Asus VG289Q1A Serie Handleiding

Welkom!

De nieuwste breedbeeld LCD-monitor van ASUS biedt een scherper, breder en helderder beeld, plus een groot aantal functies die uw kijkervaring verbeteren.
Met deze functies kunt u genieten van het gemak en de heerlijke visuele ervaring die de monitor u biedt!

Inhoud van de verpakking

Controleer uw pakket op de volgende items:

• LCD-monitor
• Snelstartgids
• Garantiekaart
• 1x Stroomkabel
• 1x DisplayPort-kabel (optioneel)
• 1x HDMI-kabel (optioneel)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw verkoper.

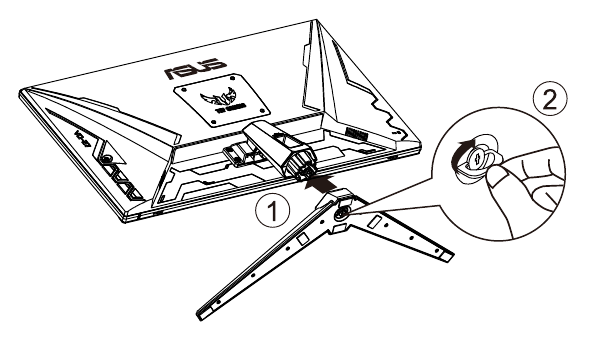

De monitor monteren

Om de monitor te monteren:
Tijdens het monteren van de monitorarm/-voet raden we aan om de monitor in de EPS-verpakking (Expanded Polystyrene) te laten zitten.

1. Lijn het schroefgat op de arm uit met de meegeleverde schroef op de voet. Plaats vervolgens de voet in de arm.
2. Bevestig de voet aan de arm door de meegeleverde schroef vast te draaien.

Kabels aansluiten

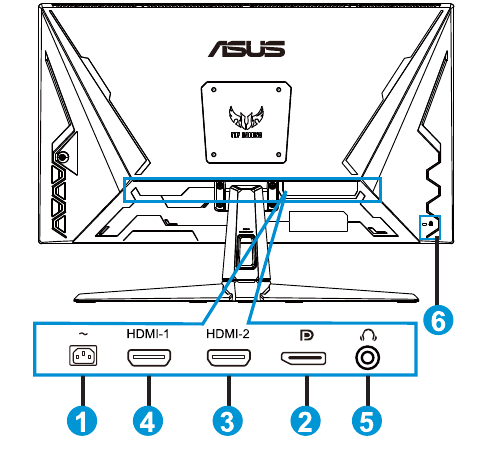

Achterkant van de LCD-monitor

1. AC-IN-poort
2. DisplayPort
3. HDMI-2-poort
4. HDMI-1-poort
5. Oortelefoon - uitgang
6. Kensington-slot

Introductie van de monitor

De bedieningsknop gebruiken

Gebruik de bedieningsknop aan de onderkant van de monitor om de beeldinstellingen aan te passen.

1. Stroomindicator:
   • De kleurdefinitie van de stroomindicator is zoals in de onderstaande tabel.

     Status	Beschrijving
     Wit	Aan
     Oranje	Stand-by modus
     UIT	UIT

2. Aan/uit-knop:
   • Druk op deze knop om de monitor aan/uit te zetten.
3. GameVisual
   • Druk op deze sneltoets om te schakelen tussen acht vooraf ingestelde videomodi (Scenery Mode, Racing Mode, Cinema Mode, RTS/RPG Mode, FPS Mode, sRGB Mode, MOBA Mode en User Mode) met GameVisual^TM Video Intelligence Technology.

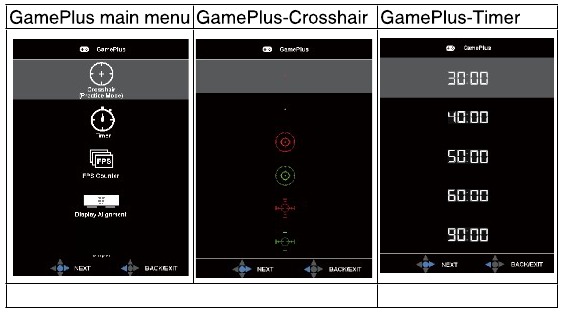

4. GamePlus-knop:
   • GamePlus: De GamePlus-functie biedt een toolkit en creëert een betere gamingomgeving voor gebruikers bij het spelen van verschillende soorten games. Met name de Crosshair-functie is speciaal ontworpen voor nieuwe gamers of beginners die geïnteresseerd zijn in First Person Shooter (FPS)-games.
     Om GamePIus te activeren:
   • Druk op de GamePlus Button (GamePlus-knop) om het GamePlus hoofdmenu te openen.
   • Activeer de functie Crosshair, Timer of FPS Counter (FPS-teller) of Display Alignment.
   • Beweeg de knop omhoog/omlaag om te selecteren en druk op om de benodigde functie te bevestigen. Druk op om uit te schakelen en af te sluiten.
   • Crosshair/Timer/FPS Counter is verplaatsbaar door op de 5-way key (5-weg toets) te drukken.


5. Close-knop:
   • Sluit het OSD-menu af.
6. (5-way) Button ((5-weg) Knop):
   • Schakelt het OSD-menu in. Voert het geselecteerde OSD-menu-item uit
   • Verhoogt/verlaagt waarden of verplaatst uw selectie omhoog/omlaag/links/rechts

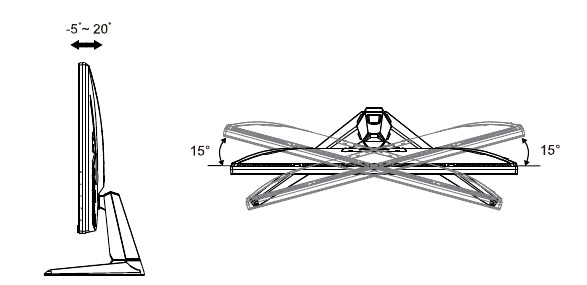

De monitor aanpassen

• Voor een optimaal zicht raden we aan om naar de voorkant van de monitor te kijken en de monitor vervolgens in de meest comfortabele hoek te zetten.
• Houd de voet vast om te voorkomen dat de monitor valt wanneer u de hoek wijzigt.
• U kunt de hoek van de monitor aanpassen van +200 tot -50 en deze kan 620 worden gedraaid, van links naar rechts.

De arm/voet loskoppelen (voor VESA-wandmontage)

De afneembare voet van deze monitor is speciaal ontworpen voor VESA-wandmontage.

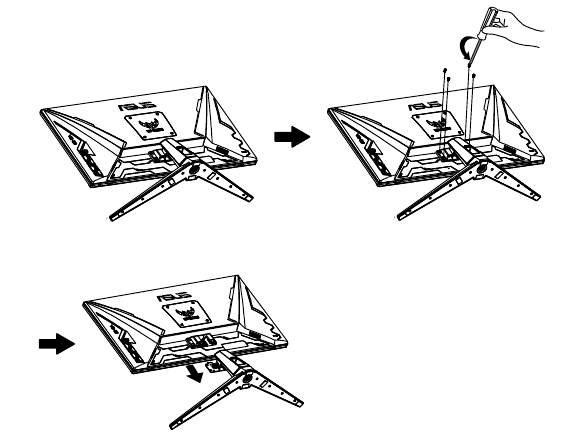

Om de arm/voet los te koppelen

1. Koppel de stroom- en signaalkabels los. Leg de monitor voorzichtig met de voorkant naar beneden op de EPS-verpakking
2. Verwijder de schroefafdekkingen.
3. Verwijder de vier (4) schroeven waarmee de arm aan de achterkant van de monitor is bevestigd.
4. Koppel de voet (arm en voet) los van de monitor.

Omtrekmaat

Eenheid: mm [inch]

OSD (On-Screen Display) menu

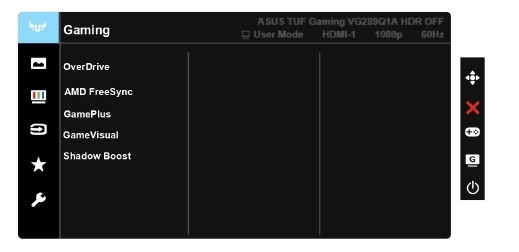

Hoe te herconfigureren

1. Druk op het midden van de 5-wegs knop om het OSD-menu te activeren.
2. Druk op de knoppen en om tussen opties in het Menu te schakelen. Terwijl u van het ene naar het andere pictogram gaat, wordt de optienaam gemarkeerd.
3. Om het gemarkeerde item in het menu te selecteren, drukt u op de Center-toets.
4. Druk op de knoppen en om de gewenste parameter te selecteren.
5. Druk op de Center-toets om de schuifbalk te openen en gebruik vervolgens de knoppen en volgens de indicatoren in het menu om uw wijzigingen aan te brengen.
6. Druk op de om naar het linker / rechter menu te gaan.

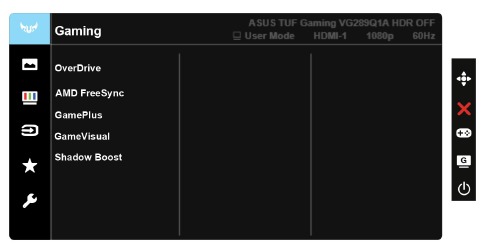

OSD-functie Introductie

1. Gaming
   Deze functie bevat vijf subfuncties die u kunt selecteren op basis van uw voorkeur.


• OverDrive: Het aanpassingsbereik loopt van 0 tot 100.
• AMD FreeSync: Het kan een FreeSync-ondersteunde grafische bron in staat stellen om de vernieuwingsfrequentie van het scherm dynamisch aan te passen op basis van typische frame rates van de inhoud voor energie-efficiënte, vrijwel stottervrije en lage latentie schermupdates.
• GamePlus: Activeer de functie Crosshair, Timer of FPS Counter of Display Alignment.
• GameVisual: Deze functie bevat zeven subfuncties die u kunt selecteren op basis van uw voorkeur.
• Shadow Boost: Aanpassing van donkere kleuren verbetert de gammacurve van de monitor om
• de donkere tonen in een afbeelding te verrijken, waardoor donkere scènes en objecten veel gemakkelijker te vinden zijn.

• In de Racing-modus zijn de functies Saturation en ASCR niet door de gebruiker te configureren.
• In de sRGB-modus zijn de functies Saturation, Skin Tone, Color Temp., Brightness, Contrast en ASCR niet door de gebruiker te configureren.
• In de MOBA-modus zijn de functies Saturation en ASCR niet door de gebruiker te configureren.

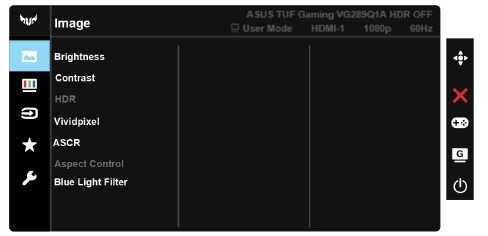

2. Image
   U kunt Brightness, Contrast, HDR, VividPixeI Aspect Control en Blue Light Filter aanpassen via deze hoofdfunctie.


• Brightness: Het aanpassingsbereik loopt van 0 tot 100.
• Contrast: Het aanpassingsbereik loopt van 0 tot 100.
• HDR: High Dynamic Range. Bevat drie HDR-modi (ASUS Cinema HDR en ASUS Gaming HDR, Console Mode).
• VividPixel: ASUS Exclusive Technology die levensechte beelden levert voor kristalhelder en detailgericht plezier. Het aanpassingsbereik loopt van O tot 100.
• ASCR: Selecteer ON of OFF om de functie voor dynamische contrastverhouding in of uit te schakelen.
• Aspect Control: Past de beeldverhouding aan op "Full" (Volledig) en 4:3, 16:9 (24"W) en 16:9 (27"W).
• Blue Light Filter: Past het energieniveau aan van blauw licht dat wordt uitgestraald door de LED-achtergrondverlichting.

• Wanneer Blue Light Filter is geactiveerd, worden de standaardinstellingen van de Standard-modus automatisch geïmporteerd.
• Tussen Level 1 en Level 3 is de functie Brightness door de gebruiker te configureren.
• Level 4 is een geoptimaliseerde instelling. Het voldoet aan de TUV Low Blue Light-certificering. De functie Brightness is niet door de gebruiker te configureren.

• 4:3 is alleen beschikbaar als de invoerbron de indeling 4:3 heeft.

Raadpleeg het volgende om oogvermoeidheid te verlichten:

• Gebruikers moeten enige tijd wegblijven van het scherm als ze lange uren werken. Het is raadzaam om korte pauzes te nemen (minstens 5 minuten) na ongeveer 1 uur onafgebroken werken op de computer. Korte en frequente pauzes zijn effectiever dan één langere pauze.
• Om oogvermoeidheid en droogheid in uw ogen te minimaliseren, moeten gebruikers de ogen periodiek rust geven door zich te concentreren op objecten die ver weg zijn.
• Oogoefeningen kunnen helpen om oogvermoeidheid te verminderen. Herhaal deze oefeningen vaak. Raadpleeg een arts als de oogvermoeidheid aanhoudt. Oogoefeningen:
  1. Herhaaldelijk op en neer kijken
  2. Rol langzaam met uw ogen
  3. Beweeg uw ogen diagonaal.
• Hoogenergetisch blauw licht kan leiden tot oogvermoeidheid en AMD (leeftijdsgebonden maculadegeneratie). Blauw lichtfilter om 70% (max.) schadelijk blauw licht te verminderen om CVS (Computer Vision Syndrome) te vermijden.

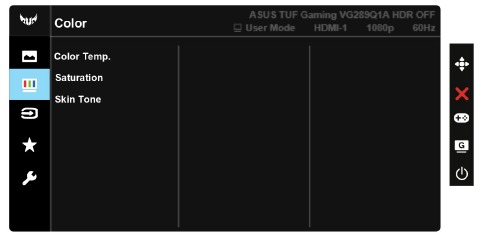

3. Color
   Selecteer de gewenste beeldkleur in deze functie.


• Color Temp.: Bevat drie vooraf ingestelde kleurmodi (Cool, Normal, Warm) en de User Mode.
• Saturation: Het aanpassingsbereik loopt van 0 tot 100.
• Skin Tone: Bevat drie kleurmodi, waaronder Reddish, Natural en Yellowish

• In de User Mode kunnen kleuren van R (rood), G (groen) en B (blauw) door de gebruiker worden geconfigureerd; het aanpassingsbereik loopt van 0 tot 100.

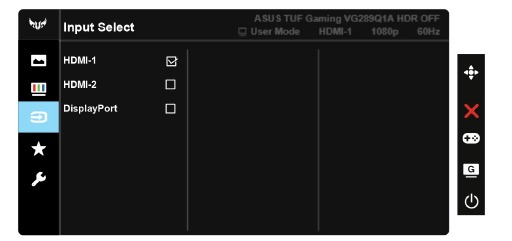

4. Input Select
   Selecteer de invoerbron uit het HDMI-I-, HDMI-2- of DisplayPort-invoersignaal.

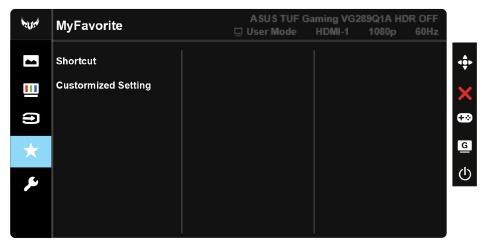

5. MyFavorite
   U kunt Shortcut en Customized Setting aanpassen via deze hoofdfunctie.

   • Shortcut: De gebruiker kan kiezen uit "GamePlus", "GameVisual", "Brightness", 'Contrast", "HDR","Blue Light Filter', "Color Temp.", "Volume" en instellen als sneltoets.
   • Customized Setting: U kunt uw instelling naar wens aanpassen.

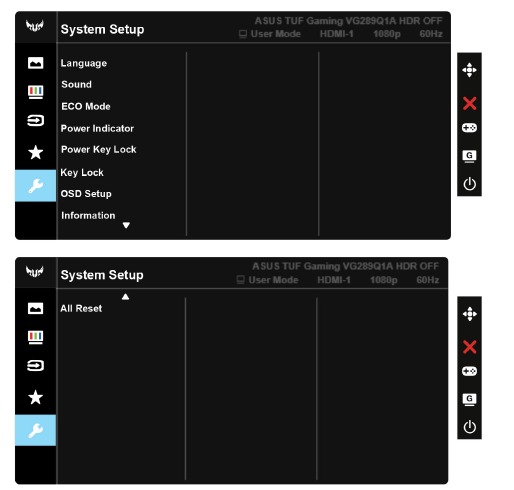

6. System Setup
   Past de systeemconfiguratie aan.


• Language: Selecteer de OSD-taal. De selecties zijn: Engels, Frans, Duits, Spaans, Italiaans, Nederlands, Russisch, Pools, Tsjechisch, Kroatisch, Hongaars, Roemeens, Portugees, Turks, Vereenvoudigd Chinees, Traditioneel Chinees, Japans, Koreaans, Perzisch, Thais en Indonesisch.
• Sound: Past het uitvoervolumeniveau aan of dempt de audio.
• ECO Mode: Activeer de ecologiemodus om energie te besparen.
• Power Indicator: Schakel de LED-stroomindicator in/uit.
• Power Key Lock: Om de aan/uit-knop uit te schakelen / in te schakelen.
• Key Lock: Schakel alle toetsfuncties uit. Houd de knop omlaag langer dan vijf seconden ingedrukt om de toetsvergrendelingsfunctie uit te schakelen.
• OSD Setup: Past de OSD Timeout, DDC/CI en Transparantie van het OSD-scherm aan.
• Information: Geeft de monitorinformatie weer.
• All Reset: Selecteert "Yes" (Ja) om alle instellingen terug te zetten naar de fabrieksinstellingen.

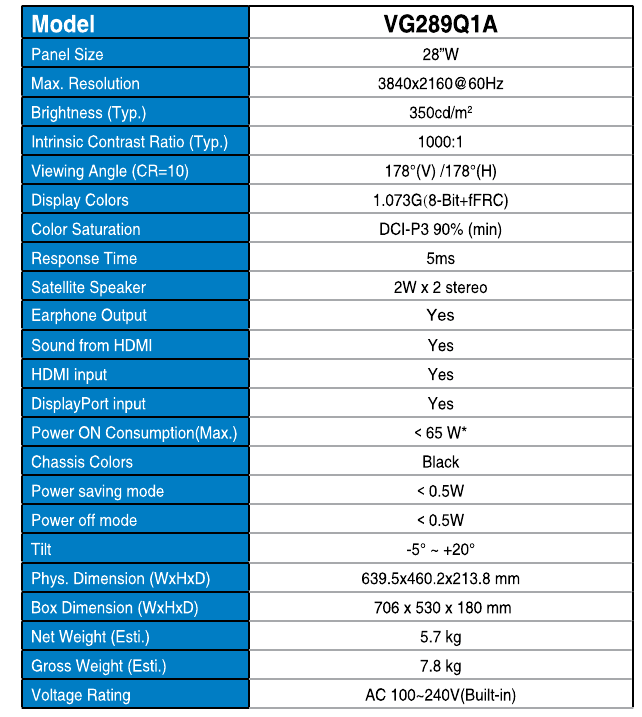

Specificaties

Probleemoplossing (FAQ)

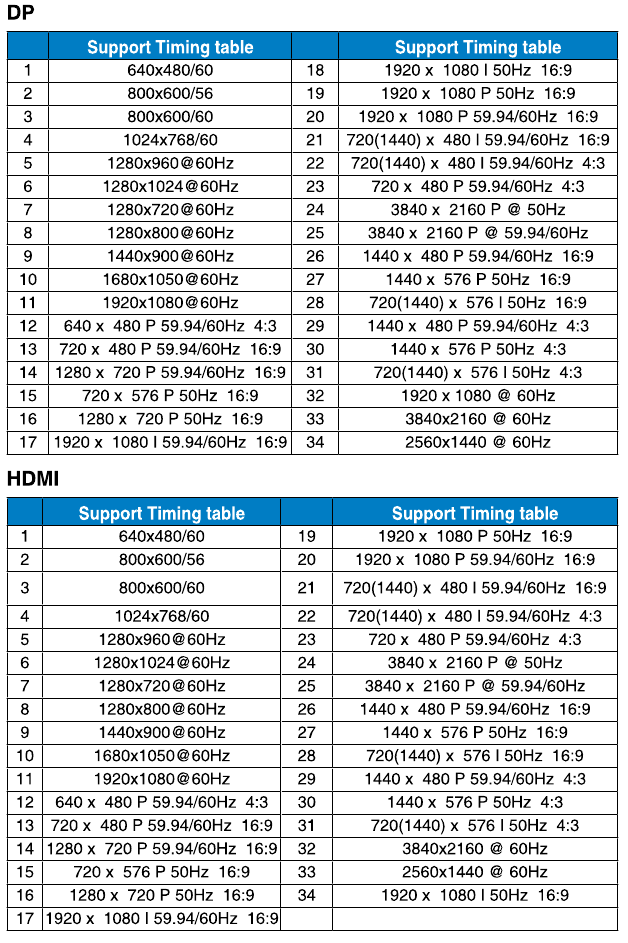

Ondersteunde Timinglijst

Veiligheidsinformatie

• Lees voordat u de monitor installeert zorgvuldig alle documentatie door die bij het pakket is meegeleverd.
• Om brand of een elektrische schok te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoge spanningen in de monitor kunnen ernstig lichamelijk letsel veroorzaken.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw detailhandelaar.
• Voordat u het product gebruikt, moet u ervoor zorgen dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade ontdekt, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voor voldoende ventilatie is gezorgd.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw lokale stroomnorm.
• Overbelast stekkerdozen en verlengsnoeren niet. Overbelasting kan leiden tot brand of elektrische schokken.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar deze nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Koppel het apparaat los tijdens onweer of als het voor een lange periode niet zal worden gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroompieken.
• Steek nooit voorwerpen in de sleuven op de monitorbehuizing en mors er geen vloeistoffen in.
• Gebruik de monitor alleen met UL-vermelde computers met de juiste geconfigureerde contactdozen gemarkeerd tussen 100 - 240V AC om een bevredigende werking te garanderen.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
• Als u technische problemen ondervindt met de monitor, neem dan contact op met een gekwalificeerde servicemonteur of uw detailhandelaar.
• Zorg voor een aardverbinding voordat de stekker op het stopcontact wordt aangesloten. En zorg er bij het loskoppelen van de aardverbinding voor dat u de stekker uit het stopcontact trekt voordat u de aardverbinding loskoppelt.

Het gebruik van andere dan gespecificeerde hoofdtelefoons of oortelefoons kan leiden tot gehoorverlies als gevolg van overmatige geluidsdruk. Controleer of het distributiesysteem in de gebouwinstallatie de stroomonderbreker van 120/240V, 20A (maximaal) heeft. Als het netsnoer is voorzien van een 3-polige stekker, steek de stekker dan in een geaard (geaard) 3-polig stopcontact. Schakel de aardingspin van het netsnoer niet uit, bijvoorbeeld door een 2-polige adapter aan te sluiten. De aardingspin is een belangrijke veiligheidsvoorziening.

Onderhoud en reiniging

• Voordat u uw monitor optilt of verplaatst, is het beter om de kabels en het netsnoer los te koppelen. Volg de juiste tiltechnieken bij het plaatsen van de monitor. Houd bij het optillen of dragen van de monitor de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het oppervlak van de monitor met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reiniger die alcohol of aceton bevat. Gebruik een reiniger die bedoeld is voor gebruik met de LCD. Spuit nooit rechtstreeks reiniger op het scherm, omdat dit in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan tijdens het eerste gebruik flikkeren als gevolg van de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om ervoor te zorgen dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijkmatige helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer dezelfde afbeelding urenlang wordt weergegeven, kan een nabeeld van het vorige scherm achterblijven na het wisselen van de afbeelding. Het scherm zal langzaam herstellen of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of knippert, of niet meer werkt, neem dan contact op met uw dealer of servicecentrum om het te laten repareren. Repareer het scherm niet zelf!

Conventies die in deze handleiding worden gebruikt

Informatie om letsel aan uzelf te voorkomen bij het proberen een taak te voltooien.

Informatie om schade aan de onderdelen te voorkomen bij het proberen een taak te voltooien.

Informatie die u MOET volgen om een taak te voltooien.

OPMERKING: Tips en aanvullende informatie om u te helpen bij het voltooien van een taak.

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-websites
   De ASUS-websites wereldwijd bieden bijgewerkte informatie over ASUS-hardware- en softwareproducten. Raadpleeg http://www.asus.com
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten die door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.
