Asus VG249Q1A handleiding

Inhoud

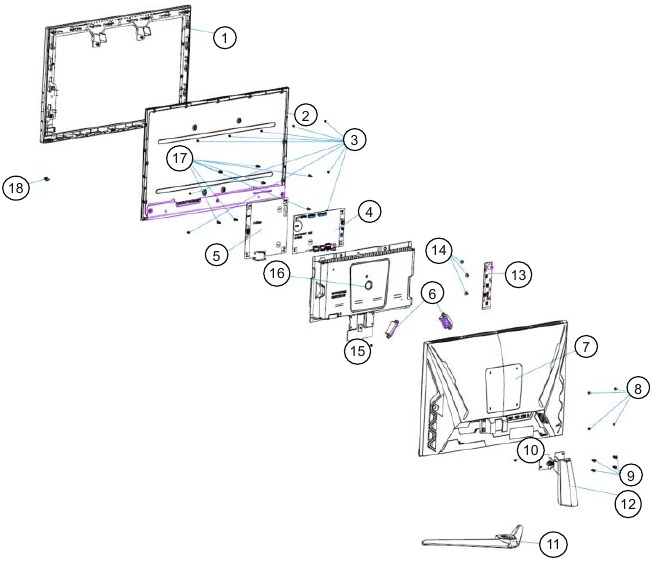

Exploded View

Exploded View

Item Description Q'ty
1 MIDDLE FRAME 1
2 PANEL 1
3 #SCREW MACH FLATM3*0.5P*4.5L ZN 9
4 MAIN BOARD 1
5 POWER BOARD 1
6 SPEAKER 1
7 REAR CAS 1
8 RUBBER VESA 4
9 #SCREW FPHM4*10L(7.7/1.6)B-ZNNY 4
10 #SCREW FH M3*3.5L B-ZN 1
11 BASE ASSY 1
12 STAND ASSY 1
13 KEY BOARD 1
14 #SCREW TAP-P PH W/FL M3*6L B-ZN 3
15 SCREW TAP FPH M2.5*4.5L B-NI 1
16 ASSY SHIELDING 1
17 #SCREW PH INT/TOO M3*9TP-S C-ZN 7
18 LENS BOARD 1

Procedures voor demontage en montage

Demontage SOP

Voorbereiding voor demontage

  1. Maak de ruimte schoon voor demontage
  2. Identificeer het gebied voor de monitor
  3. Controleer de positie waar de monitoren worden geplaatst en de hoeveelheid van de monitor; bereid het gebied voor de materiaalstroom voor; plan de demontagelay-out volgens de werkelijke omstandigheden
  4. Bereid de implementatie, apparatuur en materialen voor, zoals hieronder:
    1. Werktafel
    2. Schroevendraaier
    3. Breekijzer *1
    4. Handschoen
    5. Reinigingsdoek
    6. ESD-bescherming

waarschuwing Na het loskoppelen van het netsnoer heeft de voedingskaart nog steeds stroom. Let op bij demontage/montage.

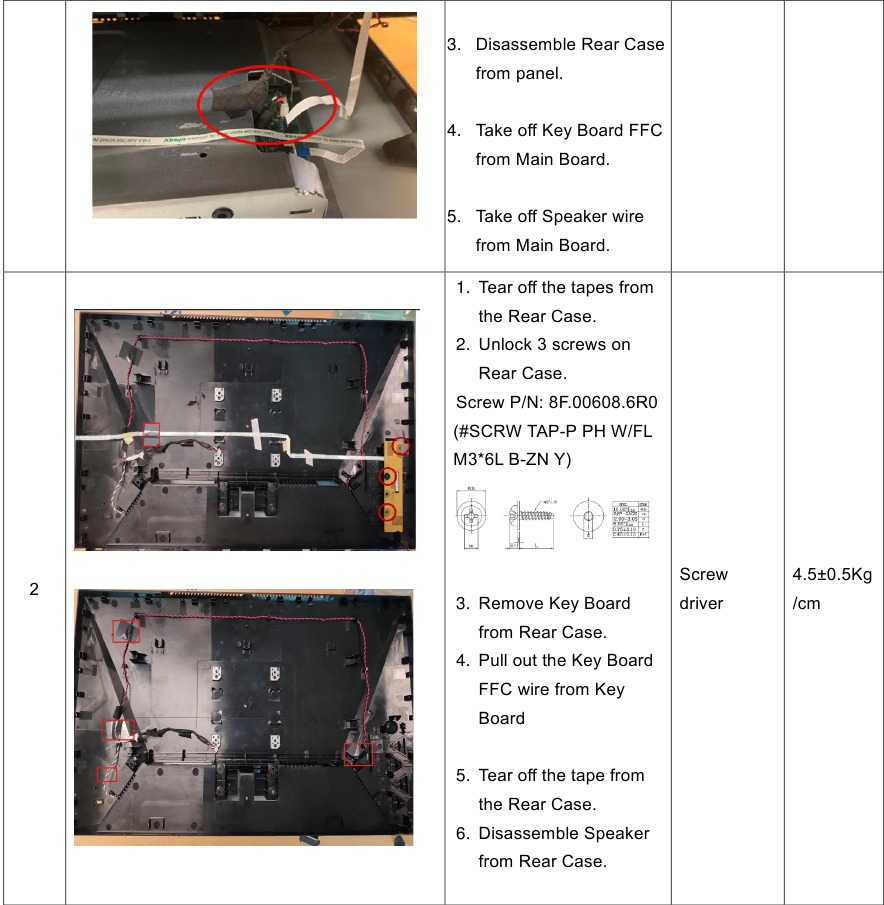

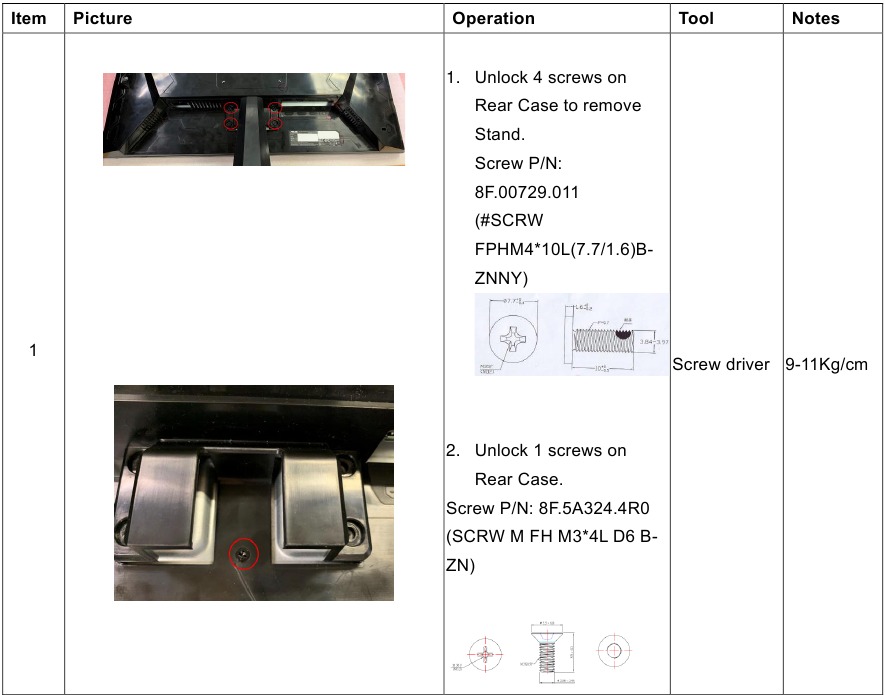

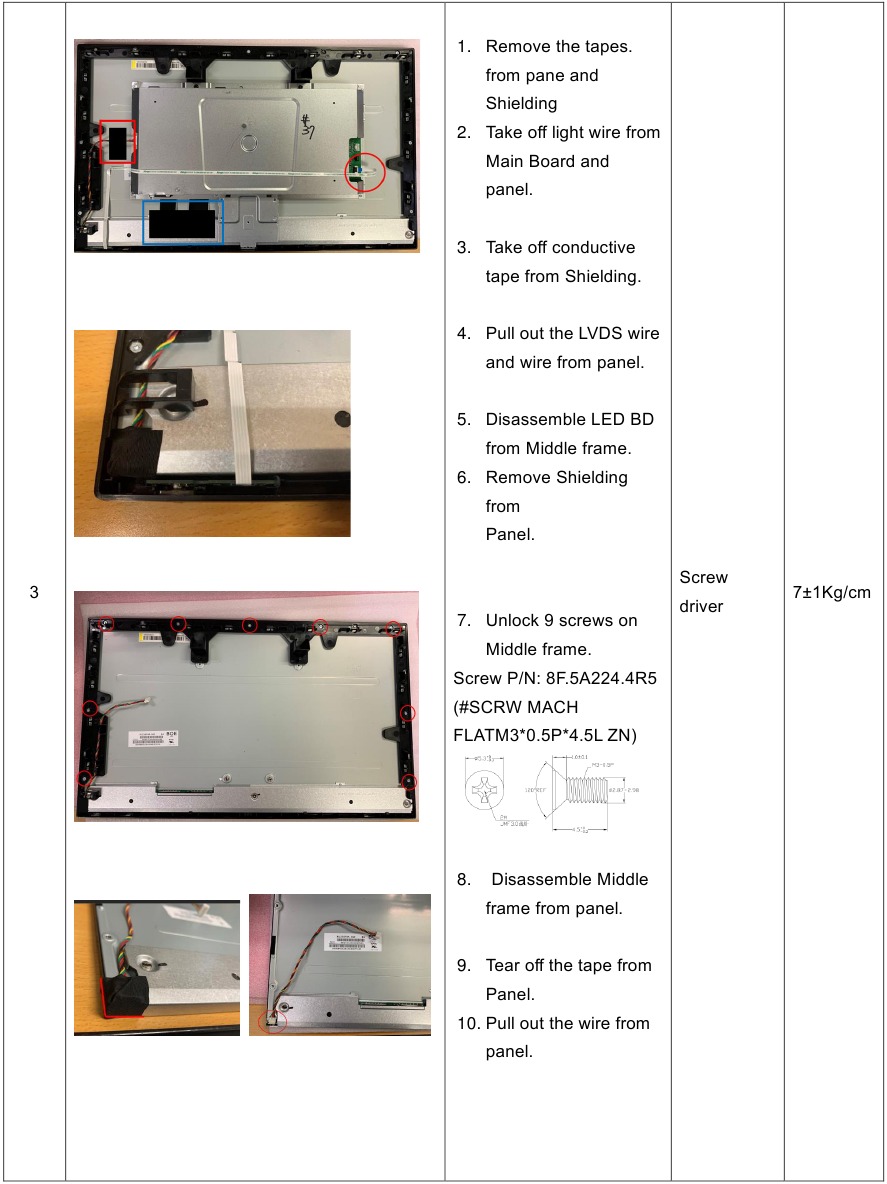

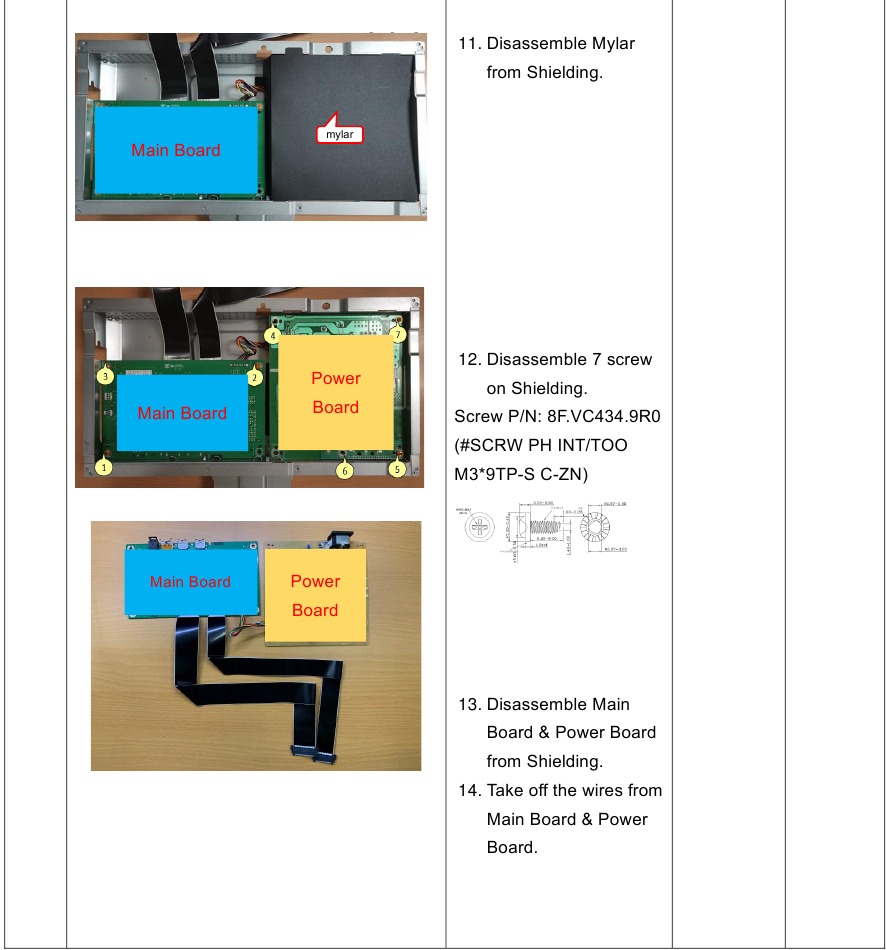

Demontage SOP - Stap 1Demontage SOP - Stap 2Demontage SOP - Stap 3Demontage SOP - Stap 4

Montage SOP

Voorbereiding voor montage

  1. Maak de ruimte schoon voor het werk
  2. Identificeer het gebied voor materiaal
  3. Bereid de implementatie, apparatuur en materialen voor, zoals hieronder:
    1. Werktafel
    2. Schroevendraaier
    3. Handschoen
    4. Reinigingsdoek
    5. ESD-bescherming

waarschuwing Na het loskoppelen van het netsnoer heeft de voedingskaart nog steeds stroom. Let op bij demontage/montage.

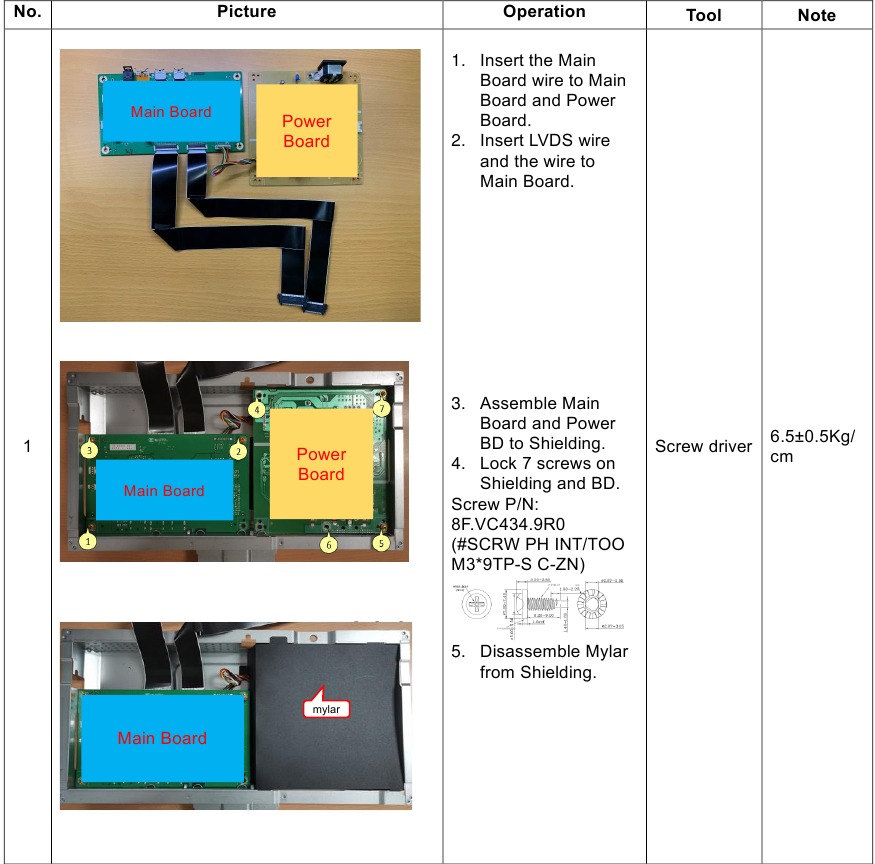

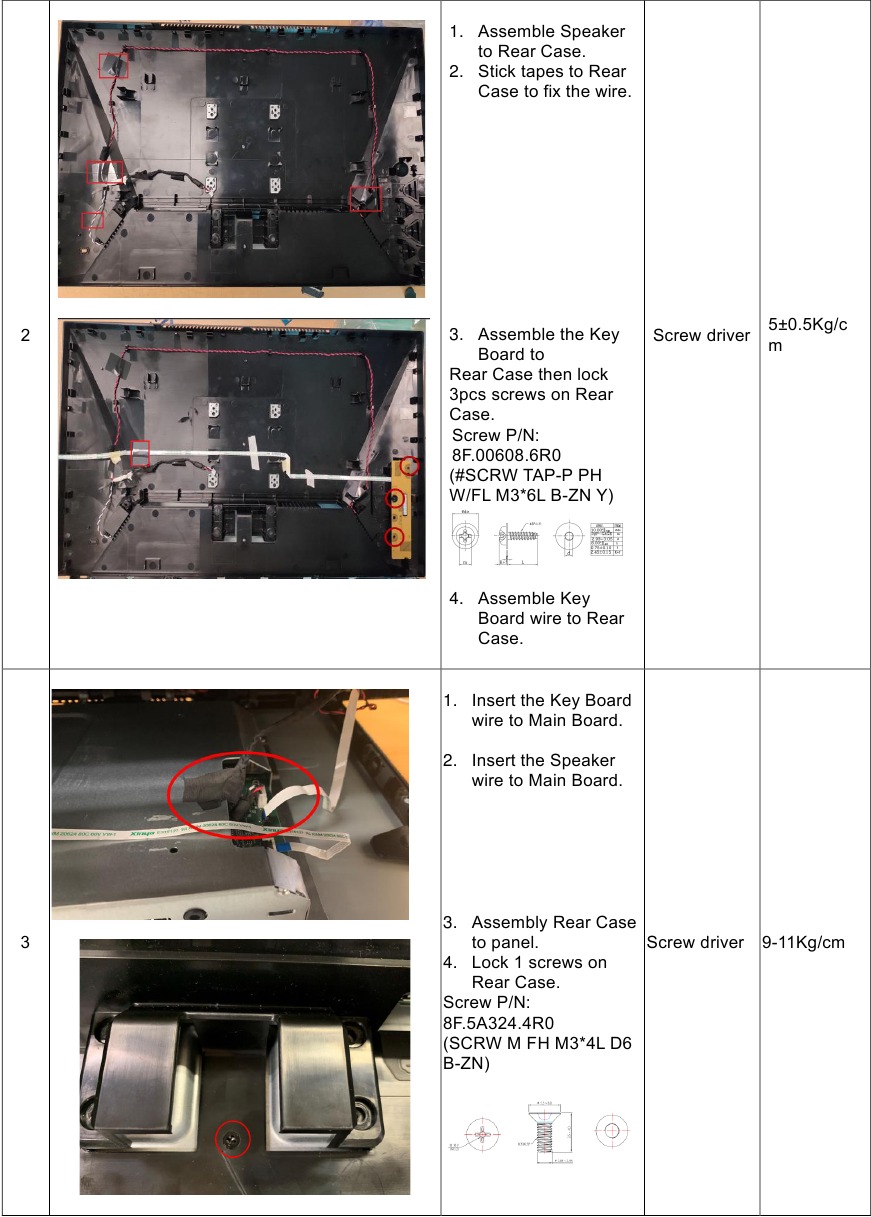

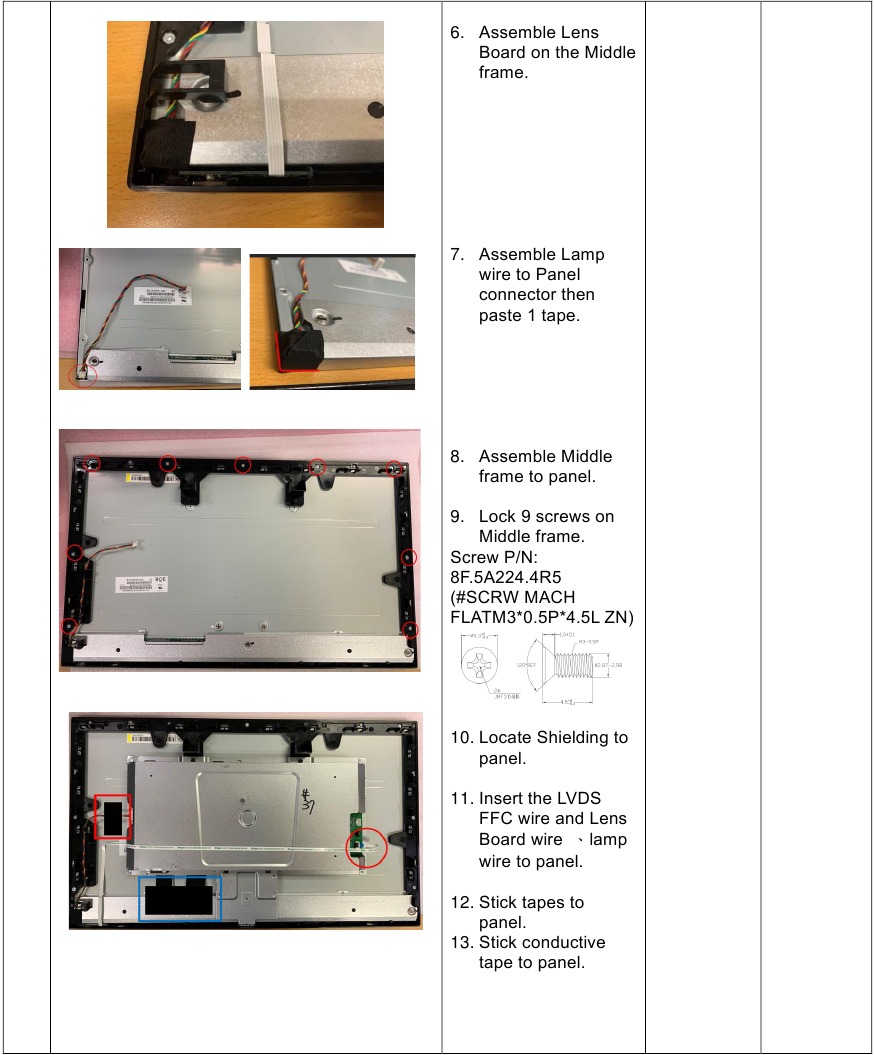

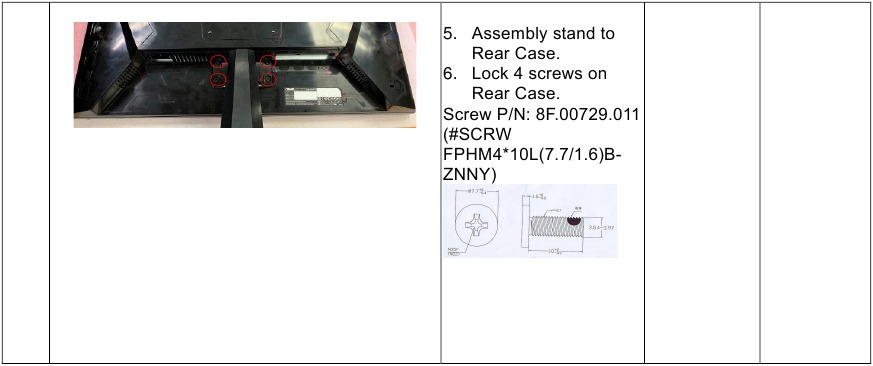

Montage SOP - Stap 1Montage SOP - Stap 2Montage SOP - Stap 3Montage SOP - Stap 4

Probleemoplossing

Probleem Mogelijke oplossing
Aan/uit-led brandt niet
  • Druk op de knop om te controleren of de monitor in de AAN-modus staat.
  • Controleer of het netsnoer correct is aangesloten op de monitor en het stopcontact.
  • Controleer de functie Power Indicator in het hoofdmenu OSD. Selecteer "ON" (Aan) om de aan/uit-led in te schakelen.
De aan/uit-led brandt oranje en er is geen schermbeeld
  • Controleer of de monitor en de computer in de AAN-modus staan.
  • Zorg ervoor dat de signaalkabel correct is aangesloten op de monitor en de computer.
  • Inspecteer de signaalkabel en zorg ervoor dat geen van de pinnen is verbogen.
  • Sluit de computer aan op een andere beschikbare monitor om te controleren of de computer correct werkt.
Schermbeeld is te licht of te donker
  • Pas de instellingen Contrast en Helderheid aan via OSD.
Schermbeeld springt of er is een golfpatroon in het beeld aanwezig
  • Zorg ervoor dat de signaalkabel correct is aangesloten op de monitor en de computer.
  • Verplaats elektrische apparaten die elektrische storing kunnen veroorzaken.
Schermbeeld heeft kleurafwijkingen (wit ziet er niet wit uit)
  • Inspecteer de signaalkabel en zorg ervoor dat geen van de pinnen is verbogen.
  • Voer Reset uit via OSD.
  • Pas de R/G/B-kleurinstellingen aan of selecteer de kleurtemperatuur via OSD.
Geen geluid of geluid is laag
  • Pas de volume-instellingen van zowel uw monitor als computer aan.
  • Zorg ervoor dat het stuurprogramma van de geluidskaart van de computer correct is geïnstalleerd en geactiveerd.

SERVICE EN ONDERSTEUNING

Bezoek onze meertalige website op https://www.asus.com/support/

Veiligheidsmaatregelen

VOOR PRODUCTEN DIE EEN LASER BEVATTEN:


Onzichtbare laserstraling bij openen.
VERMIJD DIRECTE BLOOTSTELLING AAN DE STRAAL.


Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van andere procedures dan die hierin zijn gespecificeerd, kan leiden tot gevaarlijke blootstelling aan straling.


Het gebruik van optische instrumenten met dit product zal het ooggevaar vergroten.

OM DE AANHOUDENDE BETROUWBAARHEID VAN DIT PRODUCT TE WAARBORGEN, DIENT U UITSLUITEND ORIGINELE VERVANGINGSONDERDELEN VAN DE FABRIKANT TE GEBRUIKEN DIE MET HUN ONDERDEELNUMMERS WORDEN VERMELD IN DE ONDERDELENLIJST VAN DEZE SERVICEHANDLEIDING

Wees voorzichtig bij het hanteren van de LCD-module met achtergrondverlichting

  • De module moet worden gemonteerd met behulp van montagegaten die in vier hoeken zijn gerangschikt.
  • Druk niet sterk op het paneel, de rand van het frame of de elektrische schok, omdat dit schade aan het scherm zal veroorzaken.
  • Maak geen krassen op het paneel en druk er niet op met scherpe voorwerpen, zoals een potlood of pen, omdat dit schade aan het paneel kan veroorzaken. aan het paneel.
  • Bescherm de module tegen ESD, omdat dit het elektronische circuit (C-MOS) kan beschadigen.
  • Zorg ervoor dat het behandelingslichaam is geaard via een polsband.
  • Laat de module niet gedurende lange tijd achter in een hoge temperatuur en in gebieden met een hoge luchtvochtigheid.
  • Vermijd contact met water, omdat dit een kortsluiting in de module kan veroorzaken.
  • Als het oppervlak van het paneel vuil wordt, veeg het dan af met een zacht materiaal. (Reinigen met een vuile of ruwe doek kan het paneel beschadigen.)
