Productintroductie

Inhoud van de verpakking

Controleer uw verpakking op de volgende items:

• LCD-monitor
• Voet
• Snelstartgids
• Garantiekaart
• 1x stroomkabel
• 1x HDMI-kabel (optioneel)
• 1x DP-kabel (optioneel)

• Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw verkoper.

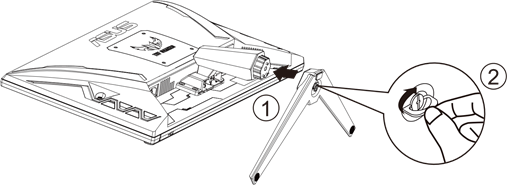

De monitor monteren

Om de monitor te monteren

1. Lijn het schroefgat op de arm uit met de meegeleverde schroef op de voet. Steek vervolgens de voet in de arm.
2. Zet de voet vast aan de arm door de meegeleverde schroef vast te draaien.

*Schroefmaat voet: M6 x 17 mm

Kabels aansluiten

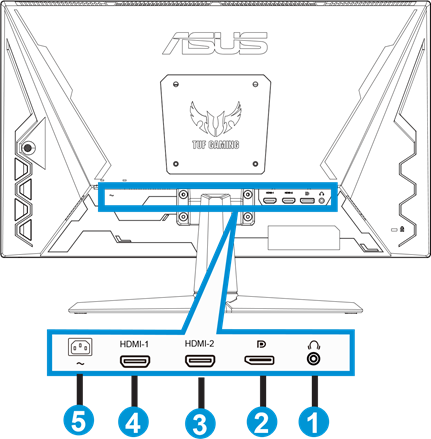

Achterkant van de LCD-monitor

1. Oortelefoon - uitgang
2. DP - ingang
3. HDMI2-poort
4. HDMI1-poort
5. AC-IN-poort

Introductie van de monitor

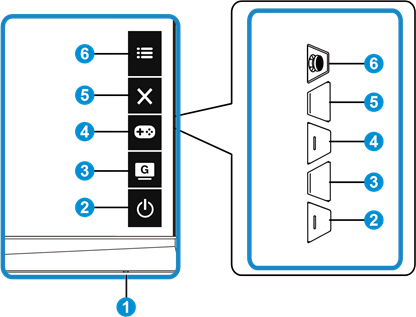

De bedieningsknop gebruiken

Gebruik de bedieningsknop aan de achterkant van de monitor om de beeldinstellingen aan te passen.

1. Stroomindicator:

• De kleurdefinitie van de stroomindicator is zoals in de onderstaande tabel.

2. Aan/uit-knop:

• Druk op deze knop om de monitor aan/uit te zetten.

3.
   GameVisual Button: Dit is sneltoets 2. De standaardinstelling is GameVisual.

• Druk op deze sneltoets om te schakelen tussen zeven vooraf ingestelde videomodi
  (Scenery Mode, Racing Mode, Cinema Mode, RTS/RPG Mode, FPS Mode, sRGB Mode en MOBA Mode) met GameVisual™ Video Intelligence Technology.

4. GamePlus Button:
   Dit is sneltoets 1. De standaardinstelling is GamePlus.

• GamePlus: De GamePlus-functie biedt een toolkit en creëert een betere gamingomgeving voor gebruikers bij het spelen van verschillende soorten games. Met name de functie Crosshair is speciaal ontworpen voor nieuwe gamers of beginners die geïnteresseerd zijn in First Person Shooter (FPS)-games.

Om GamePlus te activeren:

• Druk op de GamePlus Button om het GamePlus-hoofdmenu te openen.
• Activeer de functie Crosshair, Timer, FPS Counter of Display Alignment.
• Beweeg de () button omhoog/omlaag om te selecteren en druk op () om de benodigde functie te bevestigen. Druk op om uit te schakelen en af te sluiten.
• Crosshair/Timer/FPS Counter is verplaatsbaar door op de 5-weg knop te drukken.

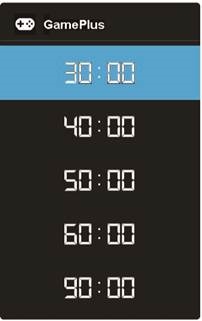

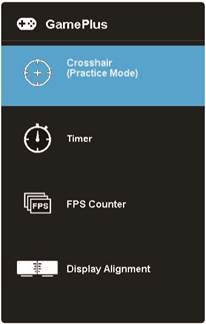

GamePlus hoofdmenu	GamePlus-Crosshair	GamePlus-Timer

5. Close Button:

• Verlaat het OSD-menu.

6. (5-way) Button:

• Schakelt het OSD-menu in. Voert het geselecteerde OSD-menu-item uit.
• Verhoogt/verlaagt waarden of verplaatst uw selectie omhoog/omlaag/links/rechts

Installatie

De monitor aanpassen

• Voor een optimale weergave raden we aan om naar de voorkant van de monitor te kijken en de monitor aan te passen aan de hoek die voor u het prettigst is.
• Houd de voet vast om te voorkomen dat de monitor valt wanneer u de hoek ervan verandert.
• U kunt de hoek van de monitor aanpassen van +23˚ tot -5˚.


De arm/voet verwijderen (voor VESA-wandmontage)

De afneembare voet van deze monitor is speciaal ontworpen voor VESA-wandmontage.

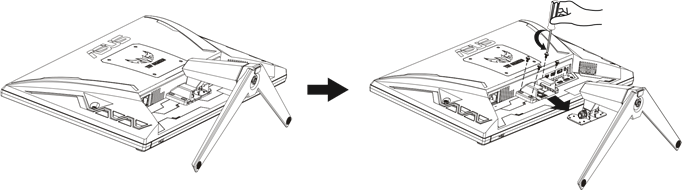

Om de arm/voet te verwijderen

1. Koppel de stroom- en signaalkabels los. Leg de monitor voorzichtig met de voorkant naar beneden op de EPS-verpakking.
2. Verwijder de vier (4) schroeven waarmee de arm aan de achterkant van de monitor is bevestigd.
3. Maak de voet (arm en voet) los van de monitor.

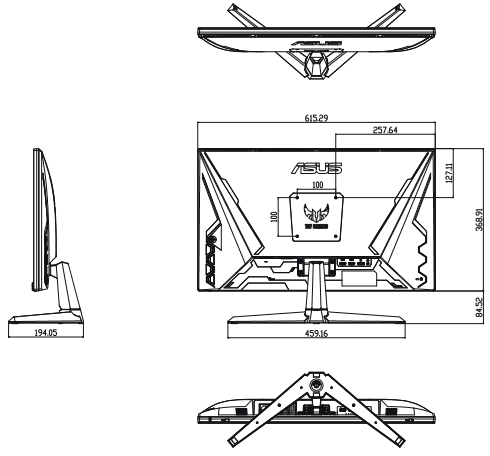

Omtrekdimensie

Eenheid: mm

Algemene instructie

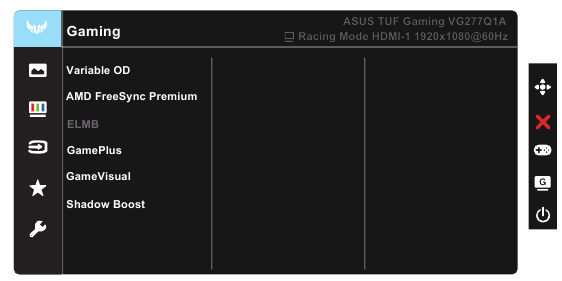

OSD (On-Screen Display) menu

Hoe te configureren

1. Druk op Central van 5-way om het OSD-menu te activeren.
2. Druk op de en knoppen om tussen opties in het menu te schakelen. Terwijl u van het ene pictogram naar het andere gaat, wordt de optienaam gemarkeerd.
3. Om het gemarkeerde item in het menu te selecteren, drukt u op de Center-toets.
4. Druk op de en knoppen om de gewenste parameter te selecteren.
5. Druk op de Center-toets om de schuifbalk te openen en gebruik vervolgens de of knoppen, volgens de indicatoren in het menu, om uw wijzigingen aan te brengen.
6. Druk op de om het menu naar links / rechts te verplaatsen.

OSD-functie introductie

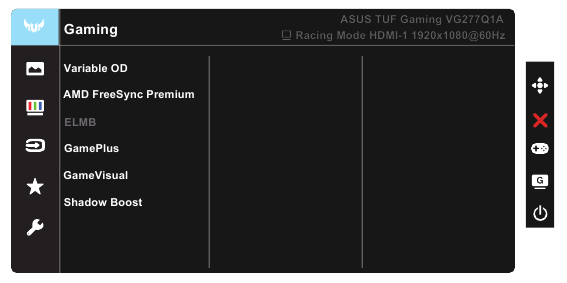

Gaming
Deze functie bevat zes subfuncties die u naar wens kunt selecteren.

• Variable OD: Het aanpassingsbereik loopt van niveau 0 tot niveau 5. De standaardinstelling is niveau 3.
• AMD FreeSync Premium: Het kan een AMD FreeSync Premium ondersteunde grafische bron toestaan om de vernieuwingsfrequentie van het scherm dynamisch aan te passen op basis van typische frame rates van de inhoud voor energiezuinige, vrijwel stottervrije en lage latentie schermupdates.
• ELMB: Vink aan om bewegingsonscherpte te verminderen en ghosting te minimaliseren wanneer objecten op het scherm snel bewegen.
• GamePlus: Activeer de functies Crosshair, Timer of FPS Counter of Display Alignment.
• GameVisual: Deze functie bevat zeven subfuncties die u naar wens kunt selecteren.
• Shadow Boost: Donkere kleurverbetering past de gamma-curve van de monitor aan om de donkere tinten in een afbeelding te verrijken, waardoor donkere scènes en objecten veel gemakkelijker te vinden zijn.

• In de Racing Mode zijn de functies Saturation en ASCR niet door de gebruiker te configureren.
• In de sRGB Mode zijn de functies Saturation, Skin Tone, Color Temp., Brightness, Contrast en ASCR niet door de gebruiker te configureren.
• In de MOBA Mode zijn de functies Saturation en ASCR niet door de gebruiker te configureren.

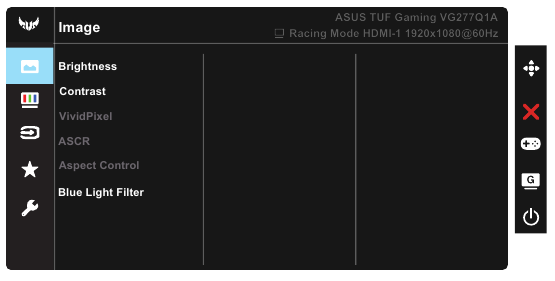

U kunt Brightness, Contrast, VividPixel , ASCR, Aspect Control en Blue Light Filter aanpassen via deze hoofdfunctie.

• Brightness: Het aanpassingsbereik loopt van 0 tot 100.
• Contrast: Het aanpassingsbereik loopt van 0 tot 100.
• VividPixel: ASUS Exclusive Technology die levensechte beelden levert voor kristalhelder en detailgericht kijkplezier. Het aanpassingsbereik loopt van 0 tot 100.
• ASCR: Selecteer ON (Aan) of OFF (Uit) om de functie voor dynamische contrastverhouding in of uit te schakelen, ASCR is uitgeschakeld wanneer de ECO-modus of ELMB is ingeschakeld.
• Aspect Control: Past de beeldverhouding aan naar "Full" (Volledig) en 4:3.
• Blue Light Filter: Past het energieniveau aan van blauw licht dat wordt uitgestraald door de LED-achtergrondverlichting.

• Wanneer Blue Light Filter is geactiveerd, worden de standaardinstellingen van Racing Mode automatisch geïmporteerd.

• Tussen niveau 1 en niveau 3 kan de helderheidsfunctie door de gebruiker worden geconfigureerd.
• Niveau 4 is de geoptimaliseerde instelling. Het voldoet aan de TUV Low Blue Light Certification. De helderheidsfunctie kan niet door de gebruiker worden geconfigureerd.

• 4:3 is alleen beschikbaar als de invoerbron in 4:3-formaat is.

Raadpleeg het volgende om vermoeide ogen te verlichten:

• Gebruikers moeten de tijd nemen om weg te kijken van het scherm als ze lange uren werken. Het wordt aangeraden om korte pauzes te nemen (minstens 5 minuten) na ongeveer 1 uur continu werken op de computer. Korte en frequente pauzes zijn effectiever dan één lange pauze.
• Om vermoeide ogen en droge ogen te minimaliseren, moeten gebruikers het oog periodiek laten rusten door zich te concentreren op objecten die zich ver weg bevinden.
• Oogoefeningen kunnen helpen om vermoeide ogen te verminderen. Herhaal deze oefeningen vaak. Als de vermoeidheid van de ogen aanhoudt, raadpleeg dan een arts. Oogoefeningen: (1) Herhaaldelijk op en neer kijken (2) Rol langzaam met uw ogen (3) Beweeg uw ogen diagonaal.
• Hoogenergetisch blauw licht kan leiden tot vermoeide ogen en AMD (Age-Related Macular Degeneration). Blauwlichtfilter om 70% (max.) schadelijk blauw licht te verminderen om CVS (Computer Vision Syndrome) te vermijden.

Color
Selecteer de gewenste kleur van de afbeelding in deze functie.

• Color Temp.: Bevat drie vooraf ingestelde kleurmodi (Cool (Koel), Normal (Normaal), Warm (Warm)) en de User (Gebruiker) modus.
• Saturation: Het aanpassingsbereik loopt van 0 tot 100.
• Skin Tone: Bevat drie kleurmodi, waaronder Reddish (Roodachtig), Natural (Natuurlijk) en Yellowish (Geelachtig).

• In de Gebruikersmodus kunnen kleuren van R (Rood), G (Groen) en B (Blauw) door de gebruiker worden geconfigureerd; het aanpassingsbereik loopt van 0 ~ 100.

Input Select
Selecteer de inputbron via HDMI-1, HDMI-2 of DisplayPort inputsignaal.

MyFavorite
U kunt Shortcut en Customized Setting aanpassen via deze hoofdfunctie.

• Shortcut : De gebruiker kan kiezen uit "GamePlus", "GameVisual", "Brightness", "Contrast", "Blue Light Filter", "Color Temp.", "Volume" en instellen als sneltoets.
• Customized Setting : U kunt uw instelling aanpassen aan uw favoriet.

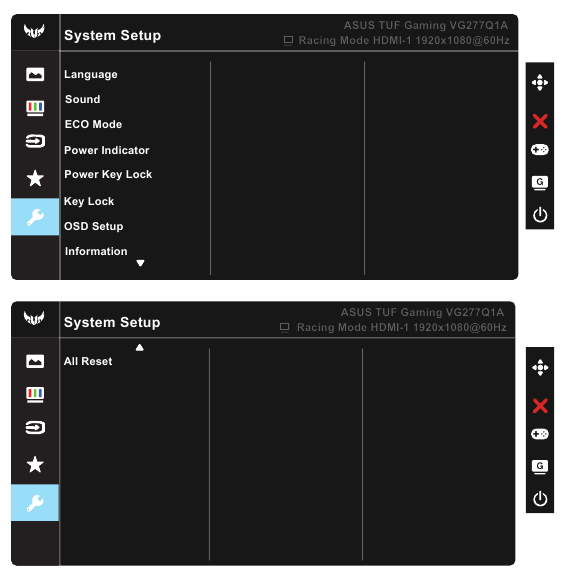

System Setup
Past de systeemconfiguratie aan.

• Language: Selecteer de OSD-taal. De selecties zijn: English, French, German, Spanish, Italian, Dutch (Nederlands), Russian, Poland, Czech, Croatia, Hungary, Romania, Portugal, Turkey, Simplified Chinese, Traditional Chinese, Japanese, Korean, Persian, Thai en Indonesian.
• Sound: Past het uitvoervolumeniveau aan of dempt de audio.
• ECO Mode: Activeer de ecologiemodus om energie te besparen.
• Power Indicator: Schakel de LED-stroomindicator in/uit.
• Power Key Lock: Om de aan/uit-toets uit te schakelen / in te schakelen.
• Key Lock: Schakel alle toetsfuncties uit. Druk langer dan vijf seconden op de onderste knop om de toetsvergrendelingsfunctie uit te schakelen.
• OSD Setup: Past de OSD-time-out, DDC/CI en transparantie van het OSD-scherm aan.
• Information: Geeft de monitorinformatie weer.
• All Reset: Selecteert "Yes" (Ja) om alle instellingen terug te zetten naar de fabrieksinstellingen.

Specificaties

Probleemoplossing (FAQ)

Probleem	Mogelijke oplossing
Power LED brandt niet	Druk op de om te controleren of de monitor in de AAN-modus staat.
	Controleer of het netsnoer correct is aangesloten op de monitor en het stopcontact.
	Controleer de functie Power Indicator in het hoofdmenu OSD. Selecteer "ON" (AAN) om de stroom-LED in te schakelen.
De stroom-LED brandt oranje en er is geen schermweergave	Controleer of de monitor en de computer in de AAN-modus staan.
	Zorg ervoor dat de signaalkabel correct is aangesloten op de monitor en de computer.
	Inspecteer de signaalkabel en controleer of er geen pinnen zijn verbogen.
	Sluit de computer aan op een andere beschikbare monitor om te controleren of de computer correct werkt.
Schermweergave is te licht of te donker	Pas de instellingen Contrast en Brightness (Helderheid) aan via OSD.
Schermweergave stuitert of er is een golfpatroon aanwezig in de weergave	Zorg ervoor dat de signaalkabel correct is aangesloten op de monitor en de computer.
	Verplaats elektrische apparaten die elektrische storing kunnen veroorzaken.
Schermweergave heeft kleurafwijkingen (wit ziet er niet wit uit)	Inspecteer de signaalkabel en controleer of er geen pinnen zijn verbogen.
	Voer een Reset uit via OSD.
	Pas de R/G/B-kleurinstellingen aan of selecteer de Color Temperature (Kleurtemperatuur) via OSD.
Geen geluid of geluid is zacht	Pas de volume-instellingen van zowel uw monitor als uw computer aan.
	Zorg ervoor dat het geluidskaartstuurprogramma van de computer correct is geïnstalleerd en geactiveerd.

Veiligheidsinformatie

• Lees voordat u de monitor instelt zorgvuldig alle documentatie die bij de verpakking is geleverd.
• Om brand of elektrische schok te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoge spanningen in de monitor kunnen leiden tot ernstig lichamelijk letsel.
• Als de stroomvoorziening kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde onderhoudsmonteur of uw verkoper.
• Voordat u het product gebruikt, moet u ervoor zorgen dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voldoende ventilatie is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het type stroomvoorziening van uw huis, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw plaatselijke stroomnorm.
• Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schok.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar deze nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Koppel het apparaat los tijdens een onweersbui of als het lange tijd niet zal worden gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroomstoten.
• Duw nooit voorwerpen in de sleuven op de monitorbehuizing en mors er geen vloeistoffen van welke aard dan ook in.
• Om een goede werking te garanderen, mag u de monitor alleen gebruiken met UL-gecertificeerde computers met de juiste geconfigureerde stopcontacten gemarkeerd tussen 100 ~ 240 V AC.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn
• Als u technische problemen ondervindt met de monitor, neem dan contact op met een gekwalificeerde onderhoudsmonteur of uw verkoper.
• Zorg voor een aardverbinding voordat de stekker op het elektriciteitsnet wordt aangesloten. En zorg er bij het loskoppelen van de aardverbinding voor dat u de stekker uit het stopcontact trekt.

• Het gebruik van andere dan de gespecificeerde hoofdtelefoons of oortelefoons kan leiden tot gehoorverlies als gevolg van overmatige geluidsdruk.
• Bevestig dat het distributiesysteem in de gebouwinstallatie de vermogenschakelaar van 120/240 V, 20 A (maximaal) moet bieden.
• Als het netsnoer is voorzien van een 3-pins stekker, steek het snoer dan in een geaard (geaarde) 3-pins stopcontact. Schakel de aardingspin van het netsnoer niet uit, bijvoorbeeld door een 2-pins adapter aan te sluiten. De aardingspin is een belangrijk veiligheidskenmerk.

Verzorging en reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u de kabels en het netsnoer beter loskoppelen. Volg de juiste tiltechnieken bij het plaatsen van de monitor. Pak bij het optillen of dragen van de monitor de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Schoonmaken. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het monitoroppervlak met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reinigingsmiddel dat alcohol of aceton bevat. Gebruik een reinigingsmiddel dat is bedoeld voor gebruik met de LCD. Spuit nooit reinigingsmiddel rechtstreeks op het scherm, omdat het in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan tijdens het eerste gebruik flikkeren als gevolg van de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijkmatige helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer dezelfde afbeelding urenlang wordt weergegeven, kan er een nabeeld van het vorige scherm achterblijven nadat de afbeelding is gewijzigd. Het scherm zal langzaam herstellen of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of knippert, of niet meer werkt, neem dan contact op met uw dealer of servicecentrum om het te repareren. Repareer het scherm niet zelf!

Conventies die in deze handleiding worden gebruikt

Informatie om letsel aan uzelf te voorkomen wanneer u een taak probeert te voltooien.

Informatie om schade aan de componenten te voorkomen wanneer u een taak probeert te voltooien.

Informatie die u MOET volgen om een taak te voltooien.

OPMERKING: Tips en aanvullende informatie om te helpen bij het voltooien van een taak.

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-websites
   De ASUS-websites wereldwijd bieden bijgewerkte informatie over ASUS hardware- en softwareproducten. Raadpleeg http://www.asus.com
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten die mogelijk door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.
