Asus VG275 Series-handleiding

Verzorging en reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u het beste de kabels en het netsnoer loskoppelen. Volg de juiste tiltechnieken bij het positioneren van de monitor. Pak bij het optillen of dragen van de monitor de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het monitoroppervlak met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een milde reiniger.
• Vermijd het gebruik van een reiniger die alcohol of aceton bevat. Gebruik een reiniger die bedoeld is voor gebruik met de monitor. Spuit nooit rechtstreeks reiniger op het scherm, omdat dit in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan flikkeren tijdens het eerste gebruik vanwege de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om ervoor te zorgen dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijkmatige helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer dezelfde afbeelding urenlang wordt weergegeven, kan er een nabeeld van het vorige scherm achterblijven na het wisselen van de afbeelding. Het scherm zal langzaam herstellen of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of knippert, of niet meer werkt, neem dan contact op met uw dealer of servicecentrum om het te laten repareren. Repareer het scherm niet zelf!

Gebruikte conventies in deze handleiding

Informatie om letsel aan uzelf te voorkomen wanneer u een taak probeert te voltooien.

Informatie om schade aan de onderdelen te voorkomen wanneer u een taak probeert te voltooien.

Informatie die u MOET volgen om een taak te voltooien.

OPMERKING: Tips en aanvullende informatie om u te helpen bij het voltooien van een taak.

Waar vind ik meer informatie?
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-websites
   De ASUS-websites wereldwijd bieden bijgewerkte informatie over ASUS-hardware en -softwareproducten. Raadpleeg http://www.asus.com
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten die mogelijk door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.

Productintroductie

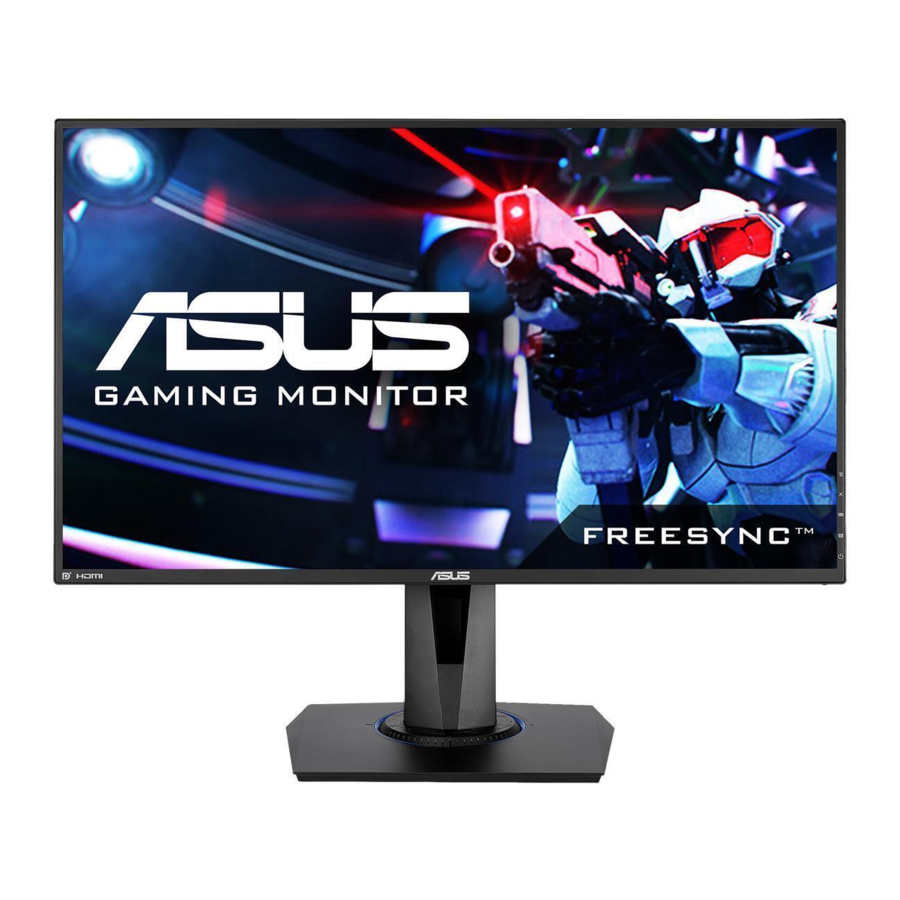

Bedankt voor uw aankoop van de ASUS LCD-monitor!
De nieuwste breedbeeld LCD-monitor van ASUS biedt een breder, helderder en kristalhelder scherm, plus een groot aantal functies die uw kijkervaring verbeteren.

Verpakkingsinhoud

Controleer uw pakket op de volgende items:

• LCD-monitor
• Monitorvoet
• Snelstartgids
• Garantiekaart
• Stroomadapter
• Netsnoer
• VGA-kabel (optioneel)
• Audiokabel (optioneel)
• HDMI-kabel (optioneel)
• DisplayPort-kabel (optioneel)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw verkoper.

Apparaatintroductie

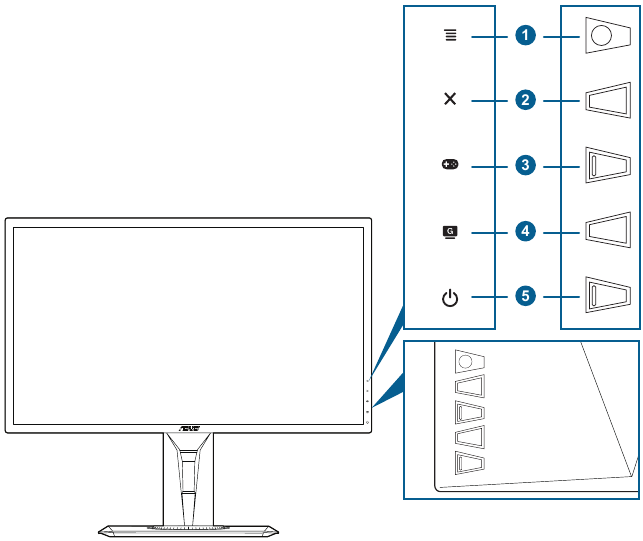

Vooraanzicht

1. ( 5-way) knop:
   • Schakelt het OSD-menu in. Voert het geselecteerde OSD-menu-item uit.
   • Verhoogt/verlaagt waarden of verplaatst uw selectie omhoog/omlaag/links/rechts.
   • Geeft de inputselectiebalk weer wanneer de monitor in de stand-bymodus gaat of het bericht "NO SIGNAL" (geen signaal) weergeeft.
2. knop
   • Sluit het OSD-menu-item af.
   • Geeft de inputselectiebalk weer wanneer de monitor in de stand-bymodus gaat of het bericht "NO SIGNAL" (geen signaal) weergeeft.
   • Schakelt de Key Lock-functie in of uit met een lange druk gedurende 5 seconden.
3. knop:
   • GamePlus-sneltoets. Beweeg de ( ) knop omhoog/omlaag om te selecteren en druk op ( ) om de benodigde functie te bevestigen.
   • Geeft de inputselectiebalk weer wanneer de monitor in de stand-bymodus gaat of het bericht "NO SIGNAL" (geen signaal) weergeeft.
4. knop
   • GameVisual-sneltoets. Deze functie bevat 6 subfuncties die u kunt selecteren voor uw voorkeur.
   • Geeft de inputselectiebalk weer wanneer de monitor in de stand-bymodus gaat of het bericht "NO SIGNAL" (geen signaal) weergeeft.
5. Aan/uit-knop/stroomindicator
   • Schakelt de monitor in/uit.
   • De kleurdefinitie van de stroomindicator is zoals in de onderstaande tabel.

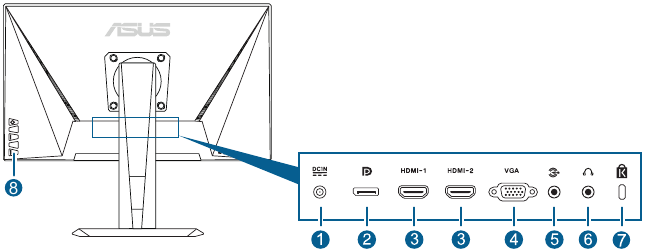

Achteraanzicht

1. DC-IN-poort. Deze poort verbindt het netsnoer.
2. DisplayPort. Deze poort is voor aansluiting op een DisplayPort-compatibel apparaat.
3. HDMI-poort. Deze poort is voor aansluiting op een HDMI-compatibel apparaat.
4. VGA-poort. Deze 15-pins poort is voor PC VGA-aansluiting.
5. Audio-in-poort. Deze poort verbindt de audiobron van de PC met de meegeleverde audiokabel.
6. Oortelefoonaansluiting. Deze poort is alleen beschikbaar wanneer een HDMI/DisplayPort-kabel is aangesloten.
7. Kensington-slot.
8. Bedieningsknoppen.

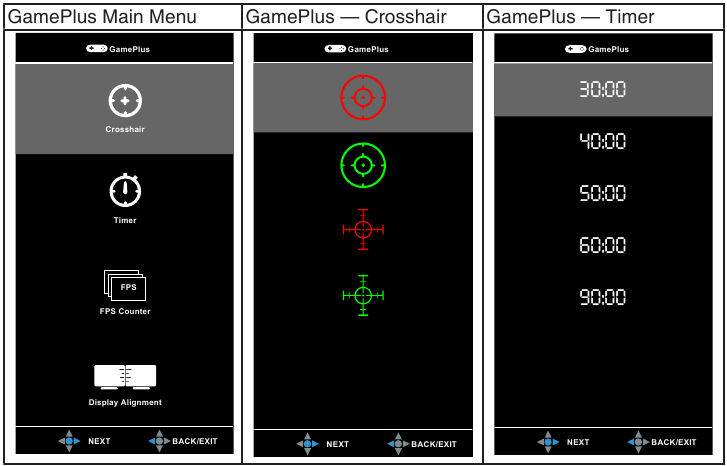

GamePlus-functie

De GamePlus-functie biedt een toolkit en creëert een betere gamingomgeving voor gebruikers bij het spelen van verschillende soorten games. De vizier-overlay met vier verschillende vizieropties stelt u in staat om degene te kiezen die het beste past bij de game die u speelt. Er is ook een timer op het scherm die u aan de linkerkant van het scherm kunt plaatsen, zodat u de verstreken speeltijd kunt bijhouden; terwijl de FPS-teller (frames per seconde) u laat weten hoe soepel de game loopt. Display Alignment geeft uitlijningslijnen weer aan 4 zijden van het scherm, wat dient als een gemakkelijke en handige tool om meerdere monitoren perfect uit te lijnen.

Om GamePlus te activeren:

1. Druk op de GamePlus-sneltoets.
2. Beweeg de ( ) knop omhoog/omlaag om te selecteren uit verschillende functies.
3. Druk op de ( ) knop of beweeg de ( ) knop naar rechts om de functie die u kiest te bevestigen, en beweeg de ( ) knop omhoog/omlaag om door de instellingen te navigeren. Beweeg de ( ) knop naar links om terug te gaan, uit te schakelen en af te sluiten.
4. Markeer de gewenste instelling en druk op de ( ) knop om deze te activeren. Druk op de knop om deze te deactiveren.

GameVisual-functie

De GameVisual-functie helpt u op een gemakkelijke manier verschillende beeldmodi te selecteren.
Om GameVisual te activeren:
Druk herhaaldelijk op de GameVisual-sneltoets om te selecteren.

• Scenery Mode: Dit is de beste keuze voor het weergeven van landschapsfoto's met GameVisual Video intelligence Technology.
• Racing Mode: Dit is de beste keuze voor het spelen van racegames met GameVisual Video intelligence Technology.
• Cinema Mode: Dit is de beste keuze voor het bekijken van films met GameVisual Video intelligence Technology.
• RTS/RPG Mode: Dit is de beste keuze voor het spelen van Real-Time Strategy (RTS)/Role-Playing Game (RPG) met GameVisual Video intelligence Technology.
• FPS Mode: Dit is de beste keuze voor het spelen van First Person Shooter-games met GameVisual Video intelligence Technology.
• sRGB Mode: Dit is de beste keuze voor het bekijken van foto's en grafische afbeeldingen van PC's.

• In de Racing-modus kunnen de volgende functies niet door de gebruiker worden geconfigureerd: Verzadiging, Huidtint, Scherpte, ASCR.
• In de sRGB-modus kunnen de volgende functies niet door de gebruiker worden geconfigureerd: Helderheid, Contrast, Verzadiging, Kleurtemperatuur, Huidtint, Scherpte, ASCR.

Installatie

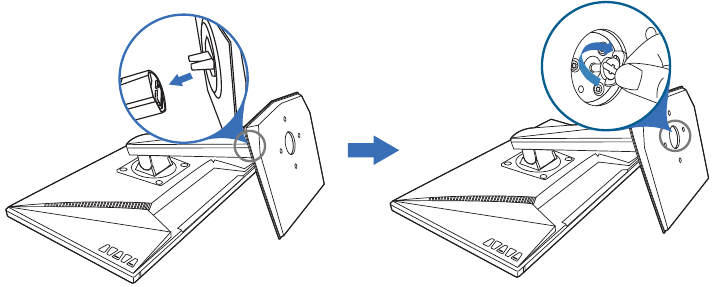

De arm/voet van de eenheid monteren

Om de monitorvoet te monteren:

1. Leg de monitor met de voorkant naar beneden op een tafel.
2. Bevestig de voet aan de arm en zorg ervoor dat het lipje op de arm in de groef op de voet past.
3. Zet de voet aan de arm vast door de meegeleverde schroef vast te draaien.

We raden aan om het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.

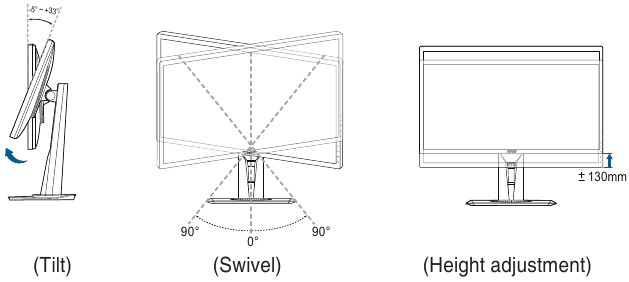

De eenheid aanpassen

• Voor een optimaal beeld raden we aan om naar de voorkant van de monitor te kijken en de monitor vervolgens aan te passen aan de hoek die voor u het meest comfortabel is.
• Houd de standaard vast om te voorkomen dat de monitor valt wanneer u de hoek wijzigt.
• De aanbevolen aanpassingshoek is +33˚ tot -5˚ (voor kantelen)/+90˚ tot -90˚ (voor draaien/+130 mm (voor hoogteverstelling)/90˚ (voor portretweergave).

Het is normaal dat de monitor licht schudt terwijl u de kijkhoek aanpast.

De monitor draaien

1. Til de monitor naar de hoogste stand.

2. Kantel de monitor in de maximale hoek.

3. Draai de monitor in de gewenste hoek.


Het is normaal dat de monitor licht schudt terwijl u de kijkhoek aanpast.

De arm loskoppelen

(voor VESA-wandmontage)
De afneembare arm/voet van deze monitor is speciaal ontworpen voor VESA-wandmontage.

Om de arm/voet los te koppelen:

1. Leg de monitor met de voorkant naar beneden op een tafel.
2. Verwijder de rubbers in de vier schroefgaten.

3. Verwijder de voet.

4. Gebruik een schroevendraaier om de schroef op het scharnier te verwijderen en verwijder vervolgens het scharnier.


We raden aan om het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.

• De VESA-wandmontagekit (100 x 100 mm) wordt apart aangeschaft.
• Gebruik alleen de UL Listed Wall Mount Bracket met een minimaal gewicht/belasting van 22,7 kg (Schroefmaat: M4 x 10 mm)

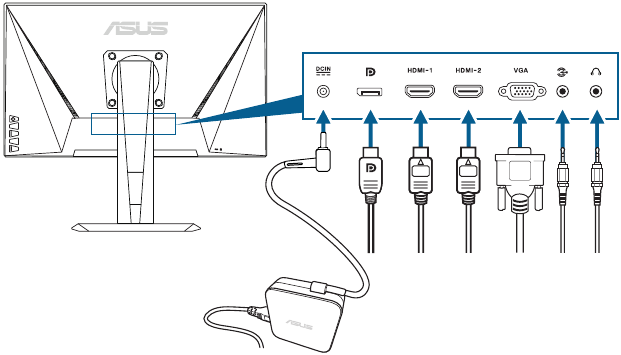

De kabels aansluiten

Sluit de kabels aan volgens de volgende instructies:

• Om het netsnoer aan te sluiten:
  1. Sluit de voedingsadapter stevig aan op de DC-ingang van de monitor.
  2. Sluit het ene uiteinde van het netsnoer aan op de voedingsadapter en het andere uiteinde op een stopcontact.
• Om de VGA/HDMI/DisplayPort-kabel aan te sluiten:
  1. Steek het ene uiteinde van de VGA/HDMI/DisplayPort-kabel in de VGA/HDMI/DisplayPort-poort van de monitor.
  2. Sluit het andere uiteinde van de VGA/HDMI/DisplayPort-kabel aan op de VGA/HDMI/DisplayPort-poort van uw computer.
  3. Draai de twee schroeven vast om de VGA-connector vast te zetten.
• Om de audiokabel aan te sluiten: sluit het ene uiteinde van de audiokabel aan op de Audio-in-poort van de monitor en het andere uiteinde op de audio-uitgang van de computer.
• Om de oortelefoon te gebruiken: sluit het uiteinde met de stekker aan op de oortelefoonaansluiting van de monitor wanneer een HDMI- of DisplayPort-signaal wordt ingevoerd.

De eenheid inschakelen

Druk op de aan/uit-knop . Zie "Apparaatintroductie" voor de locatie van de aan/uit-knop. De stroomindicator licht wit op om aan te geven dat de monitor AAN staat.

Algemene instructies

OSD-menu

Hoe te herconfigureren

1. Druk op de ( ) button (knop) om het OSD-menu te activeren.
2. Beweeg de ( ) button (knop) omhoog/omlaag om door de functies te navigeren. Markeer de gewenste functie en druk op de ( ) button (knop) om deze te activeren. Als de geselecteerde functie een submenu heeft, beweegt u de ( ) button (knop) weer omhoog/omlaag om door de submenu-functies te navigeren. Markeer de gewenste submenu-functie en druk op de ( ) button (knop) of beweeg de ( ) button (knop) naar rechts om deze te activeren.
3. Beweeg de ( ) button (knop) omhoog/omlaag om de instellingen van de geselecteerde functie te wijzigen.
4. Om het OSD-menu te verlaten en op te slaan, drukt u op de button (knop) of beweegt u de ( ) herhaaldelijk naar links totdat het OSD-menu verdwijnt. Om andere functies aan te passen, herhaalt u stappen 1-3.

OSD-functie introductie

1. GameVisual
   Raadpleeg "GameVisual Function" (GameVisual-functie).

2. Blue Light Filter
   In deze functie kunt u het niveau van het blauwlichtfilter aanpassen.

   • Level 0: Geen verandering.
   • Level 1~4: Hoe hoger het niveau, hoe minder blauw licht wordt verspreid. Wanneer Blue Light Filter (Blauw Licht Filter) is geactiveerd, worden de standaardinstellingen van Racing Mode automatisch geïmporteerd. Tussen Level 1 tot Level 3 is de Brightness (Helderheid)-functie door de gebruiker te configureren. Level 4 is een geoptimaliseerde instelling. Het voldoet aan de TUV Low Blue Light-certificering. De Brightness (Helderheid)-functie is niet door de gebruiker te configureren.

Raadpleeg het volgende om vermoeide ogen te verlichten:

• Gebruikers moeten enige tijd afstand nemen van het scherm als ze lange uren werken. Het wordt aangeraden om korte pauzes te nemen (minstens 5 minuten) na ongeveer 1 uur continu werken op de computer. Korte en frequente pauzes zijn effectiever dan een enkele langere pauze.
• Om vermoeide en droge ogen te minimaliseren, moeten gebruikers het oog periodiek rust geven door zich te concentreren op objecten die ver weg zijn.
• Oogoefeningen kunnen helpen om vermoeide ogen te verminderen. Herhaal deze oefeningen vaak. Raadpleeg een arts als de vermoeidheid van de ogen aanhoudt. Oogoefeningen:
  1. Herhaal het op en neer kijken
  2. Rol langzaam met uw ogen
  3. Beweeg uw ogen diagonaal.
• Hoogenergetisch blauw licht kan leiden tot vermoeide ogen en AMD (leeftijdsgebonden maculadegeneratie). Blauwlichtfilter om 70% (max.) schadelijk blauw licht te verminderen om CVS (Computer Vision Syndrome) te vermijden.

3. Color
   Stel een gewenste kleurinstelling in vanuit dit menu.

   • Brightness: het aanpassingsbereik is van 0 tot 100.
   • Contrast: het aanpassingsbereik is van 0 tot 100.
   • Saturation: Het aanpassingsbereik is van 0 tot 100.
   • Color Temp.: bevat 4 modi, waaronder Cool, Normal, Warm en User Mode.
   • Skin Tone: bevat drie kleurmodi, waaronder Reddish, Natural en Yellowish.
   • Smart View: biedt een betere weergavekwaliteit onder een grote kijkhoek.
4. Image
   Stel de afbeeldingsgerelateerde instelling in vanuit dit menu.

   • Sharpness: Het aanpassingsbereik is van 0 tot 100.
   • Trace Free: Past de reactietijd van de monitor aan.
   • Aspect Control: Past de beeldverhouding aan op full, 4:3 of OverScan.

4:3 is alleen beschikbaar wanneer de ingangsbron in 4:3-formaat is. OverScan is alleen beschikbaar voor de HDMI-ingangsbron.

• VividPixel: Verbetert de omtrek van de weergegeven afbeelding en genereert afbeeldingen van hoge kwaliteit op het scherm.
• Position (Only available for VGA.input): past de horizontale positie (H-Position) en de verticale positie (V-Position) van de afbeelding aan. Het aanpassingsbereik is van 0 tot 100.
• Focus (Only available for VGA input): vermindert horizontaal-lijnruis en verticaal-lijnruis van de afbeelding door (Phase) en (Clock) afzonderlijk aan te passen. Het aanpassingsbereik is van 0 tot 100.

• Phase (Fase) past de fase van het pixelkloksignaal aan. Bij een verkeerde faseaanpassing vertoont het scherm horizontale storingen.
• Clock (klok) (pixelfrequentie) regelt het aantal pixels dat door één horizontale sweep wordt gescand. Als de frequentie niet correct is, vertoont het scherm verticale strepen en is de afbeelding niet proportioneel.

• Auto Adjust.: Past de afbeelding automatisch aan op de geoptimaliseerde positie, klok en fase (alleen voor VGA-modus).
• ASCR: Schakelt de ASCR-functie (ASUS Smart Contrast Ratio) in/uit.
• FreeSync (alleen HDMI/DisplayPort-ingang): Staat een FreeSync ondersteunde* grafische bron toe om de vernieuwingsfrequentie van het scherm dynamisch aan te passen op basis van typische frame rates van de inhoud voor energie-efficiënte, vrijwel stottervrije en lage latentie schermupdate.

*FreeSync kan alleen worden geactiveerd binnen 40Hz ~ 75Hz.
*FreeSync ondersteunde AMD GPU's: AMD Radeon R9 300 Series, AMD Radeon R9 Fury X, AMD Radeon R9 360, AMD Radeon R7 360, AMD Radeon R9 295X2, AMD Radeon R9 290X, AMD Radeon R9 290, AMD Radeon R9 285, AMD Radeon R7 260X, AMD Radeon R7 260.
*Neem contact op met de GPU-fabrikanten voor ondersteunde GPU's, minimale pc-systeem- en stuurprogrammavereisten.

5. Sound
   Stel de geluidsgerelateerde instelling in vanuit dit menu.

   • Volume: het aanpassingsbereik is van 0 tot 100.
   • Mute: schakelt het monitorgeluid tussen aan en uit.
   • Source: bepaalt waar het monitorgeluid vandaan komt.
6. Input Select
   In deze functie kunt u uw gewenste ingangsbron selecteren.

7. System Setup
   Hiermee kunt u het systeem aanpassen.

   • GameVisual Demo Mode: Activeer de demomodus voor de GameVisual-functie.
   • ECO Mode: vermindert het stroomverbruik.
   • OSD Setup:
     * Past de OSD-time-out aan van 10 tot 120 seconden.
     * Schakelt de DDC/CI-functie in of uit.
     * Past de OSD-achtergrond aan van ondoorzichtig tot transparant.
   • Language: Er zijn 21 talen voor uw selectie, waaronder Engels, Frans, Duits, Italiaans, Spaans, Nederlands, Portugees, Russisch, Tsjechisch, Kroatisch, Pools, Roemeens, Hongaars, Turks, Vereenvoudigd Chinees, Traditioneel Chinees, Japans, Koreaans, Thais, Indonesisch, Perzisch.
   • Keylock: Om alle functietoetsen uit te schakelen. Druk langer dan 5 seconden in om de toetsvergrendelingsfunctie te annuleren.
   • Information: Toont de monitorinformatie.
   • Power Indicator: Schakel de stroom-LED-indicator in/uit.
   • Power Key Lock: Schakelt de aan/uit-toets in of uit.
   • All Reset: "Yes" (Ja) hiermee kunt u de standaardinstellingen herstellen.
8. MyFavorite
   Laadt/Slaat alle instellingen op de monitor op.


Overzicht specificaties

*Specificaties kunnen zonder kennisgeving worden gewijzigd.

Ondersteunde werkingsmodus

*Alleen ondersteund wanneer de HDMI/DisplayPort-poort in gebruik is.

Wanneer de monitor in de videomodus werkt (d.w.z. geen gegevens weergeeft), moeten de volgende high definition-modi worden ondersteund naast de standaarddefinitievideo.

Probleemoplossing/FAQ

Veiligheidsinformatie

• Lees, voordat u de monitor instelt, zorgvuldig alle documentatie die bij het pakket is geleverd.
•
  Om brand of schokgevaar te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoogspanning in de monitor kan leiden tot ernstig lichamelijk letsel.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw winkelier.
• Controleer, voordat u het product gebruikt, of alle kabels correct zijn aangesloten en of de stroomkabels niet beschadigd zijn. Als u schade vaststelt, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voldoende ventilatie is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label is aangegeven. Als u niet zeker bent van het type stroomvoorziening voor uw huis, raadpleeg dan uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw plaatselijke stroomnorm.
•
  Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar deze nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Koppel het apparaat los tijdens onweer of als het gedurende langere tijd niet zal worden gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroomstoten.
• Steek nooit voorwerpen in de sleuven op de monitorbehuizing en mors er geen vloeistoffen van welke aard dan ook in.
• Als u technische problemen ondervindt met de monitor, neem dan contact op met een gekwalificeerde servicemonteur of uw winkelier.
• Het aanpassen van de volumeregelaar en de equalizer naar andere instellingen dan de middelste positie kan de uitgangsspanning van de oren/hoofdtelefoon verhogen en dus het geluidsdrukniveau.
• De adapter wordt alleen gebruikt voor deze monitor, gebruik hem niet voor andere doeleinden. Uw apparaat gebruikt een van de volgende voedingen:
  • Fabrikant: Delta Electronics Inc., Model: ADP-40KD BB

Referenties

• ASUS Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Asus VG275 Series-handleiding

Beschikbare talen
