Asus VS197 / VS198 Series Handleiding

Verzorging en reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u beter de kabels en het netsnoer loskoppelen. Volg de juiste tiltechnieken bij het positioneren van de monitor. Wanneer u de monitor optilt of draagt, pak dan de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het oppervlak van de monitor met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reiniger die alcohol of aceton bevat. Gebruik een reiniger die bedoeld is voor gebruik met het LCD. Spuit nooit reiniger rechtstreeks op het scherm, omdat dit in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan flikkeren tijdens het eerste gebruik als gevolg van de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijke helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer dezelfde afbeelding urenlang wordt weergegeven, kan een nabeeld van het vorige scherm achterblijven na het wisselen van de afbeelding. Het scherm zal langzaam herstellen of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of knippert, of niet meer werkt, neem dan contact op met uw dealer of servicecentrum om het te laten repareren. Repareer het scherm niet zelf!

Conventies die in deze handleiding worden gebruikt

Informatie om letsel aan uzelf te voorkomen bij het uitvoeren van een taak.

Informatie om schade aan de componenten te voorkomen bij het uitvoeren van een taak.

Informatie die u MOET volgen om een taak te voltooien.

OPMERKING: Tips en aanvullende informatie om u te helpen bij het voltooien van een taak.

Waar u meer informatie kunt vinden

Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS websites
   De ASUS websites wereldwijd bieden bijgewerkte informatie over ASUS hardware- en softwareproducten. Raadpleeg http://www.asus.com
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten die mogelijk door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.

Inhoud van de verpakking

Controleer uw VS197/VS198 Series LED-pakket op de volgende items:

• LED-monitor
• Monitorvoet
• Snelstartgids
• 1 x netsnoer
• 1 x VGA-kabel
• 1 x DVI-kabel (alleen beschikbaar voor model VS197N, VS198N)
• 1 x garantiekaart

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw verkoper.

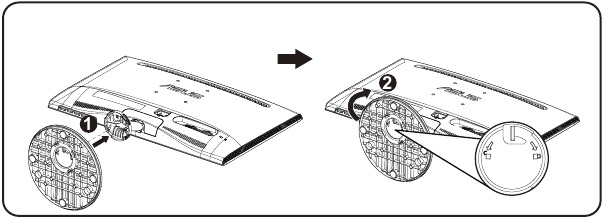

De basis van het apparaat monteren

Om de monitorvoet te monteren:

1. Verbind de voet met de arm van de monitor en draai met de klok mee. Een klik geeft aan dat de voet succesvol is aangesloten.
2. Pas de monitor aan de hoek aan die voor u het meest comfortabel is.

We raden u aan om het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.

Kabels aansluiten

Om kabels aan te sluiten:
Sluit de kabels aan die u nodig hebt op basis van hoofdstuk "Achterkant van het apparaat".

Productintroductie

Voorkant van het apparaat

1. Knop:
   • Past de afbeelding automatisch aan de geoptimaliseerde positie, klok en fase aan door deze knop 2-4 seconden lang ingedrukt te houden (alleen voor VGA-modus).
   • Gebruik deze sneltoets om te schakelen tussen zes vooraf ingestelde videomodi (Scenery, Standard, Theater, Game, Night View en sRGB Mode) met SPLENDID Video Enhancement Technology.
   • Verlaat het OSD-menu of ga terug naar het vorige menu wanneer het OSD-menu actief is.
2. Knop:
   • Druk op deze knop om de waarde van de geselecteerde functie te verlagen of om naar de volgende functie te gaan.
   • Dit is ook een sneltoets voor het aanpassen van het contrast.
3. MENU Knop:
   • Druk op deze knop om het OSD-menu te openen.
   • Druk op deze knop om het pictogram (functie) te openen/selecteren dat is gemarkeerd terwijl de OSD is geactiveerd.
4. Knop:
   • Druk op deze knop om de waarde van de geselecteerde functie te verhogen of om naar rechts/omhoog naar de volgende functie te gaan.
   • Dit is ook een sneltoets voor het aanpassen van de helderheid.
5. Aan/uit-knop/Stroomindicator:
   • Druk op deze knop om de monitor aan/uit te zetten.
   • De kleurdefinitie van de stroomindicator is zoals in de onderstaande tabel.

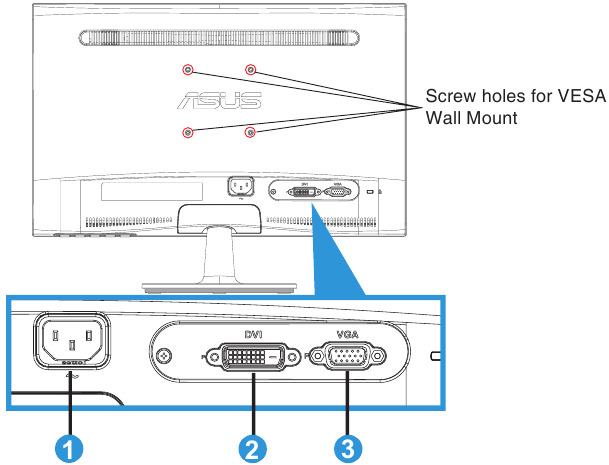

Achterkant van het apparaat

1. AC-In
2. DVI-In (beschikbaar voor model VS197N, VS198N)
3. VGA-In

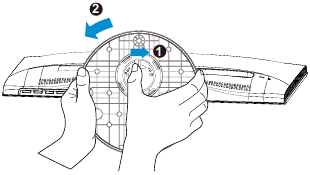

De arm/voet loskoppelen

(voor VESA-wandmontage)
De afneembare voet van de VS197/VS198 Series LED-monitor is speciaal ontworpen voor VESA-wandmontage.

Om de arm/voet los te koppelen:

1. Trek aan de stophendel en draai tegen de klok in om te ontgrendelen.

2. Koppel de voet los van de monitor.

3. Gebruik uw vingers om de plaat die de voet bedekt voorzichtig weg te trekken. Gebruik een schroevendraaier om de vier schroeven te verwijderen waarmee de voet aan de monitor is bevestigd.

4. Koppel de voet los van de monitor.


• We raden u aan om het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.
• Houd de voet van de monitor vast tijdens het verwijderen van de schroeven.

• De VESA-wandmontagekit (75 x 75 mm) wordt afzonderlijk aangeschaft.
• Gebruik alleen de UL Listed Wall Mount Bracket met een minimaal gewicht/belasting volgens het model dat in de specificatietabel staat vermeld (schroefmaat: M4 x 10 mm).

Het apparaat aanpassen

• Voor een optimaal zicht raden we u aan om naar de voorkant van de monitor te kijken en vervolgens de monitor aan te passen aan de hoek die voor u het meest comfortabel is.
• Houd de voet vast om te voorkomen dat de monitor valt tijdens het wijzigen van de hoek.
• U kunt de hoek van de monitor aanpassen van -5˚ tot 20˚.


On-Screen Display menu

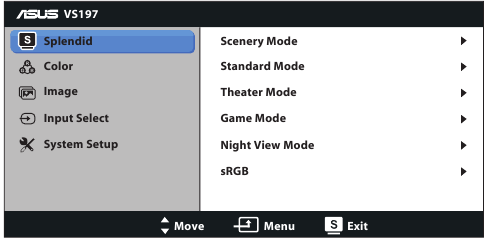

Hoe te herconfigureren

1. Druk op de [MENU]-knop om het OSD-menu te activeren.
2. Druk op en om door de functies te navigeren. Markeer en activeer de gewenste functie door op de [MENU]-knop te drukken. Als de geselecteerde functie een submenu heeft, druk dan nogmaals op en om door de submenu-functies te navigeren. Markeer en activeer de gewenste submenu-functie door op de [MENU]-knop te drukken.
3. Druk op en om de instellingen van de geselecteerde functie te wijzigen.
4. Om het OSD-menu te verlaten, drukt u op de knop. Herhaal stap 2 en stap 3 om een andere functie aan te passen.

Introductie van de OSD-functie

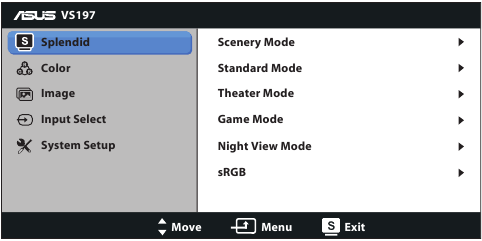

1. Splendid
   Deze functie bevat zes subfuncties die u kunt selecteren volgens uw voorkeur. Elke modus heeft de Reset-selectie, waardoor u uw instelling kunt behouden of kunt terugkeren naar de vooraf ingestelde modus.

   • Scenery Mode: Dit is de beste keuze voor het weergeven van landschapsfoto's met SPLENDID Video Enhancement.
   • Standard Mode: Dit is de beste keuze voor het bewerken van documenten met SPLENDID Video Enhancement.
   • Theater Mode: Dit is de beste keuze voor het kijken naar films met SPLENDID Video Enhancement.
   • Game Mode: Dit is de beste keuze voor het spelen van games met SPLENDID Video Enhancement.
   • Night View Mode: Dit is de beste keuze voor het spelen van darkscene games of het kijken van films met SPLENDID™ Video Enhancement.
   • sRGB: Dit is de beste keuze voor het bekijken van foto's en afbeeldingen van pc's.

In de Standard Mode zijn de functies Saturation, Skin Tone, Sharpness en ASCR niet door de gebruiker te configureren. In de sRGB zijn de functies Brightness, Contrast, Saturation, Color Temp., Skin Tone, Sharpness en ASCR niet door de gebruiker te configureren.

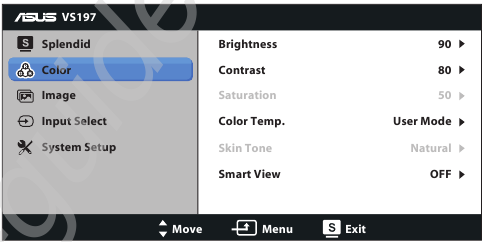

2. Color
   Selecteer de gewenste beeldkleur uit deze functie.

   • Brightness: Het aanpassingsbereik is van 0 tot 100. De knop is ook een sneltoets om deze functie te activeren.
   • Contrast: Het aanpassingsbereik is van 0 tot 100. De knop is ook een sneltoets om deze functie te activeren.
   • Saturation: Het aanpassingsbereik is van 0 tot 100.
   • Color Temp.: Bevat drie vooraf ingestelde kleurmodi (Cool, Normal, Warm) en één User Mode.
   • Skin Tone: Bevat drie kleurmodi, waaronder Reddish, Natural en Yellowish.
   • Smart View: Schakel een duidelijkere zichtbaarheid in nadat het scherm is gekanteld.

In de User Mode zijn de kleuren van R (Red), G (Green) en B (Blue) door de gebruiker te configureren; het aanpassingsbereik is van 0 ~ 100.

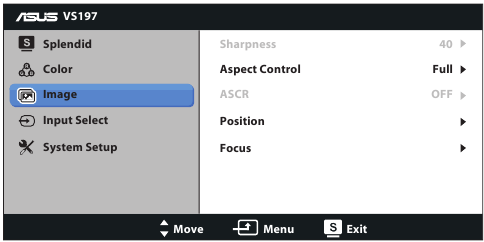

3. Image
   U kunt de beeld Sharpness, Aspect Control, Position (alleen VGA) en Focus (alleen VGA) aanpassen via deze hoofdfunctie.

   • Sharpness: Pas de beeldscherpte aan. Het aanpassingsbereik is van 0 tot 100. (Alleen beschikbaar voor het selecteren van "Standard Mode" in het Splendid-menu.)
   • Aspect Control: Pas de beeldverhouding aan op "Full", "4:3".
   • ASCR: Selecteer ON of OFF om de functie voor dynamisch contrastratio in of uit te schakelen. (ASCR: ASUS Smart Contrast Ratio. Uitgeschakeld in "Standard Mode".)
   • Position: Pas de horizontale positie (H-Position) en de verticale positie (V-Position) van de afbeelding aan. Het aanpassingsbereik is van 0 tot 100. (Alleen beschikbaar voor VGA-ingang.)
   • Focus: Verminder horizontale lijnruis en verticale lijnruis van de afbeelding door (Phase) en (Clock) afzonderlijk aan te passen. Het aanpassingsbereik is van 0 tot 100. (Alleen beschikbaar voor VGA-ingang.)
4. Input Select
   Selecteer de ingangsbron van VGA, DVI.

   • DVI: Alleen beschikbaar voor model VS197N, VS198N.

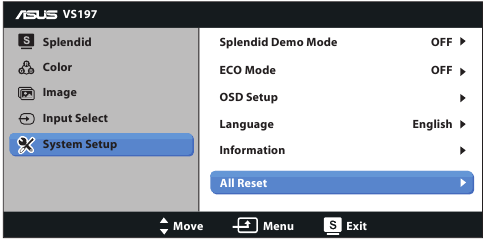

5. System Setup
   Pas de systeemconfiguratie aan.

   • Splendid Demo Mode: Activeer de demomodus voor de Splendid-functie.
   • ECO Mode: Activeer de ecologiemodus voor energiebesparing. (Sommige grijstinten zijn mogelijk niet te onderscheiden als ECO is ingeschakeld. De helderheid is lager dan wanneer de contrastverhouding is ingesteld op 100.)
   • OSD Setup: Pas de horizontale positie (H-Position), verticale positie (V-Position), OSD Timeout, DDD/CI en transparantie van het OSD-scherm aan.
   • Language: Selecteer de OSD-taal. De selecties zijn Engels, Frans, Duits, Spaans, Italiaans, Nederlands, Russisch, Traditioneel Chinees, Vereenvoudigd Chinees en Japans.
   • Information: Geeft de monitorinformatie weer van Input Port, Resolution, H-freq., V-freq en Model Name.
   • All Reset: Stel in op "Yes" (Ja) om alle instellingen terug te zetten naar de fabrieksinstellingen.

Specificaties

*Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Probleemoplossing/FAQ

Ondersteunde timinglijst

VESA / IBM Modes Ondersteuning Timing (D-SUB, DVI-D ingangen)

* De modi die niet in de bovenstaande tabellen worden vermeld, worden mogelijk niet ondersteund. Voor een optimale resolutie raden we aan een modus te kiezen die in de bovenstaande tabellen wordt vermeld.

Veiligheidsinformatie

• Lees alle documentatie die bij het pakket is geleverd zorgvuldig door voordat u de monitor instelt.
•
  Om brand of een elektrische schok te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoge spanningen in de monitor kunnen ernstig lichamelijk letsel veroorzaken.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Voordat u het product gebruikt, moet u ervoor zorgen dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voldoende ventilatie is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het type stroomvoorziening van uw huis, raadpleeg dan uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw lokale stroomnorm.
•
  Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan brand of een elektrische schok veroorzaken.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar hij nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Koppel het apparaat los tijdens onweer of als het gedurende langere tijd niet zal worden gebruikt. Dit beschermt de monitor tegen schade door stroompieken.
• Steek nooit voorwerpen in de sleuven van de monitorbehuizing en mors er geen vloeistoffen in.
• Gebruik de monitor alleen met UL-vermelde computers met de juiste geconfigureerde stopcontacten gemarkeerd tussen 100-240 V AC om een bevredigende werking te garanderen.
• Als u technische problemen met de monitor ondervindt, neem dan contact op met een gekwalificeerde servicemonteur of uw verkoper.
