Asus VG249Q1R Serie Handleiding

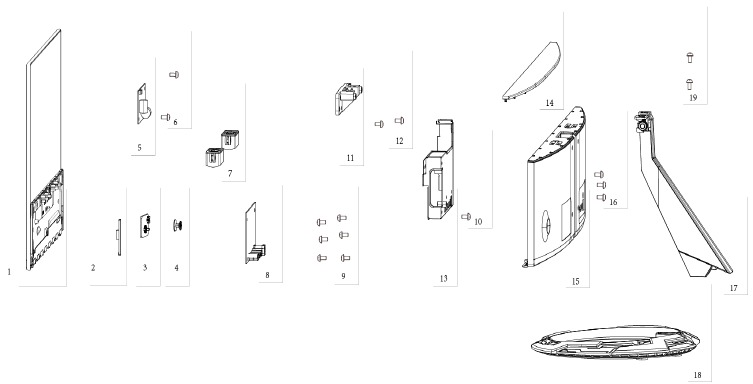

Explosietekening

Demontageprocedures

Demontage SOP

Voorbereiding voor demontage:

1. Klem bij het vervangen van onderdelen of printplaten de geleidingsdraden rond de aansluitingen vast voordat u gaat solderen.
2. Wanneer u een hoog vermogen weerstand (meer dan 1W metaaloxide filmweerstand) op de printplaat vervangt, houd de weerstand dan ongeveer 5 mm van de printplaat verwijderd.
3. Houd draden uit de buurt van hoogspanning, hoge temperatuurcomponenten en scherpe randen.
4. Houd draden in hun oorspronkelijke positie om interferentie te verminderen.
5. Raadpleeg voor het gebruik van dit product ook de gebruikershandleiding.

6. Deze monitor mag alleen worden gebruikt met de juiste voedingsbronnen die op het label aan de achterkant van de monitor staan aangegeven. Als u niet zeker bent van de stroomvoorziening in uw woning, raadpleeg dan uw plaatselijke dealer of energiebedrijf en raadpleeg de gebruikershandleiding.
7. Gebruik alleen de speciale voedingsadapter die bij deze monitor wordt geleverd voor de stroomvoorziening.
8. Verwijder de monitorbehuizing niet. Er bevinden zich hoogspanningsonderdelen in de behuizing die elektrische schokken kunnen veroorzaken, zelfs als het netsnoer is losgekoppeld.
9. Stop met het gebruik van de monitor als de behuizing beschadigd is. Laat deze controleren door een servicemonteur.
10. Plaats uw monitor alleen in een schone, droge omgeving. Als hij nat wordt, trek dan onmiddellijk de stekker uit het stopcontact en raadpleeg uw servicemonteur.
11. Haal altijd de stekker van de monitor uit het stopcontact voordat u hem schoonmaakt. Reinig de behuizing met een schone, droge doek. Breng een reiniger zonder ammoniak aan op de doek, niet rechtstreeks op het glazen scherm.
12. Houd de monitor uit de buurt van magnetische objecten, tv-toestellen en transformatoren.
13. Plaats geen zware voorwerpen op de monitor of het netsnoer.

Stap	Afbeelding	Beschrijving
Voorbereiding		Leg de led op een vlakke, zachte en schone ondergrond.

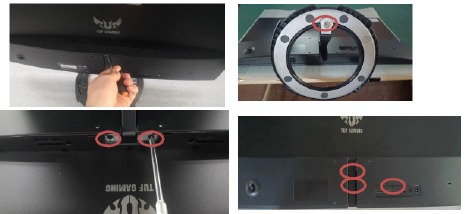

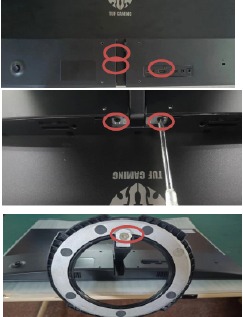

Verwijder voet en standaard		Gebruik gereedschap om decoratieve strips open te wrikken. Verwijder de rood gemarkeerde schroeven.
Verwijder achterkant		De opening tussen de behuizing en het scherm, waardoor de voorste behuizing van de achterste behuizing wordt gescheiden. Verwijder de achterkant.
Verwijder luidspreker/LED-DRIVER-BD/SCHILD		Verwijder de rood gemarkeerde schroeven.

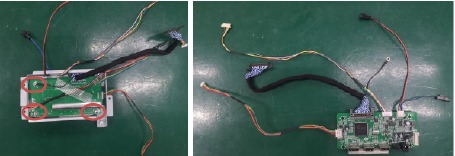

Verwijder HOOFDBOARD		Verwijder de rood gemarkeerde schroeven.

Montage SOP

Stap	Afbeelding	Beschrijving

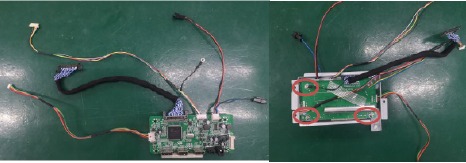

Vast HOOFDBOARD		Zet de rood gemarkeerde schroeven vast.

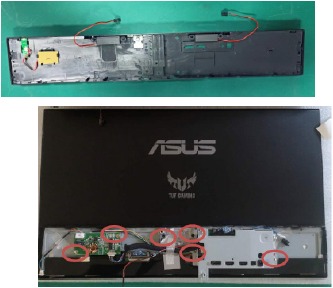

Vaste luidspreker/LED-DRIVER-BD/SCHILD		Zet de rood gemarkeerde schroeven vast.

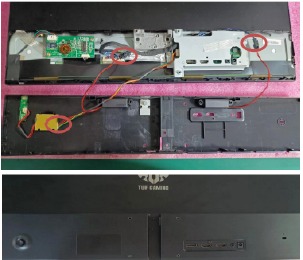

ACHTERKANT monteren		Sluit de rood gemarkeerde draad aan.

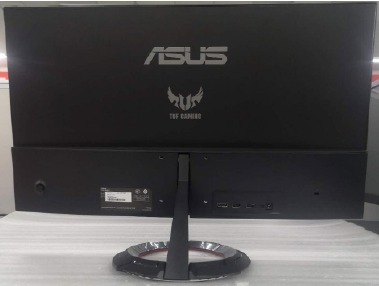

Verwijder achterkant/voet en standaard		Zet de rood gemarkeerde schroeven vast.
		Het einde.

Probleemoplossing

Veiligheidsmaatregelen

VOOR PRODUCTEN DIE EEN LASER BEVATTEN:

Onzichtbare laserstraling bij openen. VERMIJD DIRECTE BLOOTSTELLING AAN DE STRAAL.

Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan die hierin zijn gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.

Het gebruik van optische instrumenten met dit product verhoogt het ooggevaar.

OM DE CONTINUÏTEIT VAN DE BETROUWBAARHEID VAN DIT PRODUCT TE WAARBORGEN, GEBRUIK ALLEEN ORIGINELE VERVANGINGSONDERDELEN VAN DE FABRIKANT, DIE MET HUN ONDERDEELNUMMERS IN DE ONDERDELENLIJST VAN DEZE SERVICEHANDLEIDING STAAN VERMELD.

Wees voorzichtig bij het hanteren van de LCD-module met achtergrondverlichting

• Moet de module monteren met behulp van montagegaten die in vier hoeken zijn gerangschikt.
• Druk niet op het paneel, de rand van het frame stevig met elektrische schokken, omdat dit schade aan het scherm tot gevolg heeft.
• Kras of druk niet op het paneel met scherpe voorwerpen, zoals een potlood of pen, omdat dit schade aan dit paneel kan veroorzaken.
• Bescherm de module tegen ESD, omdat dit de elektronische schakeling (C-MOS) kan beschadigen.
• Zorg ervoor dat het behandelingslichaam geaard is door middel van een polsband.
• Laat de module niet achter bij hoge temperaturen en in ruimtes met een hoge luchtvochtigheid gedurende lange tijd.
• Vermijd contact met water, omdat dit een heet circuit binnen de module kan veroorzaken.
• Als het oppervlak van het paneel vuil is geworden, veeg het dan schoon met een zacht materiaal. (Reinigen met een vuile of ruwe doek kan het paneel beschadigen.)

SERVICE EN SUPPORT

Bezoek onze meertalige website op https://www.asus.com/support/
