Asus VZ239 Series Handleiding

Conventies die in deze handleiding worden gebruikt

Informatie om letsel aan uzelf te voorkomen wanneer u een taak probeert te voltooien.

Informatie om schade aan de onderdelen te voorkomen wanneer u een taak probeert te voltooien.

Informatie die u MOET volgen om een taak te voltooien.
OPMERKING:
Tips en aanvullende informatie om te helpen bij het voltooien van een taak.

Verpakkingsinhoud

Controleer uw pakket op de volgende items:

• LCD-monitor
• Monitorvoet
• Snelstartgids
• Garantiekaart
• Adapter
• Stroomkabel
• VGA-kabel
• DVI-kabel (optioneel)
• HDMI-kabel (optioneel)
• Audiokabel (optioneel)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw verkoper.

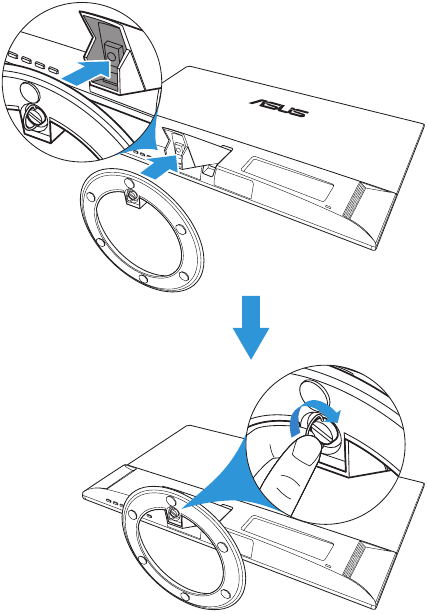

De monitorvoet monteren

1. Leg de voorkant van de monitor naar beneden op een tafel.
2. Bevestig de voet aan de arm.
3. Draai de schroef met de klok mee om de voet vast te zetten. Pas vervolgens de monitor aan op de hoek die voor u het meest comfortabel is.

OPMERKING:
We raden u aan het tafeloppervlak met een zachte doek te bedekken om schade aan de monitor te voorkomen.

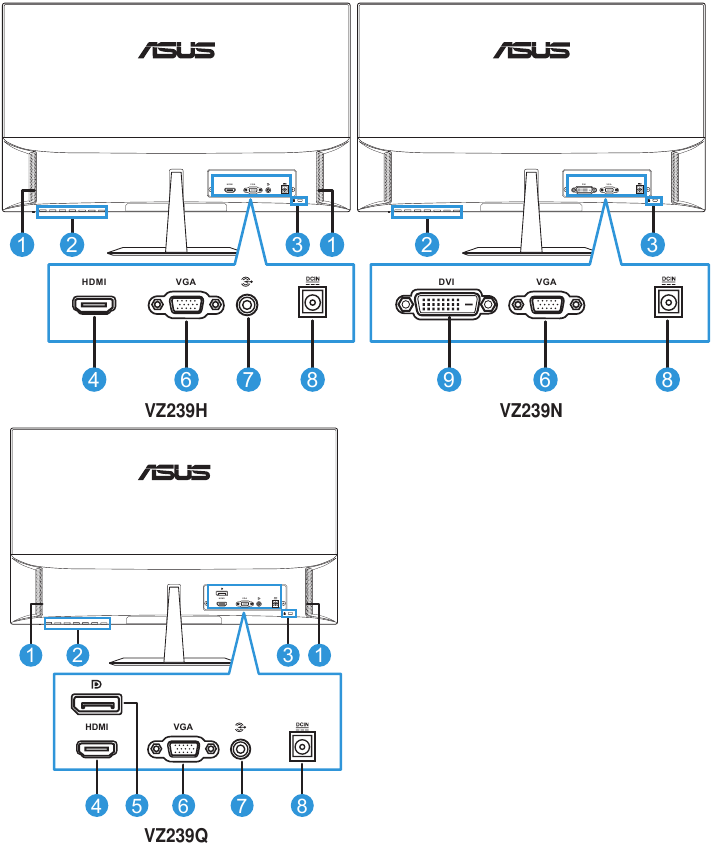

Kabels aansluiten

Achterkant van de LCD-monitor

1. Luidsprekers
2. Bedieningsknoppen
3. Kensington-slot
4. HDMI-poort
5. DisplayPort
6. VGA-poort
7. Audio-IN-poort
8. DC-IN-poort
9. DVI-poort

Introductie van de monitor

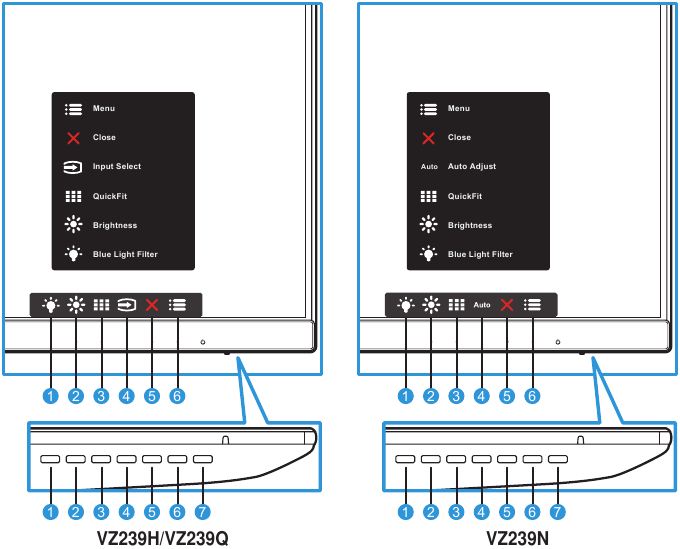

De bedieningsknoppen gebruiken

Gebruik de bedieningsknoppen aan de onderkant van de monitor om de beeldinstellingen aan te passen. Druk op toets 1-6 om de toetsenlijstpagina te activeren.

1. Sneltoets 2:
   • Dit is een sneltoets. De standaardinstelling is Blue Light Filter (Blauw licht filter).
2. Sneltoets 1:
   • Dit is een sneltoets. De standaardinstelling is Brightness (Helderheid).
3. QuickFit-knop:
   • Dit is een sneltoets om de QuickFit (QuickFit)-functie te activeren die is ontworpen voor uitlijning.
   • De QuickFit (QuickFit)-functie bevat verschillende opties voor veelvoorkomende rasterpatronen, papierformaten en fotoformaten.
4. Input Button (Invoerknop) (alleen voor VZ239H/VZ239Q-modellen): Schakel de invoerbron in.
   Auto Adjust Button (Aanpassingsknop) (alleen voor VZ239N-model): Automatisch Auto Adjust uitvoeren (alleen beschikbaar voor VGA-invoer).
5. Close Button (Sluitknop):
   • Verlaat het OSD-menu.
6. Menu Button (Menuknop):
   • Ga naar het OSD-menu.
7. Power Button/Power Indicator (Aan/uit-knop/Stroomindicator):
   • Druk op deze knop om de monitor in/uit te schakelen.
   • De kleurdefinitie van de stroomindicator is zoals in de onderstaande tabel.

     Status	Beschrijving
     Wit	AAN
     Amberkleurig	Stand-by modus
     UIT	UIT

QuickFit-functie

De QuickFit-functie bevat drie patronen:

1. Grid (Raster)-patroon: Maakt het voor ontwerpers en gebruikers gemakkelijker om inhoud en lay-out op één pagina te ordenen en een consistente look en feel te bereiken.

2. Paper size (Papierformaat): Biedt gebruikers de mogelijkheid om hun documenten op ware grootte op het scherm te bekijken.

3. Photo size (Fotoformaat): Biedt fotografen en andere gebruikers de mogelijkheid om hun foto's nauwkeurig op ware grootte op het scherm te bekijken en te bewerken.


De monitor aanpassen

• Voor een optimale weergave raden we aan dat u naar de voorkant van de monitor kijkt en de monitor vervolgens aanpast op de hoek die voor u het meest comfortabel is.
• Houd de standaard vast om te voorkomen dat de monitor valt tijdens het wijzigen van de hoek.
• U kunt de hoek van de monitor aanpassen van -5˚ tot 22˚.


OPMERKING:
Het is normaal dat de monitor lichtjes schudt wanneer u de kijkhoek aanpast.

OSD-menu (On-Screen Display)

Hoe te herconfigureren

1. Druk op de knop Menu om de OSD-menu te activeren.
2. Druk op de knoppen en om tussen de opties in het menu te schakelen. Als u van het ene pictogram naar het andere gaat, wordt de optienaam gemarkeerd.
3. Om het gemarkeerde item in het menu te selecteren, drukt u op de knop .
4. Druk op de knoppen en om de gewenste parameter te selecteren.
5. Druk op de knop om de schuifbalk te openen en gebruik vervolgens de knoppen en , volgens de indicatoren in het menu, om uw wijzigingen aan te brengen.
6. Selecteer om terug te keren naar het vorige menu of om te accepteren en terug te keren naar het vorige menu.

Introductie van de OSD-functie

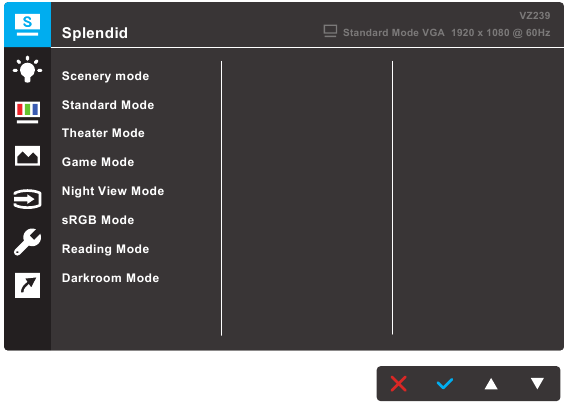

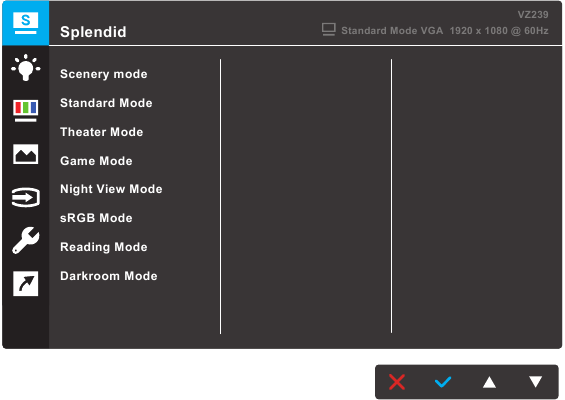

1. Splendid
   Deze functie bevat acht subfuncties die u naar wens kunt selecteren. Elke modus heeft de selectie Reset, waardoor u uw instelling kunt behouden of kunt terugkeren naar de vooraf ingestelde modus.

   • Scenery mode: Dit is de beste keuze voor het weergeven van landschapsfoto's met SPLENDID™ Video Intelligence Technology.
   • Standard Mode: Dit is de beste keuze voor het bewerken van documenten met SPLENDID™ Video Intelligence Technology.
   • Theater Mode: Dit is de beste keuze voor het bekijken van films met SPLENDID™ Video Intelligence Technology.
   • Game Mode: Dit is de beste keuze voor het spelen van games met SPLENDID™ Video Intelligence Technology.
   • Night View Mode: Dit is de beste keuze voor het spelen van games met donkere scènes of het bekijken van films met donkere scènes met SPLENDID™ Video Intelligence Technology.
   • sRGB Mode: Dit is de beste keuze voor het bekijken van foto's en grafische afbeeldingen van pc's.
   • Reading Mode: Dit is de beste keuze voor het lezen van boeken met SPLENDID™ Video Intelligence Technology.
   • Darkroom Mode: Dit is de beste keuze voor een omgeving met zwak omgevingslicht met SPLENDID™ Video Intelligence Technology.

OPMERKING:

• In de Standard Mode zijn de functies Saturation, Skin Tone, Sharpness en ASCR niet door de gebruiker te configureren.
• In de sRGB zijn de functies Saturation, Color Temp., SkinTone, Sharpness, Brightness, Contrast en ASCR niet door de gebruiker te configureren.
• In de Reading Mode zijn de functies Saturation, SkinTone, ASCR, Contrast en Color Temp. niet door de gebruiker te configureren.

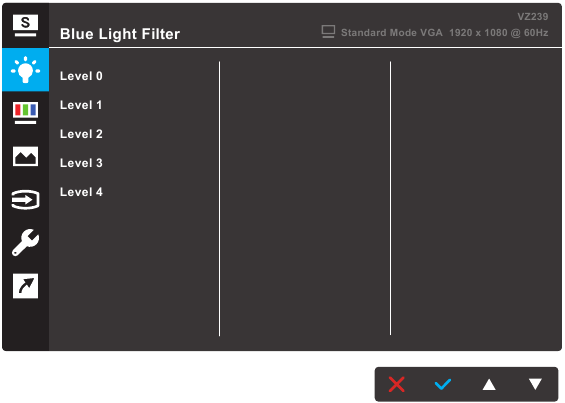

2. Blue Light Filter
   Verminder het energieniveau van blauw licht dat wordt uitgestraald door de LED-achtergrondverlichting.

   • Level 0: Geen verandering.
   • Level 1~4: Hoe hoger het niveau, hoe meer blauw licht wordt verminderd.

OPMERKING:

• Wanneer Blue Light Filter is geactiveerd, worden de standaardinstellingen van de Standard Mode automatisch geïmporteerd.
• Tussen Level 1 en Level 3 kan de functie Brightness door de gebruiker worden geconfigureerd.
• Level 4 is de geoptimaliseerde instelling. Het voldoet aan de TUV Low Blue Light Certification. De functie Brightness kan niet door de gebruiker worden geconfigureerd.

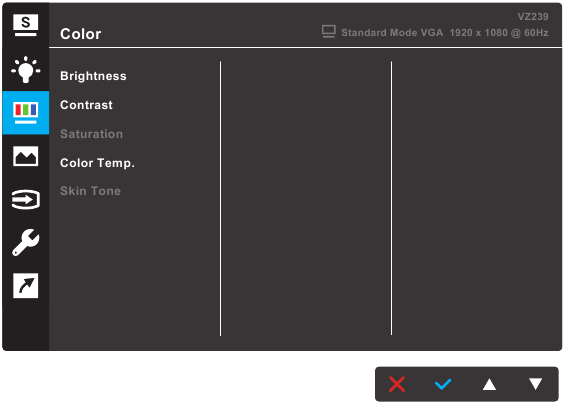

3. Color
   Selecteer de gewenste beeldkleur uit deze functie.

   • Brightness: Pas het helderheidsniveau aan. Het aanpassingsbereik is van 0 tot 100.
   • Contrast: Pas het contrastniveau aan. Het aanpassingsbereik is van 0 tot 100.
   • Saturation: Pas het verzadigingsniveau aan. Het aanpassingsbereik is van 0 tot 100.
   • Color Temp.: Selecteer de gewenste kleurtemperatuur. Beschikbare opties: Cool, Normal, Warm en User Mode.
     OPMERKING:
     • In de User Mode zijn de kleuren van R (Red), G (Green) en B (Blue) door de gebruiker te configureren; het aanpassingsbereik is van 0 ~ 100.
   • Skin Tone: Selecteer de gewenste huidskleur. Beschikbare opties: Reddish, Natural en Yellowish.

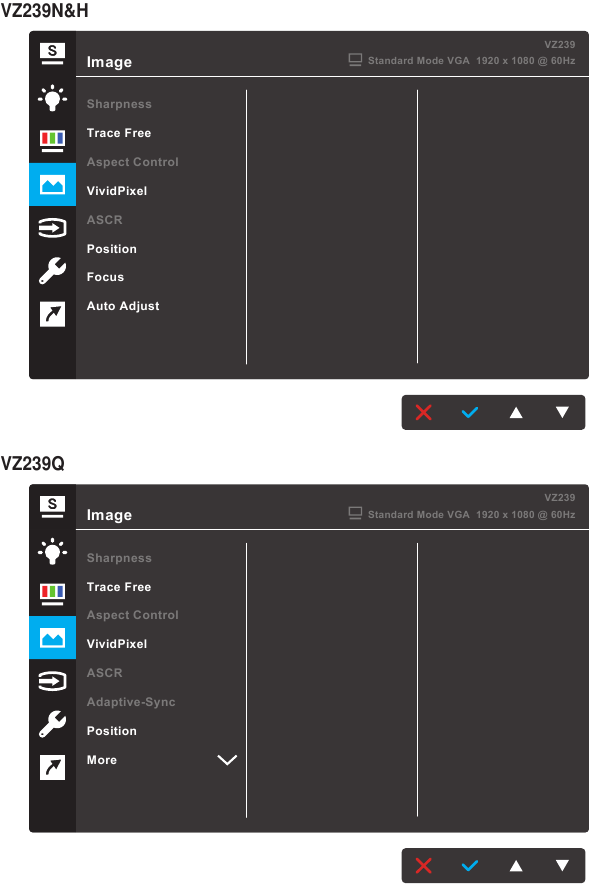

4. Image
   U kunt de beeldscherpte, Trace Free, Aspect Control, VividPixel, ASCR, Position, Focus en Auto Adjust aanpassen vanuit deze hoofdfunctie.


   • Sharpness: Pas de beeldscherpte aan. Het aanpassingsbereik is van 0 tot 100.
   • Trace Free: Versnel de reactietijd met de Over Drive-technologie. Het aanpassingsbereik is van lager 0 tot sneller 100.
   • Aspect Control: Pas de beeldverhouding aan op "Full", "4:3" of "OverScan".
     OPMERKING:
     • 4:3 is alleen beschikbaar als de invoerbron de indeling 4:3 heeft.
     • OverScan is alleen beschikbaar voor HDMI-invoer.
   • VividPixel: Exclusieve technologie van ASUS die levensechte beelden biedt voor kristalhelder en detailgericht plezier. Het aanpassingsbereik is van 0 ~ 100.
   • ASCR: Selecteer ON (aan) of OFF (uit) om de functie voor dynamische contrastverhouding in of uit te schakelen.
   • Adaptive-Sync (alleen voor model VZ239Q): Selecteer ON (aan) of OFF (uit) om het dynamische vernieuwingsbereik van 40 Hz tot 60 Hz via DisplayPort-stream 1.2 in of uit te schakelen.
   • Position: Pas de horizontale positie (H-Position) en de verticale positie (V-Position) van het beeld aan. Het aanpassingsbereik is van 0 tot 100 (alleen beschikbaar voor VGA-invoer).
   • More (alleen voor model VZ239Q): Keer terug naar de volgende pagina van Image Setting (Beeldinstelling).
   • Back (alleen voor model VZ239Q): Keer terug naar de vorige pagina van Image Setting (Beeldinstelling).
   • Focus: Verminder de horizontale lijngeluid en verticale lijngeluid van het beeld door (Phase) en (Clock) afzonderlijk aan te passen. Het aanpassingsbereik is van 0 tot 100 (alleen beschikbaar voor VGA-invoer).
   • Auto Adjust: Voer automatisch Auto Adjust uit (alleen beschikbaar voor VGA-invoer).

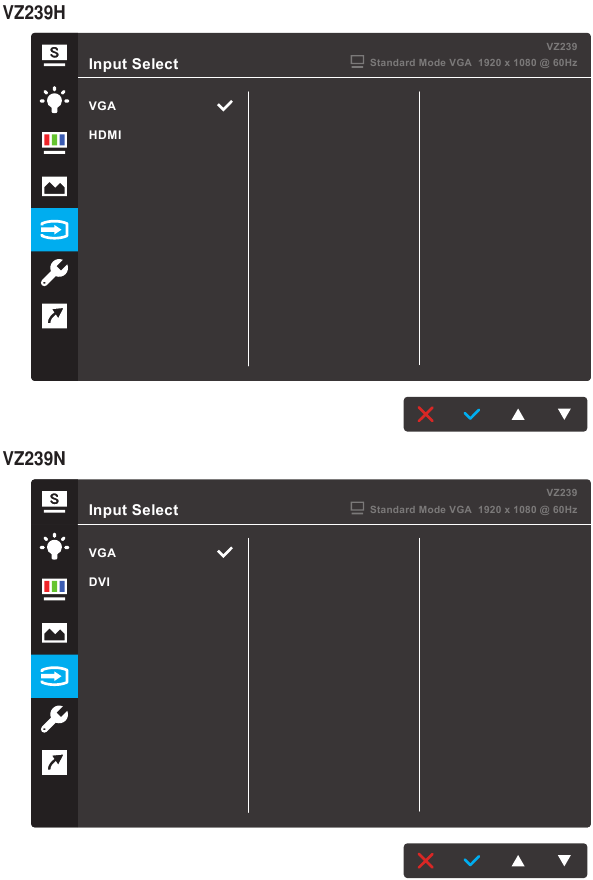

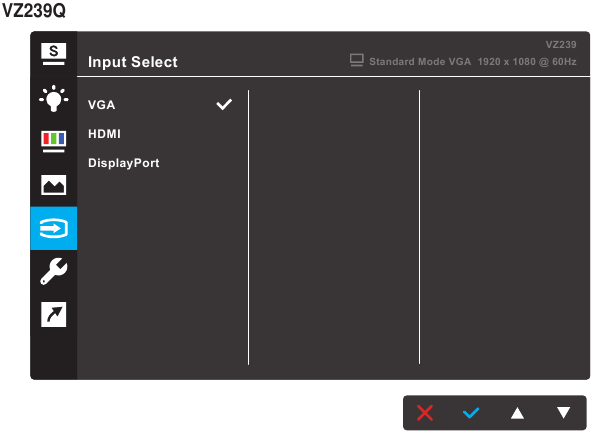

5. Input Select
   Selecteer de invoerbron.

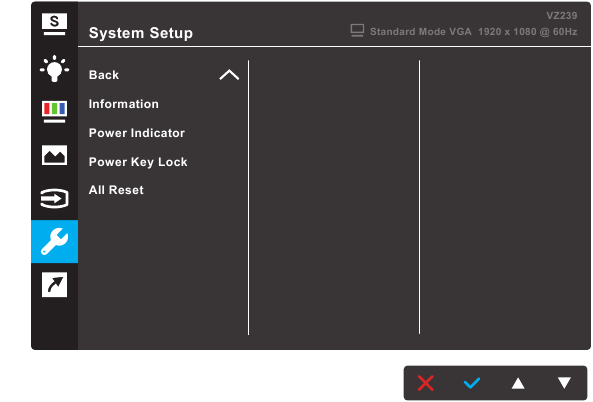

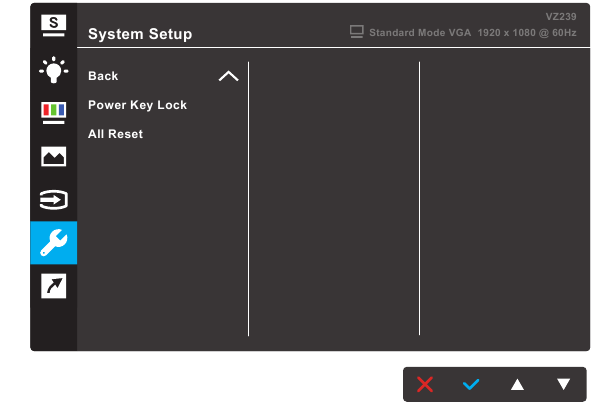

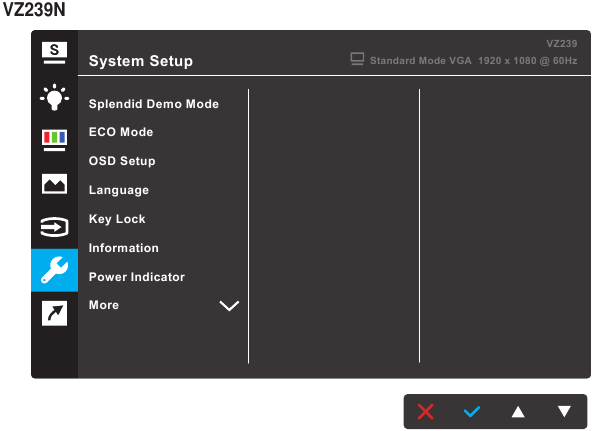

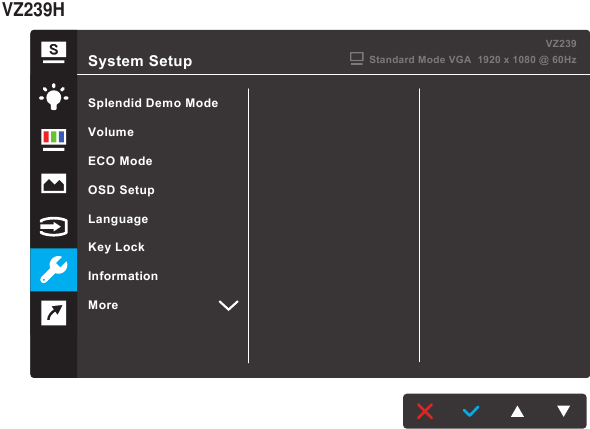

6. System Setup
   Pas de systeemconfiguratie aan.






   • Splendid Demo Mode: Activeer de demomodus voor de Splendid-functie.
   • Volume (alleen voor modellen VZ239H/VZ239Q): Pas het volumeniveau aan.
   • DisplayPort Stream (alleen voor model VZ239Q): Selecteer DP 1.1 of DP 1.2.
   • ECO Mode: Activeer de ecologiemodus om stroom te besparen.
   • OSD Setup: Pas de OSD Timeout, DDC/CI en Transparency (transparantie) van het OSD-scherm aan.
   • Language: Selecteer de OSD-taal.
   • Key Lock: Druk langer dan vijf seconden op de tweede knop aan de rechterkant om de toetsvergrendelingsfunctie te activeren.
   • Information: Toon de monitorinformatie.

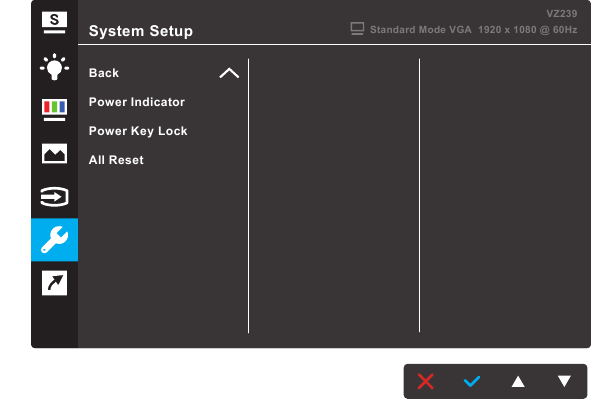

   • More: Keer terug naar de volgende pagina van System Setting (Systeeminstelling).
   • Back: Keer terug naar de vorige pagina van System Setting (Systeeminstelling).
   • Power Indicator: Schakel de aan/uit-knop van de stroom-LED in/uit.
   • Power Key Lock: Schakel de aan/uit-knop in/uit.
   • All Reset: Selecteer YES (ja) om alle instellingen terug te zetten naar de fabrieksinstellingen.

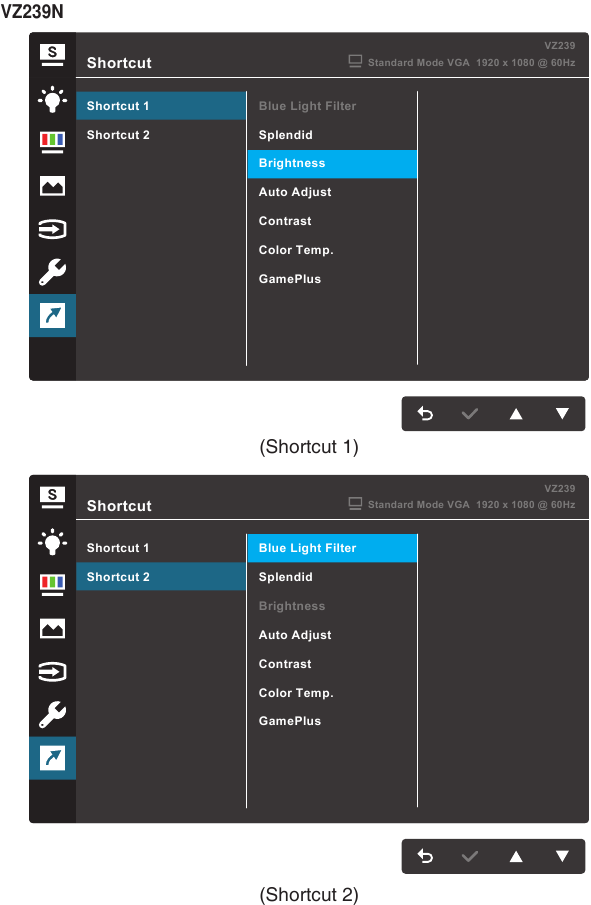

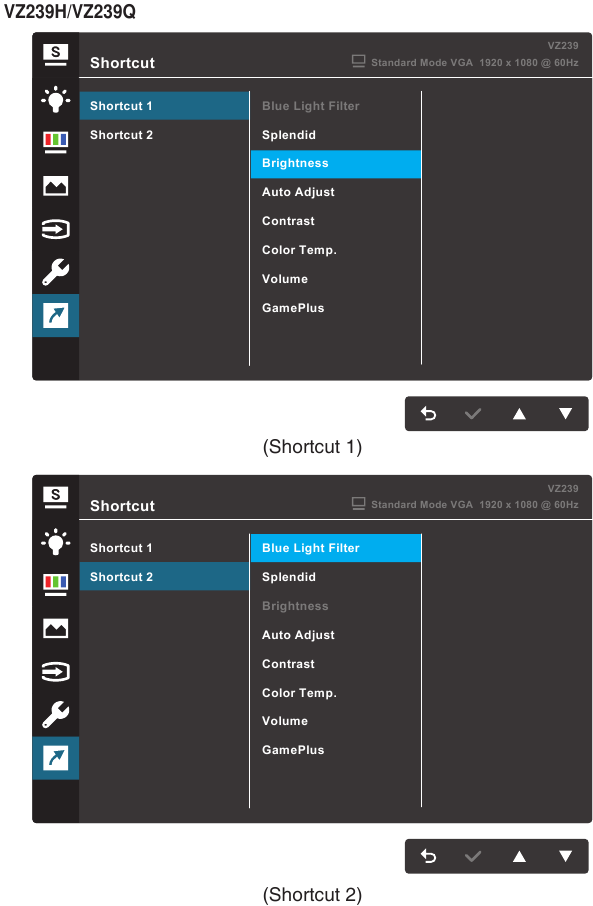

7. Shortcut
   Wijs de specifieke functie toe aan de twee sneltoetsen.


   • Shortcut 1: Wijs een functie toe aan de Shortcut Key1.
     Beschikbare opties: Blue Light Filter, Splendid, Brightness, Auto Adjust, Contrast, Color Temp., Volume (alleen voor modellen VZ239H/VZ239Q) en GamePlus. De standaardinstelling is Brightness.
   • Shortcut 2: Wijs een functie toe aan de Shortcut Key2.
     Beschikbare opties: Blue Light Filter, Splendid, Brightness, Auto Adjust, Contrast, Color Temp., Volume (alleen voor modellen VZ239H/VZ239Q) en GamePlus. De standaardinstelling is Blue Light Filter.

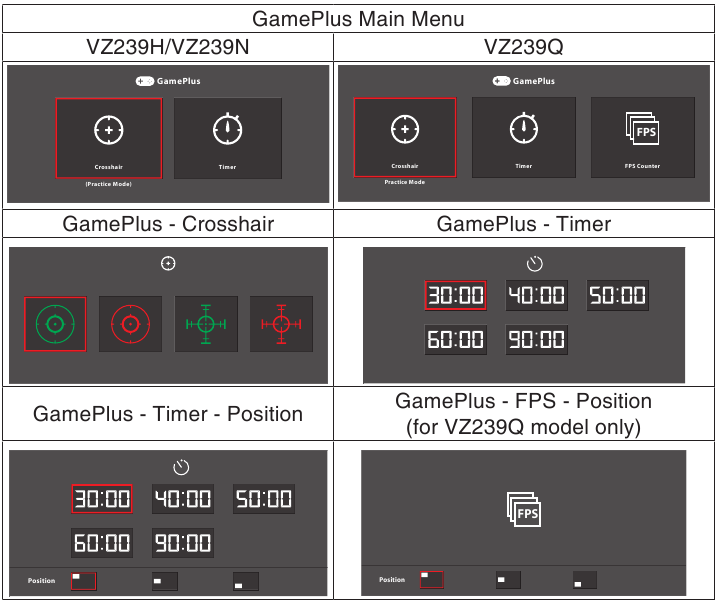

GamePlus-functie

De GamePlus-functie biedt een toolkit en creëert een betere gamingomgeving voor gebruikers bij het spelen van verschillende soorten games. Met de Crosshair-overlay met vier verschillende opties voor het vizier kunt u degene kiezen die het beste past bij de game die u speelt. De onscreen Timer kan aan de linkerkant van het scherm worden geplaatst om de verstreken speeltijd bij te houden. De FPS-teller (frames per seconde) laat u weten hoe vloeiend de game loopt (alleen voor model VZ239Q).
Om GamePlus te activeren:

1. Druk op de knop Menu om de OSD-menu te activeren.
2. Druk op de knop of om Shortcut (Snelkoppeling) te selecteren. Druk vervolgens op de knop om de Shortcut (Snelkoppeling)-menu te openen.
3. Druk op de knop of om Shortcut 1 of Shortcut 2 te selecteren.
4. Druk op de knop om het submenu Shortcut 1 of Shortcut 2 te openen.
5. Druk op de knop of om GamePlus te selecteren. Druk vervolgens op de knop om het submenu GamePlus te bevestigen.
6. Druk op de knop of om Crosshair (Vizier), Timer of FPS Counter (FPS-teller) (alleen voor model VZ239Q) te selecteren. Druk vervolgens op de knop om de selectie te bevestigen.
7. Druk herhaaldelijk op de knop om de OSD-menu te verlaten.
8. Druk op de toegewezen Shortcut Key1 of Shortcut Key2 om de GamePlus-hoofdmenu te activeren.


Specificaties

*Specificaties kunnen zonder kennisgeving worden gewijzigd.
** Een schermhelderheid van 200 nits meten zonder audio-/USB-/kaartlezerverbinding.

Probleemoplossing (FAQ)

Ondersteunde timinglijst

VESA/IBM-modi ondersteunen timing

* Modi die niet in de tabel voorkomen, worden mogelijk niet ondersteund. Voor een optimale resolutie raden we aan een modus te kiezen die in de bovenstaande tabel staat.

Veiligheidsinformatie

• Lees, voordat u de monitor installeert, zorgvuldig alle documentatie die met het pakket is meegeleverd.
• Om brand of elektrocutie te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoge spanningen in de monitor kunnen leiden tot ernstig lichamelijk letsel.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Voordat u het product gebruikt, moet u ervoor zorgen dat alle kabels correct zijn aangesloten en dat de voedingskabels niet beschadigd zijn. Neem onmiddellijk contact op met uw dealer als u schade ontdekt.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voldoende ventilatie is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label is aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw lokale stroomnorm.
• Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar hij nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Koppel het apparaat los tijdens een onweersbui of als het voor een lange tijd niet zal worden gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroompieken.
• Steek nooit voorwerpen in de sleuven op de monitorbehuizing en mors er geen vloeistoffen in.
• Om een goede werking te garanderen, mag u de monitor alleen gebruiken met UL-gecertificeerde computers die beschikken over de juiste geconfigureerde stopcontacten die zijn gemarkeerd tussen 100-240V AC.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
• Als u technische problemen ondervindt met de monitor, neem dan contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Dit product kan chemicaliën bevatten waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

Verzorging en reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u de kabels en het netsnoer beter loskoppelen. Volg de juiste tiltechnieken bij het plaatsen van de monitor. Pak bij het optillen of dragen van de monitor de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het monitoroppervlak met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reiniger die alcohol of aceton bevat. Gebruik een reiniger die bedoeld is voor gebruik met het LCD-scherm. Spuit nooit reiniger rechtstreeks op het scherm, omdat het in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan flikkeren tijdens het eerste gebruik vanwege de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om ervoor te zorgen dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijkmatige helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer dezelfde afbeelding urenlang wordt weergegeven, kan een nabeeld van het vorige scherm achterblijven nadat de afbeelding is gewijzigd. Het scherm zal langzaam herstellen of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of knippert, of niet meer kan werken, neem dan contact op met uw dealer of servicecentrum om het te laten repareren. Repareer het scherm niet zelf!

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-websites
   De ASUS-websites wereldwijd bieden actuele informatie over ASUS-hardware- en softwareproducten. Raadpleeg http://www.asus.com
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten die door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.
