Asus VG289 Series, VG289Q Handleiding

Inhoud van de verpakking

Controleer uw verpakking op de volgende items:

• LCD-monitor
• Snelstartgids
• Garantiekaart
• 1x Stroomkabel
• 1x Adapter
• 1x DisplayPort-kabel (optioneel)
• 1x HDMI-kabel (optioneel)

Neem onmiddellijk contact op met uw verkoper als een van de bovenstaande items beschadigd is of ontbreekt.

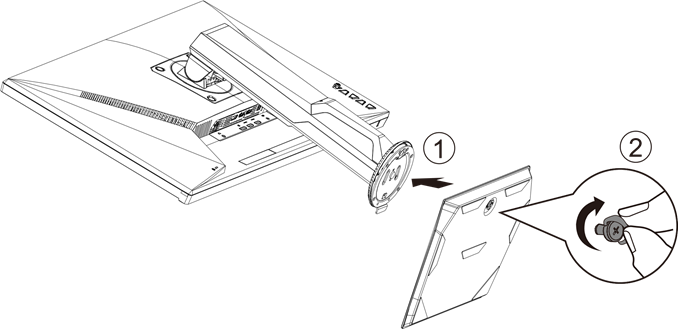

De monitor monteren

Om de monitor te monteren:

OPMERKING:
Tijdens het monteren van de monitorarm/-voet raden we aan de monitor in de EPS-verpakking (geëxpandeerd polystyreen) te laten zitten.

1. Lijn het schroefgat op de arm uit met de meegeleverde schroef op de voet. Steek vervolgens de voet in de arm.
2. Zet de voet vast aan de arm door de meegeleverde schroef vast te draaien.

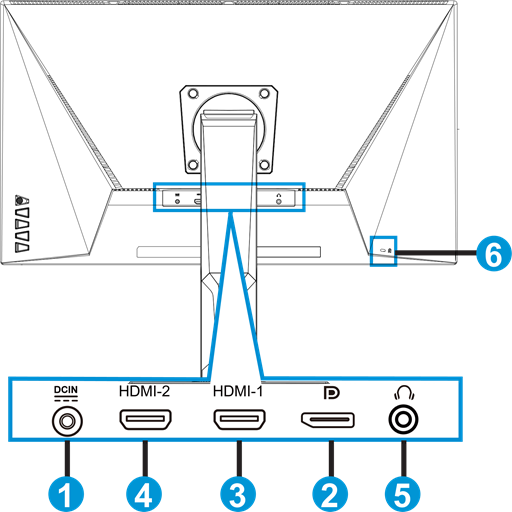

Kabels aansluiten

Achterkant van de LCD-monitor

1. DC-IN-poort
2. DisplayPort
3. HDMI-1-poort
4. HDMI-2-poort
5. Oortelefoon - uitgang
6. Kensington-slot

Introductie van de monitor

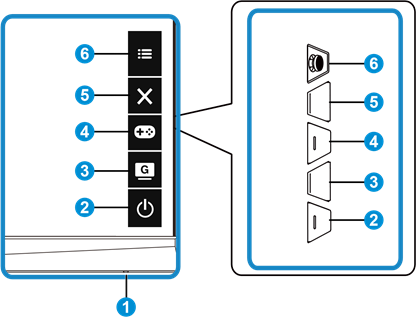

De bedieningsknop gebruiken

Gebruik de bedieningsknop aan de onderkant van de monitor om de beeldinstellingen aan te passen.

1. Stroomindicator:
   • De kleurdefinitie van de stroomindicator is zoals in de onderstaande tabel.

2. Aan/uit-knop:
   • Druk op deze knop om de monitor aan/uit te zetten.
3. GameVisual:
   • • Druk op deze sneltoets om te schakelen tussen acht vooraf ingestelde videomodi (Scenery Mode, Racing Mode, Cinema Mode, RTS/RPG Mode, FPS Mode, sRGB Mode, MOBA Mode en User Mode) met GameVisual™ Video Intelligence Technology.
4. GamePlus-knop:
   • GamePlus: De GamePlus-functie biedt een toolkit en creëert een betere spelomgeving voor gebruikers bij het spelen van verschillende soorten games. Met name de Crosshair-functie is speciaal ontworpen voor nieuwe gamers of beginners die geïnteresseerd zijn in First Person Shooter (FPS)-games.
     Om GamePlus te activeren:
   • Druk op de GamePlus Button (GamePlus-knop) om het GamePlus-hoofdmenu te openen.
   • Activeer de functie Crosshair, Timer of FPS Counter (FPS-teller) of Display Alignment (Schermuitlijning).
   • Beweeg de button (knop) omhoog/omlaag om te selecteren en druk op om de gewenste functie te bevestigen. Druk op om uit te schakelen en te verlaten.
   • Crosshair/Timer/FPS Counter is verplaatsbaar door op 5-way key (5-wegtoets) te drukken.

GamePlus-hoofdmenu	GamePlus-Crosshair	GamePlus-Timer

5. Close Button (Sluitknop):
   • Verlaat het OSD-menu.
6. (5-way) Button (5-wegknop):
   • Schakelt het OSD-menu in. Activeert het geselecteerde OSD-menu-item.
   • Verhoogt/verlaagt waarden of verplaatst uw selectie omhoog/omlaag/links/rechts

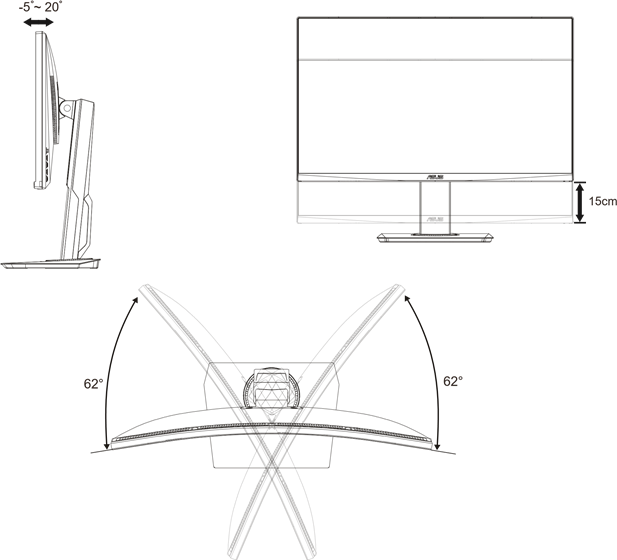

De monitor aanpassen

• Voor een optimaal zicht raden we aan dat u naar de voorkant van de monitor kijkt en de monitor vervolgens aanpast aan de hoek die voor u het prettigst is.
• Houd de voet vast om te voorkomen dat de monitor valt wanneer u de hoek verandert.
• U kunt de hoek van de monitor aanpassen van +20˚ tot -5˚ en het maakt een draaihoek van 62˚ mogelijk van links of rechts. U kunt ook de hoogte van de monitor aanpassen binnen 15 cm.


De arm/voet loskoppelen

(voor VESA-wandmontage)

De afneembare voet van deze monitor is speciaal ontworpen voor VESA-wandmontage.

Om de arm/voet los te koppelen

1. Koppel de stroom- en signaalkabels los. Leg de monitor voorzichtig met de voorkant naar beneden op de EPS-verpakking.
2. Verwijder de schroefafdekkingen.
3. Verwijder de vier (4) schroeven waarmee de arm aan de achterkant van de monitor is bevestigd.
4. Koppel de voet (arm en voet) los van de monitor.


OPMERKING:

• De VESA-wandmontagekit (100 x 100 mm) wordt afzonderlijk aangeschaft.
• Gebruik alleen de UL-gecertificeerde wandmontagebeugel met een minimumgewicht/belasting van 28,8 kg (schroefmaat: M4 x 10 mm).

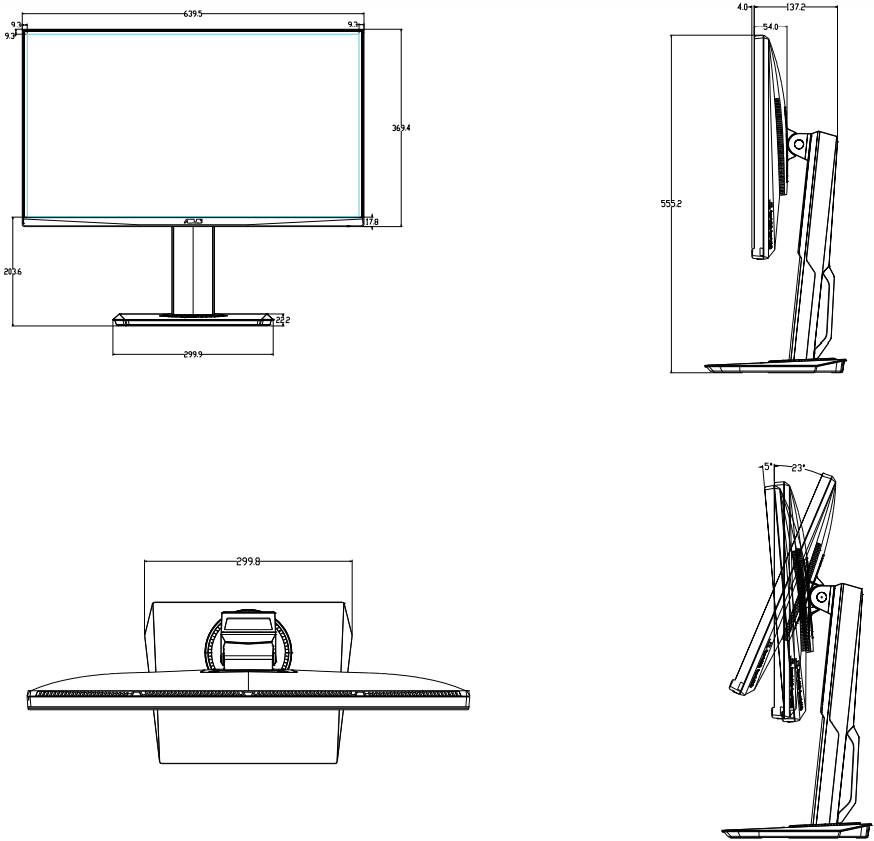

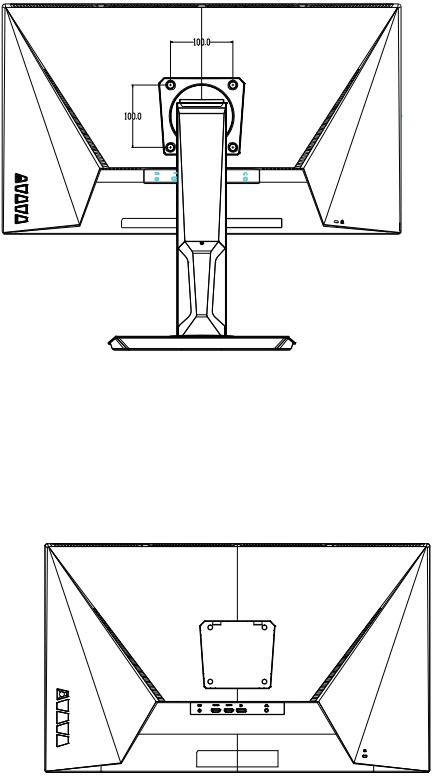

Omtrekdimensie

Eenheid: mm [inch]

OSD (On-Screen Display) menu (OSD (schermmenu))

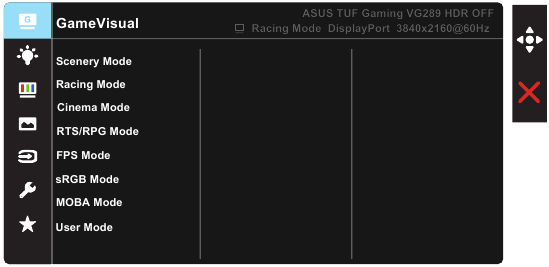

Hoe te herconfigureren

1. Druk op het midden van de 5-way om het OSD-menu te activeren.
2. Druk op de en knoppen om tussen de opties in het menu te schakelen. Terwijl u van het ene pictogram naar het andere gaat, wordt de optienaam gemarkeerd.
3. Om het gemarkeerde item in het menu te selecteren, drukt u op de Center-toets.
4. Druk op de en knoppen om de gewenste parameter te selecteren.
5. Druk op de Center-toets om de schuifbalk te openen en gebruik vervolgens de en knoppen, volgens de indicatoren in het menu, om uw wijzigingen aan te brengen.
6. Druk op de om naar het linker-/rechtermenu te gaan.

OSD-functie introductie

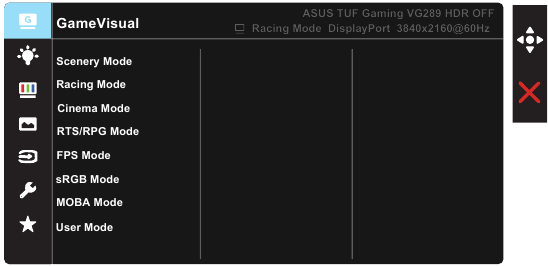

1. GameVisual
   Deze functie bevat acht subfuncties die u naar wens kunt selecteren. Elke modus heeft de selectie Reset, waarmee u uw instelling kunt behouden of kunt terugkeren naar de vooraf ingestelde modus.

   • Scenery Mode: Dit is de beste keuze voor het weergeven van landschapsfoto's met GameVisual™ Video Intelligence Technology.
   • Racing Mode: Dit is de beste keuze voor het spelen van racegames met GameVisual™ Video Intelligence Technology.
   • Cinema Mode: Dit is de beste keuze voor het bekijken van films met GameVisual™ Video Intelligence Technology.
     RTS/RPG Mode: Dit is de beste keuze voor het spelen van Real-Time Strategy(RTS)/ Role-Playing Game(RPG) met GameVisual™ Video Intelligence Technology.
   • FPS Mode: Dit is de beste keuze voor het spelen van First Person Shooter-games met GameVisual™ Video Intelligence Technology.
   • sRGB Mode: Dit is de beste keuze voor het bekijken van foto's en afbeeldingen van pc's.
   • MOBA Mode : Dit is de beste keuze voor Multiplayer Online Battle Arena (MOBA)-games die worden gespeeld met GameVisual™ Video intelligence Technology.
   • User Mode: Meer items zijn aanpasbaar in het menu Kleur.

OPMERKING:

• In de Racing Mode zijn de functies Verzadiging, Scherpte en ASCR niet door de gebruiker te configureren.
• In de sRGB zijn de functies Verzadiging, Huidskleur, Kleurtemp., Scherpte, Helderheid, Contrast en ASCR niet door de gebruiker te configureren.
• In de MOBA Mode zijn de functies Verzadiging, Scherpte en ASCR niet door de gebruiker te configureren.

2. Blue Light Filter
   Pas het energieniveau aan van blauw licht dat wordt uitgestraald door de LED-achtergrondverlichting.

   • Level 0: Geen verandering.
   • Level 1~4: Hoe hoger het niveau, hoe meer blauw licht er wordt verminderd.

OPMERKING:

• Wanneer Blue Light Filter is geactiveerd, worden de standaardinstellingen van Racing Mode automatisch geïmporteerd.
• Tussen niveau 1 en niveau 3 is de functie Helderheid door de gebruiker te configureren.
• Niveau 4 is een geoptimaliseerde instelling. Het voldoet aan de TUV Low Blue Light-certificering. De functie Helderheid kan niet door de gebruiker worden geconfigureerd.

OPMERKING:
Raadpleeg het volgende om vermoeide ogen te verlichten:

• Gebruikers moeten wat tijd wegnemen van het scherm als ze lange uren werken. Het wordt aangeraden om korte pauzes te nemen (minstens 5 minuten) na ongeveer 1 uur continu werken achter de computer. Het nemen van korte en frequente pauzes is effectiever dan één langere pauze.
• Om vermoeide ogen en droogheid in uw ogen te minimaliseren, moeten gebruikers het oog periodiek laten rusten door zich te concentreren op objecten die ver weg zijn.
• Oogoefeningen kunnen helpen om vermoeide ogen te verminderen. Herhaal deze oefeningen vaak. Raadpleeg een arts als de vermoeide ogen aanhouden. Oogoefeningen:
  1. Herhaal het op en neer kijken\
  2. Rol langzaam met uw ogen
  3. Beweeg uw ogen diagonaal.
• Hoogenergetisch blauw licht kan leiden tot vermoeide ogen en AMD (leeftijdsgebonden maculadegeneratie). Blauwlichtfilter om 70% (max.) schadelijk blauw licht te verminderen om CVS (Computer Vision Syndrome) te vermijden.

3. Color
   Selecteer de gewenste afbeeldingskleur via deze functie.

   • Brightness: Het aanpassingsbereik is van 0 tot 100.
   • Contrast: Het aanpassingsbereik is van 0 tot 100.
   • Saturation: Het aanpassingsbereik is van 0 tot 100.
   • Color Temp.: Bevat drie vooraf ingestelde kleurmodi (Cool, Normal, Warm) en User Mode (gebruikersmodus).
   • Skin Tone: Bevat drie kleurmodi, waaronder Reddish (roodachtig), Natural (natuurlijk) en Yellowish (gelig).
     OPMERKING:
     In de User Mode (gebruikersmodus) zijn kleuren van R (rood), G (groen) en B (blauw) door de gebruiker te configureren; het aanpassingsbereik is van 0 ~ 100.

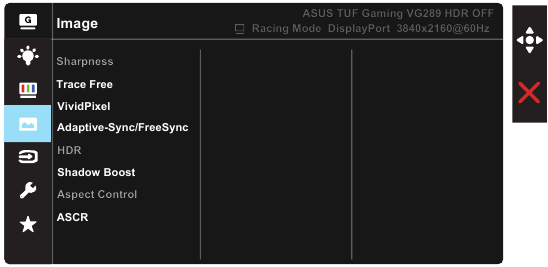

4. Image
   U kunt de afbeeldingsscherpte, Trace Free, VividPixel, Adaptive-Sync/FreeSync, HDR, Shadow Boost, Aspect Control, ASCR aanpassen via deze hoofdfunctie.

   • Sharpness: Past de scherpte van de afbeelding aan. Het aanpassingsbereik is van 0 tot 100.
   • Trace Free: Versnelt de responstijd met Over Drive-technologie. Het aanpassingsbereik is van lager 0 tot sneller 100.
   • VividPixel: Exclusieve ASUS-technologie die levensechte beelden levert voor kristalhelder en detailgericht kijkplezier. Het aanpassingsbereik is van 0 tot 100.
   • Adaptive-Sync/FreeSync: Het kan een Adaptive-Sync/FreeSync-ondersteunde grafische bron in staat stellen om de vernieuwingsfrequentie van het scherm dynamisch aan te passen op basis van typische frame rates van de inhoud voor energiezuinige, vrijwel stottervrije weergave-updates met lage latentie.
   • HDR:High Dynamic Range (hoog dynamisch bereik). Bevat twee HDR-modi (ASUS Cinema HDR en ASUS Gaming HDR).
   • Shadow Boost:De donkere kleurverbetering past de gamma-curve van de monitor aan om de donkere tonen in een afbeelding te verrijken, waardoor donkere scènes en objecten veel gemakkelijker te vinden zijn.
   • Aspect Control: Past de beeldverhouding aan op "Full" (volledig), "4:3".
   • ASCR: Selecteer ON (aan) of OFF (uit) om de dynamische contrastratiofunctie in of uit te schakelen. ASCR is uitgeschakeld wanneer ELMB is ingeschakeld.
     OPMERKING:
     Kies 4:3 om de afbeelding weer te geven volgens de oorspronkelijke beeldverhouding van de invoerbron.
5. Input Select
   Selecteer de ingangsbron via HDMI-1, HDMI-2 of DisplayPort-ingangssignaal.

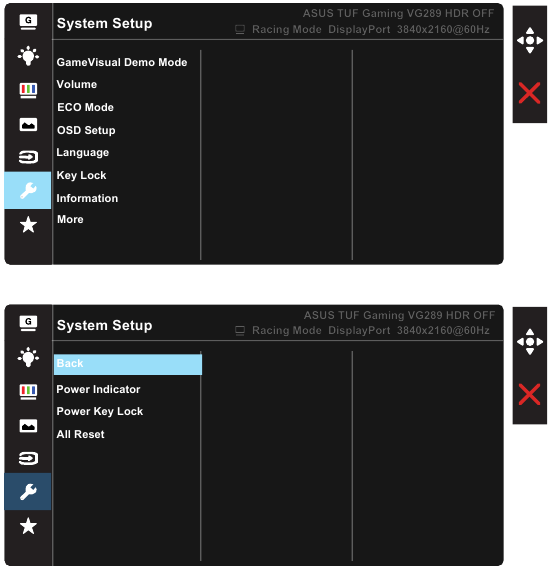

6. System Setup
   Past de systeemconfiguratie aan.

   • GameVisual Demo Mode: Activeer de demomodus voor de GameVisual-functie.
   • Volume: Past het niveau van het uitgangsvolume aan. ECO Mode: Activeer de ecologiemodus om energie te besparen.
   • OSD Setup: Past de OSD Timeout (OSD-time-out), DDC/CI en Transparency (transparantie) van het OSD-scherm aan.
   • Language: Selecteer de OSD-taal. De selecties zijn: English, French, German, Spanish, Italian, Dutch, Russian, Poland, Czech, Croatia, Hungary, Romania, Portugal, Turkey, Simplified Chinese, Traditional Chinese, Japanese, Korean, Persian, Thai en Indonesian.
   • Key Lock: Schakel alle toetsfuncties uit. Houd de knop omlaag langer dan vijf seconden ingedrukt om de toetsvergrendelingsfunctie uit te schakelen.
   • Information: Geeft de monitorinformatie weer.
   • More: Ga terug naar de volgende pagina van de systeeminstellingen.
   • Back: Ga terug naar de vorige pagina van de systeeminstellingen.
   • Power Indicator: Schakel de LED-stroomindicator in/uit.
   • Power Key Lock: Om de aan/uit-knop uit te schakelen/in te schakelen.
   • All Reset: Selecteer "Yes" (ja) om alle instellingen terug te zetten naar de fabrieksinstellingen.

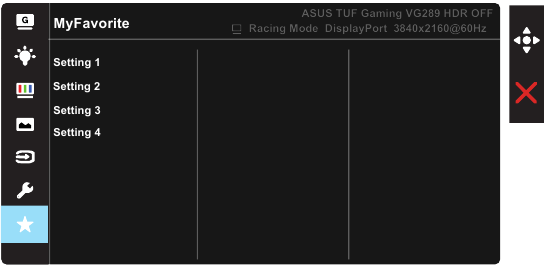

7. MyFavorite
   Laad/sla alle instellingen op de monitor op.


Onderhoud en reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u het beste de kabels en het netsnoer loskoppelen. Volg de juiste tiltechnieken bij het plaatsen van de monitor. Pak bij het optillen of dragen van de monitor de randen van de monitor vast. Til het display niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het oppervlak van de monitor met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reiniger die alcohol of aceton bevat. Gebruik een reiniger die bedoeld is voor gebruik met het LCD-scherm. Spuit nooit reiniger rechtstreeks op het scherm, omdat dit in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan tijdens het eerste gebruik flikkeren als gevolg van de aard van het fluorescentielicht. Schakel de Power Switch (aan/uit-schakelaar) uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijkmatige helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer dezelfde afbeelding urenlang wordt weergegeven, kan er een nabeeld van het vorige scherm achterblijven nadat u de afbeelding hebt gewijzigd. Het scherm herstelt zich langzaam of u kunt de Power Switch (aan/uit-schakelaar) urenlang uitschakelen.
• Neem contact op met uw dealer of servicecentrum om het te repareren als het scherm zwart wordt of knippert, of niet meer werkt. Repareer het scherm niet zelf!

Specificaties

Probleemoplossing (FAQ)

Ondersteunde timinglijst

DP

HDMI

* De modi die niet in de bovenstaande tabellen staan, worden mogelijk niet ondersteund. Voor een optimale resolutie raden we u aan een modus te kiezen die in de bovenstaande tabellen staat.

Waar u meer informatie kunt vinden

Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

ASUS-websites
De ASUS-websites wereldwijd bieden actuele informatie over ASUS hardware- en softwareproducten. Raadpleeg http://www.asus.com

Optionele documentatie
Uw productpakket kan optionele documentatie bevatten die door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.

Veiligheidsinformatie

• Lees voordat u de monitor instelt zorgvuldig alle documentatie die bij de verpakking is geleverd.
• Om brand of elektrische schok te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoogspanning in de monitor kan ernstig lichamelijk letsel veroorzaken.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Controleer voordat u het product gebruikt of alle kabels correct zijn aangesloten en of de stroomkabels niet beschadigd zijn. Als u schade vaststelt, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij voor voldoende ventilatie is gezorgd.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label is aangegeven. Als u niet zeker bent van het type voeding in uw huis, raadpleeg dan uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw lokale stroomstandaard.
• Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schok.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar hij nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Haal de stekker uit het stopcontact tijdens onweer of als het apparaat langere tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade door stroomstoten.
• Duw nooit voorwerpen in de openingen van de monitorbehuizing en mors er geen vloeistoffen in.
• Om een bevredigende werking te garanderen, mag u de monitor alleen gebruiken met UL-vermelde computers met daarvoor geconfigureerde contactdozen met een markering tussen 100 ~ 240V AC.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn
• Als u technische problemen met de monitor ondervindt, neem dan contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Zorg voor een aardverbinding voordat de netstekker op het elektriciteitsnet wordt aangesloten. En wanneer u de aardverbinding loskoppelt, moet u deze loskoppelen nadat u de stekker uit het stopcontact hebt getrokken.

Het gebruik van andere dan gespecificeerde hoofdtelefoons of oortelefoons kan leiden tot gehoorverlies als gevolg van te hoge geluidsdruk.

Gebruikte conventies in deze handleiding

WAARSCHUWING: Informatie om letsel aan uzelf te voorkomen wanneer u een taak probeert te voltooien.

VOORZICHTIG: Informatie om schade aan de componenten te voorkomen wanneer u een taak probeert te voltooien.

BELANGRIJK: Informatie die u MOET volgen om een taak te voltooien.

LET OP: Tips en aanvullende informatie om u te helpen bij het voltooien van een taak.
