Bose 151 handleiding
Hoe en waar de Bose 151-luidsprekers te gebruiken

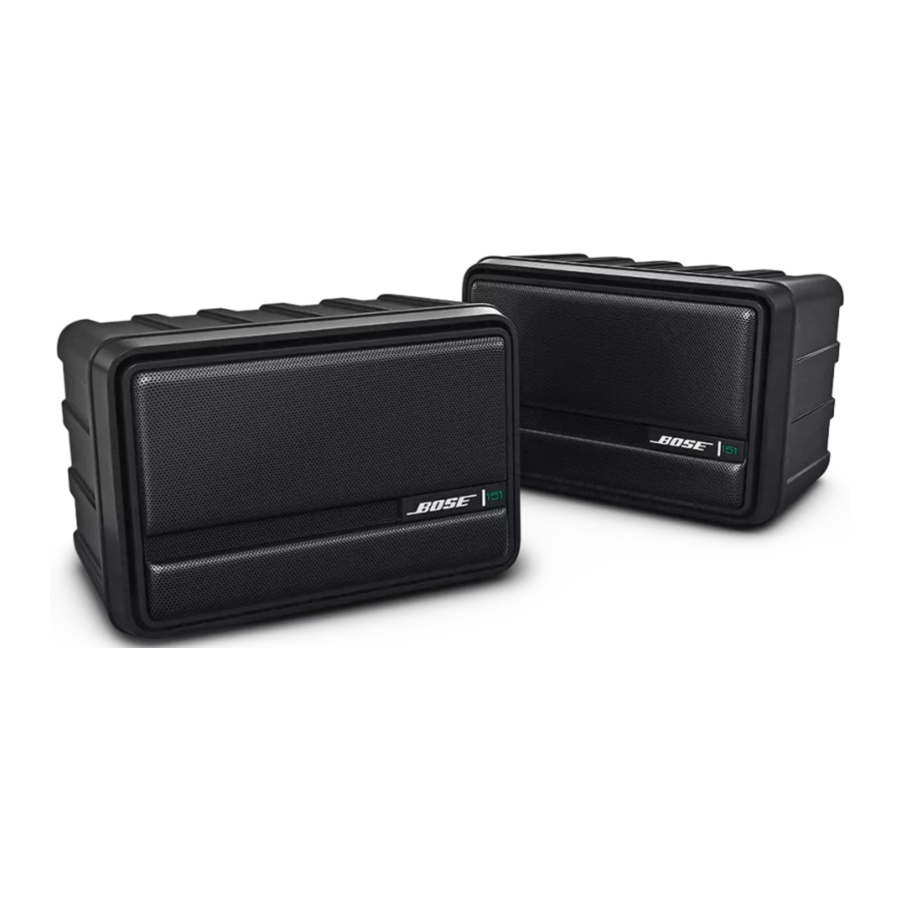

Bedankt voor uw aankoop van de Bose 151-omgevingsluidsprekers. Hun eigen Bose-technologieën en weerbestendige constructie bieden u zowel binnen als buiten luisterplezier. Bose 151-luidsprekers zijn ontworpen om de uitdagingen van het hele jaar door buiten te weerstaan.
Ze kunnen Bose-kwaliteitsgeluid leveren aan gebieden waar u werkt, speelt en buiten ontspant. Van tuinhuisje tot werkplaats, van terras tot zwembad, ze zullen uw muzikale plezier verlengen. U kunt zelfs 151 luidsprekers aan boord van uw boot installeren.
U kunt deze luidsprekers ook binnenshuis gebruiken, in ruimtes waar een hoge luchtvochtigheid heerst, zoals een binnenzwembad of badkamer.
Nadat u hebt besloten waar u uw 151 luidsprekers wilt gebruiken, kunt u de optionele weerbestendige montage- en installatieaccessoires van Bose overwegen. (Zie "Accessoires")

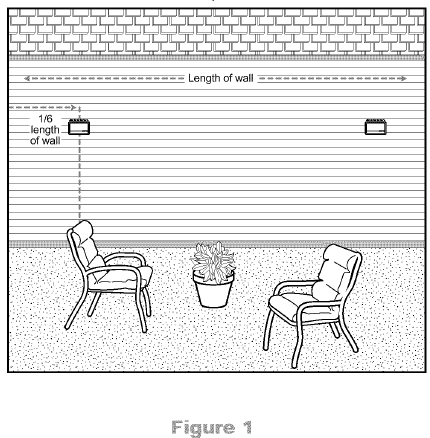

Bepaal waar u de luidsprekers wilt plaatsen
Voor het beste resultaat monteert u beide luidsprekers op dezelfde muur, gericht op de luisterruimte. Zorg ervoor dat ze niet tegenover elkaar staan. (Als u buiten geen bestaande muur gebruikt, beschouw dan de lengte van uw luisterruimte als uw "muur".)
Meet de lengte van de muur en deel die lengte door zes. Plaats één luidspreker eenzesde van de lengte vanaf het linkereinde van de muur. Plaats de andere luidspreker eenzesde van de lengte vanaf het rechteruiteinde (zie afbeelding 1).
Plaats één luidspreker eenzesde van de weg vanaf elk uiteinde van de muur.
Als u uw 151 luidsprekers buitenshuis plaatst, sluit u ze waarschijnlijk aan op een versterker of receiver die zich binnen bevindt.
Opmerking: Het kan raadzaam zijn een elektricien te raadplegen die indien nodig draden ondergronds of door muren kan leiden.
Of u ze nu binnen of buiten monteert, overweeg het volgende:
- Meet de lengte van de luidsprekerkabels die u nodig hebt om elke luidspreker op uw receiver of versterker aan te sluiten. Raadpleeg de aanbevelingen voor draaddikte onder "Technische informatie" om de draaddikte te bepalen die u nodig hebt
- Het is belangrijk dat er niet over de luidsprekerkabel wordt gestruikeld, dat deze niet bekneld raakt of eraan wordt getrokken. Bepaal de beste route om de draad te beschermen.
- Ongeacht waar u uw luidsprekers plaatst, zorg ervoor dat ze niet kunnen vallen en verwondingen kunnen veroorzaken. Zie "Accessoires".
- Bose 151-luidsprekers zijn niet magnetisch afgeschermd. Houd ze op minstens 23 cm (9 inch) afstand van een videoscherm of monitor.
Opmerking: Magneten in de luidsprekers hebben invloed op een bootkompas. Houd hier rekening mee bij het kiezen van een luidsprekerlocatie, of zorg ervoor dat u deze afwijking corrigeert.
- Op een boot kunt u de luidsprekers op het oppervlak monteren of ze gelijk met het schot monteren. (Zie "Accessoires")
Opmerking: Om 151 luidsprekers gelijk met het schot in een boot te monteren, moet u een gat in het schot voor elke luidspreker snijden. Het kan raadzaam zijn een installateur van maritieme elektronica (in dienst van de meeste jachtwerven) te raadplegen voordat u gaten snijdt.
De luidsprekers uitpakken
Pak elke luidspreker voorzichtig uit. Bewaar de doos en het verpakkingsmateriaal voor mogelijk later gebruik. Als een van beide luidsprekers beschadigd lijkt, gebruik ze dan niet. Pak beide luidsprekers terug in de originele doos en neem onmiddellijk contact op met uw erkende Bose-dealer.
Hoe de 151 luidsprekers van Bose aan te sluiten
Schakel uw receiver of versterker uit en trek de stekker uit het stopcontact (het wisselstroomnet) voordat u aansluitingen maakt.
De luidsprekerkabel kiezen
Zorg ervoor dat u de juiste draaddikte (dikte) van de luidsprekerkabel gebruikt. Standaard lintkabel (2-aderige, 18-gauge draad die te vinden is in elektriciteits- en bouwmarkten) werkt voor de meeste toepassingen. Als uw luidsprekers meer dan 9 m (30 voet) van de receiver of versterker verwijderd zijn, raadpleeg dan de draadaanbevelingen onder "Technische informatie" of neem contact op met uw erkende Bose-dealer.
Als u besluit de luidsprekerkabel door een muur of onder de grond te laten lopen, controleer dan de plaatselijke bouwvoorschriften of neem contact op met een elektricien voordat u verdergaat.
Opmerking: Zorg ervoor dat u voldoende kabel knipt om van de receiver naar elke luidspreker te reiken.
De kabel correct gebruiken
De luidsprekerkabel bestaat uit twee geïsoleerde draden. De isolatie rond de ene draad is gestreept, omboord of geribbeld. Deze gemarkeerde draad is altijd positief. De effen draad is altijd negatief. Deze komen overeen met de rode (+) en zwarte (-) aansluitingen aan de achterkant van de luidspreker, receiver of versterker. Zorg ervoor dat u elke draad op de juiste aansluiting aansluit (positief op positief, negatief op negatief).
- Bereid de uiteinden van elke kabel voor
Strip aan de uiteinden van elke kabel ongeveer 12 mm (1/2 inch) isolatie van beide draden. Draai de blanke uiteinden van elke draad.
- Sluit de kabels aan op uw luidsprekers
Draai aan de achterkant van uw luidspreker de zeskantknop op één aansluitklem los. Dit onthult een kleine opening door de klem. Steek het blanke uiteinde van een draad in de opening. Draai de knop vast om de draad vast te zetten. Steek nu de tweede draad in de tweede aansluitklem (zie afbeelding 2).
Steek het blanke draadeinde in de opening op de aansluitklem.
- Bescherm de kabel
Zie "Hoe de Bose 151-luidsprekers te onderhouden" om blootliggende draden tegen weersinvloeden te beschermen.
De aansluitingen maken
- Sluit de eerste kabel aan op het linkerkanaal van uw receiver of versterker.
- Bevestig de gemarkeerde draad aan het ene uiteinde aan de rode (+) aansluiting.
- Bevestig de effen draad aan dat uiteinde aan de zwarte (-) aansluiting.
- Sluit het andere uiteinde van dezelfde kabel aan op uw linkerluidspreker.
- Bevestig de gemarkeerde draad aan de rode (+) aansluitklem.
- Bevestig de effen draad aan de zwarte (-) aansluitklem.
- Sluit de tweede kabel aan op het rechterkanaal en de rechterluidspreker, volgens dezelfde procedure.
De aansluitingen controleren
Controleer de luidspreker- en receiver- of versterkeraansluitingen zorgvuldig. Zorg ervoor dat er geen losse draadjes de aansluitingen raken. Dit kan kortsluiting veroorzaken die een versterker of receiver kan beschadigen.
Draai alle losse aansluitingen vast voordat u de stekker van de receiver of versterker in het stopcontact steekt.
De aansluitingen testen
Om ervoor te zorgen dat uw luidsprekers correct werken:
- Stel uw receiver of versterker in op MONO (monofonisch) en zet hem aan. Stel de balansregeling in op normaal (gecentreerd).
- Plaats de luidsprekers minder dan 15 cm (6 inch) uit elkaar, tegenover elkaar.
- Speel enkele diepe baspassages van muziek af via de luidsprekers.
Het geluid moet afkomstig lijken te zijn van een punt tussen de twee luidsprekers. De bas moet vol en natuurlijk zijn. Zo niet, dan zijn uw aansluitingen mogelijk niet in fase. Draai de aansluitingen aan de achterkant van één luidspreker om. Herhaal vervolgens stap 1 — 3.
Accessoires
Bose Model SM-I buitenmontagebeugels geven stevige ondersteuning aan 151 luidsprekers die aan een plank, muur, plafond, dakoverstek of boot zijn bevestigd. U kunt de beugels horizontaal of verticaal monteren en de hoek wijzigen om het geluid te richten.
Bose FM-I buitenmontagebeugels verankeren 151 luidsprekers veilig aan het schot van een boot. Deze beugels worden door het schotoppervlak geïnstalleerd, zodat alleen de luidspreker voorzijde en de beugelbekleding zichtbaar zijn.
Neem contact op met uw erkende Bose-dealer om deze beugels te bestellen of voor meer informatie erover. Of zie "Voor informatie".
Hoe de Bose 151-luidsprekers te onderhouden
De aansluitingen beschermen
De blanke draadeinden van de luidsprekerkabel kunnen worden aangetast door blootstelling aan de elementen. Dit geldt vooral voor blootstelling aan zout water.
U kunt een siliconenkit gebruiken, zoals RTV-lijm, om de aansluitingen te beschermen. Het is algemeen verkrijgbaar in bouwmarkten. Als u kit gebruikt, breng deze dan pas aan nadat de draden zijn aangesloten en de knoppen zijn vastgedraaid. Controleer de kit jaarlijks en breng deze indien nodig opnieuw aan.
De luidsprekers reinigen
Gebruik een doek die is bevochtigd met een mild reinigingsmiddel en water om stof of vuil van de buitenkant van uw 151 luidsprekers te verwijderen. Of gebruik een slang om ze grondig met zoet water af te spoelen. Gebruik niet genoeg druk om water achter het rooster en in de driver of de akoestische poort te dwingen.
Problemen oplossen
Als u problemen ondervindt met uw 151 omgevingsluidsprekers, kunnen de onderstaande suggesties u mogelijk een serviceoproep besparen.
Als geen van beide luidsprekers speelt
- Controleer de instellingen op uw receiver of versterker. Raadpleeg de gebruikershandleiding die erbij is geleverd voor instructies over de instellingen.
Als de bas of hoge tonen zwak zijn
- Controleer de toonbalansinstelling op uw receiver of versterker.
Als slechts één luidspreker speelt
- Controleer de balansregeling op uw receiver of versterker.
- Controleer de draden die zijn aangesloten op de luidspreker die niet speelt. Zorg ervoor dat de draden in goede staat zijn en stevig zijn aangesloten. Raadpleeg de sectie "Uw luidsprekers aansluiten".
Als één luidspreker nog steeds niet speelt
Koppel de draden los van de luidspreker en de receiver of versterker. Koppel de andere kabel los van de luidspreker en sluit dat uiteinde van de kabel aan op de luidspreker die niet speelt.
- Als de luidspreker nog steeds niet speelt, zit het probleem in de luidspreker.
- Als de luidspreker nu speelt, ga dan verder met het zoeken naar de oorzaak van het probleem.
Koppel dezelfde kabel los van de versterker of receiver. Sluit deze aan op de andere uitgangen op de versterker of receiver.
- Als de luidspreker speelt, zit het probleem in de originele kabel die op die luidspreker was aangesloten.
- Als de luidspreker niet speelt, zit het probleem in dat kanaal van de receiver.
Als de bovenstaande oplossingen uw probleem niet oplossen, neem dan contact op met uw erkende Bose-dealer om een servicebeurt te regelen. Of, om rechtstreeks contact op te nemen met Bose, zie "Voor informatie". Bose Corporation zal alles in het werk stellen om het probleem op te lossen, binnen de voorwaarden van uw garantie.
Garantieperiode
Bose 151-omgevingsluidsprekers vallen onder een beperkte overdraagbare garantie van vijf jaar.
Details van de dekking staan op de garantiekaart die bij uw luidsprekers is geleverd. Vul het informatiegedeelte in, maak het los en stuur het naar Bose.
Voor informatie
Verenigde Staten
Bose Corporation, The Mountain
Framingham, MA 01701-9168
1-800-367-4008
Telefoonuren - ET (Eastern Time)
Weekdagen van 8.30 uur tot 20.00 uur
Zaterdagen van 9.00 uur tot 15.00 uur
Canada
Bose Ltd., 1-35 East Beaver Creek Rd.
Richmond Hill, Ontario L4B 1B3
1-800-465-2673
Telefoonuren - ET (Eastern Time)
Weekdagen van 9.00 uur tot 17.00 uur
Europees hoofdkantoor
Bose B.V., Nijverheidstraat 8
1135 GE Edam, Nederland
TEL 0299-390111
FAX 0299-390114
Australië
Bose Australia, Inc.
1 Sorrell Street
Parramatta, N.S.W. 2150
TEL 02 204-6111
FAX 02 204-6122
Oostenrijk
Bose Ges.m.b. H., Vienna Business Park
Wienerbergstrasse 7 (10.OG)
A-1100 Wenen
TEL 01-60404340
FAX 01-604043423
België
Bose N.V., Limesweg 2
B-3700 Tongeren
TEL 012-390800
FAX 012-390840
Denemarken
Bose A/S, Industrivej 7
2605 Brondby
TEL 4343-7777
FAX 4343-7818
Frankrijk
Bose S.A., 6, rue Saint Vincent
78100 Saint Germain en Laye
TEL 01-30616363
FAX 01-30614105
Duitsland
Bose GmbH, Max-Planck-Stral3e 36d
D-61381 Friedrichsdorf
TEL 06172-71040
FAX 06172-710419
Nederland
Bose Nijverheidstraat 8
1135 GE Edam
TEL 0299-3901 1 1
FAX 0299-390109
India
Bose Corporation India Private Limited
W-16. Greater Kailash-ll
New Delhi 110 048
TEL (011 ) 648 4462
FAX (011) 648 4463
Ierland
Bose Corporation
Carrickmacross. Co Monaghan
TEL 042-9661988
FAX 042-9661998
Italië
Bose S. p A. . Via del la Magliana 876
00148 Roma
TEL 06-65670802
FAX 06-65680167
Japan
Bose K.K.. Shibuya YT Building. 28-3
Maruyama-cho. Shibuya-ku. Tokyo 150
TEL 3-5489-0955
FAX 3-5489-0592
Noorwegen
Bose A/S. Solheimsgate 11
N-2001. Lillestrøm
TEL 63-817380
FAX 63-810819
Zweden
Bose A/S. JohanneFredsgatan 4
S-43153 Mölndal
TEL 31-878850
FAX 31-274891
Zwitserland
Bose AG. Rünenbergerstrasse 13
TEL 061-9815544
FAX 061-9815502
Verenigd Koninkrijk
Bose Limited
1 Ambley Green
Gillingham Business Park
Gillingham. Kent ME-8 ONJ
TEL 0870-741-4500
FAX 0870-741-4545
Andere locaties
Bose Service. 1 New York Avenue
Framingham. MA 01701-9168 USA
TEL (508) 766-1900
FAX (508) 766-1919
World Wide Web
www.bose.com
Technische informatie
Beschermende kenmerken
- Voorrooster van aluminium van vliegtuigkwaliteit
- Roestvrijstalen schroeven
- Driverconus van polymeervezelcomposiet
- Vernikkelde messing aansluitklemmen
- Syncom-computer kwaliteitscontrole
Drivercomplement
- Eén (1) 4,5 11 (11,4 cm) full-range omgevingsdriver per luidspreker
Behuizing
- Gegoten polypropyleen met dubbele poort
- Zwart of wit
Afmetingen
- 15,5 x 23,1 x 14,9 cm (6,1'H x 9,1'B x 5,9'D)
Compatibiliteit
- Geschat 40W IEC-vermogen; geschat 4 ohm. Compatibel met versterkers of receivers met een vermogen van 10-80 watt per kanaal
Geconditioneerd
- Ontworpen om bestand te zijn tegen:
- zoutnevel, zon, hoge luchtvochtigheid (100% RV)
- extreme temperaturen (-22 tot 140 0 F; -30 0 tot 60 0 C)
- trillingen, mechanische schokken
Draadaanbevelingen
- Gebaseerd op een maximale afwijking van de frequentierespons van +/- 0,5 dB/
| Dikte | Lengte |
| 18 (0,75 mm?) | Maximaal 9 m (30 ft) |
| 16 (1,5 mm2 ) | Maximaal 14 m (45 ft) |
| 14 (2,0 mm2 ) | Maximaal 21 m (70 ft) |
Gewicht
- 4,3 kg (9,5 1b) per paar, in de doos
