PRODUCTBESCHRIJVING

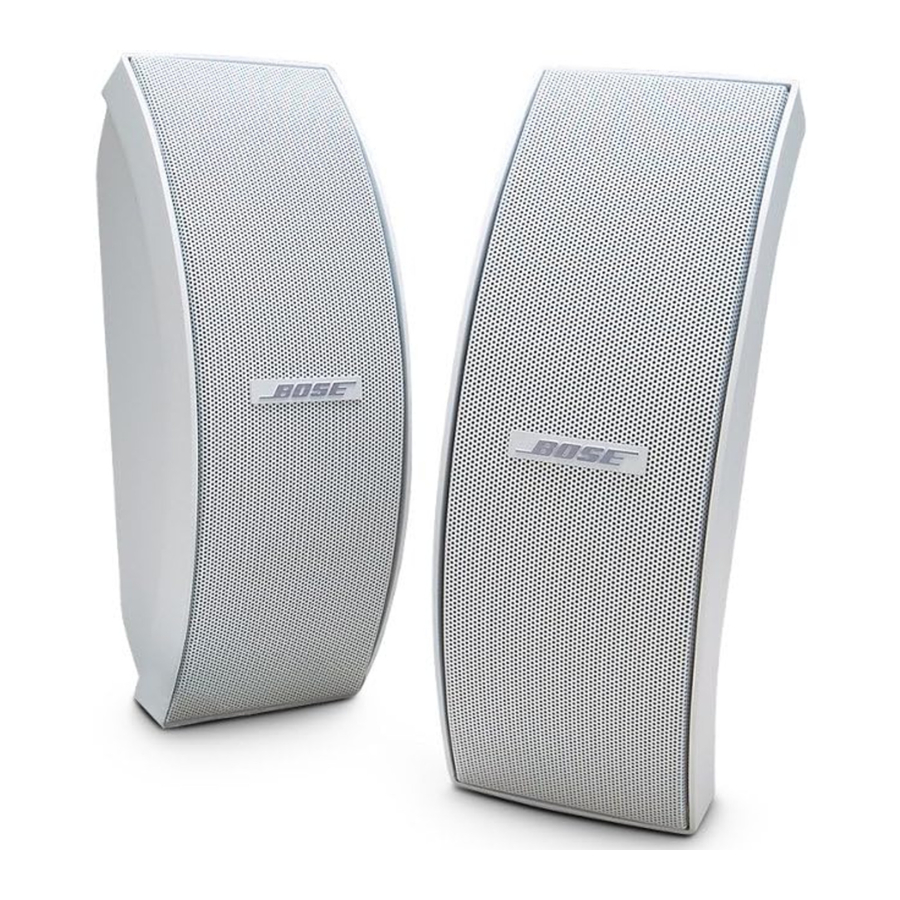

De Bose 151SE Environmental Speaker biedt een geavanceerd ontwerp met hoogwaardige constructie. Elke luidspreker bevat drie 1,4 ohm milieubestendige Twiddler-luidsprekers in een horizontale boogvormige gepoorte behuizing van 2,2 liter. Een beveiligings- en egalisatiecircuit bevindt zich op de printplaat die is bevestigd aan de achterste helft van de luidspreker. De luidspreker heeft een aluminium grille met een logo dat in stappen van 90 graden draait. De 151SE is verkrijgbaar in zwart en wit.

SPECIFICATIES

OPMERKINGEN BIJ DE ONDERDELENLIJST

1. Dit onderdeel is normaal gesproken niet verkrijgbaar bij de klantenservice. Goedkeuring van de Field Service Manager is vereist voordat u bestelt.
2. De afzonderlijke onderdelen op de printplaten staan vermeld in de elektrische onderdelenlijst.
3. Dit onderdeel is essentieel voor de veiligheid. Het niet gebruiken van een vervangend onderdeel met dezelfde veiligheidskenmerken als het aanbevolen vervangende onderdeel kan leiden tot elektrische schokken, brand en/of andere gevaren.
4. Dit onderdeel wordt alleen ter informatie vermeld. Het is niet op voorraad als reparatieonderdeel. Raadpleeg de eerstvolgende hogere assemblage voor een vervangend onderdeel.

ONDERDELENLIJST VERPAKKING

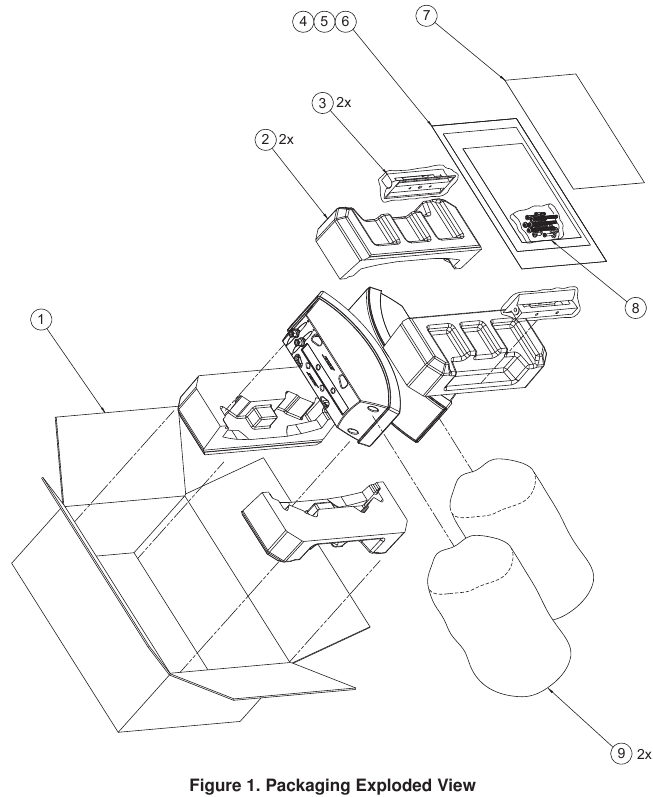

Zie Figuur 1.

BELANGRIJKSTE ONDERDELENLIJST

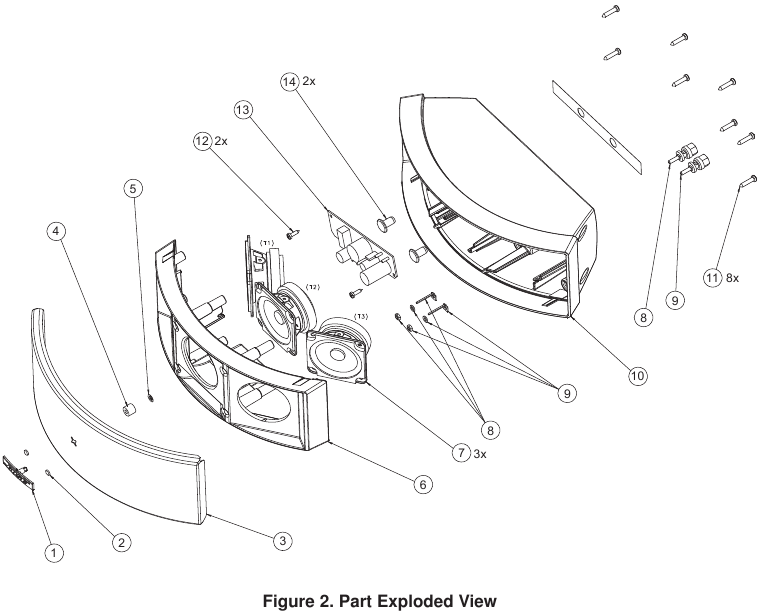

Zie Figuur 2.

CROSSOVER ONDERDELENLIJST

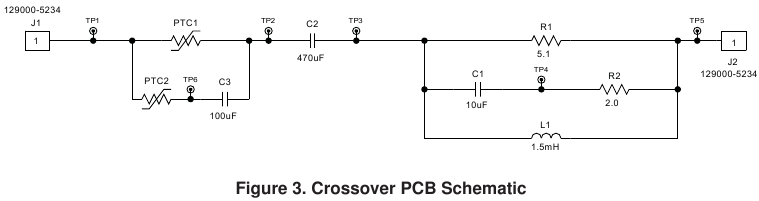

Zie Figuur 3.

DEMONTAGEPROCEDURES

1. Verwijderen van de grille
   1. Verwijder de grille door met uw vingers aan de uiteinden te trekken of voorzichtig te wrikken met een niet-metalen voorwerp.
      Opmerking: De grille is volledig van metaal. Probeer de grille niet te verwijderen door aan de plastic (polypropyleen) luidsprekerbehuizing te trekken.
2. Demontage van de behuizing

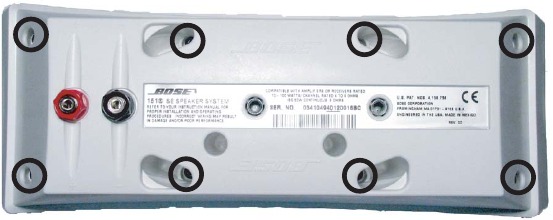

   1. Om de behuizing te demonteren, plaatst u de unit op een vlakke, zachte ondergrond met de grille naar beneden. Verwijder de 8 schroeven die hieronder worden aangegeven.
      Opmerking: De unit is in elkaar geperst. Alle onderdelen van de unit moeten op hun plaats zitten voordat de 8 schroeven worden teruggeplaatst.

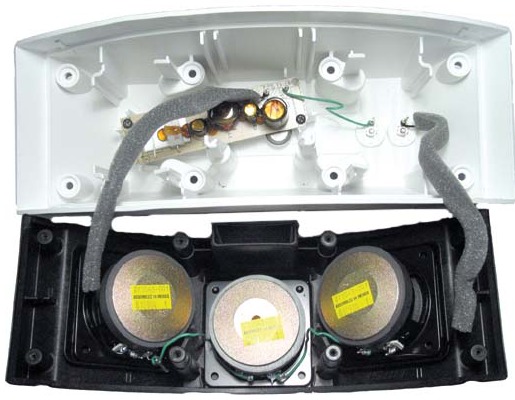

   2. Met de unit met de voorkant naar beneden, trekt u voorzichtig aan de achterste behuizing. Wees voorzichtig dat u de unit niet te hoog optilt, omdat de Twiddler-luidsprekers zijn aangesloten op de achterste behuizing. Leg de achterste behuizing op zijn kant om de binnenkant van de unit en de Twiddler-luidsprekers bloot te leggen, zoals hieronder te zien is.
      Opmerking: Er zitten geen schroeven in de Twiddler-luidsprekers, ze worden op hun plaats gehouden door de perspassing tussen de achterste behuizing en de baffle.

3. Verwijderen van de Crossover PCB
   1. Voer Procedure 1 uit.

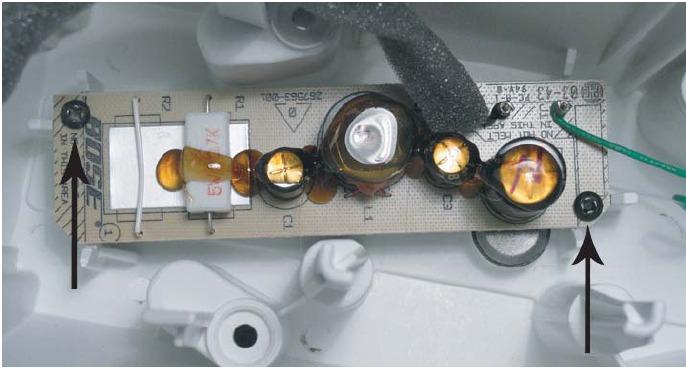

   2. Verwijder de 2 schroeven die hieronder worden aangegeven en waarmee de crossover-assemblage aan de kast is bevestigd.

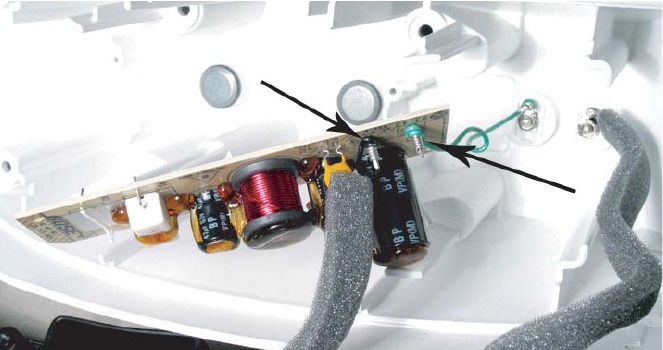

   3. Noteer de bedradingsconfiguratie. Til de crossover PCB eruit en knip de draden zo dicht mogelijk bij de klemmen af.

4. Verwijderen van de Twiddler
   1. Voer procedure 1 uit.
   2. Noteer de bedradingsconfiguratie. Til de Twiddler-luidsprekers eruit en knip de draden zo dicht mogelijk bij de draadklemmen af.

5. Vervangen van de Twiddler

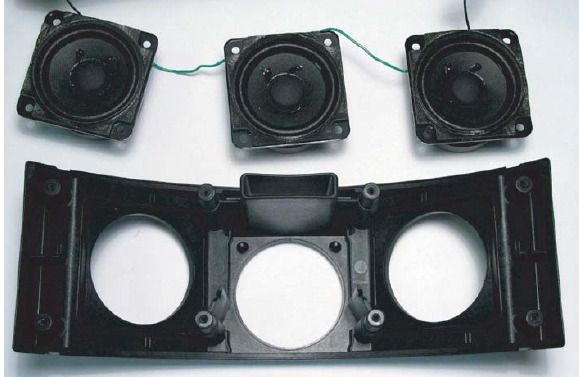

   1. Plaats eerst de middelste Twiddler-luidspreker, daarna de twee buitenste Twiddler-luidsprekers. Zorg ervoor dat u de buitenste Twiddler-luidsprekers recht naar beneden laat zakken bij het plaatsen, zodat de pakking op de juiste plaats komt te zitten.

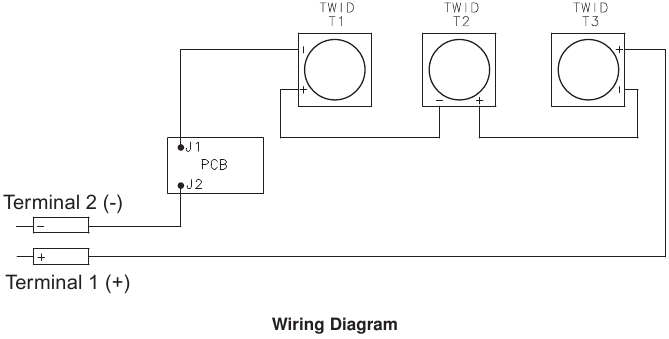

   2. Sluit de Twiddler-luidsprekers aan zoals hieronder wordt weergegeven.

6. Herassemblage van de behuizing
   1. Installeer de Crossover PCB opnieuw. Sluit de PCB aan zoals weergegeven in het bedradingsschema en het schematische diagram.
   2. Met de baffle naar beneden gericht, laat u de behuizing over de baffle zakken. Leid de geschuimde draden naar het midden van de luidsprekerbehuizing.
      Opmerking: Zorg ervoor dat er geen draden zichtbaar zijn door de luidsprekerpoort wanneer deze is gemonteerd.
   3. Plaats de 8 schroeven terug waarmee de behuizing aan de baffle-assemblage is bevestigd.
   4. Voer de testprocedures in deze handleiding uit om er zeker van te zijn dat er geen luchtlekken of draadbrommen zijn voordat u de luidspreker terugstuurt naar de klant.
7. Terugplaatsen van de grille
   1. Lijn de grille uit met de luidsprekerbehuizing en druk deze lichtjes naar binnen.

TESTPROCEDURES

1. Luchtlektest
   1. Pas een signaal van 8 Vrms, 105 Hz toe op de luidsprekeringangsaansluitingen.
   2. Luister aandachtig naar de voorkant van de luidspreker op luchtlekken rond de naden van de kast en de Twiddler-luidsprekers. Draai de luidspreker om en luister naar luchtlekken van de bevestigingsschroeven en drivers van de behuizing.
2. Sweep-test
   1. Pas een signaal van 6 Vrms Vrms, 10 Hz toe op de luidsprekeringangsaansluitingen.
   2. Sweep de signaalgenerator van 10 Hz naar 3 kHz en vervolgens terug naar 10 Hz.
   3. Luister aandachtig naar bromtonen, tikken, rammelen of andere geluiden. Vervang de Twiddler-luidsprekers als ze defect blijken te zijn.

Opmerking: Om onderscheid te maken tussen normaal ophanggingsgeluid en wrijving of tikken, verplaatst u de conus van de twiddler iets met uw vingers. Als het geluid kan worden verholpen of erger kan worden gemaakt, is het een wrijving of tik en moet de twiddler worden vervangen. Als het geluid hetzelfde blijft, is het normaal ophanggingsgeluid en is de twiddler in orde. Ophanggingsgeluid is niet te horen bij programmamateriaal.

Bose Corporation
The Mountain
Framingham, Massachusetts USA 01701
Referentienummer 273701 REV. 01 7/2008
