Bose 141 Handleiding
Voor uw administratie
Serienummers bevinden zich op de achterkant van uw Model 141-luidsprekers.
Serienummers: en
Naam dealer:
Telefoon dealer: Aankoopdatum:
We raden u aan uw aankoopbewijs te bewaren. Het is handig als u ooit service moet regelen.
Installatie
Voordat u begint
Hun geavanceerde ontwerp en hoogwaardige constructie zijn bedoeld om hoogwaardig luisterplezier in uw huis te bieden. De StarOriver"' 4,5-inch full-range driver in elke luidspreker levert prestaties die meestal worden geassocieerd met veel grotere, duurdere luidsprekers. Lees deze handleiding. Het zal u helpen de luidsprekers correct in te stellen en te gebruiken, zodat ze het beste geluid kunnen leveren voor uw luisterplezier. Opmerking: deze luidsprekers zijn niet ontworpen voor gebruik buitenshuis of in auto's.
Pak de doos uit
Pak de doos voorzichtig uit. Bewaar al het verpakkingsmateriaal voor mogelijk toekomstig gebruik. Verwijder voorzichtig de doorzichtige plastic beschermstrip van het metalen accentpaneel van elke luidspreker.
Inspecteer de luidsprekers. Als een van de luidsprekers beschadigd lijkt, gebruik ze dan niet. Pak in plaats daarvan beide luidsprekers opnieuw in de originele doos en neem onmiddellijk contact op met uw geautoriseerde Base-dealer.
Opmerking: dit is een goed moment om de nummers van uw luidsprekers te noteren. Schrijf ze aan het begin van deze handleiding en op uw garantiekaart

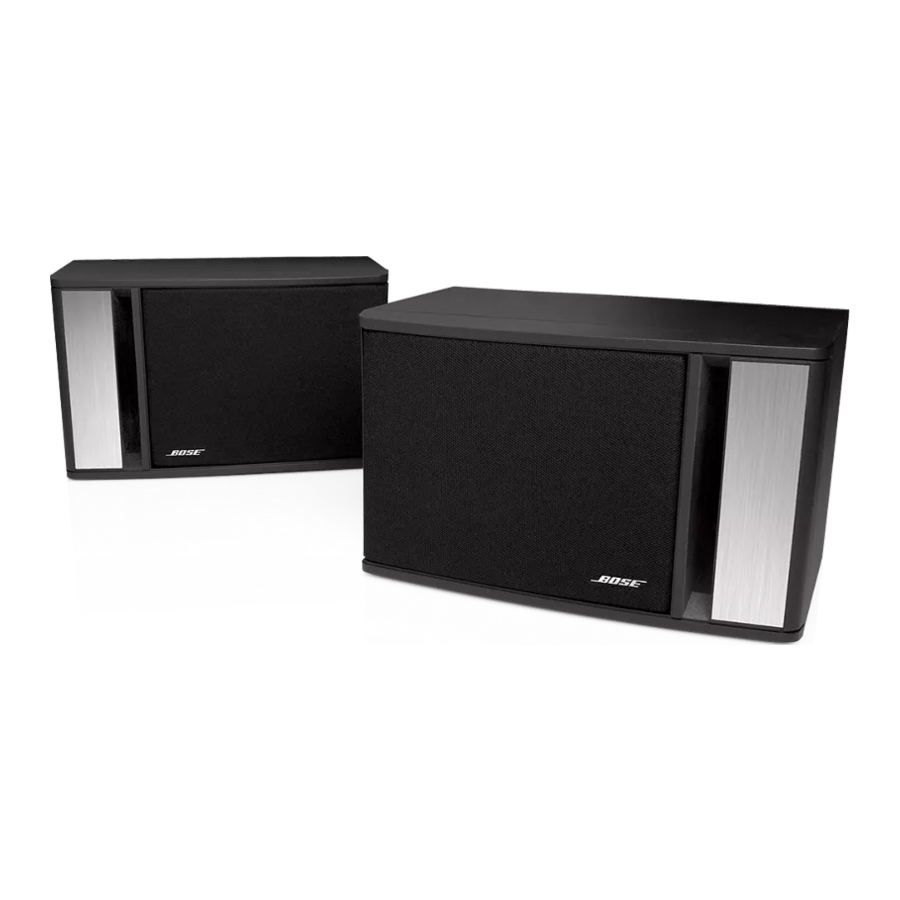

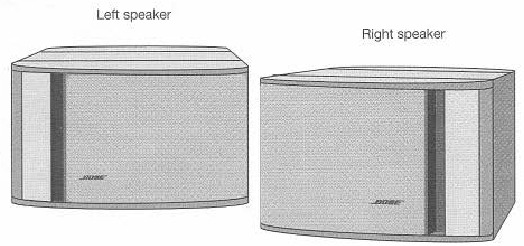

Afbeelding 1
Uw Model 141-luidsprekers
Om verstikkingsgevaar te voorkomen. Houd de plastic zakken waarin deze luidsprekers zijn verpakt buiten het bereik van kinderen.
Selecteer locaties voor uw Model 141-luidsprekers
Uw Model 141-luidsprekers zijn ontworpen om volledige stereoprestaties te leveren terwijl ze zeer weinig ruimte innemen. U kunt ze gemakkelijk op een plank of tafel plaatsen, horizontaal of rechtopstaand.
Voor de beste prestaties:
- Plaats de luidsprekers minstens 1,5 meter (5 voet) uit elkaar-
- Plaats ze binnen enkele centimeters (45 cm) van de muur erachter.
- Vermijd ze precies halverwege de vloer en het plafond te plaatsen.
- Om video-interferentie te voorkomen, houdt u ze minstens 61 cm (2 voet) van elk videoscherm verwijderd.

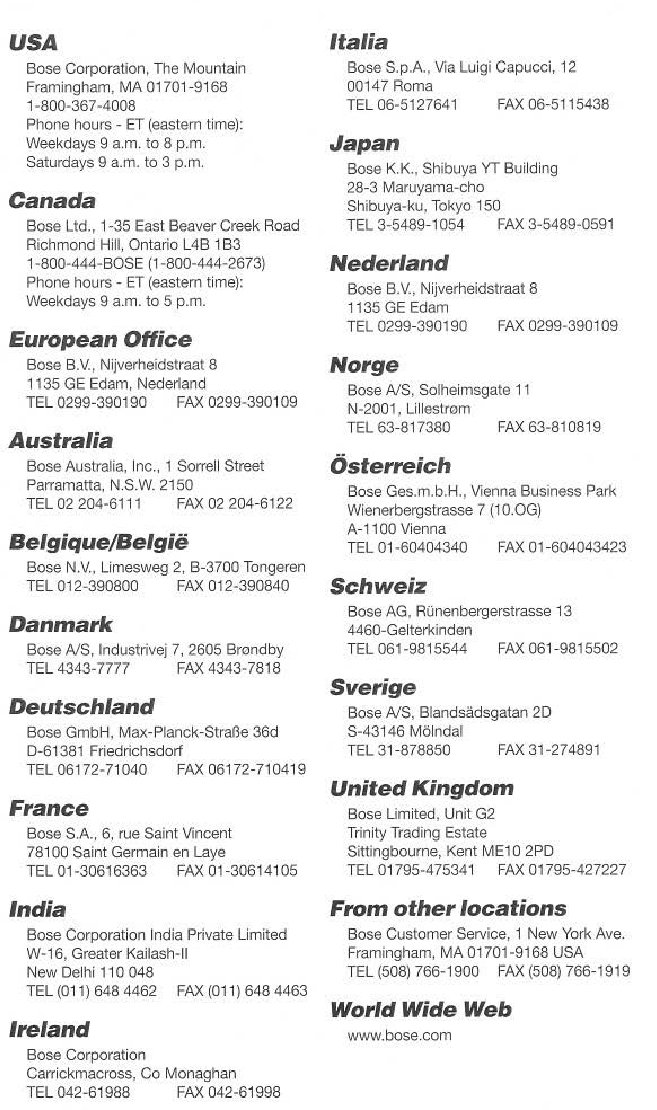

Opmerking: zet de luidsprekers alleen op oppervlakken die stabiel en waterpas zijn, voor sommige oppervlakken wilt u mogelijk rubberen voetjes gebruiken voor extra stabiliteit. Om ze gratis aan te vragen, kunt u contact opnemen met Bose Service (zie de binnenkant van de achterkant) of uw lokale Bose Service-agentschap en vragen naar nummer 78321
Sluit de luidsprekers aan
Plaats de opening aan de voorkant van elke luidspreker (de poort) naar de zijmuur van uw kamer. Of zet de luidsprekers met de poort naar beneden als u ze verticaal plaatst. Als u naar de luidsprekers kijkt, wordt de luidspreker aan uw rechterkant aangesloten op het RECHTER LUIDSPREKERkanaal van uw versterker of receiver.
Voordat u aansluitingen maakt, schakelt u uw receiver of versterker uit en haalt u de stekker uit het stopcontact (wisselstroom). Anders kan dit schade aan uw systeem veroorzaken.
Kies het snoer
Het is belangrijk om de juiste dikte van de luidsprekerkabel te gebruiken. Standaard ritskoord (2-aderig, 18-gauge gevlochten draad) werkt voor de meeste toepassingen. U kunt deze draad in de meeste elektro- en bouwmarkten vinden.
U hebt dikkere draad nodig als uw luidsprekers meer dan 30 voet van een receiver of versterker verwijderd zijn. Raadpleeg de draadaanbevelingen onder "Technische informatie" of neem contact op met uw geautoriseerde Bose*-dealer voor meer informatie.
Opmerking: Controleer voordat u een luidsprekerkabel door een muur of onder een vloer legt uw lokale bouwvoorschriften en veiligheidsvoorschriften. U kunt voor deze informatie contact opnemen met een elektricien.
Bereid het snoer voor
Luidsprekerkabel bestaat uit twee geïsoleerde draden. De isolatie rond één draad is gemarkeerd (gestreept, gekleurd of geribbeld). Deze gemarkeerde draad is altijd positief (+). De effen draad is altijd negatief (-). Deze draden komen overeen met de rode (+) en zwarte (-) aansluitingen op de luidsprekers en de receiver of versterker. Strip aan de uiteinden van elk snoer ongeveer 12 mm (1/2 inch) isolatie van beide draden. Draai het kale uiteinde van elke draad, zodat losse draden geen contact maken met de aansluitingen. Zorg ervoor dat u elke draad op de juiste aansluiting aansluit (positief op positief en negatief op negatief).
Opmerking: het is soms moeilijk om draadmarkeringen te onderscheiden. Inspecteer beide draden zorgvuldig.
Gebruik nooit gebroken of gerafelde draden, die elektrische schokken of schade kunnen veroorzaken.
Maak de aansluitingen

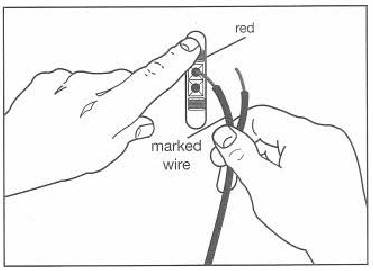

Druk gewoon op het aansluitlipje aan de achterkant van elke luidspreker om de juiste draad in te steken (Afbeelding 2).
Afbeelding 2
Aansluitingen maken
- Sluit één luidsprekerkabel aan op uw rechterluidspreker.
- Bevestig de gemarkeerde draad aan de rode (+) aansluiting.
- Bevestig de effen draad aan de zwarte (-) aansluiting.
- Sluit het andere uiteinde van hetzelfde snoer aan op de RECHTER LUIDSPREKERUITGANG van uw receiver of versterker.
- Bevestig de gemarkeerde draad aan de rode (+) aansluiting.
- Bevestig de effen draad aan de zwarte (-) aansluiting.
- Sluit het tweede snoer aan op de linkerluidspreker en de LINKER LUIDSPREKERUITGANG. Volg de bovenstaande procedure.
Controleer de aansluitingen
Controleer om zeker te zijn dat alle aansluitingen positief op positief (+ op +) en negatief op negatief (- op -) zijn gemaakt. Zorg ervoor dat geen losse draden de aansluitingen raken. Brugdraden kunnen een kortsluiting veroorzaken en de luidsprekercomponenten beschadigen. Draai losse aansluitingen vast voordat u de receiver of versterker aansluit en inschakelt.

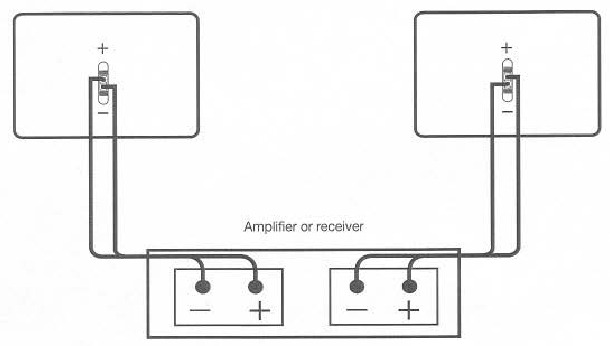

Afbeelding 3
Voltooide aansluitingen
Test de luidsprekers
Om er zeker van te zijn dat uw luidsprekers correct werken:
- Zet uw receiver of versterker op MONO (monofoon) en schakel hem in.
- Zet de balansregeling op normaal (middenpositie).
- Plaats de luidsprekers minder dan 15 cm (6 inch) uit elkaar, met de voorkant naar elkaar toe.
- Speel enkele diepe baspassages van muziek af via de luidspreker.
Het geluid zou afkomstig moeten lijken van een punt tussen de twee luidsprekers. De bas moet vol en natuurlijk zijn. Als dit niet het geval is, zijn uw aansluitingen mogelijk niet in fase. Om ze aan te passen aan de aansluitingen op de versterker, kunt u proberen de + en - aansluitingen aan de achterkant van één luidspreker om te draaien. Herhaal vervolgens stappen 1 - 4.
Onderhoud van uw luidsprekers
Uw Model 141-luidsprekers reinigen
Veeg de kasten van de Model 141-luidsprekers schoon met een zachte doek die is bevochtigd met een mild reinigingsmiddel. Laat geen vloeistoffen in de luidsprekerroosters terechtkomen. Verder is er geen regelmatig onderhoud vereist.
Probleemoplossing
Als u een probleem heeft met uw Model 141-luidsprekers:
- Schakel uw versterker of receiver uit en controleer alle aansluitingen tussen de luidsprekers en de versterker of receiver.
- Raadpleeg de handleiding van uw versterker of receiver. Dat onderdeel kan de oorzaak van het probleem zijn.
- Gebruik de onderstaande richtlijnen voor probleemoplossing. Als ze uw probleem niet oplossen, neemt u contact op met uw Bose•-dealer om service te regelen. Of neem rechtstreeks contact op met Bose via de lijst op de binnenkant van de achterkant van deze handleiding. Bose Corporation zal alles in het werk stellen om elk probleem binnen de voorwaarden van uw garantie te verhelpen.
| Probleem | Mogelijke oorzaak | Hoe u erachter komt | Oplossing |
Eén luidspreker speelt niet of klinkt defect | Defecte luidsprekerkabel. | Verwissel de luidsprekerkabels aan beide uiteinden. Sluit de rechterluidsprekerkabel aan op de linkerluidspreker en op het linkerluidsprekerkanaal van de versterker of receiver. Sluit de linkerluidsprekerkabel aan op de andere luidspreker en het versterkerkanaal. | Als de oorspronkelijk defecte luidspreker nu correct speelt en de andere niet, is de kabel op de defecte luidspreker defect. |
| Defecte luidspreker of defect kanaal van receiver of versterker. | Verwissel de kabels alleen aan de luidsprekerzijde. | Als de oorspronkelijk defecte luidspreker nog steeds niet correct speelt, is de luidspreker waarschijnlijk defect. Bel Bose of uw verkoper om service te regelen. Als de oorspronkelijk defecte luidspreker nu speelt, is er waarschijnlijk één kanaal in de versterker of receiver defect. Probeer een andere receiver. | |
Beide luidsprekers spelen niet of klinken vervormd | Defecte versterker of receiver. | Sluit de luidsprekers opnieuw aan op een andere versterker of receiver die correct werkt. |
Productinformatie
Technische informatie
Kwaliteitsnorm
Syncam' computer kwaliteitscontrole
Driver complement
Eén StarDrivekTV full-range driver per luidspreker
Compatibiliteitsimpedantie
Compatibel met versterkers en receivers met een vermogen van 10 tot 80 watt per kanaal: nominaal 4-8 ohm
Draadaanbevelingen
Gebaseerd op een maximale frequentieresponsafwijking van ±0,5 dB.
| Gauge | Lengte |
| 18 (O. 75 mm2) | Maximaal 9 m (30 ft) |
| 16 (1.5 mm2) | Maximaal 14 m (45 ft) |
| 14 (2.0 mm2) | Maximaal 21 m (70 ft) maximum |
Behuizing
Leigrijze vinylfineer
Met stof beklede gegoten plastic roosters
Afmetingen / Gewicht
Elke luidspreker: 15,2 x 24,8 x 16,5 cm (6"H x 9¾"B x 6½"D)
Elke luidspreker: 2 kg (4,4 lb)
Luidsprekerpaar in verzenddoos: 5 kg (11 lb)
Bose" Corporation
