Shure WH20 handleiding

ALGEMEEN

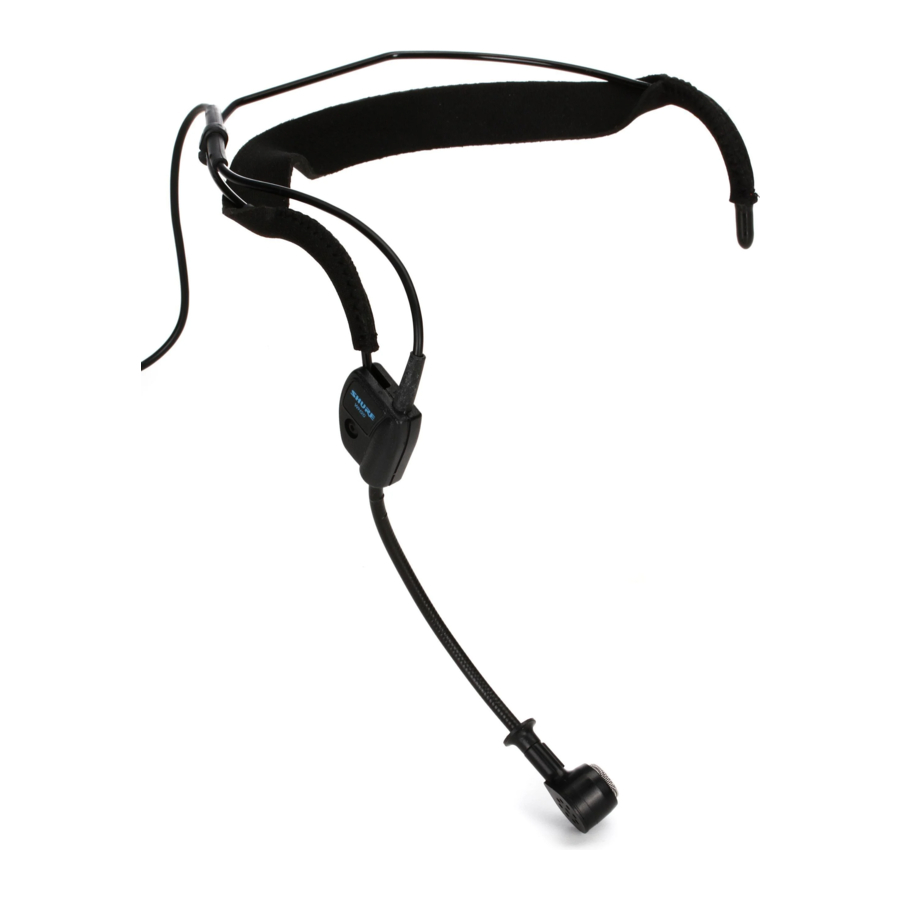

De Shure Model WH20 is een robuuste, lichtgewicht, dynamische headsetmicrofoon die een hoogwaardige stemopname biedt. Hij zit stevig vast voor actieve microfoongebruikers, zoals aerobicsinstructeurs en muzikanten, met een lage zichtbaarheid voor optredens op het podium. De WH20 is geschikt voor elke spraakcommunicatietoepassing waar comfort en betrouwbaarheid vereist zijn.
De WH20 heeft een cardioïde (unidirectioneel) opnamepatroon. Dit zorgt voor een grotere versterking-voor-feedback en isolatie van omgevingsgeluid en andere ongewenste geluidsbronnen, zoals airconditioning, muziekinstrumenten en luidsprekers. Een zorgvuldig gevormde frequentierespons omvat een spraakfrequentie-aanwezigheidspiek en een laagfrequente rolloff om te compenseren voor het proximity-effect dat inherent is aan cardioïde microfoons tijdens close-talk gebruik.
Een geïntegreerde elastische hoofdband zet de headset comfortabel vast. De hoofdband, het draadframe en de zwanenhals zijn verstelbaar voor elke hoofdmaat of -vorm. De WH20 wordt geleverd met een schuimwindscherm en kledingclip.

FUNCTIES

• Lichtgewicht draadframe en hoofdband zijn verstelbaar voor een veilige, comfortabele pasvorm
• Extra sterke, kleine diameter bevestigde microfoonkabel is bestand tegen breuk
• Inklapbare microfoonarm voor eenvoudig opbergen en vervoeren
• Soepele, natuurlijke frequentierespons vergelijkbaar met hoogwaardige dynamische handmicrofoons voor zang
• Hoog input clipping niveau elimineert overbelastingsvervorming
• Betrouwbaar bij extreme temperaturen en luchtvochtigheid
• Meegeleverd schuimwindscherm en kledingclip

MODEL VARIATIES

• De WH20QTR heeft een haakse 1/4-inch telefoonstekker voor gebruik met Shure draadloze headsetmicrofoonsystemen, of elke ongebalanceerde microfooningang.
• De WH20TQG heeft een miniatuur vierpins vrouwelijke connector voor directe aansluiting op Shure draadloze bodypack-zenders.
• De WH20XLR heeft een driepins mannelijke XLR-connector met een handige afneembare riemclip.

PRODUCTONDERDELEN

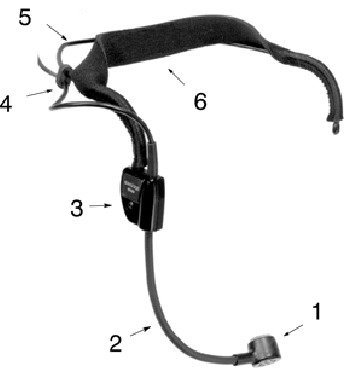

MICROFOONONDERDELEN
FIGUUR 1

De WH20 bestaat uit de volgende onderdelen:

1. Microfooncapsule
2. Microfoonarm
3. Scharnierende behuizing
4. Kabel en kabelhouder
5. Draadframe
6. Elastische hoofdband

INKLAPBARE MICROFOONARM

De WH20-headset heeft een inklapbare arm voor verzending en opslag. Vouw de arm uit voordat u de headset draagt totdat deze vastklikt en op zijn plaats vergrendelt. Vouw opnieuw op voor opslag of transport.

HET PRODUCT DRAGEN

Plaats het headsetdraadframe rond het hoofd zodat het draadframe en de elastische band horizontaal over de achterkant van het hoofd lopen en de uiteinden van het draadframe over en voor de oren passen. Plaats de elastische hoofdband boven of onder het draadframe voor het meeste comfort en stabiliteit. De witte "SHURE" moet naar buiten wijzen. Zie figuren 2 en 3.

AANPASSING

• Als de headset los of oncomfortabel aanvoelt, buig dan voorzichtig de zijkanten van het draadframe om het strakker of losser te maken (afbeelding 4A). De hoek van de draadframe-oorstukken moet mogelijk ook worden aangepast (afbeelding 4B).

• Pas de spanning van de elastische hoofdband over de achterkant van het hoofd aan door deze omhoog of omlaag te schuiven over de uiteinden van het draadframe (zie figuur 5).


DE MICROFOON POSITIONEREN

Voor maximale versterking voor feedback, positioneert u de zwanenhals zo dat de microfoonrooster (zilveren kant) zich binnen 25 mm (1 inch) van de rechterhoek van de mond bevindt. Plaats hem NIET recht voor de mond (zie figuur 3).

DE KLEDINGCLIP GEBRUIKEN

De meegeleverde veerbelaste kledingclip bevestigt de microfoonkabel aan de kleding van de gebruiker en voorkomt dat deze verstrikt raakt in de bewegingen van de gebruiker.

WERKING

Sluit de WH20 aan op de microfooningang van een draadloze microfoonzender of een gebalanceerde bekabelde microfooningang.
LET OP: De WH20 is een dynamische microfoon en heeft een inherent lagere output dan condensatormicrofoons. De versterking van de zender moet mogelijk worden verhoogd om de lagere output van de WH20 te compenseren.

WINDSCHERM

Als ademgeruis of "popping" hoorbaar is via het geluidssysteem, installeer dan het meegeleverde windscherm.

HET SCHUIMWINDSCHERM WASSEN

Het schuimwindscherm beschermt het microfoonelement van de WH20 tegen vuil en vocht.
Indien nodig kan het worden verwijderd en gereinigd in een milde zeepoplossing.

Reinig het windscherm nooit met een vloeibare oplossing zonder eerst het windscherm van de microfoonarm te verwijderen.

1. Trek het windscherm voorzichtig van de microfoon af.
2. Dompel het windscherm onder in mild zeepsop en knijp het voorzichtig een paar keer uit.
3. Spoel het windscherm af in schoon water en droog het af met een schone doek of papieren handdoek. Laat het volledig aan de lucht drogen.
4. Wanneer het windscherm droog is, schuift u het over de WH20-microfoon.

DE ELASTISCHE HOOFDBAND WASSEN

De elastische hoofdband kan van het draadframe worden verwijderd en met de hand worden gewassen in een milde zeepoplossing. Om de hoofdband te verwijderen en te wassen, volgt u deze stappen:

1. Verwijder de microfoonkabelhouder van het draadframe.
2. Schuif de elastische hoofdband van het draadframe.
3. Was de hoofdband en laat hem volledig drogen.
4. Schuif de hoofdband rond het draadframe naar de oorspronkelijke positie. Bevestig de kabel opnieuw met de plastic houder.

Merk op dat de elastische hoofdband die bij de WH20 wordt geleverd geen standaardmaat heeft; hoofdbanden die in winkels worden gekocht, zijn te lang voor deze toepassing.

SPECIFICATIES

Type
Dynamisch, Close-Talking
Frequentierespons (bij 8 mm) (zie figuur 6)
50 tot 15.000 Hz

Polair patroon (zie figuur 7)
Cardioïde (unidirectionele) respons-uniform met frequentie, symmetrisch rond de as

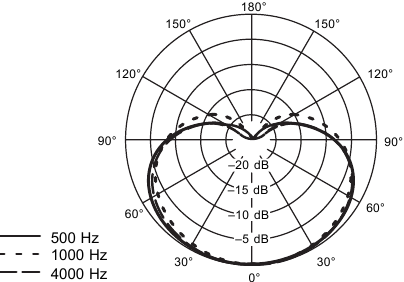

TYPISCHE POLAIRE PATRONEN
FIGUUR 7

Impedantie
Geschat op 150 ohm (200 ohm werkelijk)
Uitgangsniveau (close talked* bij 1.000 Hz)
Open circuitspanning:
-67,0 db/Pa (0,45 m)
1Pa = 94 dB SPL

*Bij 12,5 mm (1/2 inch)

Humgevoeligheid
38,4 dB equivalent SPL in een veld van 1 millioersted

Polariteit
WH20QTR als bekabelde microfoon: positieve geluidsdruk op het diafragma produceert positieve spanning op de punt ten opzichte van de huls (aarde) van de microfoonuitgang telefoonstekkerconnector.

WH20QTR, WH20TQG gebruikt met Shure draadloze systemen:
1/4-inch telefoonjack-ontvangstuitgangen: positieve geluidsdruk op het diafragma produceert positieve spanning op de punt van de ontvangstuitgangsconnector.
3-pins XLR-ontvangstuitgangen: positieve geluidsdruk op het diafragma produceert positieve spanning op pin 2 ten opzichte van pin 3 van de laagohmige uitgangsconnector en op de punt van de Aux-uitgangsconnector.

WH20XLR als bekabelde microfoon: positieve geluidsdruk op het diafragma produceert positieve spanning op pin 2 ten opzichte van pin 3 van de microfoonuitgang XLR-connector.

Omgevingsomstandigheden
Bedrijfstemperaturen: -18° tot 60°C (0° tot 140°F)
Opslagtemperaturen: -29° tot 74°C (-20° tot 165°F)
Luchtvochtigheid: 0 tot 95%

Kabel
Bevestigde 1,22 m (4 ft), kleine diameter, afgeschermde, PVC-omhulde, tweegeleider.

Kabelconnector
WH20QTR: Haakse 1/4-inch telefoonstekker
WH20TQG: Vrouwelijke 4-pins miniconnector (TA4F)
WH20XLR: Driepins XLR met afneembare riemclip

Constructie
Zwarte thermoplastische behuizing; roestvrijstalen rooster; zwart TEFLON-gecoat roestvrijstalen draadframe; flexibele met plastic beklede monel zwanenhals; rubber/nylon elastische hoofdband

Nettogewicht (inclusief connector)
WH20: 63 g (2,2 oz)
WH20TQG: 63 g (2,2 oz)
WH20XLR: 98 g (3,5 oz)

VERVANGINGSONDERDELEN

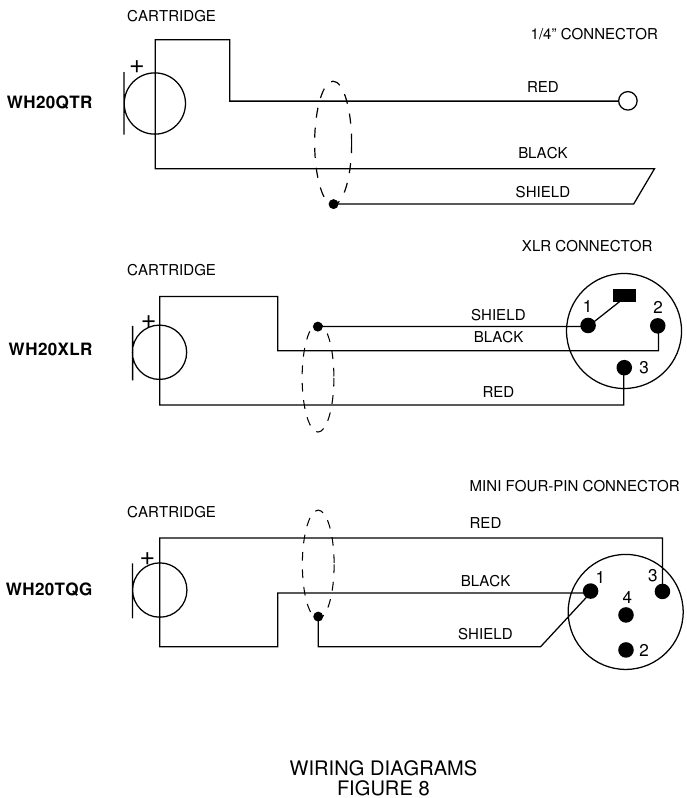

BEDRADINGSSCHEMA'S

Zie figuur 8
