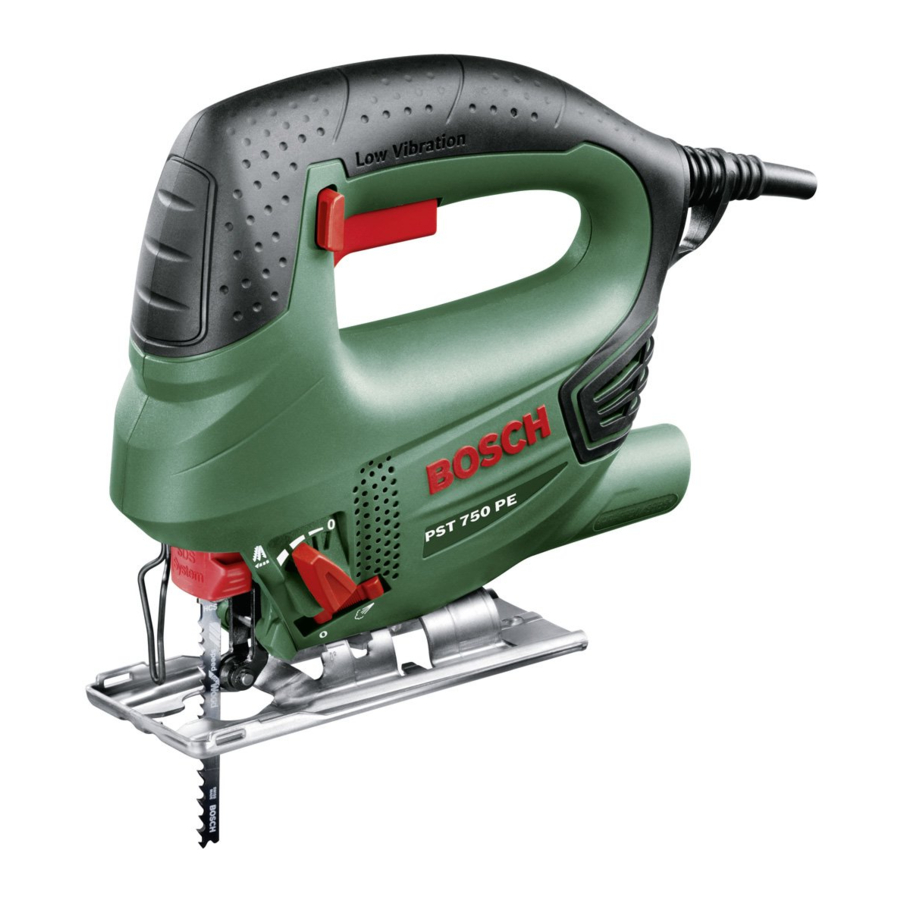

Bosch PST 750 PE / 750 PEL / 800 PEL / 8000 PEL / 8500 PEL handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (netvoeding) of elektrisch gereedschap zonder snoer (accuvoeding).

Veiligheid werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.
• Ga niet onzorgvuldig om met het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende middelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die is opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap bij beschadiging vóór gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Service

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.

Veiligheidsinstructies voor decoupeerzagen

• Houd het elektrische gereedschap vast aan geïsoleerde grijpoppervlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Het contact van het snijaccessoire met een "stroomvoerende" draad kan blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam laat het onstabiel en kan leiden tot verlies van controle.
• Houd uw handen uit de buurt van het zaagbereik. Reik niet onder het werkstuk door. Contact met het zaagblad kan leiden tot letsel.
• Breng het elektrische gereedschap alleen in contact met het werkstuk als het is ingeschakeld. Anders bestaat er gevaar voor terugslag als het snijgereedschap vast komt te zitten in het werkstuk. u Zorg ervoor dat de voetplaat altijd stevig rust tijdens het zagen. Een vastgelopen zaagblad kan breken of leiden tot terugslag.
• Wanneer de zaagsnede is voltooid, schakelt u het elektrische gereedschap uit en trekt u vervolgens het zaagblad pas uit de zaagsnede nadat het tot stilstand is gekomen. Op deze manier kunt u terugslag voorkomen en het elektrische gereedschap veilig neerzetten. u Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Het toepassingsgereedschap kan vastlopen en ervoor zorgen dat u de controle over het elektrische gereedschap verliest.
• Gebruik alleen onbeschadigde zaagbladen die in perfecte staat verkeren. Gebogen of botte zaagbladen kunnen breken, de zaagsnede negatief beïnvloeden of leiden tot terugslag.
• Rem het zaagblad niet af door na het uitschakelen zijdelingse druk uit te oefenen. Het zaagblad kan beschadigd raken, breken of terugslag veroorzaken.
• Gebruik geschikte detectoren om te bepalen of er leidingen in het werkgebied verborgen zijn of neem contact op met het plaatselijke energiebedrijf voor hulp. Contact met elektrische leidingen kan leiden tot brand en elektrische schokken. Beschadiging van een gasleiding kan leiden tot een explosie. Het binnendringen van een waterleiding veroorzaakt materiële schade of kan een elektrische schok veroorzaken.

Producten die alleen in GB worden verkocht:
Uw product is voorzien van een BS 1363/A goedgekeurde stekker met interne zekering (ASTA goedgekeurd volgens BS 1362).
Als de stekker niet geschikt is voor uw stopcontacten, moet deze worden afgeknipt en door een geautoriseerde klantenserviceagent worden vervangen door een geschikte stekker. De vervangende stekker moet dezelfde zekeringwaarde hebben als de originele stekker.
De afgeknipte stekker moet worden weggegooid om een mogelijk schokgevaar te voorkomen en mag nooit elders in een stopcontact worden gestoken.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene instructies. Het niet in acht nemen van de veiligheids- en algemene instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrische gereedschap is bedoeld voor het maken van scheidende zaagsneden en uitsparingen in hout, kunststof, metaal, keramische platen en rubber, terwijl het stevig op het werkstuk rust. Het is geschikt voor rechte en gebogen zaagsneden met verstek-/schuine hoeken tot 45°. Neem de aanbevelingen voor het zaagblad in acht.

Productkenmerken

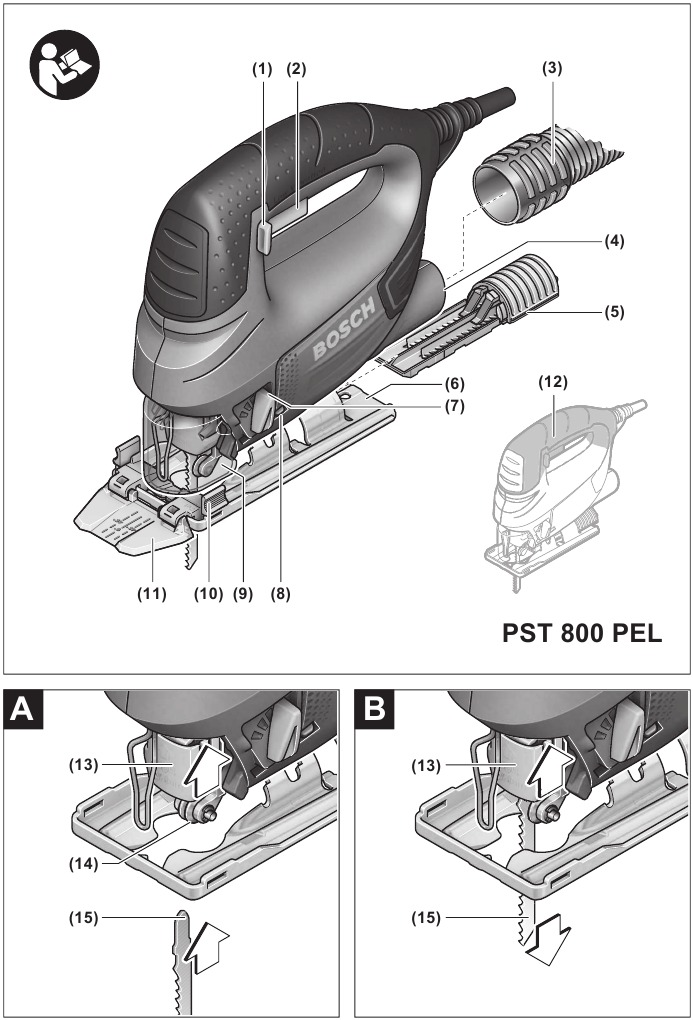

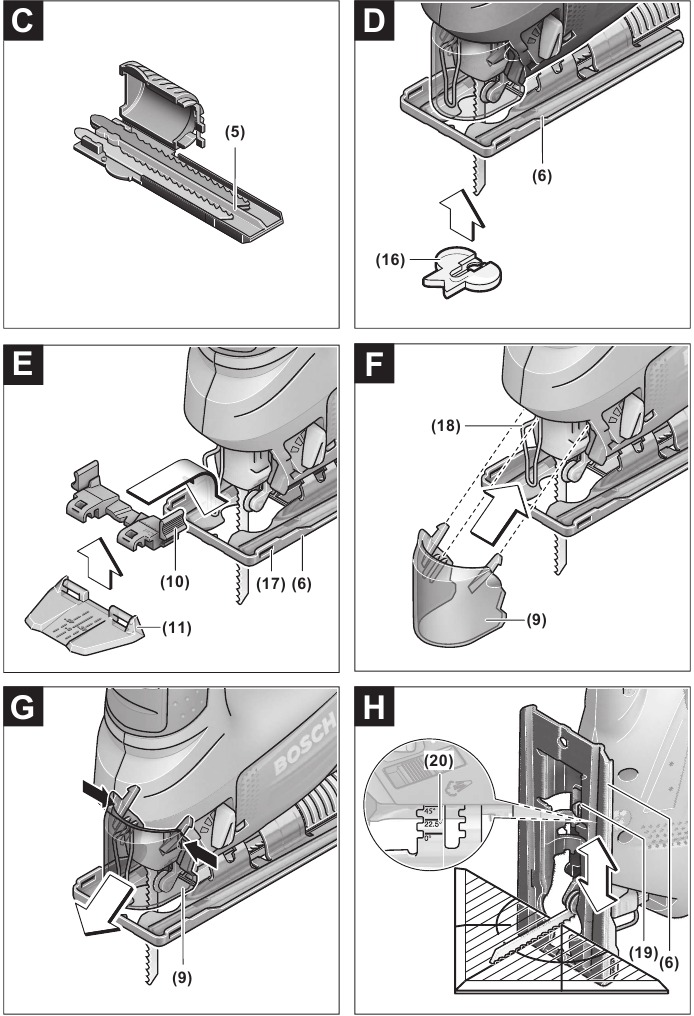

1. Vergrendelingsmechanisme aan/uit-schakelaar
2. Aan/uit-schakelaar
3. Stofafzuigslang^A)
4. Afzuigopening
5. Zaagbladopbergvak (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
6. Voetplaat
7. Verstelhendel pendelbeweging
8. Schakelaar voor zaagselblazer
9. Kap voor stofafzuiging (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
10. Basis voor Cut Control (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
11. Kijkvenster voor Cut Control (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
12. Handgreep (geïsoleerd grijpoppervlak)
13. Zaagbladopname
14. Geleiderol
15. Zaagblad^A)
16. Splinterbescherming^A)
17. Accessoirehouder
18. Schokbescherming
19. Voetplaatschroef
20. Schaal voor verstek-/schuine hoeken
21. Zaaglijn 0° (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
22. Zaaglijn 45° (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

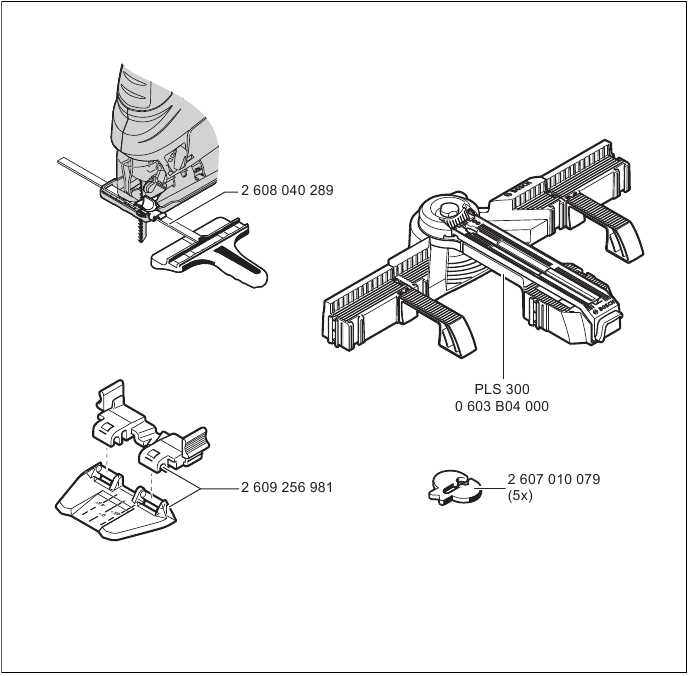

1. Accessoires die worden getoond of beschreven, zijn niet standaard bij het product inbegrepen. U kunt de complete selectie accessoires vinden in ons accessoireassortiment.

Technische gegevens

Decoupeerzaag		PST 750 PE	PST 750 PEL	PST 800 PEL PST 8000 PEL PST 8500 PEL
Artikelnummer		3 603 CA0 5..	3 603 CA0 6..	3 603 CA0 1..
Cut Control Cut Control		−	−	●
Slagfrequentie regeling		●	●	●
Pendelbeweging		●	●	●
Nominaal opgenomen vermogen	W	530	520	530
Afgegeven vermogen	W	290	290	290
Nullastslagfrequentie n 0	min −1	500–3000	500–3000	500–3000
Slag	mm	20	20	20
Max. zaagdiepte
in hout	mm	75	75	80
in aluminium	mm	12	12	12
in staal (ongelegeerd)	mm	5	5	5
Max. zaaghoek (links/rechts)	°	45	45	45
Gewicht volgens EPTA-Procedure 01:2014	kg	1.9	1.9	1.9
Beschermingsklasse		/II	/II	/II

De specificaties gelden voor een nominale spanning [U] van 230 V. Deze specificaties kunnen variëren bij verschillende spanningen en in landspecifieke modellen.

Informatie over geluid/trillingen

Geluidsniveauwaarden bepaald volgens EN 62841-2-11.
Het A-gewogen geluidsniveau van het elektrische gereedschap is typisch: Geluidsdrukniveau 85 dB(A); geluidsvermogensniveau 96 dB(A). Onzekerheid K=5 dB.

Draag gehoorbescherming
Totale trillingswaarden a_h (triax vectorsom) en onzekerheid K bepaald volgens EN 62841-2-11:
Zagen van planken met zaagblad T 144 D:
a_{h, B}=13 m/s², K=3 m/s²,
Zagen van plaatmetaal met zaagblad T 118 A:
a_{h, M}=7 m/s², K=1.5 m/s².
Het in deze instructies aangegeven trillingsniveau en de geluidsemissiewaarde zijn gemeten volgens een genormaliseerde meetprocedure en kunnen worden gebruikt om elektrische gereedschappen te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige schatting van trillings- en geluidsemissies.
Het aangegeven trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen wordt gebruikt, met andere toepassingsgereedschappen of slecht wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde verschillen. Dit kan de trillings- en geluidsemissies over de totale werkperiode aanzienlijk verhogen.
Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijden waarop het gereedschap is uitgeschakeld of wanneer het draait maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies over de totale werkperiode aanzienlijk verminderen.
Neem extra veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrische gereedschap en de toepassingsgereedschappen, het warm houden van de handen en het correct organiseren van workflows.

Montage

• Haal de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.

Het zaagblad plaatsen/vervangen

• Draag beschermende handschoenen bij het plaatsen of vervangen van het zaagblad. De zaagbladen zijn scherp en kunnen bij langdurig gebruik heet worden.

Het zaagblad selecteren
Aan het eind van deze gebruiksaanwijzing vindt u een overzicht van aanbevolen zaagbladen. Gebruik alleen zaagbladen met een enkelschouder- (T-schacht) of een universele 1/4"-schacht (U-schacht). Het zaagblad mag niet langer zijn dan nodig is voor de beoogde zaagsnede.
Gebruik een smal zaagblad bij het zagen van krappe bochten.

Het zaagblad plaatsen

• Reinig de schacht van het zaagblad voordat u het plaatst. Een vuile schacht kan niet veilig worden vastgezet.

PST 800 PEL/PST 8000 PEL/PST 8500 PEL: Verwijder indien nodig de kap (9).

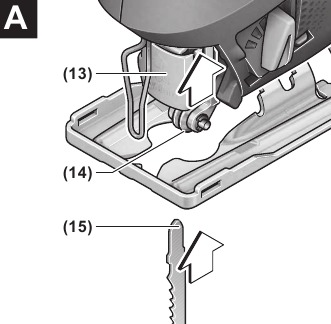

Duw de zaagbladopname (13) omhoog in de richting van de pijl. Duw het zaagblad (15) met de tanden in de zaagrichting zo ver mogelijk in de zaagbladopname.
Zorg er bij het plaatsen van het zaagblad voor dat de achterkant van het zaagblad zich in de groef op de geleiderol (14) bevindt.

• Controleer of het zaagblad goed vastzit. Een los zaagblad kan eruit vallen en tot verwondingen leiden.

Het zaagblad verwijderen

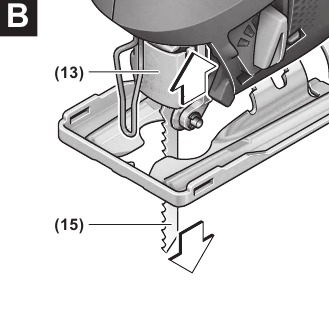

Duw de zaagbladopname (13) omhoog in de richting van de pijl en verwijder het zaagblad (15).
Als het zaagblad tijdens het verwijderen vast komt te zitten, zet u de instelhendel (7) op maximale pendelstand en drukt u de zaagbladopname (13) lichtjes naar voren (max. 2 mm).

Zaagbladopbergvak
(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
U kunt maximaal zes zaagbladen van maximaal 110 mm in het zaagbladopbergvak (5) bewaren. Plaats de zaagbladen met enkelschouder- (T-schacht) in het zaagbladopbergvak in de daarvoor bestemde uitsparing. U kunt maximaal drie zaagbladen op elkaar plaatsen.
Sluit het zaagbladopbergvak en duw het zo ver mogelijk in de uitsparing in de voetplaat (6).

Splinterbescherming

De splinterbescherming (16) (accessoire) kan splinteren van het oppervlak tijdens het zagen van hout voorkomen. De splinterbescherming kan alleen worden gebruikt met bepaalde zaagbladtypen en alleen bij een zaaghoek van 0°. Bij het zagen met de splinterbescherming mag de voetplaat (6) niet naar achteren worden verplaatst om dicht bij de randen te zagen.

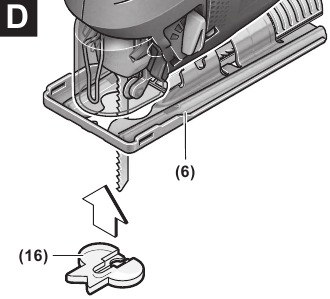

Duw de splinterbescherming (16) van onderaf in de voetplaat (6) (zoals weergegeven in de afbeelding met de groef naar boven).

Cut Control

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)
Met Cut Control kan het elektrische gereedschap nauwkeurig langs een zaaglijn worden geleid die op het werkstuk is afgetekend. Cut Control omvat het kijkvenster (11) met zaagmarkeringen en de basis (10) voor bevestiging aan het elektrische gereedschap.

Cut Control aan de voetplaat bevestigen

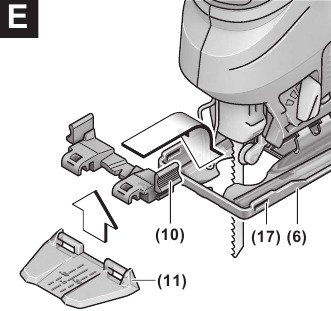

Plaats het kijkvenster voor Cut Control (11) stevig in de beugels op de basis (10). Duw vervolgens de basis voorzichtig samen en laat deze in de accessoirehouder (17) op de voetplaat (6) klikken.

Stof-/spanenafzuiging

Het stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn voor de menselijke gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of luchtwegaandoeningen bij de gebruiker of personen in de directe omgeving.
Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden als kankerverwekkend beschouwd, vooral in combinatie met toevoegingen voor houtbehandeling (chromaat, houtconserveringsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
• Zorg voor een goede ventilatie op de werkplek.
• Het is raadzaam om een ademhalingsmasker van filterklasse P2 te dragen.

De voorschriften over het te bewerken materiaal die gelden in het land van gebruik moeten worden nageleefd.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Kap
(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

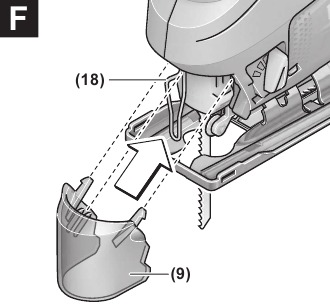

Plaats de kap (9) voordat u het elektrische gereedschap op het stofafzuigsysteem aansluit.
Plaats de kap (9) op het elektrische gereedschap zodat de middelste beugel in de schokbeschermingskap (18) grijpt en de twee buitenste beugels in de uitsparingen van de behuizing grijpen.

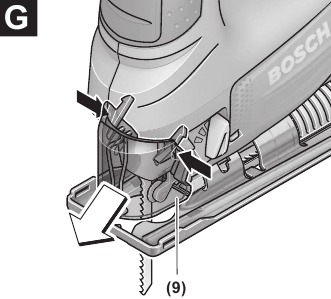

Verwijder de kap (9) wanneer u zonder stofafzuigsysteem werkt en voor verstekzaagsneden. Duw hiervoor de kap samen ter hoogte van de buitenste beugels en verwijder deze door hem naar voren te trekken.

Het stofafzuigsysteem aansluiten
Sluit een stofafzuigslang (3) (accessoire) aan op de afzuigopening (4). Sluit de stofafzuigslang (3) aan op een stofzuiger (accessoire).
Aan het eind van deze gebruiksaanwijzing vindt u een overzicht van de aansluiting op verschillende stofzuigers.
Gebruik voor een optimale stofafzuiging waar mogelijk de splinterbescherming (16).
Schakel de zaagselblazer uit wanneer u het stofafzuigsysteem hebt aangesloten.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik voor het afzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is, een speciale stofzuiger.

Bediening

• Producten die alleen in AUS en NZ worden verkocht: Gebruik een aardlekschakelaar (RCD) met een nominale lekstroom van 30 mA of minder.

Bedrijfsmodi

• Haal de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.

Pendelstanden
De pendelstand kan worden aangepast met behulp van vier verschillende standen, waardoor de zaagsnelheid, de zaagcapaciteit en de zaagsnede zelf optimaal kunnen worden aangepast aan het materiaal dat u wilt zagen.
U kunt de pendelstand ook tijdens het gebruik aanpassen met behulp van de instelhendel (7).

De optimale pendelstand voor elke toepassing kan worden bepaald door een praktische test. Let op de volgende aanbevelingen:

• Selecteer een lagere pendelstand of schakel de pendelstand volledig uit als u een fijnere of schonere zaagrand wilt produceren.
• Schakel de pendelstand uit bij het bewerken van dunne materialen (bijv. platen).
• Bewerk harde materialen (bijv. staal) met een lage pendelstand.
• U kunt zachte materialen bewerken en hout in de richting van de nerf zagen met maximale pendelstand.

De verstekhoek instellen

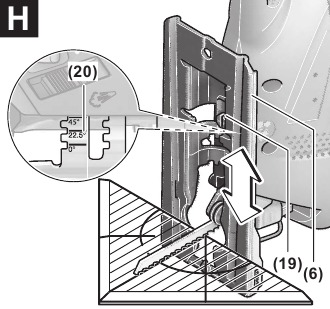

De voetplaat (6) kan naar rechts of links worden gedraaid om verstekzaagsneden tot 45° te maken.
De kap (9) en de splinterbescherming (16) kunnen niet worden gebruikt tijdens het maken van verstekzaagsneden.

• Verwijder de splinterbescherming (16).
• PST 800 PEL/PST 8000 PEL/PST 8500 PEL: Verwijder de kap (9) en trek het zaagbladopbergvak (5) uit de voetplaat (6).
• Maak de schroef (19) los en duw de voetplaat (6) lichtjes in de richting van de afzuigopening (4).
• De voetplaat heeft vergrendelpunten bij 0°, 22,5° en 45° aan de linker- en rechterkant, zodat de precieze verstek-/afschuiningshoek kan worden ingesteld. Draai de voetplaat (6) naar de gewenste positie volgens de schaal (20). Andere verstek-/afschuiningshoeken kunnen worden ingesteld met behulp van een gradenboog.
• Duw vervolgens de voetplaat (6) zo ver mogelijk in de richting van het zaagblad (15).
• Draai de schroef (19) weer vast.

Cut Control voor verstekzaagsneden
(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

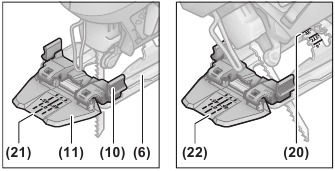

Om de zaaglijn (Cut Control) te kunnen volgen, heeft het kijkvenster voor Cut Control (11) een markering (21) voor rechthoekige zaagsneden bij 0° en een markering (22) voor rechts- en linkswaardse verstekzaagsneden bij 45° volgens de schaal (20).
De zaagmarkering voor verstekhoeken tussen 0° en 45° is evenredig. Deze kan ook op het kijkvenster voor Cut Control (11) worden gemarkeerd met behulp van een niet-permanente marker en gemakkelijk weer worden verwijderd.
We raden aan om een proefzaagsnede te maken voor precieze resultaten.

De voetplaat verplaatsen
(zie afbeelding H)
U kunt de voetplaat (6) naar achteren verplaatsen om dicht bij de randen te zagen.
PST 800 PEL/PST 8000 PEL/PST 8500 PEL: Trek het zaagbladopbergvak (5) uit de voetplaat (6).
Maak de schroef (19) los en duw de voetplaat (6) zo ver mogelijk in de richting van de afzuigopening (4).
Draai de schroef (19) weer vast.
Zagen met een verschoven voetplaat (6) is alleen mogelijk met een verstekhoek van 0°. Bovendien mag Cut Control niet worden gebruikt met de basis (10) of de splinterbescherming (16).

Zaagselblazer
De zaaglijn kan worden vrijgehouden van spanen met behulp van de luchtstroom van de zaagselblazer.
Om de zaagselblazer in te schakelen: Duw bij het werken met hoge materiaalafname in hout, plastic en andere soortgelijke materialen de schakelaar (8) in de richting van de afzuigopening.

Om de zaagselblazer uit te schakelen: Duw bij het werken in metaal en met een aangesloten stofafzuigsysteem de schakelaar (8) in de richting van het zaagblad.

Inbedrijfstelling

• Let op de netspanning. De spanning van de stroombron moet overeenkomen met de spanning die is aangegeven op het typeplaatje van het elektrische gereedschap. Elektrische gereedschappen die zijn gemarkeerd met 230 V kunnen ook worden gebruikt met 220 V.

In- en uitschakelen
Om het elektrische gereedschap in te schakelen, drukt u op de aan/uit-schakelaar (2). Om de aan/uit-schakelaar (2) te vergrendelen, houdt u deze ingedrukt en duwt u het vergrendelmechanisme (1) naar rechts of links.
Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (2) los. Als de aan/uit-schakelaar (2) is vergrendeld, drukt u eerst op de schakelaar en laat u deze vervolgens los.

De slaglengte regelen
U kunt de slaglengte van het elektrische gereedschap variabel aanpassen wanneer het is ingeschakeld door de aan/uit-schakelaar (2) in verschillende mate in te drukken.
Lichte druk op de aan/uit-schakelaar (2) resulteert in een lage slaglengte. Het verhogen van de druk op de schakelaar verhoogt de slaglengte.
De vereiste slaglengte is afhankelijk van het materiaal en de werkomstandigheden en kan worden bepaald met behulp van praktische tests.
Het wordt aanbevolen om de slaglengte te verminderen bij het plaatsen van het zaagblad op het werkstuk en bij het zagen van plastic en aluminium.
Tijdens langdurig gebruik met een lage slaglengte kan het elektrische gereedschap aanzienlijk opwarmen. Verwijder het zaagblad en laat het elektrische gereedschap ongeveer drie minuten op de maximale slaglengte draaien om af te koelen.

Werkadvies

• Haal de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
• Schakel het elektrische gereedschap onmiddellijk uit als het zaagblad vast komt te zitten.
• Gebruik bij het bewerken van kleine of dunne werkstukken altijd een stabiele basis of een zaagstation (Bosch PLS 300).

Zaag met matige druk om optimale en precieze zaagresultaten te bereiken.
Bij het maken van lange, rechte zaagsneden in dik hout (>40 mm) is de zaaglijn mogelijk niet helemaal precies. In dit geval wordt het aanbevolen om voor precieze zaagsneden een Bosch cirkelzaag te gebruiken.

Invalzagen

• Invalzaagsneden mogen alleen worden toegepast op zachte materialen, zoals hout, gipsplaat, enz.

Gebruik voor invalzagen alleen korte zaagbladen. Invalzagen is alleen mogelijk met een verstekhoek van 0°.

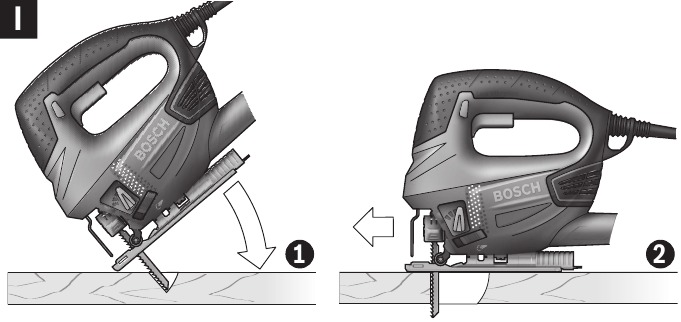

Plaats het elektrische gereedschap zo dat de voorkant van de voetplaat (6) op het werkstuk rust, zonder dat het zaagblad (15) het werkstuk raakt, en schakel het in. Selecteer op elektrische gereedschappen met slaglengteregeling de maximale slaglengte. Druk het elektrische gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk zakken.
Zodra de voetplaat (6) volledig op het werkstuk rust, gaat u verder met zagen langs de vereiste zaaglijn.

Koelvloeistof/smeermiddel
Omdat het materiaal langs de zaaglijn opwarmt bij het zagen van metaal, moet u koelvloeistof of smeermiddel aanbrengen.

Onderhoud en service

Onderhoud en reiniging

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrisch gereedschap uitvoert.
• Houd het elektrisch gereedschap en de ventilatieopeningen altijd schoon om veilig en efficiënt te kunnen werken.

Om veiligheidsrisico's te vermijden, mag vervanging van het aansluitsnoer alleen worden uitgevoerd door Bosch of een erkend servicecentrum voor Bosch-elektrische gereedschappen.
Reinig de zaagbladopname regelmatig. Verwijder hiervoor het zaagblad uit het elektrische gereedschap en tik lichtjes met het elektrische gereedschap op een vlakke ondergrond.
Als het elektrisch gereedschap erg vuil wordt, kan dit tot ernstige defecten leiden. Zaag daarom geen materialen die grote hoeveelheden stof genereren van onder of boven.

• Gebruik onder extreme omstandigheden indien mogelijk altijd een stofafzuiging. Blaas de ventilatieopeningen regelmatig uit en installeer een aardlekschakelaar (RCD) stroomopwaarts. Bij het bewerken van metalen kan geleidend stof zich in het elektrische gereedschap nestelen, wat de beschermende isolatie kan aantasten.

Als de stofuitlaat verstopt raakt, schakel dan het elektrische gereedschap uit, koppel het stofafzuigsysteem los en verwijder het stof en de spanen.
Breng af en toe een druppel olie aan op de geleiderol (14). Controleer de geleiderol (14) regelmatig. Als deze versleten is, moet deze worden vervangen door een erkend Bosch-servicecentrum.

Klantenservice en toepassingsadvies

De klantenservice beantwoordt uw vragen over productonderhoud en reparatie, evenals over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com
Het adviesteam van Bosch staat klaar om u te helpen met vragen over onze producten en accessoires.
Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com

Ierland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888

Australië, Nieuw-Zeeland en Pacifische eilanden
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169 Customer Contact Center Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch-pt.com.au
www.bosch-pt.co.nz

Republiek Zuid-Afrika
Klantenservice
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-mail: bsctools@icon.co.za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-mail: bsc.dur@za.bosch.com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-mail: bsc@zsd.co.za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-mail: rbsa-hq.pts@za.bosch.com

Referenties

• Home | Bosch-elektrische gereedschappen
• Home | Bosch-elektrische gereedschappen
• Bosch-elektrische gereedschappen voor handel en industrie | Bosch Professional
• Bosch-elektrische gereedschappen voor handel en industrie | Bosch Professional

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch PST 750 PE / 750 PEL / 800 PEL / 8000 PEL / 8500 PEL handleiding

Beschikbare talen
