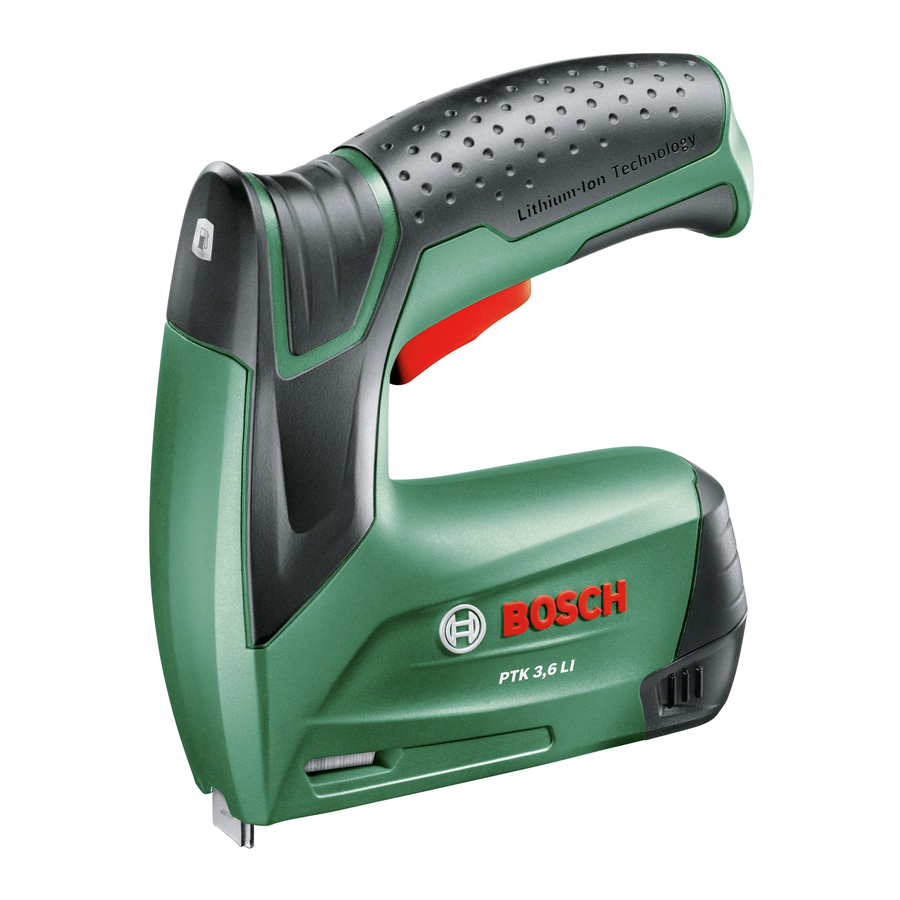

Bosch PTK 3,6 LI Handleiding

Veiligheidsinstructies

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een accu aangedreven (snoerloos) elektrisch gereedschap.

Veiligheid werkplek

• Houd uw werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Ga niet onzorgvuldig om met het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (ALS) beschermde voeding. Het gebruik van een ALS vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het apparaat aansluit op de stroombron en/of de accu, het oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit de stroombron en/of de accu uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij schade repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accupack, kan brandgevaar opleveren bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brandgevaar.
• Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel bij contact met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen tacker

• Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Onzorgvuldig omgaan met de tacker kan leiden tot onverwacht afschieten van bevestigingsmiddelen en persoonlijk letsel.
• Richt het gereedschap niet op uzelf of iemand in de buurt. Onverwacht activeren zal het bevestigingsmiddel afschieten en letsel veroorzaken.
• Activeer het gereedschap niet tenzij het gereedschap stevig tegen het werkstuk is geplaatst. Als het gereedschap geen contact maakt met het werkstuk, kan het bevestigingsmiddel van uw doel worden afgebogen.
• Koppel het gereedschap los van de stroombron wanneer het bevestigingsmiddel in het gereedschap vastloopt. Tijdens het verwijderen van een vastgelopen bevestigingsmiddel kan de tacker per ongeluk worden geactiveerd als deze is aangesloten.
• Wees voorzichtig bij het verwijderen van een vastgelopen bevestigingsmiddel. Het mechanisme kan onder druk staan en het bevestigingsmiddel kan met kracht worden uitgeworpen tijdens een poging om een vastgelopen situatie op te lossen.
• Gebruik deze tacker niet voor het bevestigen van elektrische kabels. Het is niet ontworpen voor de installatie van elektrische kabels en kan de isolatie van elektrische kabels beschadigen, waardoor elektrische schokken of brandgevaar kunnen ontstaan.
• Gebruik geschikte detectoren om te bepalen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt schade aan eigendommen.

Bescherm het elektrisch gereedschap tegen hitte, bijvoorbeeld tegen continu intens zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

Veiligheidsinstructies voor de voeding

• Deze voeding is niet bedoeld voor gebruik door kinderen of personen met fysieke, zintuiglijke of mentale beperkingen of een gebrek aan ervaring of kennis. Deze voeding kan worden gebruikt door kinderen van 8 jaar of ouder en door personen met fysieke, zintuiglijke of mentale beperkingen of een gebrek aan ervaring of kennis als een persoon die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen heeft geïnstrueerd over de veilige bediening van de voeding en zij de bijbehorende gevaren begrijpen. Anders bestaat het risico op bedieningsfouten en letsel.

Stel de voeding niet bloot aan regen of natte omstandigheden. Water dat in de voeding terechtkomt, verhoogt het risico op elektrische schokken.

• Houd de voeding schoon. Vuil vormt een risico op elektrische schokken.
• Controleer de voeding altijd voor gebruik. Stop met het gebruik van de voeding als u schade ontdekt. Open de voeding niet zelf en laat deze alleen repareren door een gekwalificeerde specialist die alleen originele vervangende onderdelen gebruikt. Beschadigde voedingen verhogen het risico op elektrische schokken.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene instructies. Het niet naleven van de veiligheids- en algemene instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrisch gereedschap is bedoeld voor het vastmaken van stoffen, leer, karton, folies, isolatiemateriaal en soortgelijke materialen aan een zacht oppervlak, zoals hout of houtachtige materialen. Het elektrisch gereedschap is niet geschikt voor het bevestigen van wand- of plafondpanelen.

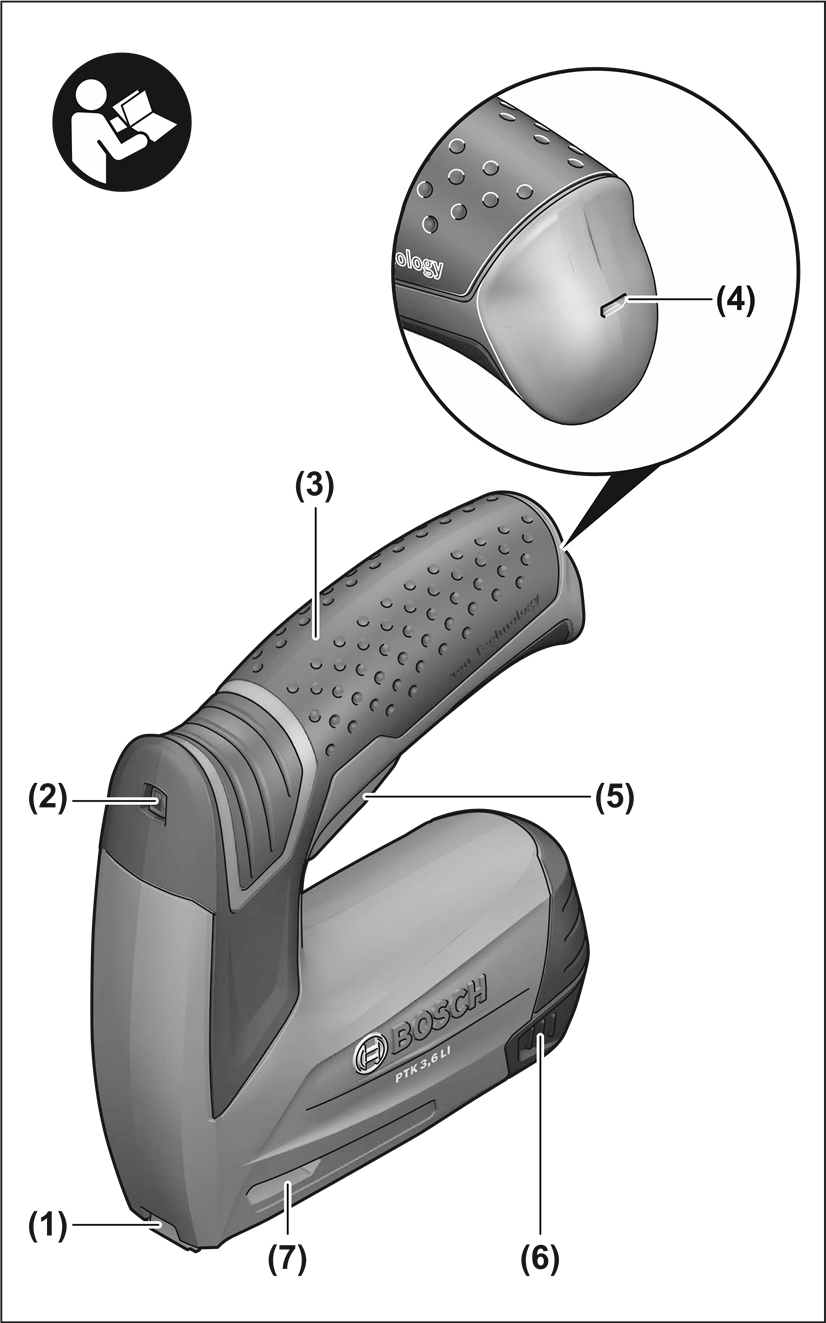

Productkenmerken

1. Tackerhoofd
2. Accu-oplaadindicator
3. Handgreep
4. Micro-USB-poort
5. Trigger
6. Magazijnontgrendeling
7. Herlaadindicator
8. USB-kabel^a)
9. Stroomadapter^a)
10. Nietenstrip^a)
11. Magazijn
12. Papieren tacker^a)
13. Boekjesmaker^a)
14. Beugels voor boekjesmaker^a)

a) Accessoires die worden getoond of beschreven, zijn niet standaard bij het product inbegrepen. U vindt de volledige selectie van accessoires en reserveonderdelen in ons assortiment accessoires en reserveonderdelen.

Technische gegevens

Bevestigingsmiddel

Voeding

Artikelnummer
Australië		2 609 120 717
Korea		2 609 120 716
Japan		2 609 120 715
China		1 607 000 CH1
Accu-oplaadspanning	V=	5,0
Laadstroom	mA	1000
Oplaadtijd	h	2−3
Beschermingsklasse		/II

USB-kabel

A) Beperkte prestaties bij temperaturen <0°C

Montage

De accu opladen

• Gebruik alleen de in de technische gegevens genoemde netvoedingen. Alleen deze netvoedingen zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.
• Let op de netspanning. De spanning van de stroombron moet overeenkomen met de spanning die op het typeplaatje van de netvoeding staat aangegeven. Netvoedingen met het opschrift 230 V kunnen ook met 220 V worden gebruikt.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de maximale prestaties van de accu te garanderen, laadt u de accu voor het eerste gebruik volledig op met de netvoeding.

De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van het laadproces beschadigt de accu niet.

De lithium-ionaccu is beschermd tegen diepontlading door "Electronic Cell Protection (ECP)". Een beveiligingscircuit schakelt het elektrisch gereedschap uit wanneer de accu leeg is.

• Blijf de schakelaar niet indrukken nadat het elektrische gereedschap automatisch is uitgeschakeld. Dit kan de accu beschadigen.

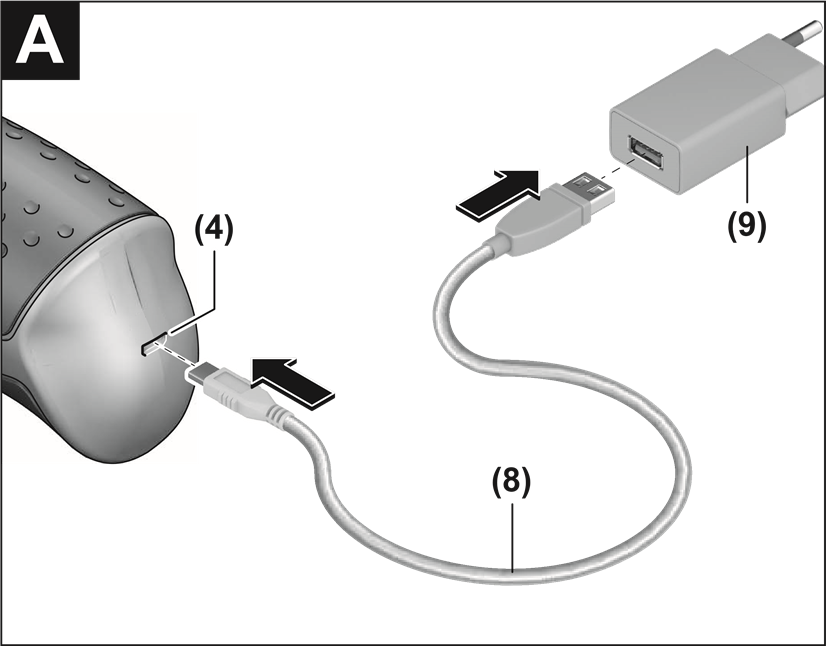

Om de accu op te laden, sluit u de Micro-USB-poort (4) via de USB-kabel (8) aan op de netvoeding (9). Steek de netvoeding in een stopcontact. Het laadproces begint.

De acculaadindicator (2) geeft de laadvoortgang aan. Tijdens het laadproces is het elektrisch gereedschap gedeactiveerd en kan het niet worden gebruikt. Tijdens het laadproces wordt de handgreep van het elektrisch gereedschap normaal gesproken warm. Als u het elektrisch gereedschap niet snel opnieuw wilt gebruiken, koppelt u de netvoeding (9) los van het elektriciteitsnet.

• Bescherm de netvoeding tegen vocht!

De accu opladen	Acculaadindicator		Betekenis
	−
			De accu wordt opgeladen.
	−		Accu volledig opgeladen.
Werking	−		De accu heeft meer dan 30% capaciteit.
		−	De accu heeft minder dan 30% capaciteit en moet worden opgeladen.

Knipperend
Continu licht

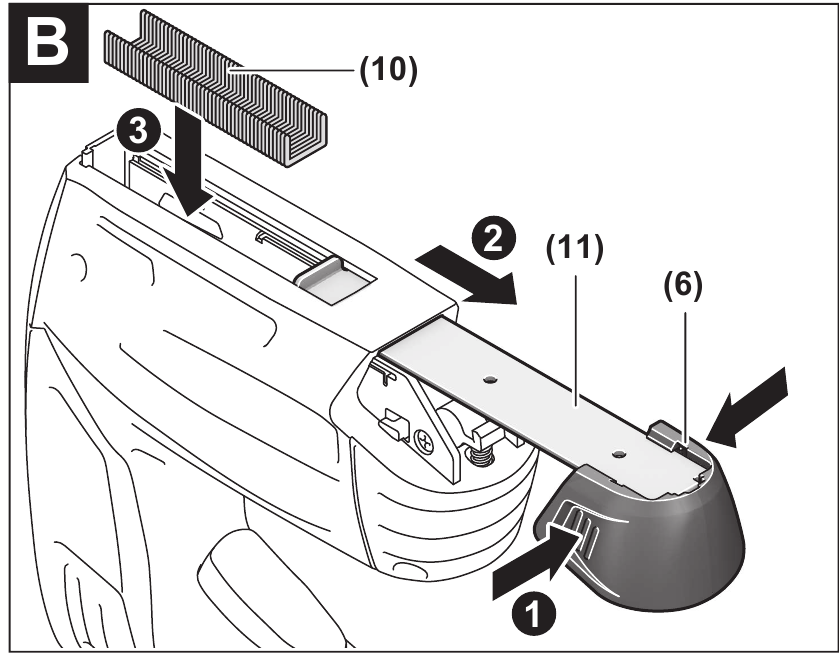

Het magazijn laden

• Gebruik alleen originele accessoires van Bosch. De precisieonderdelen van de tacker, zoals het magazijn, de slagpen en het schotkanaal, zijn afgestemd op Bosch-nietjes. Andere fabrikanten gebruiken andere staalsoorten en afmetingen.
  • Draai het elektrisch gereedschap om.
  • Druk de magazijnontgrendeling (6) in en trek tegelijkertijd het magazijn (11) uit de achterkant van het gereedschap.
  • Plaats de nietjesstrip (10) met de nietjespunten naar boven gericht.
  • Schuif het magazijn (11) terug totdat het op zijn plaats klikt.
• Gebruik geen geweld bij het openen, laden of sluiten van het magazijn.

Gebruik

Starten

Vastzetten

• Plaats eerst de tackerkop (1) stevig tegen het werkstuk totdat deze enkele millimeters in het materiaal is geduwd.
• Houd de contactdruk aan en druk kort op de schakelaar (5).
• Zodra de niet volledig is ingeslagen, laat u de schakelaar (5) los en tilt u de tackerkop (1) van het werkstuk.

De schakelaarvergrendeling, die is verbonden met de beweegbare tackerkop (1), voorkomt het onbedoeld loslaten van een nietje wanneer de schakelaar (5) per ongeluk wordt ingedrukt.

Praktische tips

• Nietjes van 19 mm kunnen niet met dit elektrisch gereedschap worden gebruikt. Daarom mag u het elektrisch gereedschap niet gebruiken om plafondpanelen te bevestigen met klauwen voor het vastmaken van houten profielen of verbindingen.
• Houd het elektrisch gereedschap niet bij de schakelaar vast als de niet in het gereedschap is vastgelopen. De schakelaar kan per ongeluk worden ingedrukt tijdens het verwijderen van een vastgelopen nietje.

Vermijd het indrukken van de schakelaar wanneer het magazijn leeg is om slijtage van de slagpin te minimaliseren.

Zet de tackerkop (1) voorzichtig op het materiaal. Zachte werkstukken (bijv. grenenhout) kunnen beschadigd raken als u te hard drukt.

Accessoires voor het vastzetten van papier

Met specifieke accessoires kan het elektrisch gereedschap worden gebruikt voor het vastzetten van papier. De accessoires zijn alleen geschikt voor de PTK 3,6 LI.

• Met de papiertacker (12) kunt u maximaal 60 vellen aan elkaar vastzetten.
• Met de boekjesmaker (13) kunt u maximaal 30 vellen aan elkaar vastzetten met twee nietjes in het midden, waardoor er een boekje ontstaat. De maximale grootte van de vast te zetten vellen is A4 (210 mm breed). Voor het centrumnieten van vellen van A5-formaat zijn positioneringsmarkeringen beschikbaar.

Opmerking: Tackernieten zijn sterker dan standaardnietjes en zijn daarom moeilijker uit het papier te verwijderen.

• Gebruik alleen originele accessoires van Bosch. De precisieonderdelen van de tacker, zoals het magazijn, de slagpen en het schotkanaal, zijn afgestemd op Bosch-nietjes. Andere fabrikanten gebruiken andere staalsoorten en afmetingen.

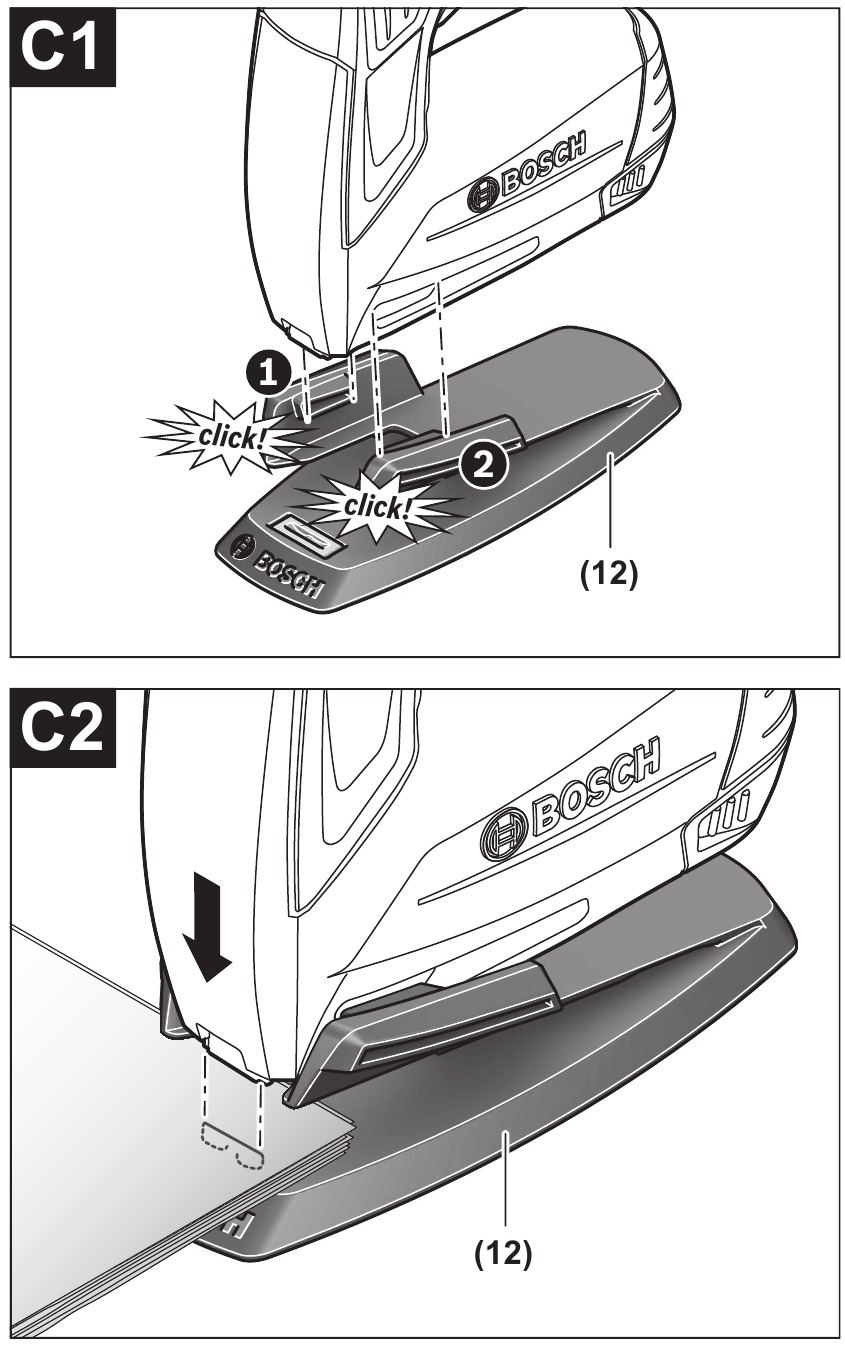

Papier vastzetten (zie afbeeldingen C1 en C2)

• Plaats een geschikte nietjesstrip (10).
• Klik de nokken van de papiertacker (12) een voor een in de zijsleuven van het elektrisch gereedschap.
• Plaats de stapel papier in de papiertacker (12) en positioneer de tackerkop over het te nieten papieroppervlak.
• Druk het elektrisch gereedschap stevig naar beneden totdat de tackerkop (1) een paar millimeter is ingeduwd.
• Houd de contactdruk aan en druk kort op de schakelaar (5).
• Zodra de niet volledig is ingeslagen, laat u de schakelaar (5) los en tilt u de tackerkop (1) van de stapel papier.

Opmerking: Om het magazijn (11) te laden, moet u de papiertacker (12) van het elektrisch gereedschap verwijderen.

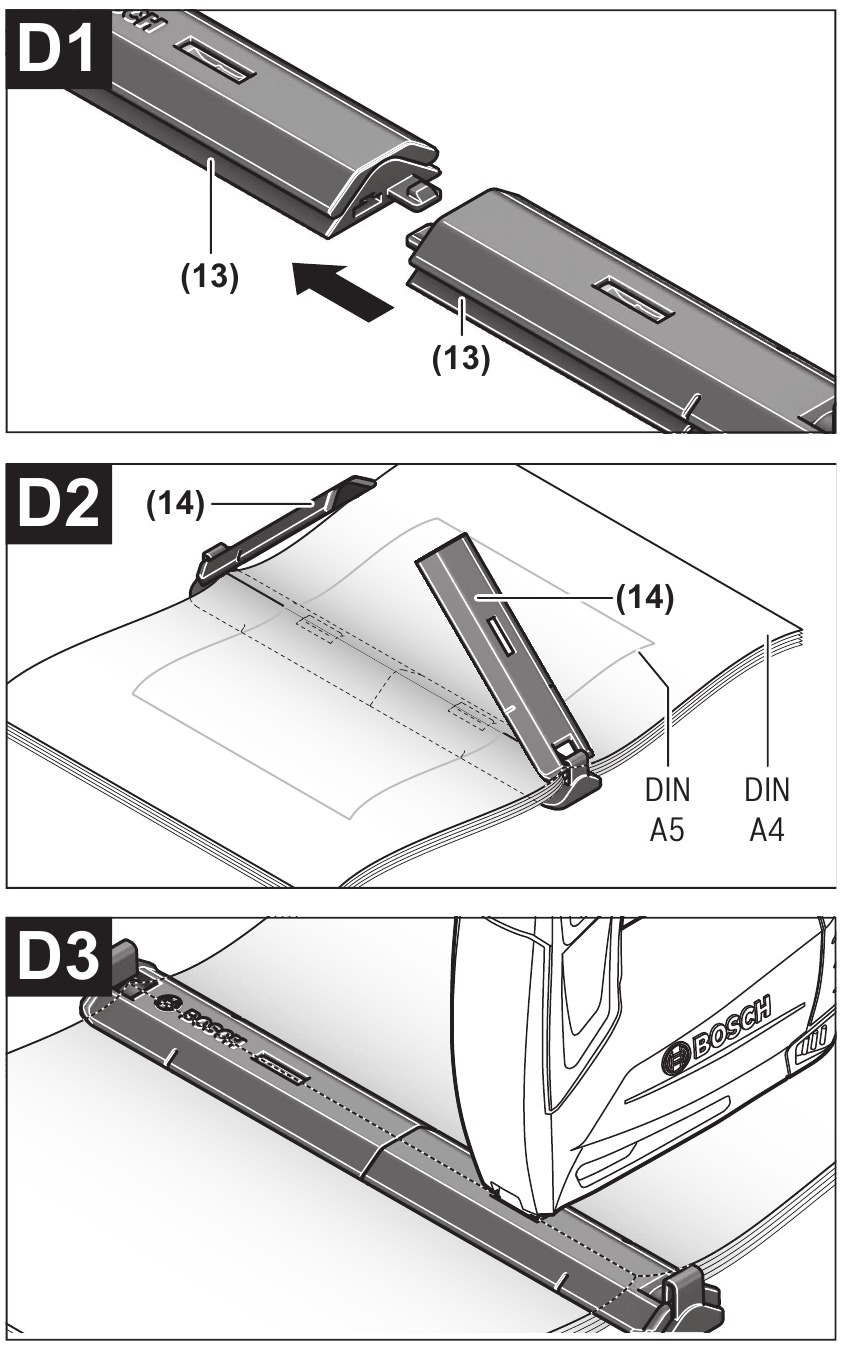

Boekjes vastzetten (zie afbeeldingen D1–D3)

• Voordat u de boekjesmaker voor het eerst gebruikt, moet u de twee helften van de boekjesmaker (13) in elkaar schuiven. De boekjesmaker kan niet meer worden verwijderd.
• Plaats een geschikte nietjesstrip (10).
• Vouw het bovenste vel (omslag) van de te nieten stapel papier dubbel, om een indicatielijn te verkrijgen voor de nietjespositie.
• Open de beugels (14) van de boekjesmaker (13) en plaats de stapel papier in het midden, met de omslag naar boven gericht.
• Vouw de beugels (14) naar beneden.
• Lijn de stapel papier zo uit dat de indicatielijn zichtbaar is door de sleuven van de beugels.
• Druk eerst de tackerkop (1) stevig in een van de sleuven en duw deze een paar millimeter naar binnen.
• Houd de contactdruk aan en druk kort op de schakelaar (5).
• Zodra de niet volledig is ingeslagen, laat u de schakelaar (5) los en tilt u de tackerkop (1) van de beugel.
• Herhaal de stappen voor de tweede sleuf.
• Open de beugels (14), verwijder de vastgeniete stapel papier en vouw deze dubbel.

Onderhoud en service

Onderhoud en reiniging

• Om een veilige en efficiënte werking te garanderen, dient u het elektrisch gereedschap en de ventilatieopeningen altijd schoon te houden.

Als de accu niet meer werkt, neem dan contact op met een geautoriseerde after-sales serviceagent voor Bosch elektrisch gereedschap.

Om veiligheidsrisico's te vermijden, moet het netsnoer, indien dit moet worden vervangen, worden vervangen door Bosch of door een after-sales servicecentrum dat bevoegd is om Bosch elektrisch gereedschap te repareren.

After-sales service en applicatieservice

Onze after-sales service beantwoordt uw vragen over onderhoud en reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com

Het adviesteam van Bosch product helpt u graag met al uw vragen over onze producten en hun accessoires.

Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat vermeld.

Volksrepubliek China
Vasteland China
Bosch Power Tool (China) Co. Ltd.
Bosch Service Center
567, Bin Kang Road
Bin Kang District
Hangzhou, Zhejiang Province
China 310052

Tel.: (0571) 8887 5566 / 5588
Fax: (0571) 8887 6688 x 5566# / 5588#

E-mail: bsc.hz@cn.bosch.com www.bosch-pt.com.cn

U kunt verdere serviceadressen vinden op:
www.bosch-pt.com/serviceaddresses

Transport

De meegeleverde lithium-ionaccu's zijn onderworpen aan de eisen van de wetgeving inzake gevaarlijke goederen. De accu's zijn geschikt voor wegtransport door de gebruiker zonder verdere beperkingen.

Bij verzending door derden (bijv. door luchttransport of een expeditiebedrijf) moeten speciale eisen aan de verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadplegen van een deskundige voor gevaarlijke stoffen vereist.

Robert Bosch Power Tools GmbH
70538 Stuttgart DUITSLAND
www.bosch-pt.com

Referenties

• Home | Bosch Power Tools
• 博世电动工具 | 博世专业
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch PTK 3,6 LI Handleiding

Beschikbare talen
