Bosch PST 700 E / 7000 E / 7200 E handleiding

Inhoud

1 Veiligheidsinstructies
2 Productbeschrijving en specificaties
3 Montage
4 Werking
5 Onderhoud en service
- 5.1 Onderhoud en reiniging
- 5.2 Klantenservice en toepassingsadvies
6 Referenties
7 Download handleiding
8 In andere talen

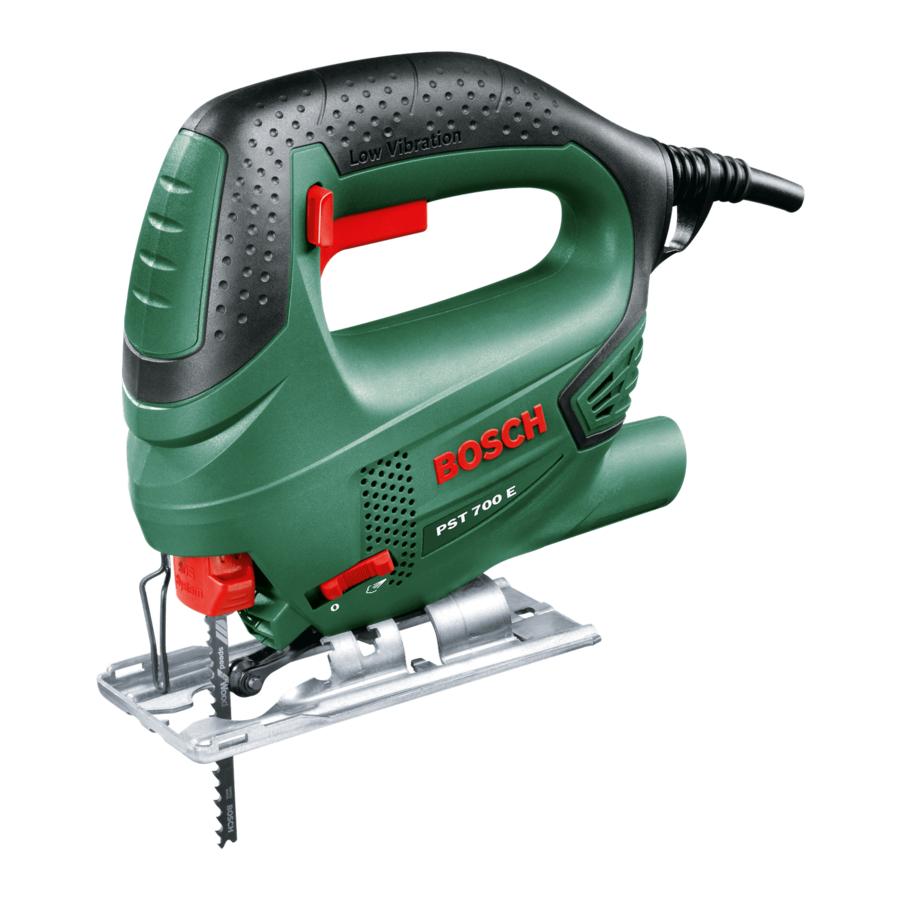

Bosch PST 700E decoupeerzaag

Veiligheidsinstructies

Elektrische veiligheid

Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
Gebruik bij het bedienen van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
Als het bedienen van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
Als er apparaten zijn aangebracht voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Service

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidsinstructies voor decoupeerzagen

Houd het elektrisch gereedschap vast aan geïsoleerde grijpoppervlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Het snijaccessoire dat in contact komt met een "stroomvoerende" draad kan blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
Gebruik klemmen of een andere praktische manier om het werkstuk aan een stabiel platform te bevestigen en te ondersteunen. Het werkstuk met de hand of tegen uw lichaam vasthouden maakt het onstabiel en kan leiden tot verlies van controle.
Houd uw handen uit de buurt van het zaaggebied. Reik niet onder het werkstuk. Contact met het zaagblad kan leiden tot letsel.
Breng het elektrisch gereedschap alleen in contact met het werkstuk wanneer het is ingeschakeld. Anders bestaat het gevaar van terugslag als het snijgereedschap in het werkstuk vastloopt.
Zorg ervoor dat de voetplaat tijdens het zagen altijd stevig rust. Een vastgelopen zaagblad kan breken of tot terugslag leiden.
Als de zaagsnede is voltooid, schakelt u het elektrisch gereedschap uit en trekt u het zaagblad pas uit de zaagsnede nadat het tot stilstand is gekomen. Op deze manier kunt u terugslag vermijden en het elektrisch gereedschap veilig neerzetten.
Wacht altijd tot het elektrisch gereedschap volledig tot stilstand is gekomen voordat u het neerzet. Het aanbrenggereedschap kan vastlopen en ertoe leiden dat u de controle over het elektrisch gereedschap verliest.
Gebruik alleen onbeschadigde zaagbladen die in perfecte staat verkeren. Gebogen of botte zaagbladen kunnen breken, de zaagsnede negatief beïnvloeden of tot terugslag leiden.
Breng het zaagblad na het uitschakelen niet tot stilstand door er zijdelings druk op uit te oefenen. Het zaagblad kan beschadigd raken, breken of terugslag veroorzaken.
Gebruik het elektrisch gereedschap alleen met de grondplaat. Als u de grondplaat niet gebruikt, loopt u het risico de controle over het elektrisch gereedschap te verliezen.
Gebruik geschikte detectoren om te bepalen of er leidingen in het werkgebied verborgen zijn, of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische leidingen kan leiden tot brand en elektrische schokken. Het beschadigen van een gasleiding kan leiden tot een explosie. Het binnendringen in een waterleiding veroorzaakt materiële schade of kan een elektrische schok veroorzaken.

Producten die uitsluitend in GB worden verkocht:
Uw product is voorzien van een BS 1363/A goedgekeurde elektrische stekker met interne zekering (ASTA goedgekeurd volgens BS 1362).
Als de stekker niet geschikt is voor uw stopcontacten, moet deze worden afgeknipt en worden vervangen door een geschikte stekker door een geautoriseerde klantenserviceagent. De vervangende stekker moet dezelfde zekering hebben als de originele stekker.
De afgesneden stekker moet worden weggegooid om een mogelijk schokgevaar te voorkomen en mag nooit elders in een stopcontact worden gestoken.

Productbeschrijving en specificaties

Lees alle veiligheidsinstructies en algemene aanwijzingen. Het niet naleven van de veiligheidsinstructies en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrische gereedschap is bedoeld voor het maken van scheidende zaagsneden en uitsparingen in hout, kunststof, metaal, keramische platen, rubber en laminaat/HPL (High Pressure Laminate) terwijl het stevig op het werkstuk rust. Het is geschikt voor rechte en gebogen zaagsneden met verstek-/afschuinhoeken tot 45°. De aanbevelingen voor het zaagblad moeten in acht worden genomen.

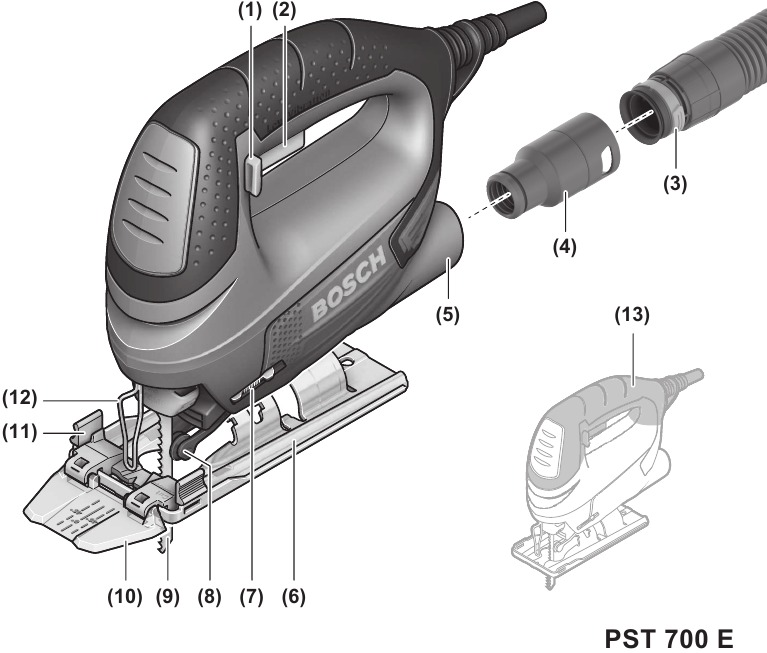

Productkenmerken

Vergrendeling van de aan/uit-schakelaar
Aan/uit-schakelaar
Stofafzuigslang^a⁾
Stofafzuigadapter^a⁾
Afzuigopening
Voetplaat
Schakelaar voor apparaat voor het wegblazen van zaagsel
Geleiderol
Zaagblad^a⁾
Kijkvenster voor Cut Control^a⁾
Voet voor Cut Control^a⁾
Schokbeschermkap
Handgreep (geïsoleerd greepoppervlak)
Zaagbladopname
Splinterbescherming^a⁾
Accessoirehouder
Beugel voor geleiderol
Schroef van de voetplaat
Schaal voor verstek-/afschuinhoeken
0°-zaagsnede markering^a)
45°-zaagsnede markering^a⁾

^a) Dit accessoire behoort niet tot de standaardleveringsomvang.

Technische gegevens

Decoupeerzaag		PST 700 E	PST 7000 E	PST 7200 E
Artikelnummer		3 603 CA0 0..	3 603 CA0 0..	3 603 CA0 0..
Cut Control		●	●	●
Slagfrequentie-instelling		●	●	●
Nominaal opgenomen vermogen	W	500	500	500
Afgegeven vermogen	W	300	300	300
Nullast-slagfrequentie n₀	min^-1	500−3100	500−3100	500−3100
Slag	mm	20	20	20
Max. zaagdiepte
– in hout	mm	70	70	72
– in aluminium	mm	10	10	10
– in staal (ongelegeerd)	mm	4	4	4
Max. zaaghoek (links/rechts)	°	45	45	45
Gewicht^A⁾	kg	1.6	1.6	1.6
Beschermingsklasse		/II	/II	/II

^A) Gewicht zonder netaansluitkabel en zonder netstekker

De specificaties gelden voor een nominale spanning [U] van 230 V. Deze specificaties kunnen variëren bij verschillende spanningen en in landspecifieke modellen.

Informatie over geluid/vibratie

Geluidsniveau bepaald overeenkomstig EN 62841‑2‑11.
Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt doorgaans:
Geluidsdrukniveau 91 dB(A); geluidsvermogensniveau 99 dB(A). Onzekerheid K = 5 dB.
Draag gehoorbescherming!
Totale vibratiewaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald overeenkomstig EN 62841‑2‑11:
Zagen van planken met zaagblad T 144 D:
a_{h, B} = 10 m/s², K = 3 m/s²,
zagen van plaatmetaal met zaagblad T 118 A:
a_{h, M} = 11 m/s², K = 3 m/s².

Het in deze handleiding vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten volgens een gestandaardiseerde meetmethode en kunnen worden gebruikt om elektrisch gereedschap met elkaar te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige schatting van de trillings- en geluidsemissies.
Het aangegeven trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen, met andere accessoires of slecht wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissies over de totale gebruiksduur aanzienlijk verhogen.
Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld of dat het draait maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies over de totale gebruiksduur aanzienlijk verminderen.
Neem extra veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrische gereedschap en de accessoires, het warm houden van de handen en het correct organiseren van de werkprocessen.

Montage

Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.

Het zaagblad plaatsen/vervangen

Draag veiligheidshandschoenen bij het plaatsen of vervangen van het zaagblad. Zaagbladen zijn scherp en kunnen bij langdurig gebruik heet worden.

Het zaagblad kiezen

U vindt een overzicht van aanbevolen zaagbladen aan het einde van deze gebruiksaanwijzing. Gebruik uitsluitend zaagbladen met een enkelvoudige nokschacht (T-schacht) of met een 1/4" universele schacht (U-schacht). Het zaagblad mag niet langer zijn dan nodig is voor de beoogde zaagsnede.
Gebruik een smal zaagblad bij het zagen van krappe bochten.

Het zaagblad plaatsen

Maak de schacht op het zaagblad schoon voordat u het plaatst. Een vuile schacht kan niet veilig worden bevestigd.

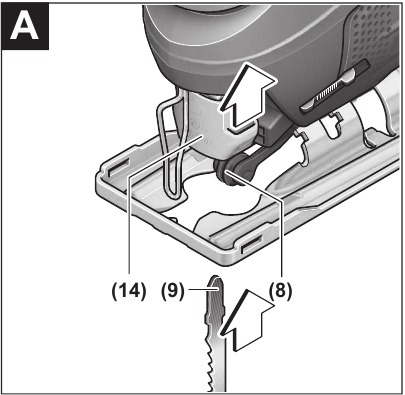

(zie afbeeldingen A en E)
Duw de zaagbladhouder (14) omhoog in de richting van de pijl. Duw het zaagblad (9), met de tanden in de zaagrichting, zo ver mogelijk in de zaagbladhouder.
Zorg er bij het plaatsen van het zaagblad voor dat de achterkant van het zaagblad zich in de groef op de geleiderol (8) bevindt.
Nauwkeurige zaagsneden zijn alleen mogelijk als de geleiderol (8) nauwsluitend – maar niet te strak – tegen de achterkant van het zaagblad past (zorg ervoor dat het zaagblad (9) niet door de geleiderol wordt gebogen). Draai indien nodig de schroef (18) los en schuif de beugel (17) voor de geleiderol zodat de geleiderol nauwsluitend tegen de achterkant van het zaagblad past. Draai de schroef (18) weer vast.

Controleer of het zaagblad goed vastzit. Een los zaagblad kan eruit vallen en tot letsel leiden.

Het zaagblad verwijderen

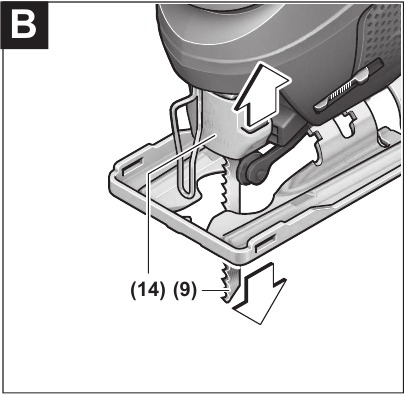

(zie afbeelding B)
Duw de zaagbladhouder (14) omhoog in de richting van de pijl en verwijder het zaagblad (9).
Als het zaagblad tijdens het verwijderen vastloopt, drukt u de zaagbladhouder (14) iets naar voren (max. 2 mm).

Splinterbescherming

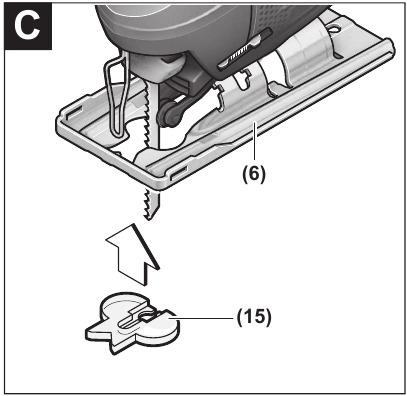

(zie afbeelding C)
De splinterbescherming (15) kan het splinteren van het oppervlak tijdens het zagen van hout voorkomen. De splinterbescherming kan alleen worden gebruikt met bepaalde zaagbladtypen en alleen bij een zaaghoek van 0°. Bij het zagen met de splinterbescherming mag de voetplaat (6) niet naar achteren worden verplaatst om dicht bij randen te zagen.
Duw de splinterbescherming (15) van onderaf in de voetplaat (6) (zoals afgebeeld met de groef naar boven gericht).

Cut Control

Cut Control maakt het mogelijk het elektrische gereedschap precies langs een zaaglijn te geleiden die op het werkstuk is gemarkeerd. Cut Control omvat het kijkvenster (10) met zaagmarkeringen en de voet (11) voor bevestiging aan het elektrische gereedschap.

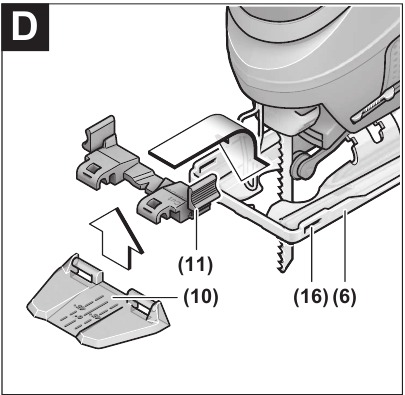

Cut Control aan de voetplaat bevestigen (zie afbeelding D)
Plaats het kijkvenster voor Cut Control (10) stevig in de beugels op de voet (11). Duw vervolgens de voet voorzichtig samen en laat deze vastklikken in de accessoirehouder (16) op de voetplaat (6).

Stof-/spanenafzuiging

Het stof van materialen zoals loodhoudende verf, bepaalde soorten hout, mineralen en metaal kan schadelijk zijn voor de menselijke gezondheid. Aanraking of inademing van dit stof kan allergische reacties veroorzaken en/of ademhalingsziekten veroorzaken bij de gebruiker of bij mensen in de directe omgeving.
Bepaalde soorten stof, zoals eiken- of beukenstof, zijn geclassificeerd als kankerverwekkend, vooral in combinatie met houtbehandelingsadditieven (chromaat, houtconserveermiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
Zorg voor een goede ventilatie op de werkplek.
Het is raadzaam om een ademhalingsmasker met P2-filterklasse te dragen.

De voorschriften voor het te bewerken materiaal die gelden in het land van gebruik moeten in acht worden genomen.

Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Het stofafzuigsysteem aansluiten
Plaats de stofafzuigadapter (4) in een afzuigslang (3) totdat u deze hoort vastklikken. Sluit de stofafzuigadapter (4) aan op de afzuigopening (5) op het elektrische gereedschap en de afzuigslang (3) op een stofafzuiger (accessoire).
U vindt een overzicht van de aansluiting op verschillende stofafzuigers aan het einde van deze gebruiksaanwijzing.
Gebruik waar mogelijk de splinterbescherming (15) voor een optimale stofafzuiging.
Schakel de zaagselblaasinrichting uit wanneer u het stofafzuigsysteem hebt aangesloten.
De stofafzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik een speciale stofafzuiger bij het afzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is.

Werking

Producten die alleen in AUS en NZ worden verkocht: Gebruik een aardlekschakelaar (RCD) met een nominale lekstroom van 30 mA of minder.

Werkingsmodi

Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.

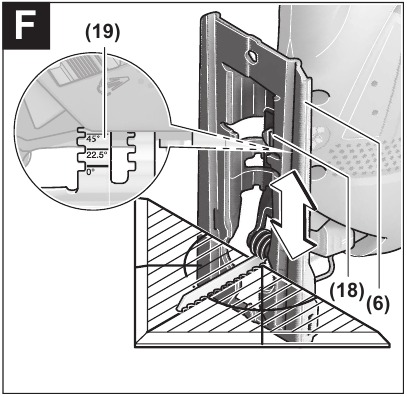

De verstekhoek instellen

(zie afbeeldingen E–F)
De basisplaat (6) kan naar rechts of links worden gedraaid om versteksneden tot 45° te maken.
De splinterbescherming (15) kan niet worden gebruikt tijdens het maken van versteksneden.

Plaats een zaagblad (9).
Verwijder de splinterbescherming (15).
Maak de schroef (18) los en duw de basisplaat (6) iets in de richting van de afzuigopening (5).
De basisplaat heeft vergrendelpunten bij 0°, 22,5° en 45° aan de linker- en rechterkant, zodat de precieze verstekhoek kan worden ingesteld. Draai de basisplaat (6) naar de gewenste positie volgens de schaal (19). Andere verstekhoeken kunnen worden ingesteld met behulp van een gradenboog.
Duw vervolgens de basisplaat (6) zo ver mogelijk in de richting van het zaagblad (9).
Schuif de beugel (17) zodat de geleiderol (8) tegen de achterkant van het zaagblad past. Precieze sneden zijn alleen mogelijk als de geleiderol nauw aansluit tegen de achterkant van het zaagblad.
Draai de schroef (18) weer vast.

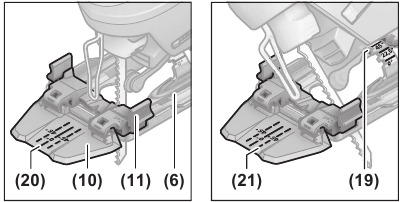

Cut Control voor versteksneden

Om de snijlijn (Cut Control) te kunnen volgen, heeft het kijkvenster voor Cut Control (10) een markering (20) voor haakse sneden bij 0° en een markering (21) voor naar rechts en naar links hellende versteksneden bij 45° volgens de schaal (19).
De snijmarkering voor verstekhoeken tussen 0° en 45° is evenredig. Deze kan ook op het kijkvenster voor Cut Control (10) worden gemarkeerd met een niet-permanente marker en gemakkelijk weer worden verwijderd.
We raden aan om een proefsnede te maken voor nauwkeurige resultaten.

De basisplaat verplaatsen

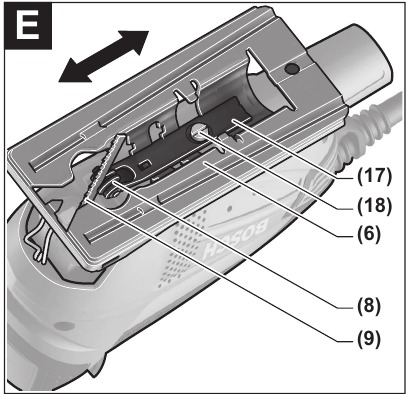

(zie afbeelding E)
U kunt de basisplaat (6) naar achteren verplaatsen om dicht bij randen te zagen.
Plaats een zaagblad (9).
Maak de schroef (18) los en duw de basisplaat (6) zo ver mogelijk in de richting van de afzuigopening (5).
Schuif de beugel (17) zodat de geleiderol (8) tegen de achterkant van het zaagblad past. Precieze sneden zijn alleen mogelijk als de geleiderol nauw aansluit tegen de achterkant van het zaagblad.
Draai de schroef (18) weer vast.
Zagen met een verschoven basisplaat (6) is alleen mogelijk met een verstekhoek van 0°. Bovendien mag Cut Control niet worden gebruikt met de basis (11) of de splinterbescherming (15).

Zaagselblaasinrichting

De snijlijn kan met behulp van de luchtstroom van de zaagselblaasinrichting vrij van spanen worden gehouden.

Om de zaagselblaasinrichting in te schakelen: Wanneer u werkt met hoge materiaalafname in hout, kunststof en andere soortgelijke materialen, duwt u de schakelaar (7) in de richting van de afzuigopening.

Om de zaagselblaasinrichting uit te schakelen: Wanneer u in metaal werkt en er een stofafzuigsysteem is aangesloten, duwt u de schakelaar (7) in de richting van het zaagblad.

De machine starten

Let op de netspanning. De spanning van de stroombron moet overeenkomen met de spanning die is aangegeven op het typeplaatje van het elektrische gereedschap.

In-/uitschakelen

Zorg ervoor dat u de aan/uit-schakelaar kunt indrukken zonder de handgreep los te laten.

Om het elektrische gereedschap in te schakelen, drukt u op de aan/uit-schakelaar (2).
Om de aan/uit-schakelaar (2) te vergrendelen, houdt u deze ingedrukt en duwt u het vergrendelmechanisme (1) naar rechts of links.
Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (2) los. Als de aan/uit-schakelaar (2) is vergrendeld, drukt u eerst op de schakelaar en laat u deze vervolgens los.

De slagfrequentie regelen

U kunt de slagfrequentie van het elektrische gereedschap variabel aanpassen wanneer het is ingeschakeld door de aan/uit-schakelaar (2) in verschillende mate in te drukken.
Lichte druk op de aan/uit-schakelaar (2) resulteert in een lage slagfrequentie. Het uitoefenen van toenemende druk op de schakelaar verhoogt de slagfrequentie.
De vereiste slagfrequentie is afhankelijk van het materiaal en de werkomstandigheden en kan worden vastgesteld door middel van praktische tests.

Een verlaging van de slagfrequentie wordt aanbevolen:

Bij het plaatsen van het zaagblad op het werkstuk om het zaagblad nauwkeuriger te kunnen plaatsen,
Bij het zagen van kunststof en aluminium om te voorkomen dat het materiaal smelt.

Tijdens langdurig gebruik met een lage slagfrequentie kan het elektrische gereedschap aanzienlijk opwarmen. Verwijder het zaagblad en laat het elektrische gereedschap ongeveer drie minuten op de maximale slagfrequentie draaien om af te koelen.

Werktips

Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
Schakel het elektrische gereedschap onmiddellijk uit als het zaagblad vast komt te zitten.
Gebruik bij het bewerken van kleine of dunne werkstukken altijd een stabiele basis of zaagtafel (accessoire).

Zaag met gematigde druk om optimale en nauwkeurige zaagresultaten te bereiken.
Decoupeerzagen zijn primair ontworpen voor gebogen sneden. Het assortiment van Bosch omvat ook accessoires die rechte sneden of cirkelvormige sneden mogelijk maken (afhankelijk van het decoupeerzaagmodel, bijvoorbeeld parallelgeleider, geleiderail of cirkelsnijder).
Handgeleide decoupeerzagen hebben over het algemeen de neiging om onder een hoek af te wijken, d.w.z. onder bepaalde omstandigheden kan de hoek en zaagnauwkeurigheid niet langer worden gegarandeerd. Bepalende invloedsfactoren op de nauwkeurigheid zijn de zaagbladdikte, de zaaglengte en de materiaaldikte en -sterkte van het werkstuk.
Bij het maken van lange, rechte sneden in dik hout (>40 mm) is de snijlijn mogelijk niet helemaal nauwkeurig. In dit geval wordt voor nauwkeurige sneden aanbevolen om een cirkelzaag van Bosch te gebruiken.
Controleer daarom altijd met behulp van proefsneden of het zaagresultaat van het geselecteerde systeem voldoet aan de eisen van uw toepassing.

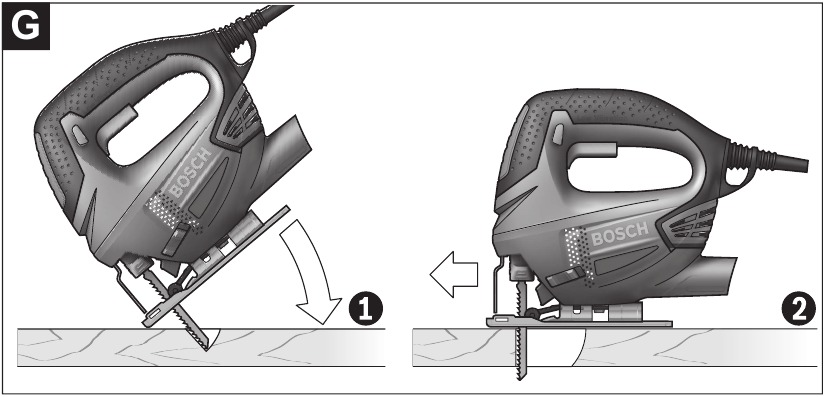

Invalzagen

Invalsneden mogen alleen worden toegepast op zachte materialen, zoals hout, gipsplaat, enz.

(zie afbeelding G)
Gebruik voor invalzagen alleen korte zaagbladen. Invalzagen is alleen mogelijk met een verstekhoek van 0°.
Plaats het elektrische gereedschap zo dat de voorkant van de basisplaat (6) op het werkstuk rust, zonder dat het zaagblad (9) het werkstuk raakt, en schakel het in. Selecteer bij elektrisch gereedschap met slagfrequentie regeling de maximale slagfrequentie. Druk het elektrische gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk zakken.
Zodra de basisplaat (6) volledig op het werkstuk rust, zaagt u verder langs de gewenste snijlijn.

Koelmiddel/smeermiddel

Omdat het materiaal langs de snijlijn opwarmt bij het zagen van metaal, moet u koelmiddel of smeermiddel aanbrengen.

Onderhoud en service

Onderhoud en reiniging

Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om veilig en goed te kunnen werken.

Om gevaarlijke situaties te vermijden, moet een beschadigde aansluitkabel uitsluitend door Bosch of een geautoriseerde klantenservice voor Bosch elektrische gereedschappen worden vervangen.
Reinig de zaagbladhouder regelmatig. Verwijder hiervoor het zaagblad uit het elektrische gereedschap en tik lichtjes met het elektrische gereedschap op een vlakke ondergrond.
Als het elektrische gereedschap erg vuil wordt, kan dit leiden tot ernstige defecten. Zaag daarom geen materialen die grote hoeveelheden stof van onderaf of bovenaf genereren.

Gebruik in extreme omstandigheden indien mogelijk altijd een stofafzuiging. Blaas de ventilatieopeningen regelmatig schoon en installeer een aardlekschakelaar (RCD) stroomopwaarts. Bij het bewerken van metalen kan geleidend stof zich in het elektrische gereedschap nestelen, wat de beschermende isolatie kan aantasten.

Als de stofuitlaat verstopt raakt, schakelt u het elektrische gereedschap uit, koppelt u het stofafzuigsysteem los en verwijdert u het stof en de spanen.
Breng af en toe een druppel olie aan op de geleiderol (8).
Controleer de geleiderol (8) regelmatig. Als deze versleten is, moet deze worden vervangen door een erkende Bosch-klantenservice.

Klantenservice en toepassingsadvies

Onze klantenservice beantwoordt uw vragen over onderhoud en reparatie van uw product, evenals over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com
Het Bosch-productadvies team helpt u graag met al uw vragen over onze producten en hun accessoires.
Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com

U kunt verdere serviceadressen vinden op:
www.bosch-pt.com/serviceaddresses

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch PST 700 E / 7000 E / 7200 E handleiding
