Bosch Professional GST 12V-70 Handleiding

Veiligheidsinstructies

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

Veiligheid van de werkplek

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of sleutel voordat u het elektrische gereedschap inschakelt. Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde risico's verminderen.
• Laat vertrouwdheid die is opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor andere dan beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van batterijgereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Spoel af met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparatiepersoon die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsinstructies voor decoupeerzagen

• Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Het snijaccessoire dat in contact komt met een "stroomvoerende" draad kan de blootgestelde metalen onderdelen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werkstuk met de hand of tegen uw lichaam houden, maakt het onstabiel en kan leiden tot verlies van controle.
• Houd uw handen uit de buurt van het zaaggebied. Reik niet onder het werkstuk. Contact met het zaagblad kan leiden tot letsel.
• Breng het elektrische gereedschap pas in contact met het werkstuk als het is ingeschakeld. Anders bestaat er gevaar voor terugslag als het snijgereedschap in het werkstuk vastloopt.
• Zorg ervoor dat de voetplaat tijdens het zagen altijd stevig rust. Een vastgelopen zaagblad kan breken of leiden tot terugslag.
• Schakel na het voltooien van de zaagsnede het elektrische gereedschap uit en trek het zaagblad pas uit de zaagsnede als het tot stilstand is gekomen. Op deze manier kunt u terugslag vermijden en het elektrische gereedschap veilig neerzetten.
• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerzet. Het applicatiegereedschap kan vastlopen en ertoe leiden dat u de controle over het elektrische gereedschap verliest.
• Gebruik alleen onbeschadigde zaagbladen die in perfecte staat zijn. Verbogen of botte zaagbladen kunnen breken, de zaagsnede negatief beïnvloeden of leiden tot terugslag.
• Rem het zaagblad niet af door na het uitschakelen zijwaartse druk uit te oefenen. Het zaagblad kan beschadigd raken, breken of terugslag veroorzaken.
• Gebruik het elektrische gereedschap alleen met de basisplaat. Als u de basisplaat niet gebruikt, loopt u het risico dat u het elektrische gereedschap niet kunt bedienen.
• Gebruik geschikte detectoren om vast te stellen of er verborgen voedingsleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot explosie. Het breken van waterleidingen veroorzaakt schade aan eigendommen.
• In geval van schade en oneigenlijk gebruik van de batterij kunnen er dampen vrijkomen. De batterij kan vlam vatten of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen het ademhalingsstelsel irriteren.
• Open de batterij niet. Er bestaat een risico op kortsluiting.
• De batterij kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendraaiers of door van buitenaf uitgeoefende kracht. Er kan een interne kortsluiting optreden, waardoor de batterij kan branden, roken, exploderen of oververhit raken.
• Gebruik de batterij alleen met producten van de fabrikant. Dit is de enige manier waarop u de batterij kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de batterij tegen hitte, bijvoorbeeld tegen continu intens zonlicht, vuur, vuil, water en vocht. Er bestaat een risico op explosie en kortsluiting.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene aanwijzingen. Het niet in acht nemen van de veiligheids- en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.

Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrisch gereedschap is bestemd voor het maken van scheidende zaagsneden en uitsparingen in hout, kunststof, metaal, keramische platen en rubber, terwijl het stevig op het werkstuk rust. Het is geschikt voor rechte en gebogen zaagsneden met verstek-/afschuinhoeken tot 45°. Neem de aanbevelingen voor het zaagblad in acht.

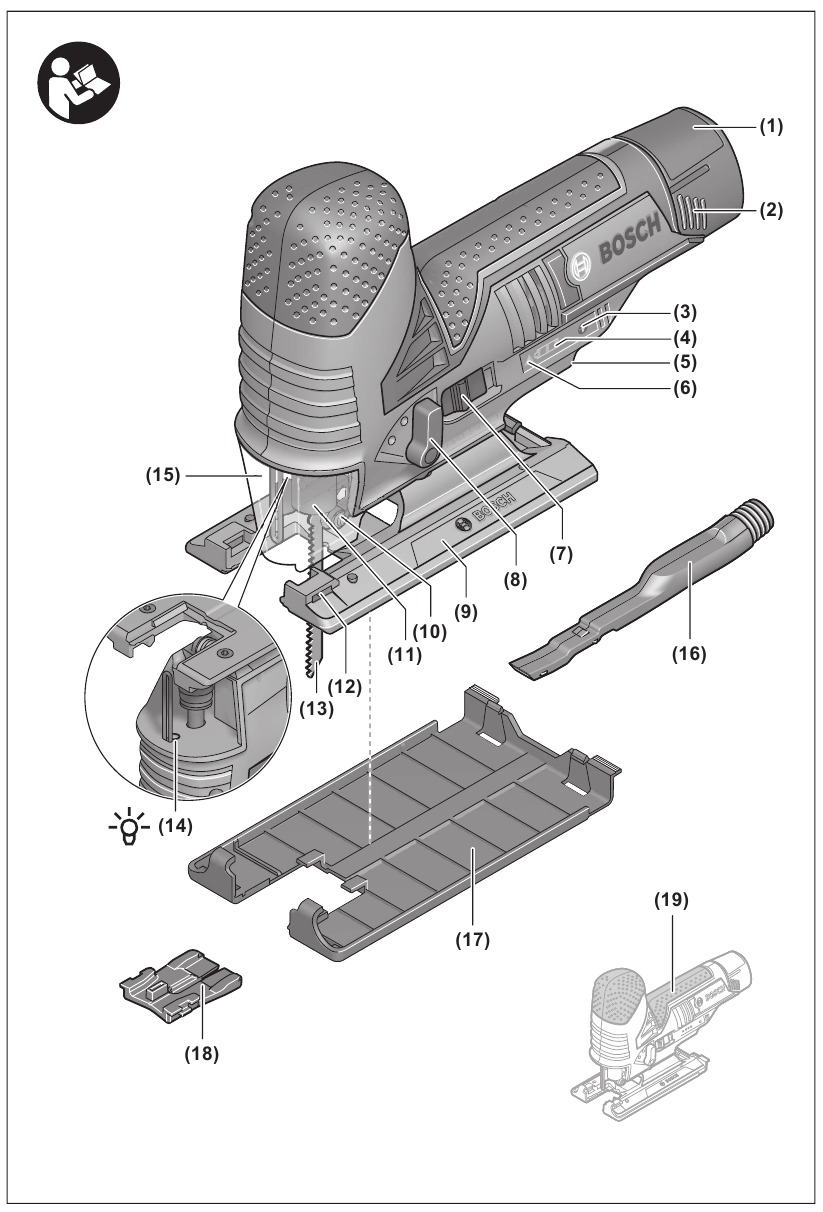

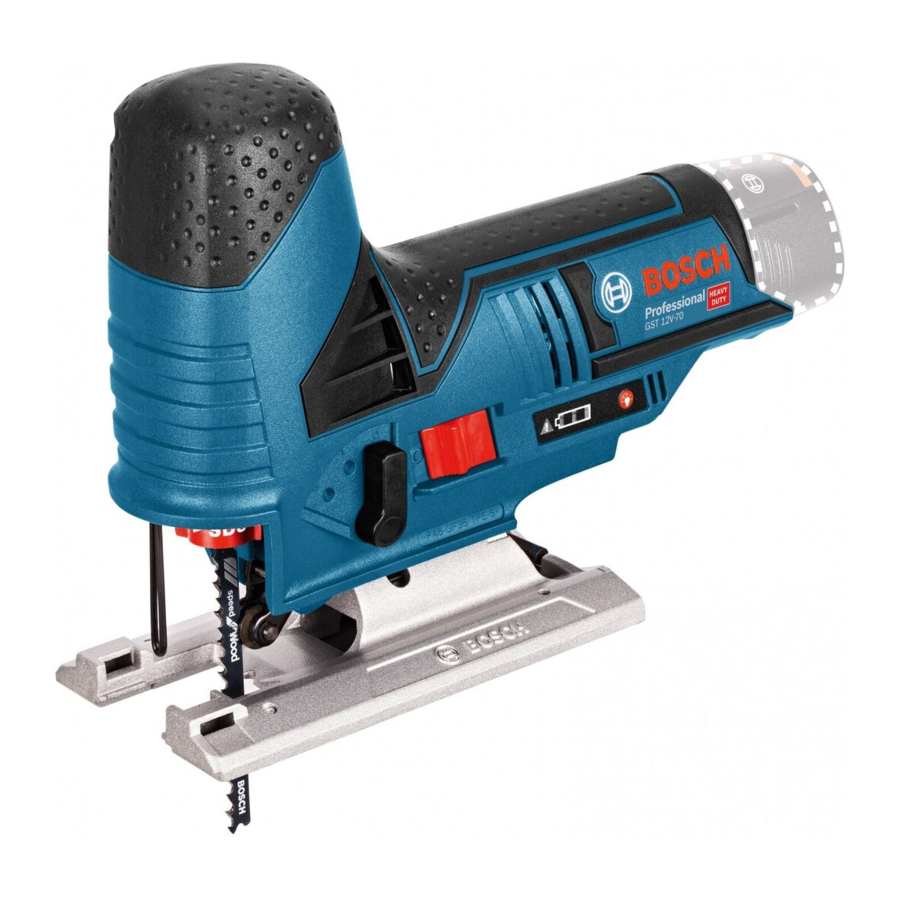

Productkenmerken

1. Accu^a)
2. Ontgrendelknop accu^a)
3. Knop werklamp
4. Acculaadindicatie
5. Duimwiel voor slagfrequentie
6. Indicatie temperatuurbewaking/overbelastingsbeveiliging
7. Aan/uit-schakelaar
8. Verstelhendel pendelwerking
9. Voetplaat
10. Geleiderol
11. Zaagbladopname
12. Geleiding voor parallelgeleider
13. Zaagblad^a)
14. Werklamp
15. Kap voor stofafzuiging
16. Afzuigopening
17. Glijzool
18. Splinterbescherming
19. Handgreep (geïsoleerd greepoppervlak)
20. SDS-hendel voor zaagbladontgrendeling
21. Stootbeschermingsbeugel
22. Afzuigslang^a)
23. Schroef voetplaat
24. Inbussleutel
25. Schaal voor verstek-/afschuinhoeken
26. Borgschroef voor parallelgeleider^a)
27. Parallelgeleider met cirkelsnijder^a)
28. Centreerpunt cirkelsnijder^a)
    1. De afgebeelde of beschreven accessoires worden niet standaard meegeleverd. U vindt het complete assortiment accessoires in ons accessoireprogramma.

Technische gegevens

1. Gemeten bij 20−25°C met accuGBA 10,8V 2.0Ah.
2. Afhankelijk van de gebruikte accu
3. Beperkt vermogen bij temperaturen <0°C

Informatie over geluid/vibratie
Geluidsemissiewaarden bepaald conform EN 62841‑2‑11.

Het A-gewogen geluidsdrukniveau van het elektrische gereedschap bedraagt doorgaans 75 dB(A). Onzekerheid K = 5 dB. Het geluidsniveau tijdens het werken kan hoger zijn dan de aangegeven waarde. Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald conform EN 62841‑2‑11: Zagen van planken met zaagblad T 111 C:
a_{h, B} = 4.5 m/s², K = 1.5 m/s², zagen van plaatmetaal met zaagblad T 118 A:
a_{h, M} = 4.5 m/s², K = 1.5 m/s².

Het in deze handleiding vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten conform een genormeerde meetmethode en kunnen worden gebruikt om elektrisch gereedschap met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Hierdoor kunnen de trillings- en geluidsemissie gedurende de gehele arbeidsperiode aanzienlijk toenemen.

Voor een nauwkeurige schatting van de trillings- en geluidsemissie moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet daadwerkelijk wordt gebruikt. Hierdoor kunnen de trillings- en geluidsemissie gedurende de gehele arbeidsperiode aanzienlijk worden verminderd.

Neem extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen, zoals het onderhouden van het elektrisch gereedschap en de inzetgereedschappen, het warm houden van de handen en het organiseren van de werkprocessen.

Montage

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.

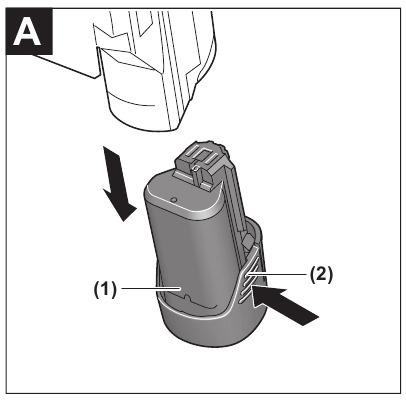

De accu opladen

(zie afbeelding A)

• Gebruik uitsluitend de in de technische gegevens genoemde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de lithium-ion-accu van uw elektrische gereedschap.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op in het oplaadapparaat voordat u uw elektrische gereedschap voor de eerste keer gebruikt.

De lithium-ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Onderbreking van het laadproces beschadigt de accu niet.

De lithium-ion-accu is door de "Electronic Cell Protection (ECP)" beschermd tegen diepontlading. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld: Het inzetgereedschap draait niet meer.

• Druk na het automatische uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schakelaar. De accu kan beschadigd raken.

Om de accu (1) te verwijderen, drukt u op de ontgrendelingstoets (2) en trekt u de accu naar beneden uit het elektrische gereedschap. Gebruik hierbij geen geweld.

Acculaadindicatie

De drie groene leds van de acculaadindicatie (4) geven de laadtoestand van de accu (1) aan. De acculaadindicatie licht slechts vijf seconden na het opstarten op.

Als er geen led oplicht na het inschakelen van het elektrische gereedschap, is de accu defect en moet deze worden vervangen.

Het zaagblad plaatsen/verwisselen

• Draag bij het monteren of verwisselen van het zaagblad beschermende handschoenen. Zaagbladen zijn scherp en kunnen bij langdurig gebruik heet worden.

Het zaagblad kiezen
Aan het einde van deze gebruiksaanwijzing vindt u een overzicht van aanbevolen zaagbladen. Gebruik alleen zaagbladen met een enkelnokschacht (T-schacht). Het zaagblad mag niet langer zijn dan nodig is voor de beoogde snede.

Gebruik een smal zaagblad bij het zagen van strakke bochten.

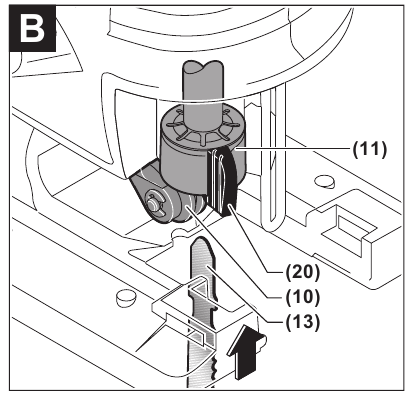

Het zaagblad plaatsen (zie afbeelding B)

• Reinig de schacht van het zaagblad voordat u het plaatst. Een vuile schacht kan niet veilig worden vastgezet.

Duw het zaagblad (13), met de tanden in de snijrichting, in de zaagbladopname (11) totdat het vastklikt. De SDS-hendel (20) springt automatisch terug en het zaagblad is vergrendeld. Duw de hendel (20) niet met de hand terug, omdat u het elektrische gereedschap kunt beschadigen.

Zorg er bij het plaatsen van het zaagblad voor dat de achterkant van het zaagblad zich in de groef op de geleiderol (10) bevindt.

• Controleer of het zaagblad goed vastzit. Een los zaagblad kan eruit vallen en tot letsel leiden.

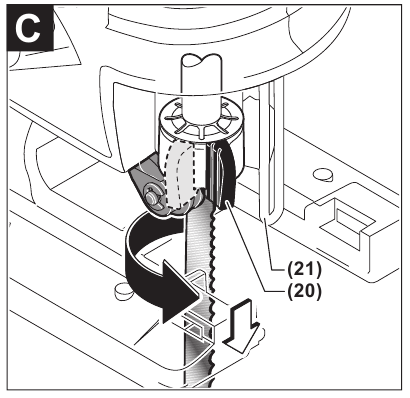

Het zaagblad uitwerpen (zie afbeelding C)

• Houd bij het uitwerpen van het zaagblad het elektrische gereedschap zo vast dat er geen personen of dieren gewond kunnen raken door het uitgeworpen zaagblad.

Draai de SDS-hendel (20) zo ver mogelijk in de richting van de schokbeschermingskap (21). Het zaagblad wordt losgemaakt en uitgeworpen.

Glijvoet

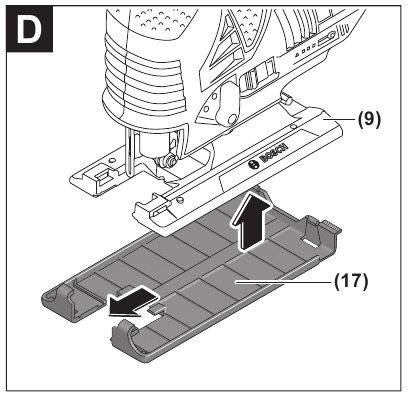

(zie afbeelding D)

Bij het bewerken van gevoelige oppervlakken kunt u de glijvoet (17) op de voetplaat (9) plaatsen om te voorkomen dat het oppervlak bekrast wordt.

Om de glijvoet (17) te positioneren, haakt u deze aan de voorkant van de voetplaat (9), duwt u hem aan de achterkant omhoog en laat u hem vastklikken.

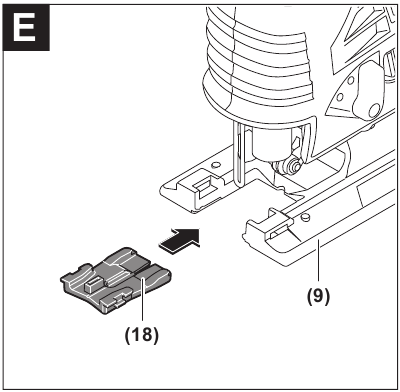

Splinterbescherming

(zie afbeelding E)

De splinterbescherming (18) (accessoire) kan splintervorming van het oppervlak tijdens het zagen van hout voorkomen. De splinterbescherming kan alleen worden gebruikt met bepaalde zaagbladtypen en alleen bij een snijhoek van 0°.

Schuif de splinterbescherming (18) vanaf de voorkant in de voetplaat (9).

Bij gebruik van de glijvoet (17) wordt de splinterbescherming (18) in de glijvoet in plaats van in de voetplaat (9) geplaatst.

Stof-/spanenafzuiging

Stof van materialen zoals loodhoudende verf, sommige soorten hout, mineralen en metaal kan schadelijk zijn voor de menselijke gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of luchtwegaandoeningen bij de gebruiker of personen in de directe omgeving.

Bepaalde soorten stof, zoals eiken- of beukenstof, worden geclassificeerd als kankerverwekkend, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
• Zorg voor een goede ventilatie op de werkplek.
• Het is raadzaam om een ademmasker van filterklasse P2 te dragen.

De voorschriften met betrekking tot het te bewerken materiaal die gelden in het land van gebruik moeten in acht worden genomen.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Kap
Plaats de kap (15) voordat u het elektrische gereedschap aansluit op het stofafzuigsysteem.

Bevestig de kap (15) aan het elektrische gereedschap zodat de beugel vastklikt op de schokbeschermingskap (21).

Verwijder de kap (15) wanneer u zonder stofafzuigsysteem werkt en voor verstek-/schuine sneden. Trek hiervoor de kap naar voren van de schokbeschermingskap (21).

De stofafzuiging aansluiten (zie afbeeldingen F–G)

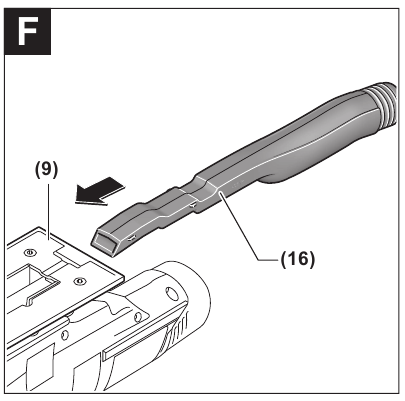

Plaats de afzuigopening (16) in de uitsparingen van de voetplaat (9).

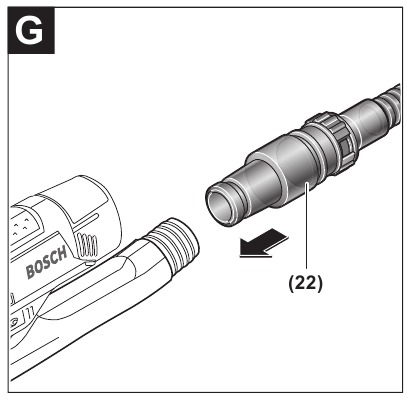

Sluit een stofafzuigslang (22) (accessoire) aan op de afzuigopening (16). Sluit de stofafzuigslang (22) aan op een stofafzuiger (accessoire).

Aan het einde van deze gebruiksaanwijzing vindt u een overzicht van de aansluiting op verschillende stofafzuigers.

Gebruik voor een optimale stofafzuiging waar mogelijk de splinterbescherming (18).

De stofafzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is een speciale stofafzuiger.

Bediening

Bedieningsmodi

• Haal de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat gevaar voor letsel door het onbedoeld indrukken van de aan/uit-schakelaar.

Pendelbeweging instellen
De pendelbeweging kan worden ingesteld met drie verschillende standen, waardoor de zaagsnelheid, de zaagcapaciteit en de zaagsnede optimaal kunnen worden aangepast aan het materiaal dat u wilt zagen.

U kunt de pendelbeweging ook tijdens het gebruik aanpassen met de verstelhendel (8).

Het optimale pendelniveau voor elke toepassing kan worden bepaald door een praktische test. Let op de volgende aanbevelingen:

• Selecteer een lager pendelniveau of schakel de pendelbeweging volledig uit als u een fijnere of schonere snijrand wilt produceren.
• Schakel de pendelbeweging uit bij het bewerken van dunne materialen (bijv. platen).
• Werk aan harde materialen (bijv. staal) met een lage pendelbeweging.
• U kunt zachte materialen bewerken en hout zagen met een maximale pendelbeweging.

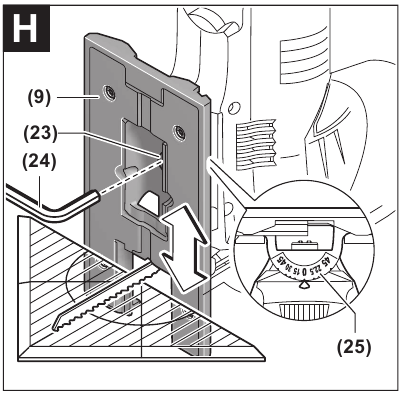

De verstek-/schuinhoek instellen (zie afbeelding H)

De voetplaat (9) kan naar rechts of links worden gedraaid om versteksneden tot 45° te maken.

De afzuigopening (16) en de splinterbescherming (18) kunnen niet worden gebruikt tijdens het maken van verstek-/schuine sneden.

• Verwijder de afzuigopening (16) en de splinterbescherming (18).
• Voor een verstek-/schuinhoek van 0° zit er een pin in een bijbehorende uitsparing.
• Maak de schroef (23) los met de inbussleutel (24) totdat u de voetplaat (9) naar de accu (1) kunt schuiven. Laat de pin in de geleidingsgroef glijden.
• Om verstek-/schuinhoeken in te stellen, draait u de voetplaat (9) naar de gewenste positie volgens de schaal (25). Elke hoek kan tot 45° worden ingesteld met behulp van een gradenboog.
• Draai de schroef (23) weer vast.

Starten van de bediening

De accu plaatsen
Let op: Het gebruik van accu's die niet geschikt zijn voor uw elektrische gereedschap, kan leiden tot storingen of schade aan het elektrische gereedschap.

Plaats de opgeladen accu (1) in de accu-opname totdat u voelt dat deze vastklikt en veilig op zijn plaats is vergrendeld.

De led-werklamp in-/uitschakelen
Om de werklamp (14) in of uit te schakelen, drukt u op de werklampknop (3).

• Kijk niet rechtstreeks in de werklamp; deze kan u verblinden.

In-/uitschakelen

• Zorg ervoor dat u de aan/uit-schakelaar kunt indrukken zonder de handgreep los te laten.

Om het elektrische gereedschap in te schakelen, schuift u de aan/uit-schakelaar (7) naar voren zodat "I" op de schakelaar verschijnt. Om het elektrische gereedschap uit te schakelen, schuift u de aan/uit-schakelaar (7) naar achteren zodat "0" op de schakelaar verschijnt.

Herstartbeveiliging
De herstartbeveiliging voorkomt dat het elektrische gereedschap ongecontroleerd start nadat de stroomtoevoer is onderbroken. Zodra de herstartbeveiliging actief is, knippert de temperatuurbewakings-/overbelastingsindicator (6) continu.

Om het gereedschap opnieuw te starten, zet u de aan/uit-schakelaar (7) in de uit-stand en schakelt u het elektrische gereedschap vervolgens weer in.

Let op: Het snel in- en uitschakelen van het elektrische gereedschap kan de herstartbeveiliging activeren, wat betekent dat het elektrische gereedschap mogelijk niet start, zelfs niet als de aan/uit-schakelaar (7) wordt ingedrukt. Zet de aan/uit-schakelaar (7) in de uit-stand en schakel het elektrische gereedschap vervolgens weer in.

De slaglengte vooraf selecteren
U kunt ook de slaglengte vooraf selecteren en deze tijdens het gebruik wijzigen met behulp van het duimwiel voor de voorselectie van de slaglengte (5).

De vereiste slaglengte is afhankelijk van het materiaal en de werkomstandigheden en kan worden bepaald met behulp van praktische tests.

Het wordt aanbevolen om de slaglengte te verminderen bij het plaatsen van het zaagblad op het werkstuk en bij het zagen van plastic en aluminium.

Bij langdurig gebruik met een lage slaglengte kan het elektrische gereedschap aanzienlijk opwarmen. Verwijder het zaagblad en laat het elektrische gereedschap ongeveer drie minuten op de maximale slaglengte draaien om af te koelen.

Temperatuurafhankelijke overbelastingsbeveiliging
Onder normale gebruiksomstandigheden kan het elektrische gereedschap niet overbelast raken. Als het elektrische gereedschap overbelast is of niet binnen het toegestane accutemperatuurbereik wordt gehouden, wordt de snelheid verlaagd of schakelt het elektrische gereedschap uit. Bij een verlaagde snelheid zal het elektrische gereedschap weer op volle snelheid draaien zodra de toegestane accutemperatuur is bereikt of de belasting is verminderd. Als het automatisch wordt uitgeschakeld, schakelt u het elektrische gereedschap uit, laat u de accu afkoelen en schakelt u het elektrische gereedschap weer in.

Temperatuurbewakings-/overbelastingsindicator
De rode temperatuurbewakings-/overbelastingsindicator (6) helpt u de accu te beschermen tegen oververhitting en de motor tegen overbelasting.

Als de temperatuurbewakings-/overbelastingsindicator (6) permanent rood oplicht, is de temperatuur van de accu te hoog en schakelt het elektrische gereedschap automatisch uit.

Schakel het elektrische gereedschap uit en laat de accu afkoelen voordat u verder werkt.

Als de temperatuurbewakings-/overbelastingsindicator (6) rood knippert, is het elektrische gereedschap geblokkeerd en schakelt het automatisch uit.

Trek het elektrische gereedschap uit het werkstuk. Het elektrische gereedschap blijft werken op de ingestelde slaglengte zodra de blokkering is verholpen.

Werkadvies

• Haal de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat gevaar voor letsel door het onbedoeld indrukken van de aan/uit-schakelaar.
• Schakel het elektrische gereedschap onmiddellijk uit als het zaagblad vast komt te zitten.
• Gebruik altijd een stevige ondersteuning bij het werken aan kleine of dunne werkstukken.
  Controleer voordat u in hout, spaanplaat, bouwmaterialen enz. zaagt op vreemde voorwerpen zoals spijkers, schroeven enz. en verwijder deze.

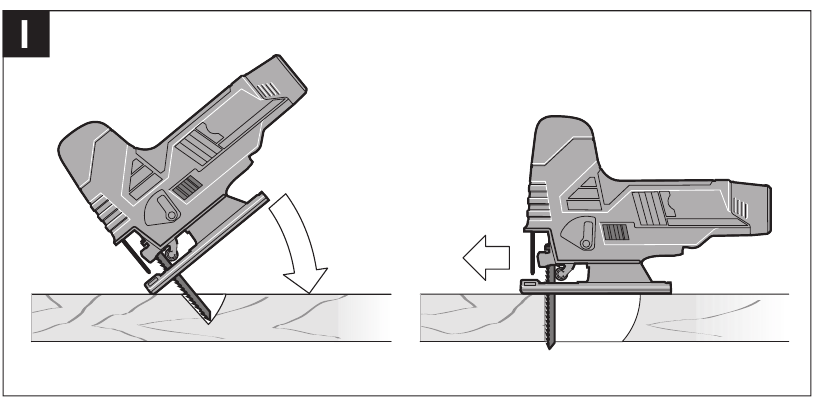

Invallend zagen (zie afbeelding I)

• Invallende zaagsneden mogen alleen worden toegepast op zachte materialen, zoals hout, gipsplaat enz.

Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen mogelijk met een verstekhoek van 0°.

Plaats het elektrische gereedschap zo dat de voorkant van de voetplaat (9) op het werkstuk rust, zonder dat het zaagblad (13) het werkstuk raakt, en schakel het in. Selecteer bij elektrisch gereedschap met slaglengteregeling de maximale slaglengte. Druk het elektrische gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk zakken.

Zodra de voetplaat (9) volledig op het werkstuk rust, gaat u verder met zagen langs de vereiste zaaglijn.

Parallelgeleider met cirkelsnijder (accessoire)
Bij het werken met de parallelgeleider met cirkelsnijder (27) (accessoire) mag het werkstuk niet dikker zijn dan 30 mm.

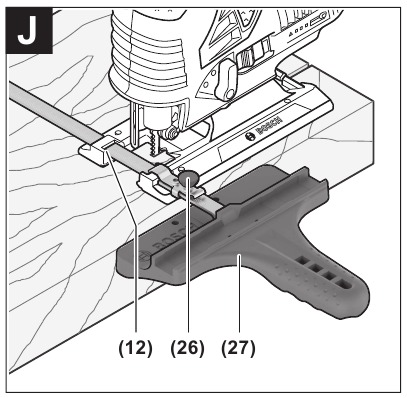

Parallelle sneden (zie afbeelding J):

Maak de borgschroef (26) los en schuif de schaal op de parallelgeleider door de geleider (12) in de voetplaat. Stel de gewenste zaagbreedte in als een schaalwaarde aan de binnenrand van de voetplaat. Draai de borgschroef (26) weer vast.

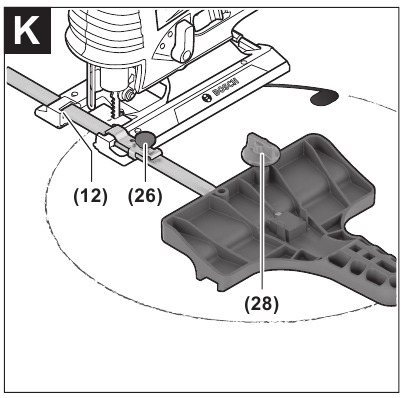

Cirkelvormige sneden (zie afbeelding K):

Boor een gat dat groot genoeg is om het zaagblad door te steken op de zaaglijn binnen de te snijden cirkel. Bewerk het boorgat met een bovenfrees of vijl zodat het zaagblad vlak met de zaaglijn kan liggen. Plaats de borgschroef (26) aan de andere kant van de parallelgeleider. Schuif de schaal op de parallelgeleider door de geleider (12) in de voetplaat. Boor een gat in het werkstuk in het midden van het uit te snijden gedeelte. Steek de centreerpunt (28) door de binnenste opening van de parallelgeleider en in het geboorde gat. Stel de radius in als een schaalwaarde aan de binnenrand van de voetplaat. Draai de borgschroef (26) weer vast.

Koelmiddel/smeermiddel
Omdat het materiaal langs de zaaglijn opwarmt bij het snijden van metaal, moet u koelmiddel of smeermiddel aanbrengen.

Aanbevelingen voor optimale hantering van de accu
Bescherm de accu tegen vocht en water.

Bewaar de accu alleen binnen een temperatuurbereik van −20 tot 50°C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.

Reinig af en toe de ventilatieopeningen op de accu met een zachte borstel die schoon en droog is.

Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de accu is verslechterd en moet worden vervangen. Volg de instructies voor de juiste verwijdering.

Onderhoud en service

Onderhoud en reiniging

• Haal de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat gevaar voor letsel door het onbedoeld indrukken van de aan/uit-schakelaar.
• Om een veilige en efficiënte werking te garanderen, moet u het elektrische gereedschap en de ventilatieopeningen altijd schoonhouden.

Reinig de zaagbladopname regelmatig. Verwijder hiervoor het zaagblad uit het elektrische gereedschap en tik het elektrische gereedschap lichtjes uit op een vlakke ondergrond.

Als het elektrische gereedschap erg vuil wordt, kan dit tot ernstige storingen leiden. Zaag om deze reden geen materialen die grote hoeveelheden stof van onder of boven genereren.

Als de stofuitlaat verstopt raakt, schakelt u het elektrische gereedschap uit, koppelt u het stofafzuigsysteem los en verwijdert u het stof en de spanen.

Breng van tijd tot tijd een druppel olie aan op de geleiderol (10). Controleer de geleiderol (10) regelmatig. Als deze versleten is, moet deze worden vervangen door een erkend Bosch after-sales servicecentrum.

After-sales service en toepassingsservice

Onze after-sales service beantwoordt uw vragen over het onderhoud en de reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com

Het Bosch-productgebruikadviesteam helpt u graag met al uw vragen over onze producten en hun accessoires.

Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ

Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.

Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

U kunt meer serviceadressen vinden op: www.bosch-pt.com/serviceaddresses

Transport

De aanbevolen lithium-ionaccu's zijn onderworpen aan de wetgeving inzake het transport van gevaarlijke goederen. De gebruiker kan de accu's over de weg vervoeren zonder verdere eisen.

Bij verzending door derden (bijv. door luchttransport of expeditiebedrijf) moeten speciale eisen aan verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadplegen van een deskundige voor gevaarlijke stoffen vereist.

Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zo dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Referenties

• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GST 12V-70 Handleiding

Beschikbare talen
