Bosch Professional GST 18 V-LI S / GST 18 V-LI B Handleiding

Veiligheidsinstructies

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met snoer of uw elektrische gereedschap op accu (zonder snoer).

Veiligheid van de werkomgeving

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Beschadig het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Bij gebruik van elektrisch gereedschap buitenshuis, dient u een verlengsnoer te gebruiken dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of steeksleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg altijd voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuiging en opvangfaciliteiten, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u niet misleiden door de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgebouwd en negeer de veiligheidsprincipes van het gereedschap niet. Een onachtzaam handelen kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrische gereedschap.
• Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap bij beschadiging vóór gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type accu kan brandgevaar opleveren bij gebruik met een andere accu.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Bij onbedoeld contact met water spoelen. Als de vloeistof in de ogen komt, dient u bovendien medische hulp in te roepen. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur hoger dan 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

Onderhoud

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Voer nooit zelf onderhoud uit aan beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsinstructies voor decoupeerzagen

• Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken wanneer u een handeling uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Contact van het snijaccessoire met een "stroomvoerende" draad kan blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam maakt het onstabiel en kan leiden tot verlies van controle.
• Houd uw handen uit de buurt van het zaagbereik. Reik niet onder het werkstuk. Contact met het zaagblad kan leiden tot letsel.
• Breng het elektrische gereedschap pas in contact met het werkstuk als het is ingeschakeld. Anders bestaat er gevaar voor terugslag als het snijgereedschap in het werkstuk vastloopt.
• Zorg ervoor dat de voetplaat altijd stevig rust tijdens het zagen. Een vastgelopen zaagblad kan breken of tot terugslag leiden.
• Wanneer de zaagsnede is voltooid, schakelt u het elektrische gereedschap uit en trekt u het zaagblad pas uit de zaagsnede als het tot stilstand is gekomen. Op deze manier kunt u terugslag vermijden en het elektrische gereedschap veilig neerzetten.
• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerzet. Het toepassingsgereedschap kan vastlopen en ertoe leiden dat u de controle over het elektrische gereedschap verliest.
• Gebruik alleen onbeschadigde zaagbladen die in perfecte staat verkeren. Verbogen of botte zaagbladen kunnen breken, de zaagsnede negatief beïnvloeden of tot terugslag leiden.
• Rem het zaagblad niet af door na het uitschakelen zijdelingse druk uit te oefenen. Het zaagblad kan beschadigd raken, breken of terugslag veroorzaken.
• Gebruik geschikte detectoren om vast te stellen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot explosie. Het breken van waterleidingen veroorzaakt materiële schade.
• In geval van schade en oneigenlijk gebruik van de accu kunnen er dampen vrijkomen. De accu kan in brand vliegen of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige gevolgen ondervindt. De dampen kunnen de ademhalingswegen irriteren.
• Open de accu niet. Er bestaat risico op kortsluiting.
• De accu kan worden beschadigd door puntige voorwerpen, zoals spijkers of schroevendraaiers, of door externe kracht. Er kan een interne kortsluiting optreden, waardoor de accu kan branden, roken, exploderen of oververhit raken.
• Gebruik de accu alleen met producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de accu tegen hitte, bijvoorbeeld tegen voortdurend intens zonlicht, vuur, vuil, water en vocht. Er bestaat risico op explosie en kortsluiting.

Productbeschrijving en specificaties

Lees alle veiligheidsinstructies en algemene aanwijzingen. Het niet in acht nemen van de veiligheidsinstructies en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Let op de afbeeldingen aan het begin van deze gebruiksaanwijzing.

Bestemming
GST 18 V-LI S
Het elektrische gereedschap is bestemd voor het maken van scheidingssneden en uitsparingen in hout, kunststof, metaal, keramische platen en rubber, terwijl het stevig op het werkstuk rust. Het is geschikt voor rechte en gebogen sneden. De aanbevelingen voor het zaagblad moeten in acht worden genomen.

GST 18 V-LI B
Het elektrische gereedschap is bestemd voor het maken van scheidingssneden en uitsparingen in hout, kunststof, metaal, keramische platen en rubber, terwijl het stevig op het werkstuk rust. Het is geschikt voor rechte en gebogen sneden met verstek-/hellingshoeken tot 45°. Let op de aanbevelingen voor het zaagblad.

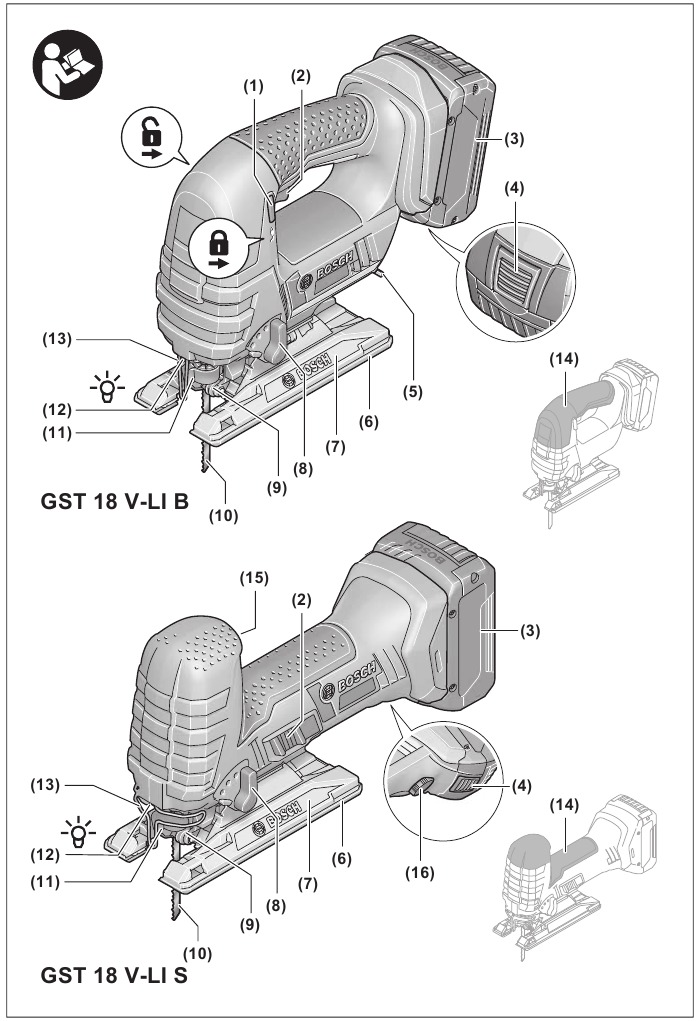

Productkenmerken
De nummering van de productkenmerken verwijst naar de afbeelding van het elektrische gereedschap op de grafische pagina.

1. Uitschakelknop voor aan/uit-schakelaar (GST 18 V‑LI B)
2. Aan/uit-schakelaar
3. Accu^a)
4. Ontgrendelknop accu^a)
5. Inbussleutel (GST 18 V‑LI B)
6. Kunststof geleidingsplaat
7. Voetplaat
8. Verstelhendel pendelbeweging
9. Geleiderol
10. Zaagblad^a)
11. SDS-hendel voor ontgrendeling zaagblad
12. Werklicht
13. Stootbeschermingsbeugel
14. Handgreep (geïsoleerd greepvlak)
15. Werklichtknop (GST 18 V‑LI S)
16. Duimwiel toerentalvoorkeuze (GST 18 V‑LI S)
17. Zaagbladopname
18. Stalen glijschoen^a)
19. Splinterbescherming
20. Aanzuigstuk^a)
21. Aanzuigslang^a)
22. Schroef voetplaat (GST 18 V‑LI B)
23. Schaal voor verstek-/hellingshoeken (GST 18 V‑LI B)

^a) De afgebeelde of beschreven accessoires worden niet standaard meegeleverd. U vindt de complete selectie accessoires in ons accessoireprogramma.

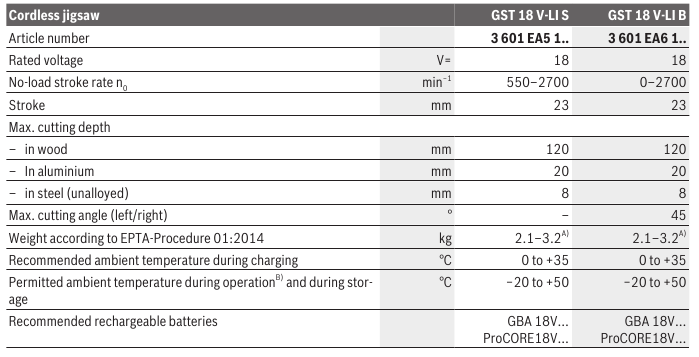

Technische gegevens

1. Afhankelijk van de gebruikte accu
2. Beperkt vermogen bij temperaturen <0°C

Technische gegevens vastgesteld met de meegeleverde accu.

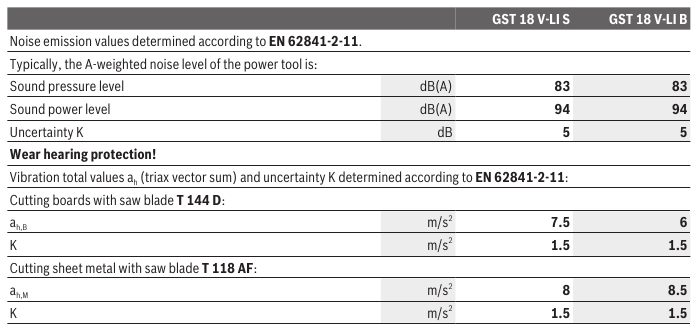

Informatie over geluid/vibratie

Het in deze handleiding vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten volgens een gestandaardiseerde meetmethode en kunnen worden gebruikt om elektrisch gereedschap met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige schatting van de trillings- en geluidsemissies.
Het aangegeven trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende toepassingsgereedschappen of onvoldoende wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissies gedurende de totale arbeidsperiode aanzienlijk verhogen.
Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijd waarin het gereedschap is uitgeschakeld of waarin het wel loopt, maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de totale arbeidsperiode aanzienlijk verminderen.
Treft extra veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrische gereedschap en de toepassingsgereedschappen, het warm houden van de handen en het correct organiseren van workflows.

Montage

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.

Accu opladen

• Gebruik uitsluitend de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.
  Opmerking: de accu wordt gedeeltelijk opgeladen geleverd. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op in het oplaadapparaat voordat u uw elektrische gereedschap voor de eerste keer gebruikt.
  De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van het oplaadproces beschadigt de accu niet.
  De lithium-ionaccu is beschermd tegen diepontlading door de "Electronic Cell Protection (ECP)". Wanneer de accu leeg is, wordt het elektrische gereedschap uitgeschakeld door middel van een beveiligingscircuit: Het inzetgereedschap draait niet meer.
• Blijf niet op de aan/uit-schakelaar drukken nadat het elektrische gereedschap automatisch is uitgeschakeld. De accu kan beschadigd raken.
  De accu (3) is voorzien van twee vergrendelingsniveaus om te voorkomen dat de accu eruit valt als de ontgrendelingsknop van de accu (4) per ongeluk wordt ingedrukt. De accu wordt op zijn plaats gehouden door een veer wanneer deze in het elektrische gereedschap is geplaatst.
  Om de accu (3) te verwijderen, drukt u op de ontgrendelingsknop (4) en trekt u de accu uit het elektrische gereedschap. Gebruik hierbij geen geweld.

Accu-oplaadindicator
De groene LED's op de accu-oplaadindicator geven de laadtoestand van de accu aan. Om veiligheidsredenen is het alleen mogelijk om de laadtoestand te controleren wanneer het elektrische gereedschap niet in werking is.
Druk op de knop voor de accu-oplaadindicator of om de laadtoestand weer te geven. Dit is ook mogelijk wanneer de accu is verwijderd.
Als er geen LED oplicht na het indrukken van de knop voor de accu-oplaadindicator, is de accu defect en moet deze worden vervangen.

Accumodel GBA 18V...

Accumodel ProCORE18V...

Het zaagblad plaatsen/vervangen

• Draag veiligheidshandschoenen bij het plaatsen of vervangen van het zaagblad. Zaagbladen zijn scherp en kunnen heet worden bij langdurig gebruik.

Het zaagblad selecteren
Aan het einde van deze gebruiksaanwijzing vindt u een overzicht van aanbevolen zaagbladen. Gebruik alleen zaagbladen met een enkele nokschacht (T-schacht). Het zaagblad mag niet langer zijn dan nodig voor de beoogde snede.
Gebruik een smal zaagblad bij het zagen van strakke bochten.

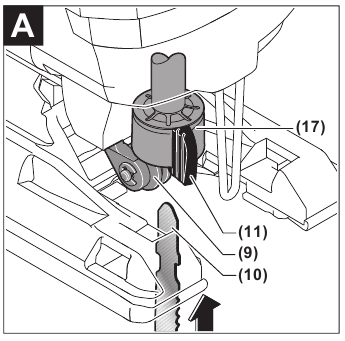

Het zaagblad plaatsen (zie afbeelding A)

• Reinig de schacht van het zaagblad voordat u het plaatst. Een vuile schacht kan niet veilig worden vastgezet.
  Duw het zaagblad (10), met de tanden in de zaagrichting, in de zaagbladhouder (17) totdat het op zijn plaats klikt. De SDS-hendel (11) veert automatisch terug en het zaagblad is vergrendeld. Duw de hendel (11) niet met de hand terug, omdat u het elektrische gereedschap kunt beschadigen.
  Zorg er bij het plaatsen van het zaagblad voor dat de achterkant van het zaagblad zich in de groef op de geleiderol (9) bevindt.
• Controleer of het zaagblad stevig vastzit. Een los zaagblad kan eruit vallen en leiden tot letsel.

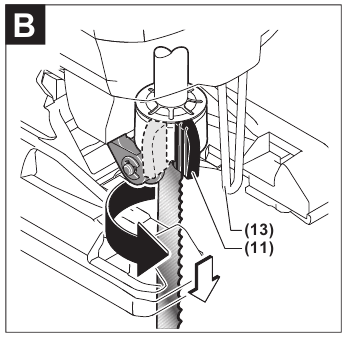

Het zaagblad uitwerpen (zie afbeelding B)

• Houd bij het uitwerpen van het zaagblad het elektrische gereedschap zo vast dat er geen personen of dieren gewond kunnen raken door het uitgeworpen zaagblad.
  Draai de SDS-hendel (11) zo ver mogelijk in de richting van de schokbeschermingskap (13). Het zaagblad wordt losgemaakt en uitgeworpen.

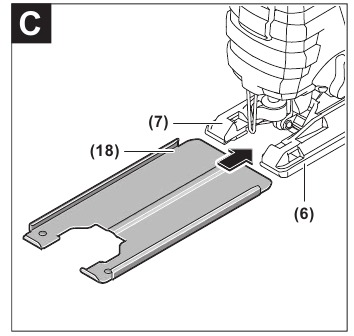

Glijzool (zie afbeelding C)
De plastic geleideplaat (6) van de voetplaat (7) vermindert krassen op gevoelige oppervlakken. Gebruik de stalen glijzool (18) bij het bewerken van metaal.
Plaats de stalen glijzool (18) door deze vanaf de voorkant op de voetplaat (7) te schuiven.
De plastic geleideplaat (6) moet worden vervangen als deze versleten is.

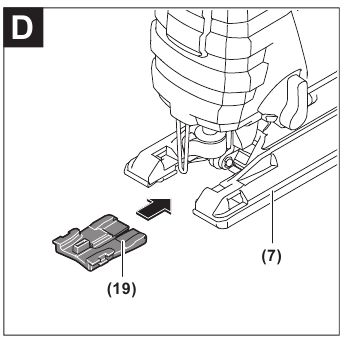

Splinterbescherming (zie afbeelding D)
De splinterbescherming (19) (accessoire) kan splintervorming van het oppervlak voorkomen tijdens het zagen van hout. De splinterbescherming kan alleen worden gebruikt met bepaalde zaagbladtypen en alleen bij een zaaghoek van 0°. Bij het zagen met de splinterbescherming mag de voetplaat (7) niet naar achteren worden verplaatst om dicht bij randen te zagen.
Schuif de splinterbescherming (19) vanaf de voorkant in de voetplaat (7).

Stof-/spanenafzuiging
Het stof van materialen zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de menselijke gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of ademhalingsziekten veroorzaken bij de gebruiker of bij mensen in de directe omgeving.
Bepaalde soorten stof, zoals eiken- of beukenstof, worden geclassificeerd als kankerverwekkend, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtconserveermiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
• Zorg voor goede ventilatie op de werkplek.
• Het is aan te raden om een ademhalingsmasker van filterklasse P2 te dragen.

De voorschriften met betrekking tot het te bewerken materiaal die gelden in het land van gebruik, moeten in acht worden genomen.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

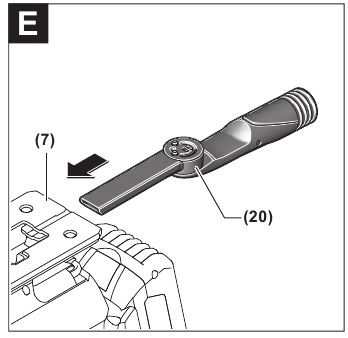

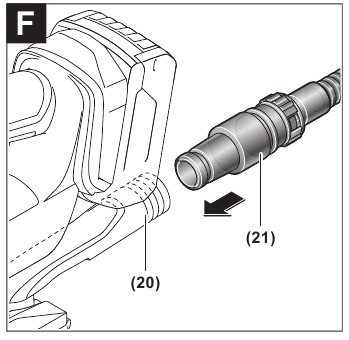

De stofafzuiging aansluiten (zie afbeeldingen E–F)
Plaats de afzuigopening (20) in de uitsparingen van de voetplaat (7).
Sluit een stofafzuigslang (21) (accessoire) aan op de afzuigopening (20). Sluit de stofafzuigslang (21) aan op een stofafzuiger (accessoire).
Aan het einde van deze gebruiksaanwijzing vindt u een overzicht van het aansluiten op verschillende stofafzuigers.
Gebruik waar mogelijk de splinterbescherming (19) voor een optimale stofafzuiging.
De stofafzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik een speciale stofafzuiger bij het afzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is.

Werking

Werkingsmodi

• Neem de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschap verwisselen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.

Pendelbewegingsinstellingen
De pendelbeweging kan worden aangepast met vier verschillende instellingen, waardoor de zaagsnelheid, zaagcapaciteit en de zaagsnede zelf optimaal kunnen worden aangepast aan het materiaal dat u wilt zagen.
U kunt de pendelbeweging ook tijdens het gebruik aanpassen met de verstelhendel (8).

	Geen pendelbeweging
	Lage pendelbeweging
	Matige pendelbeweging
	Hoge pendelbeweging

Het optimale pendelniveau voor elke toepassing kan worden bepaald door een praktische test. Let op de volgende aanbevelingen:

• Selecteer een lager pendelniveau of schakel de pendelbeweging volledig uit als u een fijnere of schonere zaagrand wilt produceren.
• Schakel de pendelbeweging uit bij het bewerken van dunne materialen (bijv. platen).
• Werk aan harde materialen (bijv. staal) met een lage pendelbeweging.
• U kunt aan zachte materialen werken en hout in de richting van de nerf zagen met maximale pendelbeweging.

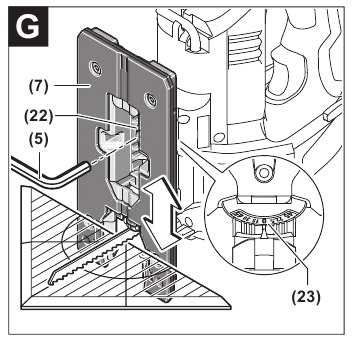

De verstek-/afschuinhoek instellen (zie afbeelding G)
(GST 18 V‑LI B)
De basisplaat (7) kan naar rechts of links worden gedraaid om verstekzaagsneden tot 45° te maken.
De afzuigopening (20) en de splinterbescherming (19) kunnen niet worden gebruikt tijdens het maken van verstek-/afschuinhoeken.

• Verwijder de afzuigopening (20) en de splinterbescherming (19).
• Draai de schroef (22) los met de inbussleutel (5) en schuif de basisplaat (7) helemaal richting de accu (3).
• De basisplaat heeft vergrendelpunten bij 0° en 45° aan de linker- en rechterkant, zodat nauwkeurige verstek-/afschuinhoeken kunnen worden ingesteld. Draai de basisplaat (7) naar de gewenste positie volgens de schaal (23). Andere verstek-/afschuinhoeken kunnen worden aangepast met behulp van een gradenboog.
• Duw vervolgens de basisplaat (7) zo ver mogelijk richting het zaagblad (10).
• Draai de schroef (22) weer vast.

De basisplaat verplaatsen (zie afbeelding G) (GST 18 V‑LI B)
U kunt de basisplaat (7) naar achteren verplaatsen om dicht bij randen te zagen.
Draai de schroef van de basisplaat (22) los met de inbussleutel (5) en schuif de basisplaat (7) helemaal richting de accu (3).
Draai de schroef (22) weer vast.
Zagen met een verschoven basisplaat (7) is alleen mogelijk met een verstekhoek van 0°. In alle andere gevallen mag de splinterbescherming (19) niet worden gebruikt.

Starten van de werking
De accu plaatsen
Opmerking: Het gebruik van accu's die niet geschikt zijn voor uw elektrisch gereedschap kan leiden tot storingen of schade aan het elektrisch gereedschap.
Schuif de opgeladen accu (3) van onderaf in de voet van het elektrisch gereedschap. Druk de accu volledig in de basis totdat de accu stevig is vergrendeld.

De LED-werklamp inschakelen (GST 18 V‑LI S)
Om de werklamp (12) in of uit te schakelen, drukt u op de werklampknop (15).

• Kijk niet rechtstreeks in de werklamp; deze kan u verblinden.

In- en uitschakelen (GST 18 V‑LI S)

• Zorg ervoor dat u in staat bent om de aan/uit-schakelaar in te drukken zonder de handgreep los te laten.
  Om het elektrisch gereedschap in te schakelen, schuift u de aan/uit-schakelaar (2) naar voren zodat "I" op de schakelaar verschijnt. Om het elektrisch gereedschap uit te schakelen, schuift u de aan/uit-schakelaar (2) naar achteren zodat "0" op de schakelaar verschijnt.

In- en uitschakelen (GST 18 V‑LI B)
Om het elektrisch gereedschap in te schakelen, drukt u eerst op de vergrendelknop (1) naast het symbool , waardoor deze wordt gedeactiveerd. Druk vervolgens op de aan/uit-schakelaar (2) en houd deze ingedrukt.
De werklamp gaat branden wanneer de aan/uit-schakelaar (2) licht of volledig wordt ingedrukt, waardoor het werkgebied bij slechte lichtomstandigheden kan worden verlicht.

• Kijk niet rechtstreeks in de werklamp; deze kan u verblinden.

Om het elektrisch gereedschap uit te schakelen, laat u de aan/uit-schakelaar (2) los. Activeer de vergrendelknop (1) door op de vergrendelknop naast het symbool te drukken.
Opmerking: Om veiligheidsredenen kan de aan/uit-schakelaar (2) niet worden vergrendeld; deze moet tijdens de hele bewerking ingedrukt blijven.

De slagfrequentie vooraf selecteren (GST 18 V‑LI S)
U kunt ook de slagfrequentie vooraf selecteren en deze tijdens het gebruik wijzigen met behulp van het duimwiel voor de slagfrequentie-voorselectie (16).
De vereiste slagfrequentie is afhankelijk van het materiaal en de werkomstandigheden en kan worden bepaald aan de hand van praktische tests.
Het wordt aanbevolen om de slagfrequentie te verlagen bij het plaatsen van het zaagblad op het werkstuk en bij het zagen van plastic en aluminium.
Tijdens langdurig gebruik met een lage slagfrequentie kan het elektrisch gereedschap aanzienlijk opwarmen. Verwijder het zaagblad en laat het elektrisch gereedschap ongeveer drie minuten op de maximale slagfrequentie draaien om af te koelen.

De slagfrequentie regelen (GST 18 V‑LI B)
U kunt de slagfrequentie van het elektrisch gereedschap variabel aanpassen wanneer het is ingeschakeld door de aan/uit-schakelaar (2) in verschillende mate in te drukken.
Lichte druk op de aan/uit-schakelaar (2) resulteert in een lage slagfrequentie. Het uitoefenen van toenemende druk op de schakelaar verhoogt de slagfrequentie.
De vereiste slagfrequentie is afhankelijk van het materiaal en de werkomstandigheden en kan worden bepaald aan de hand van praktische tests.
Het wordt aanbevolen om de slagfrequentie te verlagen bij het plaatsen van het zaagblad op het werkstuk en bij het zagen van plastic en aluminium.
Tijdens langdurig gebruik met een lage slagfrequentie kan het elektrisch gereedschap aanzienlijk opwarmen. Verwijder het zaagblad en laat het elektrisch gereedschap ongeveer drie minuten op de maximale slagfrequentie draaien om af te koelen.

Temperatuurafhankelijke overbelastingsbeveiliging
Onder normale gebruiksomstandigheden kan het elektrisch gereedschap niet worden overbelast. Als het elektrisch gereedschap wordt overbelast of niet binnen het toegestane accutemperatuurbereik wordt gehouden, wordt de snelheid verlaagd of wordt het elektrisch gereedschap uitgeschakeld. Bij een lagere snelheid draait het elektrisch gereedschap weer op volle snelheid zodra de toegestane accutemperatuur is bereikt of de belasting is verminderd. Als het automatisch wordt uitgeschakeld, schakel dan het elektrisch gereedschap uit, laat de accu afkoelen en schakel het elektrisch gereedschap weer in.

Werktips

• Neem de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschap verwisselen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.
• Schakel het elektrisch gereedschap onmiddellijk uit als het zaagblad vast komt te zitten.
• Gebruik altijd een stevige ondersteuning bij het werken aan kleine of dunne werkstukken.
  Controleer vóór het zagen in hout, spaanplaat, bouwmaterialen, enz. op vreemde voorwerpen zoals spijkers, schroeven, enz. en verwijder deze.

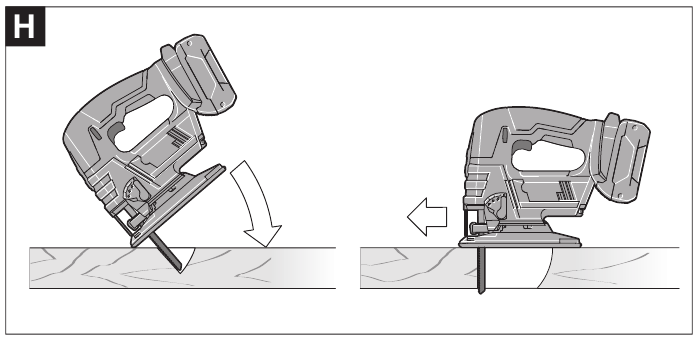

Invallend zagen (zie afbeelding H)

• Invallende zaagsneden mogen alleen worden toegepast op zachte materialen, zoals hout, gipsplaat, enz.

Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen mogelijk met een verstekhoek van 0°.
Plaats het elektrisch gereedschap zo dat de voorkant van de basisplaat (7) op het werkstuk rust, zonder dat het zaagblad (10) het werkstuk raakt, en schakel het in. Selecteer op elektrisch gereedschap met slagfrequentie-regeling de maximale slagfrequentie. Druk het elektrisch gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk vallen.
Zodra de basisplaat (7) volledig op het werkstuk rust, gaat u verder met zagen langs de vereiste zaaglijn.

Koelvloeistof/smeermiddel
Omdat het materiaal langs de zaaglijn opwarmt bij het snijden van metaal, moet u koelvloeistof of smeermiddel aanbrengen.

Aanbevelingen voor optimale omgang met de accu
Bescherm de accu tegen vocht en water.
Bewaar de accu alleen binnen een temperatuurbereik van −20 tot 50 °C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.
Reinig af en toe de ventilatiesleuven op de accu met een zachte borstel die schoon en droog is.
Een aanzienlijk verkorte gebruiksduur na het opladen geeft aan dat de accu is verslechterd en moet worden vervangen. Volg de instructies voor correcte verwijdering.

Onderhoud en service

Onderhoud en reiniging

• Neem de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschap verwisselen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.
• Om een veilige en efficiënte werking te garanderen, moet u het elektrisch gereedschap en de ventilatiesleuven altijd schoonhouden.

Reinig de zaagbladopname regelmatig. Verwijder hiervoor het zaagblad uit het elektrisch gereedschap en tik het elektrisch gereedschap lichtjes op een vlakke ondergrond.
Als het elektrisch gereedschap erg vuil wordt, kan dit tot ernstige storingen leiden. Zaag om deze reden geen materialen die grote hoeveelheden stof van onderaf of bovenaf genereren.
Als de stofuitlaat verstopt raakt, schakel dan het elektrisch gereedschap uit, koppel het stofafzuigsysteem los en verwijder het stof en de spanen.
Breng van tijd tot tijd een druppel olie aan op de geleiderol (9). Controleer de geleiderol (9) regelmatig. Als deze versleten is, moet deze worden vervangen via een geautoriseerd after-sales servicecentrum van Bosch.

After-sales service en applicatieservice
Onze after-sales service beantwoordt uw vragen over onderhoud en reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com
Het Bosch-productgebruikadvies-team helpt u graag met al uw vragen over onze producten en hun accessoires.
Vermeld in alle correspondentie en reserveonderdeelbestellingen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com
U kunt meer serviceadressen vinden op: www.bosch-pt.com/serviceaddresses

Transport
De meegeleverde lithium-ionaccu's zijn onderworpen aan de wettelijke vereisten voor gevaarlijke goederen. De accu's zijn geschikt voor wegtransport door de gebruiker zonder verdere beperkingen.
Bij verzending door derden (bijv. door luchttransport of expeditiebedrijf) moeten speciale eisen aan verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadplegen van een expert voor gevaarlijke stoffen vereist.
Verzend accupakketten alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Referenties

• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service wereldwijd

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GST 18 V-LI S / GST 18 V-LI B Handleiding

Beschikbare talen
