Doro Leva L30, Leva L31 Reparatiehandleiding

Reparatie disclaimer

Zelfreparatie wordt niet aanbevolen, tenzij u over de nodige technische kennis en ervaring beschikt om veilig met elektronische componenten om te gaan. Pogingen tot reparatie zonder de juiste expertise kunnen leiden tot schade aan het apparaat, persoonlijk letsel of het vervallen van de toepasselijke garantie. Door ervoor te kiezen om door te gaan met een zelfreparatie, erkent en aanvaardt u alle risico's en verantwoordelijkheden die aan het proces zijn verbonden.

Over dit document

Dit document bevat stapsgewijze instructies voor het repareren en onderhouden van dit apparaat. Het is ontworpen om zowel professionele technici als particulieren te ondersteunen die hun eigen reparaties willen uitvoeren.

Toepassingsgebied
Deze handleiding omvat:

• Veilige procedures voor recycling, demontage en hermontage

Deze handleiding omvat niet:

• Geavanceerde elektrische diagnoses
• Reparaties op softwareniveau of firmwareproblemen
• Aanpassingen buiten de specificaties van de fabrikant

Wie kan dit document gebruiken
Deze handleiding is bedoeld voor:

• Technici en reparatieprofessionals
• Eindklanten die geïnteresseerd zijn in doe-het-zelfreparaties, zoals aangemoedigd door de EcoDesign-richtlijn
• Recyclingmedewerkers voor veilige demontage van componenten vóór verwijdering of materiaalrecycling

Hoe de handleiding is gestructureerd
Het document is onderverdeeld in de volgende hoofdsecties:

• Voorzorgsmaatregelen
• Benodigde gereedschappen en materialen
• Explosietekening
• Demontageprocedures
• Montage-instructies

Algemene voorzorgsmaatregelen

Lees voordat u het product gaat onderhouden de volledige set voorzorgsmaatregelen in dit document.

Wees voorzichtig voordat u met de reparatie begint.

Het openen of repareren van een apparaat kan elektrische schokken, schade aan het apparaat, brand, persoonlijk letsel en andere gevaren veroorzaken.

• Zorg ervoor dat het werkoppervlak schoon en vrij is van vuil om besmetting van interne componenten te voorkomen.
• Draag een ESD-polsband om schade door elektrostatische ontlading aan gevoelige elektronische componenten te voorkomen.
• Voer reparaties altijd uit in een schone, droge ruimte met goede ventilatie en geen brandbare materialen.
• Zorg ervoor dat er geen kabels of componenten beschadigd raken tijdens het verwijderen. Beschadigde kabels en componenten moeten worden vervangen.
• Zorg ervoor dat er na de montage geen extra schroeven of kleine onderdelen in het apparaat achterblijven.
• Zorg er altijd voor dat de schroeven goed vastzitten.
• Koppel het apparaat los van alle stroombronnen voordat u het demonteert.

Batterijen
Batterijen moeten met zorg worden behandeld en kunnen gevaarlijk zijn als ze niet in normale staat verkeren

• Ontlaad de batterij voordat u een reparatie uitvoert.
• Buig, deuk, prik of gebruik nooit gereedschap om de batterij open te wrikken.
• Om schade te voorkomen, bewaart u vervangen batterijen direct na vervanging in de vervangende verpakking.
• Als de batterij tekenen van zwelling of schade vertoont, of als het apparaat heet aanvoelt of een sterke geur afgeeft, probeer het dan niet te demonteren. Neem contact op met de ondersteuning van Doro.
• Als een batterij begint te ontluchten, bedek deze dan met zand of gebruik handschoenen en een tang om de batterij zo snel mogelijk in een brandveilige container te deponeren.
• Wees voorzichtig met de volgende onaanvaardbare batterijcondities: beschadiging van de zak, uitstekende lijn, krassen, vervuilingssporen, uitstekende stippen, deuken, bellen, ingeprinte lijn, zwelling of lekkage van elektrolyt.
• Maak geen kortsluiting op de batterijpolen en beschadig de batterij niet, omdat dit kan leiden tot brand of oververhitting.
• Gooi de oude batterij niet bij het gewone afval. Gooi de batterij weg volgens de plaatselijke voorschriften.

Glas behandeling

• Draag beschermende handschoenen en een veiligheidsbril wanneer u gebroken glazen onderdelen hanteert.
• Breng beschermfolie aan wanneer u beschadigde glazen onderdelen verwijdert.
• Plaats het beschadigde glazen onderdeel direct na vervanging in de verpakking van het reserveonderdeel om letsel te voorkomen.

Gereedschap en armaturen
Het gebruik van correct gereedschap en armaturen wordt ten zeerste aanbevolen voor alle apparaatreparaties.

• We raden u niet aan reparaties uit te voeren zonder het juiste gereedschap en de juiste armaturen.
• Onjuist gebruik van gereedschap en armaturen kan leiden tot letsel, schade aan het product, gereedschap, armaturen of reserveonderdelen.

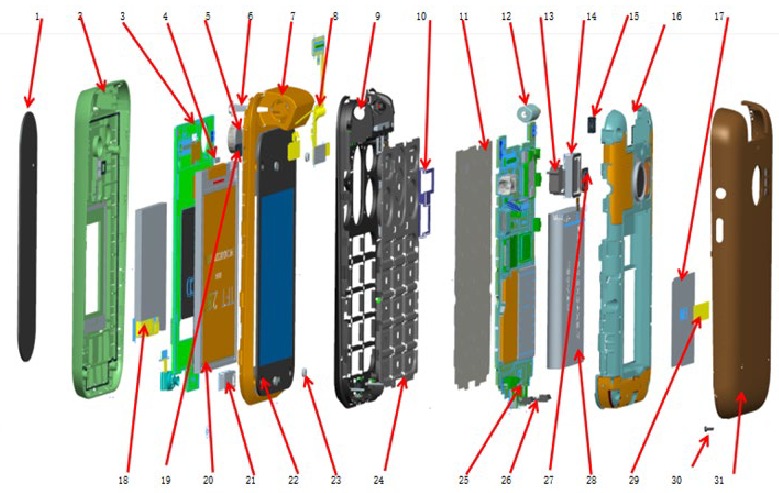

Explosietekening

Locatie van onderdelen

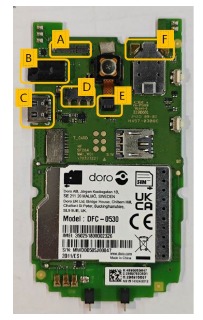

Connectoren hoofd-PCB

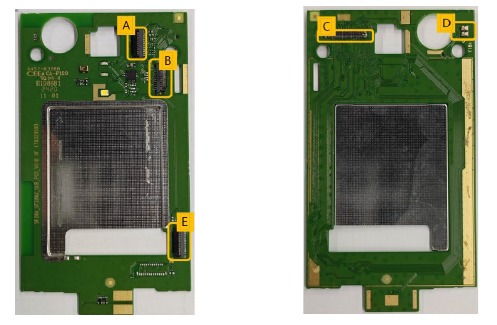

Connectoren sub-PCB

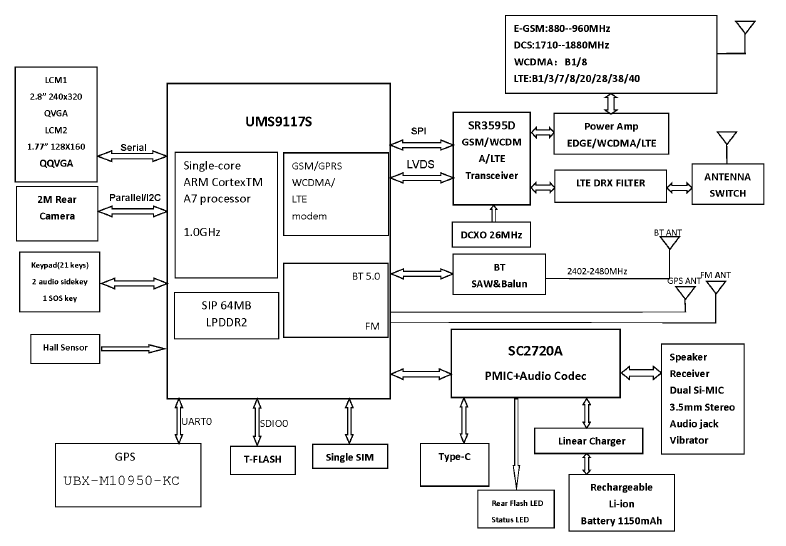

Blokdiagram

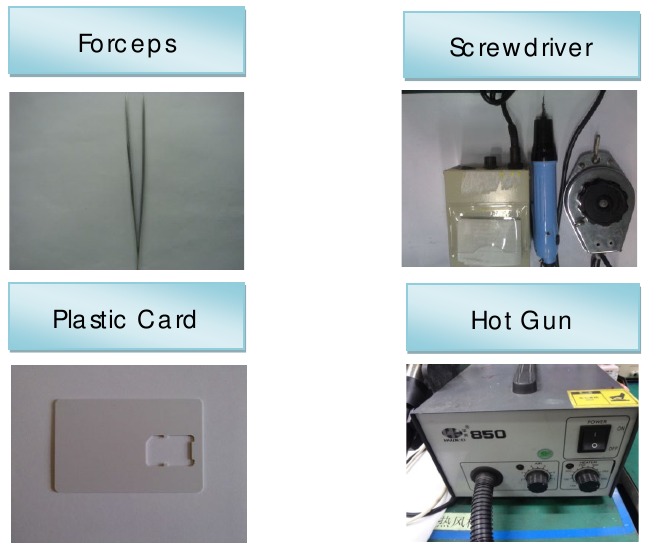

Definitie gereedschap

Demontageprocedure

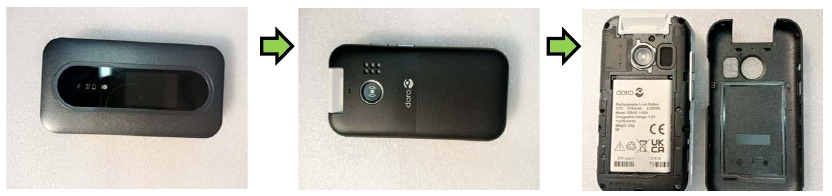

Verwijder het batterijklepje

Verwijder het batterijklepje door de speciale gleuf te openen.

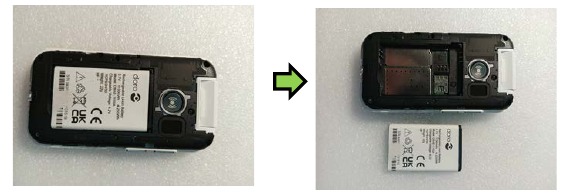

Verwijder de batterij

Verwijder de batterij door de speciale gleuf te openen.

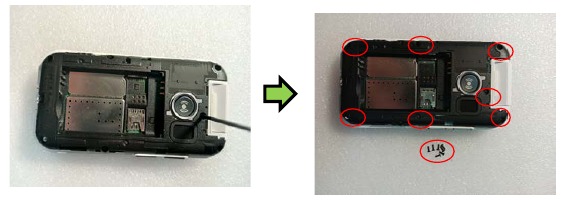

Verwijder de schroeven

Verwijder de schroeven (hoeveelheid = 7) voorzichtig met behulp van de schroevendraaier.

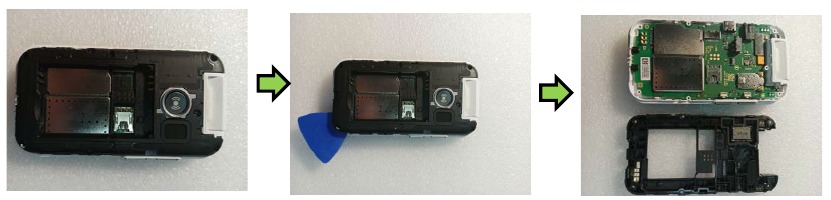

Verwijder de onderste behuizingsassemblage

Verwijder de onderste behuizing van de bovenste behuizingsassemblage met een plastic kaart en begin aan de onderkant van het product en vervolgens langs de zijkanten om de onderste behuizingsassemblage voorzichtig te openen.

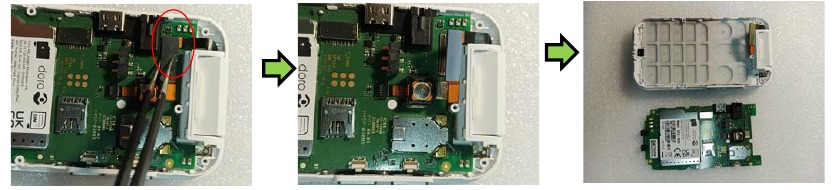

Verwijder de PCBA

Koppel LINK FPC los van de PCBA en verwijder de PCBA met een pincet.

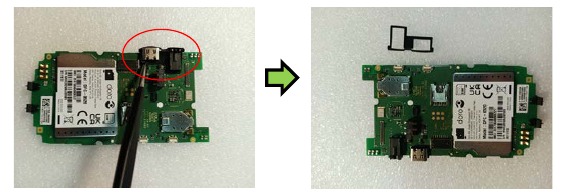

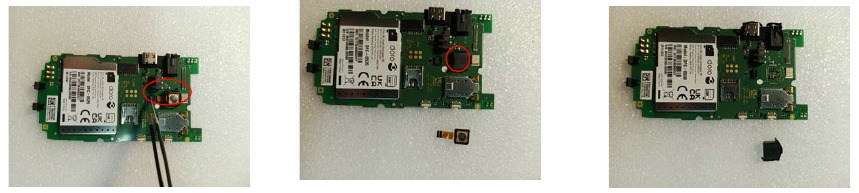

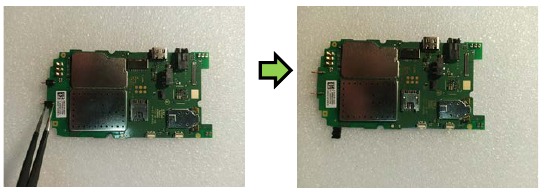

Demonteer de PCBA-module

Verwijder SOS FPC en SOS-houder van PCBA met een pincet.

Verwijder USB-rubber en MIC-rubber van PCBA met een pincet.

Verwijder de opladerveerklemdeksel van PCBA met een pincet.

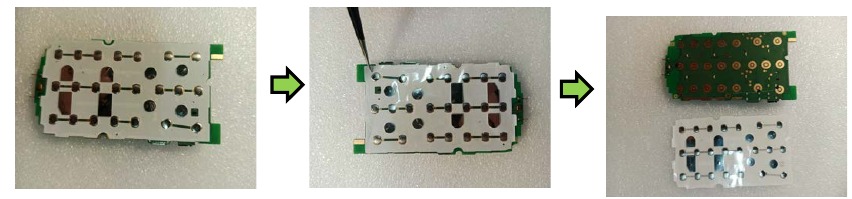

Verwijder de metalen koepel van PCBA met een pincet.

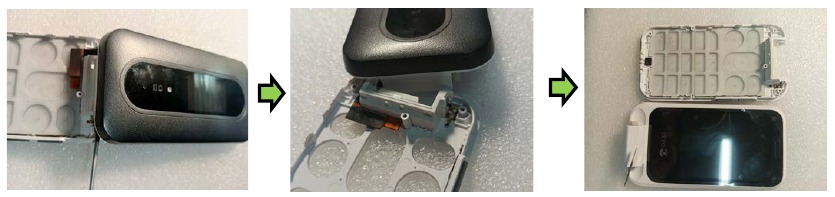

Demonteer de Flap B

Verwijder de Flap B van de bovenste behuizing door met een pincet voorzichtig op de FLAP-scharniereenheid te drukken.

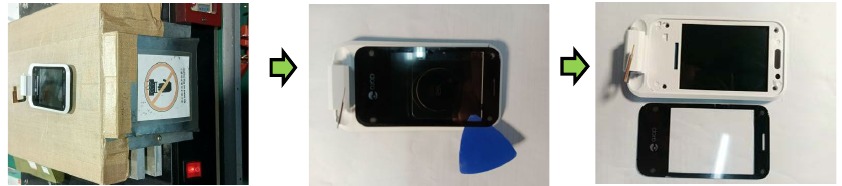

Niet nodig, tenzij het LCD-venster moet worden vervangen. Verwarm voor (85℃) gedurende ongeveer vijf minuten (heteluchtpistool/verwarmingstafel) en verwijder het LCD-venster voorzichtig met een hard plastic plectrum/kaart.

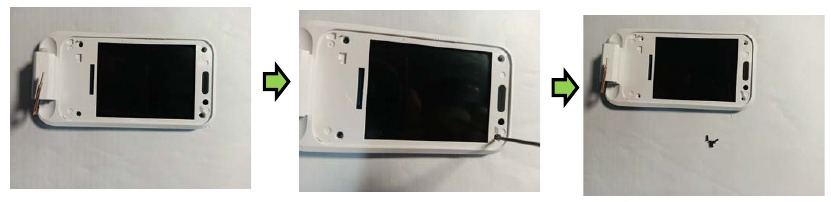

Verwijder de schroeven (hoeveelheid = 4) op de Flap B met een schroevendraaier.

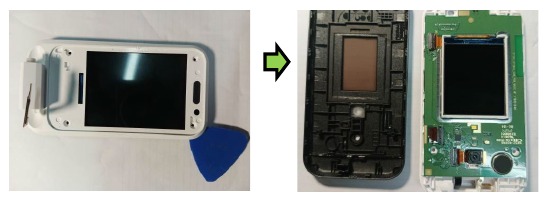

Scheid de Flap B voorzichtig langs de rand met een hard plastic plectrum of kaart.

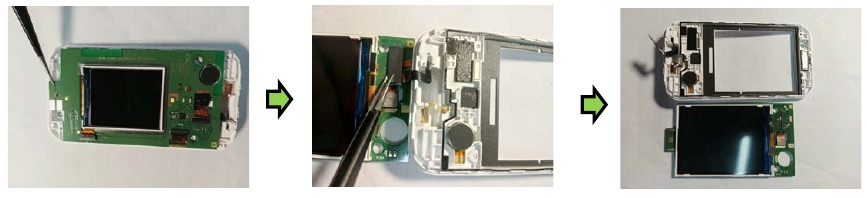

Koppel LINK FPC los. Verwijder ref Sub PCB van de Flap B met een pincet.

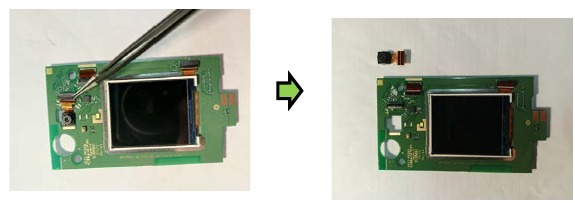

Verwijder de achtercamera van Flap B met behulp van het pincet.

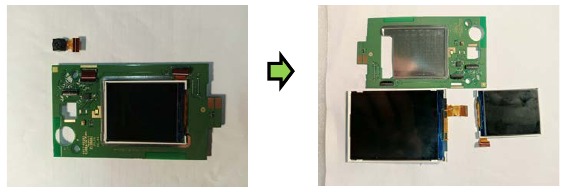

Verwijder de 2.8 LCD en 1.77 LCD

Verwijder 2.8 LCD en 1.77 LCD van Sub PCB met behulp van het pincet.

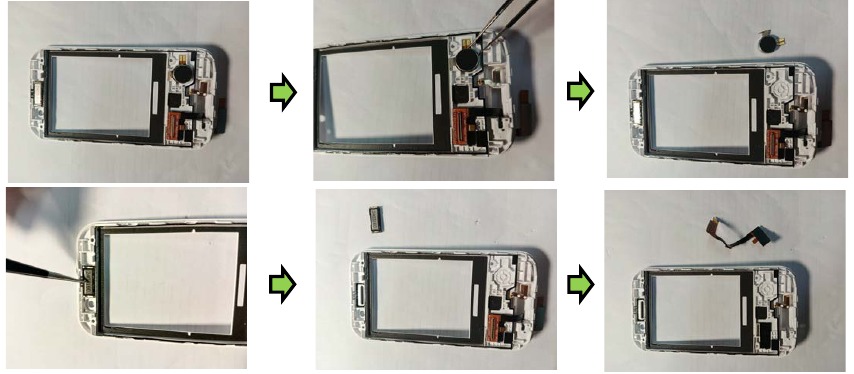

Verwijder de ontvanger en motor

Verwijder de motor en ontvang van de voorste behuizing met behulp van het pincet. Verwijder de LINK FPC van de voorste behuizing

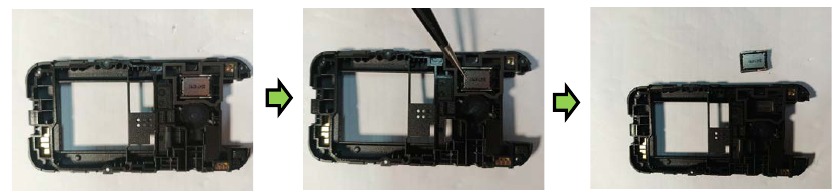

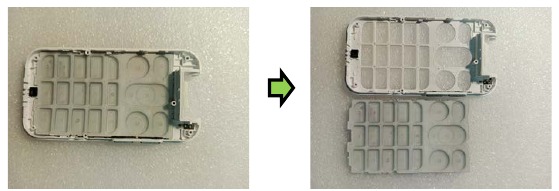

Verwijder het toetsenbord en de luidspreker

Verwijder het toetsenbord van de voorste behuizing.

Verwijder de luidspreker van de onderste ref-behuizing met een pincet.

Montageprocedure

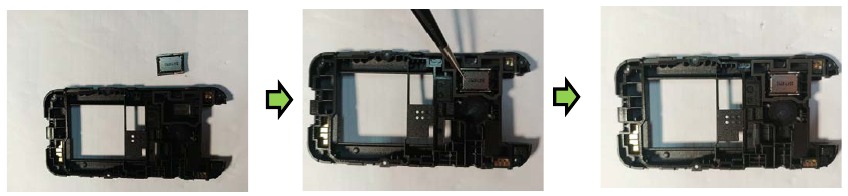

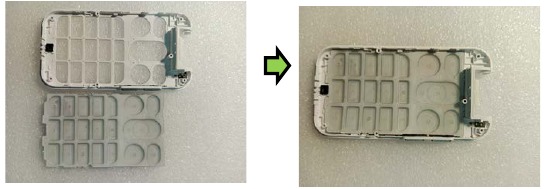

Monteer het toetsenbord en de luidspreker

Monteer de luidspreker in de overeenkomstige positie in de onderste behuizing.

Monteer het toetsenbord in de overeenkomstige positie in de voorste behuizing.

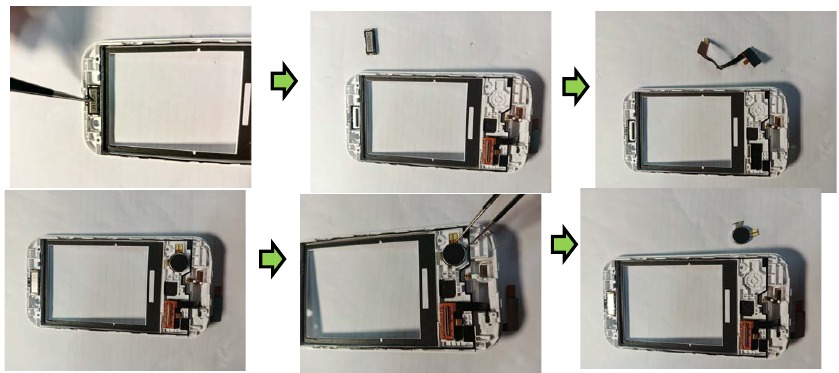

Monteer de ontvanger en motor

Monteer de motor en ontvang van de voorste behuizing met behulp van het pincet. Verwijder de LINK FPC in de voorste behuizing.

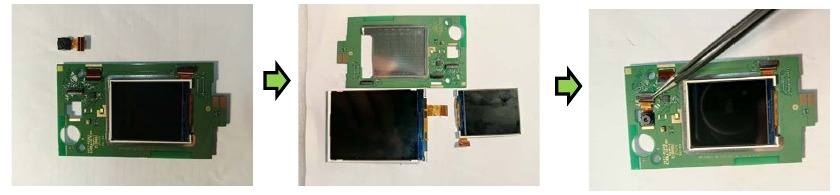

Monteer het LCD-scherm en de achtercamera

Monteer 2.8 LCD en 1.77 LCD in Sub PCB met behulp van het pincet. Monteer de achtercamera in de SUB PCB met behulp van het pincet.

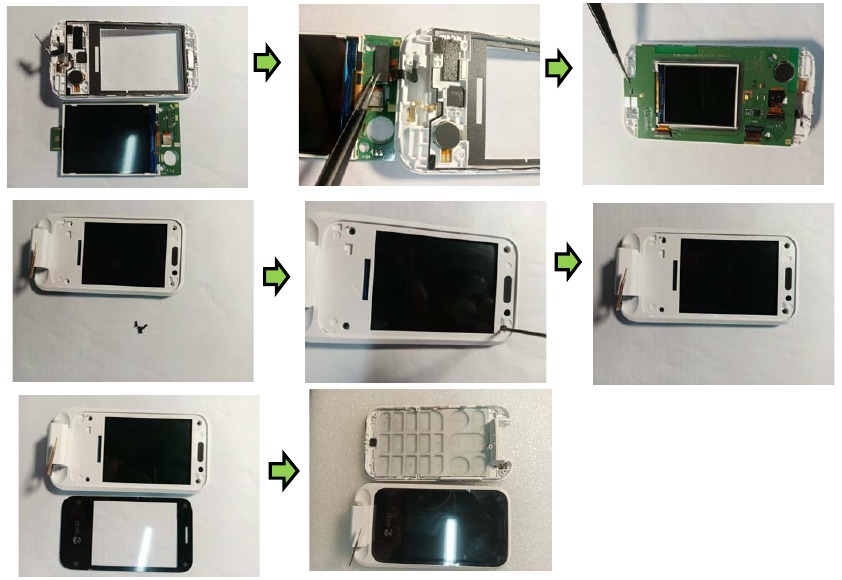

Monteer de Flap B

Monteer de SUB PCB aan de voorste behuizing. Monteer de schroeven op de Flap B met een schroevendraaier. Monteer het scherm aan de voorste behuizing.

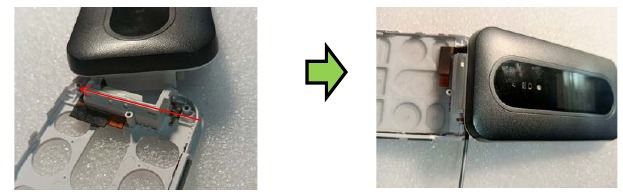

Monteer de componenten op de bovenste behuizing

Monteer de Flap B van de bovenste behuizing door met een pincet voorzichtig in de speciale gleuf te drukken.

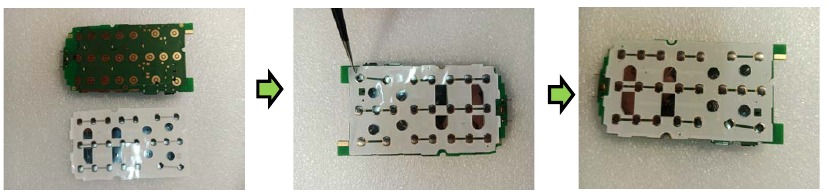

Monteer de metalen koepel op de PCBA

Monteer de metalen koepel op de overeenkomstige positie in PCBA.

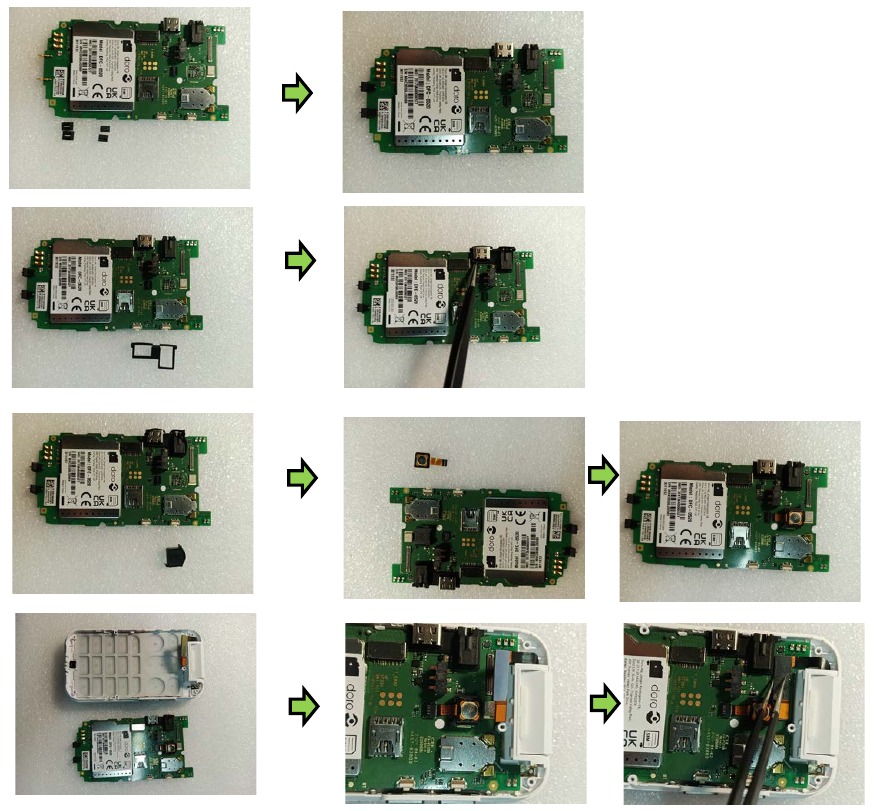

Monteer de PCBA

Monteer de veerklemdeksel van de oplader, USB-rubber, MIC-rubber en SOS-assemblage van PCBA met een pincet. Monteer de PCBA aan de onderste behuizing met behulp van het pincet.

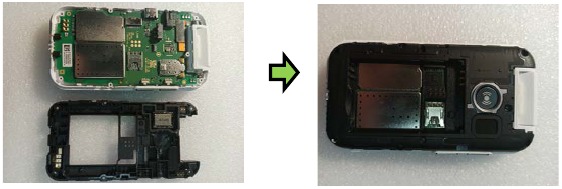

Monteer de onderste behuizingsassemblage

Monteer de onderste behuizing in de overeenkomstige positie in de bovenste behuizing.

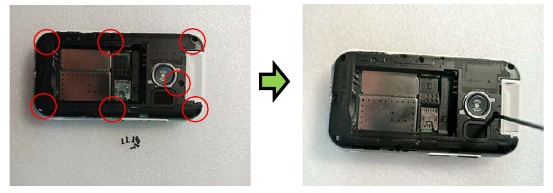

Monteer de schroef

Monteer de schroeven (hoeveelheid = 7) voorzichtig met een schroevendraaier in de overeenkomstige positie.

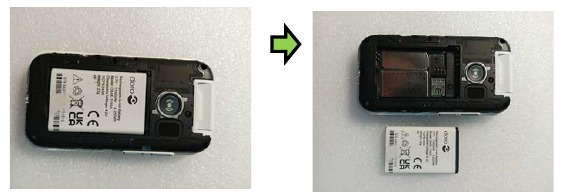

Monteer de batterij

Monteer de batterij in de overeenkomstige positie.

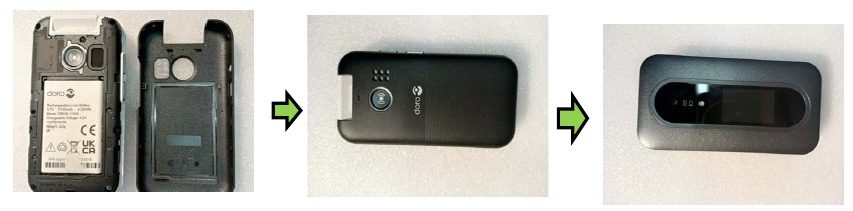

Monteer het batterijklepje

Monteer het batterijklepje in de overeenkomstige positie.

Probleemoplossing

Dit gedeelte is alleen bedoeld voor technici en reparatieprofessionals.
U kunt diagnostische informatie ophalen door een foutanalyse op het apparaat uit te voeren. Dit proces identificeert fouten en foutcodes die helpen bij het bepalen van de juiste reparatieacties.
Voer *#15963# in en selecteer "Item test" (Itemtest) om een specifieke functie of component te testen en volg de instructies op het scherm.
Hoe u het apparaat opnieuw opstart en reset, wordt beschreven in de volledige handleiding.
De volledige handleiding behandelt telefoonfuncties, instellingen en instructies voor het bijwerken van de software en firmware.
De handleiding is beschikbaar op: https://www.doro.com/
Lijst met reserveonderdelen, schema's van de elektronische printplaat (locatie van reserveonderdelen), bedradings- en aansluitschema's zijn online beschikbaar op: https://www.doro.com/repair
