BS/4
DeltaSol
®
2

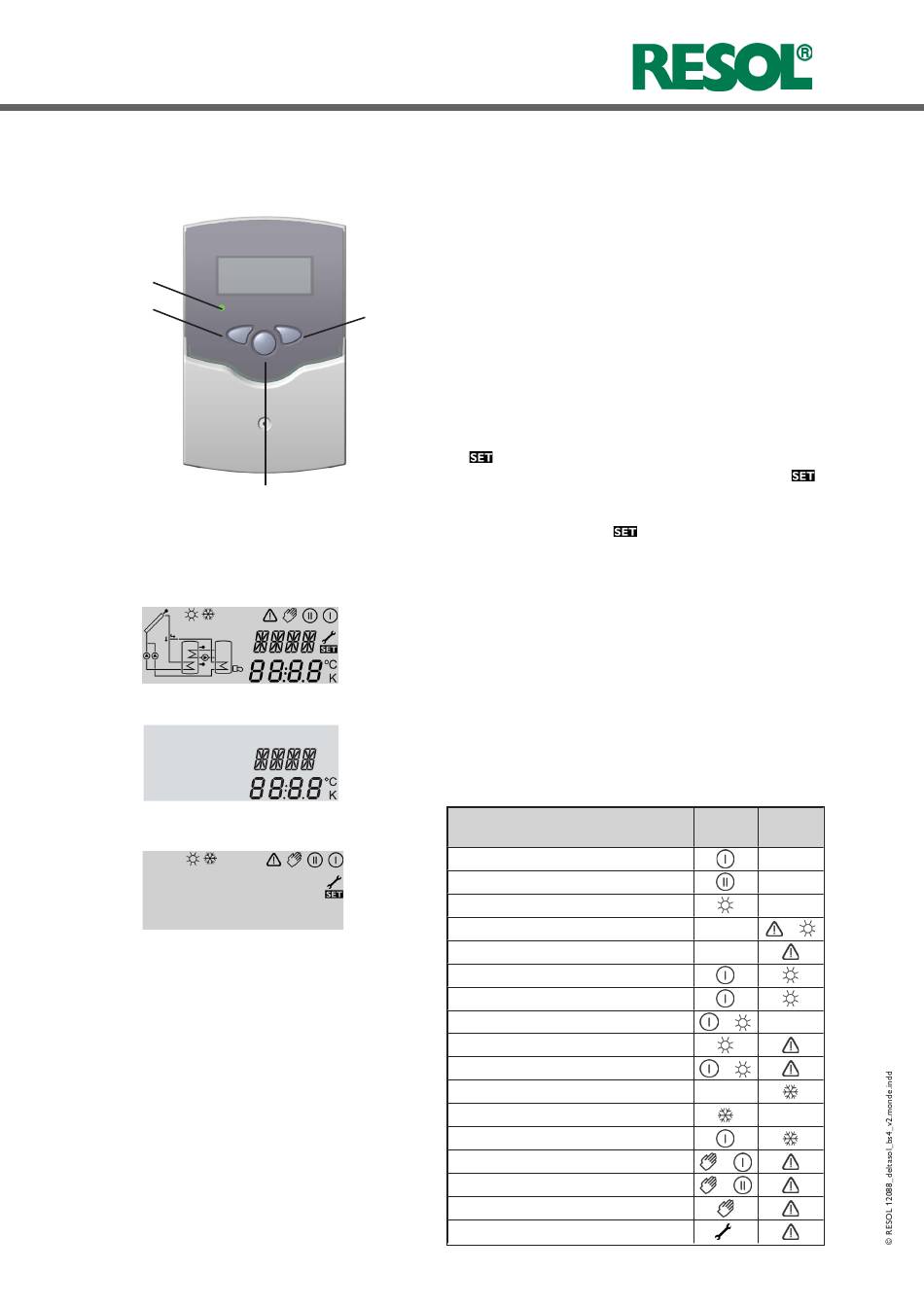

Bediening en functie
2.1 Instelknoppen
Bedrijfsstatus-LED
(Selectie / bevestiging)
2.2 Systeembewakingsdisplay
Systeembewakingsdisplay
Kanaalweergave
Symbolenbalk
| 14
Vooruit (+)
2
1
3
OK
De regelaar wordt via de 3 drukknoppen onder het display
bediend.
Knop 1 (+) dient om vooruit door het menu te scrollen of
om de instelwaarden te verhogen.
Knop 2 (-) dient om achteruit door het menu te scrollen of
om de instelwaarden te verlagen.
Knop 3 (OK) dient om kanalen te selecteren en de instel-
lingen te bevestigen.
In normaal bedrijf zijn alleen de weergavekanalen te zien.
Î Om tussen de weergavekanalen te wisselen, drukt u op
knop 1 en 2
Toegang tot de instelkanalen:
Î Scroll met knop 1 naar het laatste weergavekanaal, houd
daarna knop 1 ca. 2 seconden lang ingedrukt. Als een
instelkanaal op het display is te zien, wordt het symbool
rechts naast de kanaalnaam weergegeven.
Î Druk op knop 3 om een instelkanaal te selecteren
gaat knipperen.
Î Stel de waarde in met de knoppen 1 en 2
Î Druk kort op knop 3,
ingestelde waarde is opgeslagen.
Het systeembewakingsdisplay bestaat uit 3 gedeelten: de
kanaalweergave, de symbolenbalk en het systeemscherm
(actief installatieschema).
De kanaalweergave bestaat uit 2 regels. De bovenste regel
is een alfanumeriek 16-segmentweergave. Hier worden
hoofdzakelijk kanaalnamen / menu-items weergegeven. In
de onderste 7-segmentweergave worden kanaalwaarden en
instelparameters getoond.
Temperaturen worden in °C of °F weergegeven, tempera-
tuurverschillen overeenkomstig in K of °Ra.
De extra symbolen van de symbolenbalk geven de actuele
status van het systeem aan.
Status
Relais 1 actief
Relais 2 actief
Maximumtemperatuur boiler overschreden
Nooduitschakeling boiler actief
Nooduitschakeling collector actief
Collectorkoeling actief
Systeemkoeling actief
Boilerkoeling actief
Stand-by-koeling vakantie geactiveerd
Stand-by-koeling vakantie actief
Minimumlimiet collector actief
Antivriesfunctie geactiveerd
Antivriesfunctie actief
Handbediening relais 1 ON
Handbediening relais 2 ON
Handbediening relais 1 / 2 OFF
Sensordefect
verschijnt weer continu, de
normaal knippe-
rend
+
+
+
+
+
