BS/4
DeltaSol
®

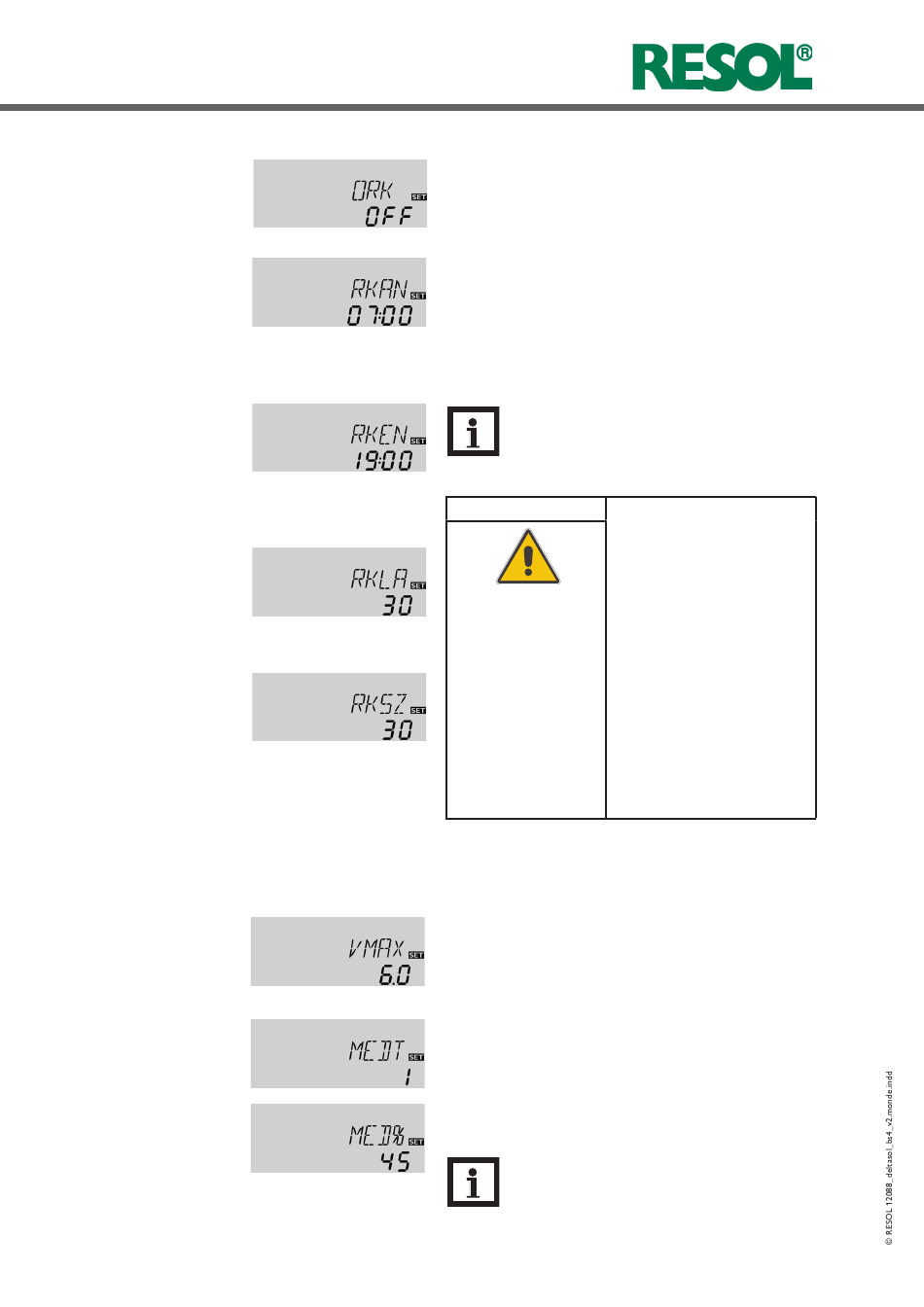

Buiscollectorfunctie
ORK:
Buiscollectorfunctie
Instelbereik: OFF / ON
Fabrieksinstelling: OFF
RKAN:
Buiscollectorfunctie
Starttijd
Instelbereik:
00:00 ... 23:45
Stapgrootte: 00:15
Fabrieksinstelling: 07:00
RKEN:
Buiscollectorfunctie
Eindtijd
Instelbereik:
00:00 ... 23:45
Stapgrootte: 00:15
Fabrieksinstelling: 19:00
RKLA:
Buiscollectorfunctie
Looptijd
Instelbereik: 5 ... 500 s
Stapgrootte: 5 s
Fabrieksinstelling: 30 s
RKSZ:
Buiscollectorfunctie
Stilstandtijd
Instelbereik: 1 ... 60 min
Stapgrootte: 1 min
Fabrieksinstelling: 30 min
Warmteverbruiksmeting
OWMZ:
Warmteverbruiksmeting
Instelbereik: OFF / ON
Fabrieksinstelling: OFF
VMAX:
Volumestroom in l/min
Instelbereik: 0,5 ... 100,0
Stapgrootte: 0,5
Fabrieksinstelling: 6,0
MEDT: Warmtedragend
medium
Instelbereik: 0 ... 3
Fabrieksinstelling: 1
MED%: Antivriesconc.
in vol-% (MED% wordt
verborgen als MEDT 0 of 3
is ingesteld.)
Instelbereik: 20 ... 70
Stapgrootte: 1 %
Fabrieksinstelling: 45
| 24
Deze functie dient om de nadelen te compenseren die door
de ongunstige sensorpositionering in enkele buiscollectoren
ontstaan.
De buiscollectorfunctie werkt binnen een ingesteld tijdframe
(tussen RKAN en RKEN). De functie activeert de zon-
nepomp voor een ingestelde looptijd (RKLA) tussen de
stilstandtijden (instelbaar in RKSZ) om de latere meting
van de collectortemperatuur te compenseren.
Als de looptijd RKLA wordt ingesteld op meer dan tien se-
conden, start de pomp de eerste 10 s met een toerental van
100 % (lostrekimpuls). Voor de rest van de ingestelde looptijd
draait de pomp met het ingestelde minimumtoerental nMN.
Als de collectorsensor defect is of de collector wordt ge-
blokkeerd, wordt deze functie onderdrukt.
Aanwijzing:
As de drainback-optie ODB is geactiveerd, is
RKLA niet beschikbaar. In dat geval wordt de loop-
tijd bepaald door de parameters tFLL en tSTB.
WAARSCHUWING! Kans op letsel! Kans op scha-
de aan de installatie door
drukstoten!
Wordt een drainbacksysteem
gevuld door de functie voor va-
cuümcollectoren en het warm-
tedragende vloeistof stroomt
in sterk verhitte collectoren,
kunnen drukstoten ontstaan.
Î Als een drukloos drain-
Als OWMZ wordt geactiveerd, kan de gewonnen hoe-
veelheid warmte worden berekend en weergegeven. Een
warmteverbruiksmeting is in combinatie met een flowmeter
mogelijk. Ga om een warmteverbruiksmeting mogelijk te
maken als volgt te werk:
Î Lees bij maximaal toerental van de pomp de volumestroom
(l/min) op de flowmeter af en voer deze in in het instel-
kanaal VMAX.
Î Voer het soort warmtedragend medium en de concen-
tratie antivries in in de instelkanalen MEDT en MED%.
Warmtedragend medium:
0 : water
1 : propyleenglycol
2 : ethyleenglycol
3 : tyfocor
®
LS / G-LS
Aanwijzing:
Als installatie 3 is geselecteerd en OWMZ is
geactiveerd, wordt de warmteverbruiksmeting
onderbroken als de 3-wegklep overschakelt naar
de afvoer van overtollige warmte.
backsysteem wordt ge-
bruikt, moeten RKAN
en RKEN zo worden in-
gesteld dat de installatie
niet gedurende bepaalde
tijd met sterke instraling
wordt gevuld!
