BS/4
DeltaSol
®
Systeemscherm
Systeemscherm
Collector
Klep
Zonnepomp
Boosterpomp
2.3 Knippercodes
Systeemscherm-knippercodes
LED-knippercodes
Collectorsensor
Boilersensor boven
Boiler-
Boiler
warmtewisselaar
Boilersensor beneden
Collector
met collectorsensor
Boiler
met warmtewisselaar
3-wegklep
de doorstroomrichting of de
huidige schakelstand wordt
weergegeven

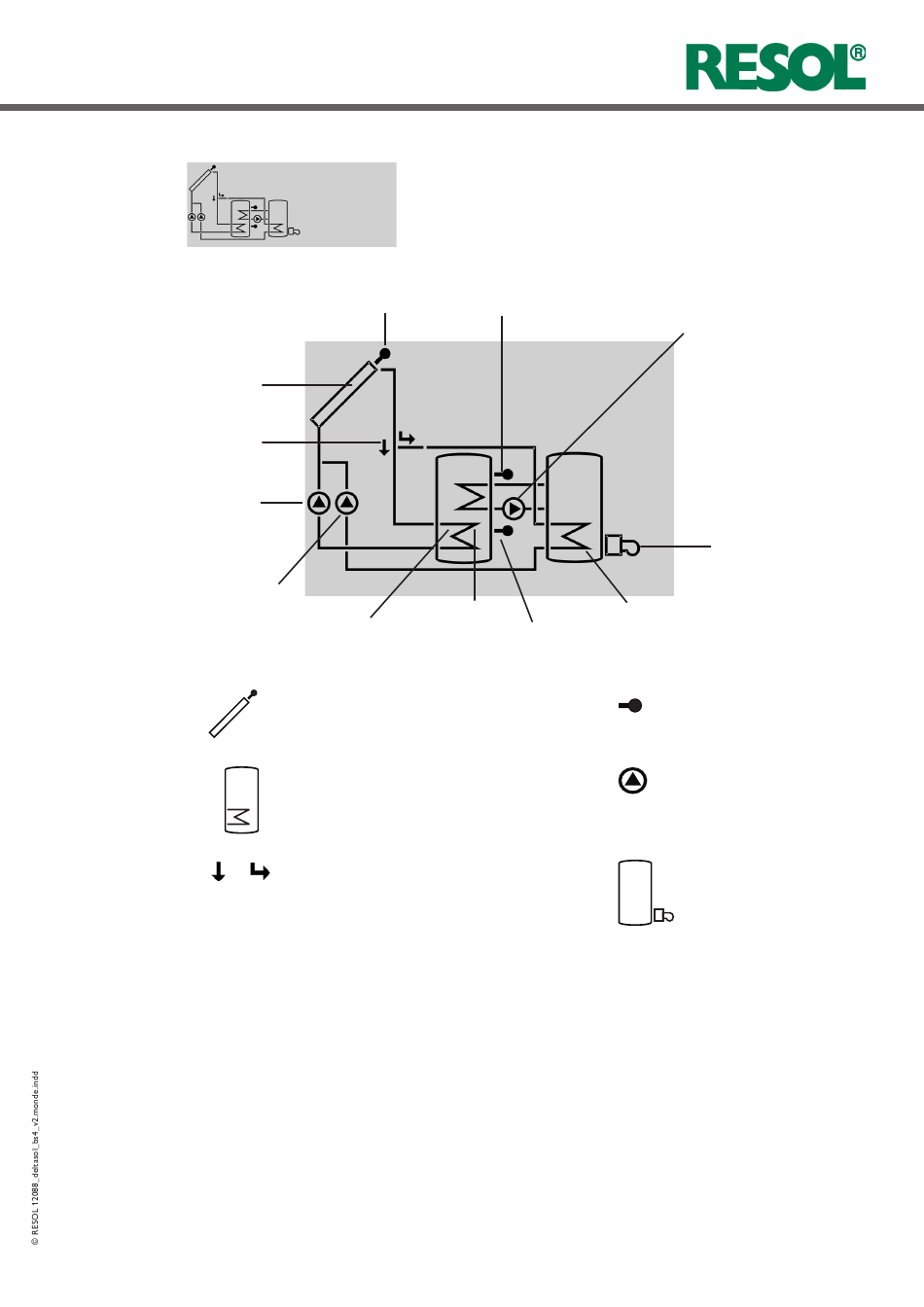

Het systeemscherm (actief installatieschema) toont het in
de regelaar geselecteerde installatieschema. Het bestaat uit
meerdere systeemcomponentensymbolen die afhankelijk van
de status van de installatie knipperen, continu of verborgen
worden weergegeven.
Pomp (bijverwarming)
Boiler-warmtewisselaar
ext. WO (afvoer van overtollige warmte)
•
De pompen knipperen als het betreffende relais actief is
•
De sensorsymbolen knipperen als het betreffende weer-
gavekanaal is geselecteerd
•
Sensoren knipperen snel als een sensordefect is opge-
treden
•
Het brandersymbool knippert als de bijverwarming
actief is
Groen:
alles ok
Rood/groen knipperend: Initialisatie
Rood knipperend:
handbediening
Sensordefect
(sensorsymbool knippert snel)
Bijverwarming met
brandersymbool
Temperatuursensor
Pomp
Bijverwarming
met brandersymbool
15 |
