Installatie 2

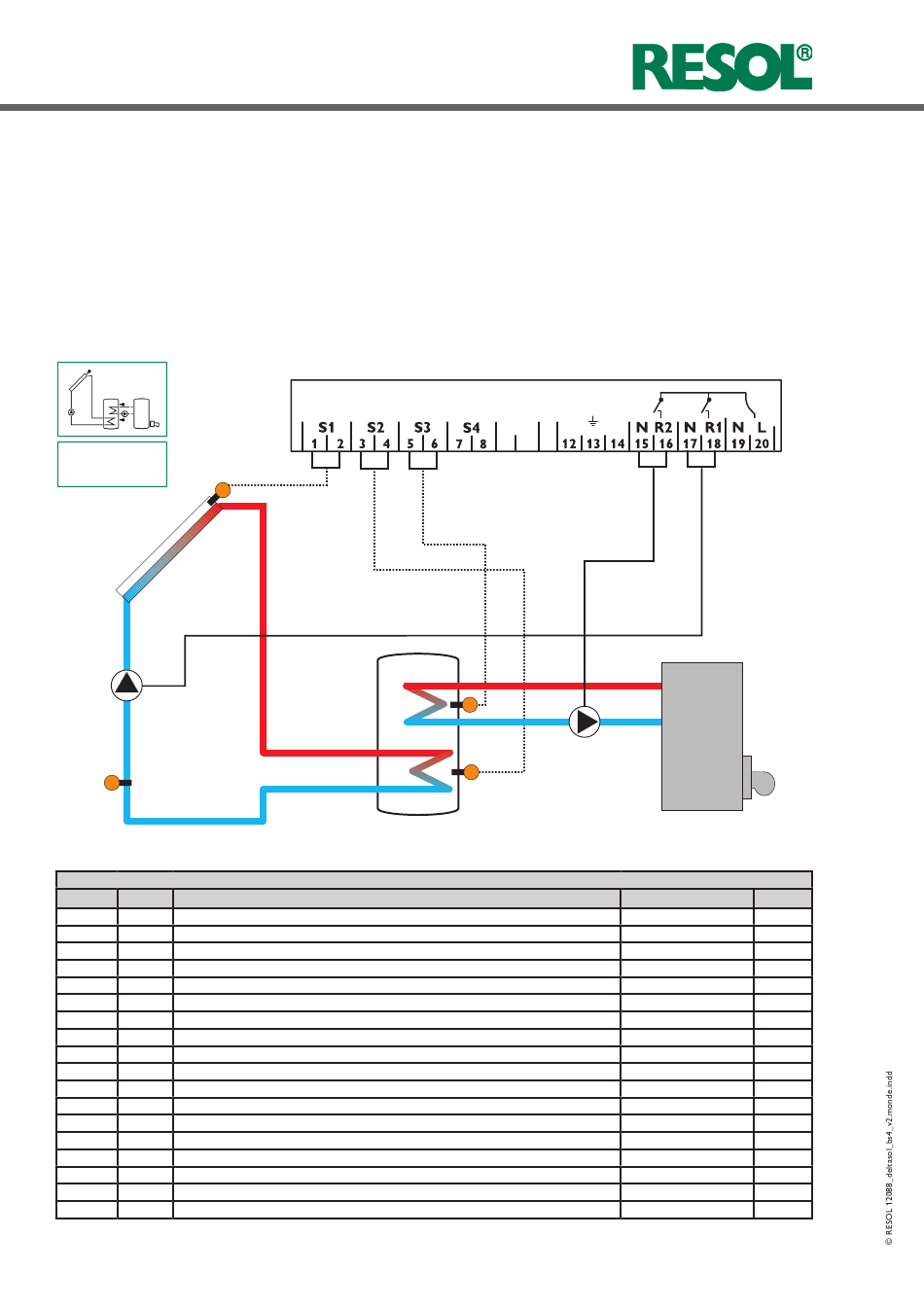

De regelaar berekent het temperatuurverschil tussen collec-
torsensor S1 en boilersensor S2. Als het verschil groter is dan
of gelijk is aan het ingestelde inschakeltemperatuurverschil
(DT E), wordt de zonnepomp door relais 1 geactiveerd en de
boiler geladen tot het uitschakeltemperatuurverschil (DT A)
of de maximumtemperatuur van de boiler (S MX) is bereikt.
Sensor S3 wordt gebruik voor een thermostaatfunctie die re-
lais 2 voor de bijverwarming of afvoer van overtollige warmte
schakelt als de ingestelde thermostaat-inschakeltemperatuur
(NH E) is bereikt. Deze functie kan optioneel met maximaal
S1
ANL 2
R1
S4 / TRL
Weergavekanalen
Kanaal
Beschrijving
INIT
x*
ODB-initialisatie actief
FLL
x*
ODB-vultijd actief
STAB
x*
ODB-stabilisatie actief
KOL
x
Temperatuur collector
TSPU
x
Temperatuur boiler 1 beneden
TSPO
x
Temperatuur boiler 1 boven
TDES
s*
Desinfectietemperatuur (thermische desinfectie)
S4
x
Temperatuur sensor 4
TRL
x*
Temperatuur terugstroomsensor
n1 %
x
Toerental R1
h P1
x
Bedrijfsuren R1
h P2
x
Bedrijfsuren R2
KWh
x*
Hoeveelheid warmte KWh
MWh
x*
Hoeveelheid warmte MWh
CDES
s*
Countdown van de controleperiode (thermische desinfectie)
SDES
s*
Weergave van de starttijd
DDES
s*
Weergave van de verhittingsperiode
ZEIT
x
Tijd
| 8
drie instelbare tijdframes worden gecombineerd.
Sensor S3 kan optioneel ook als referentiesensor voor de
thermische desinfectiefunctie (OTD) worden gebruikt.
Sensor S4 kan optioneel voor meetdoeleinden worden
aangesloten. Als de warmteverbruiksmeting (OWMZ) is ge-
activeerd, moet S4 als terugstroomsensor worden gebruikt.
VBus
9 10
S3
R2
S2
Aansluitklem
Pagina
-
18
-
18
-
18
S1
18
S2
18
S3
18
S3
18
S4
18
S4
18
R1
19
R1
19
R2
19
-
19
-
19
-
19
-
19
-
19
-
16
