FLUXUS F60*

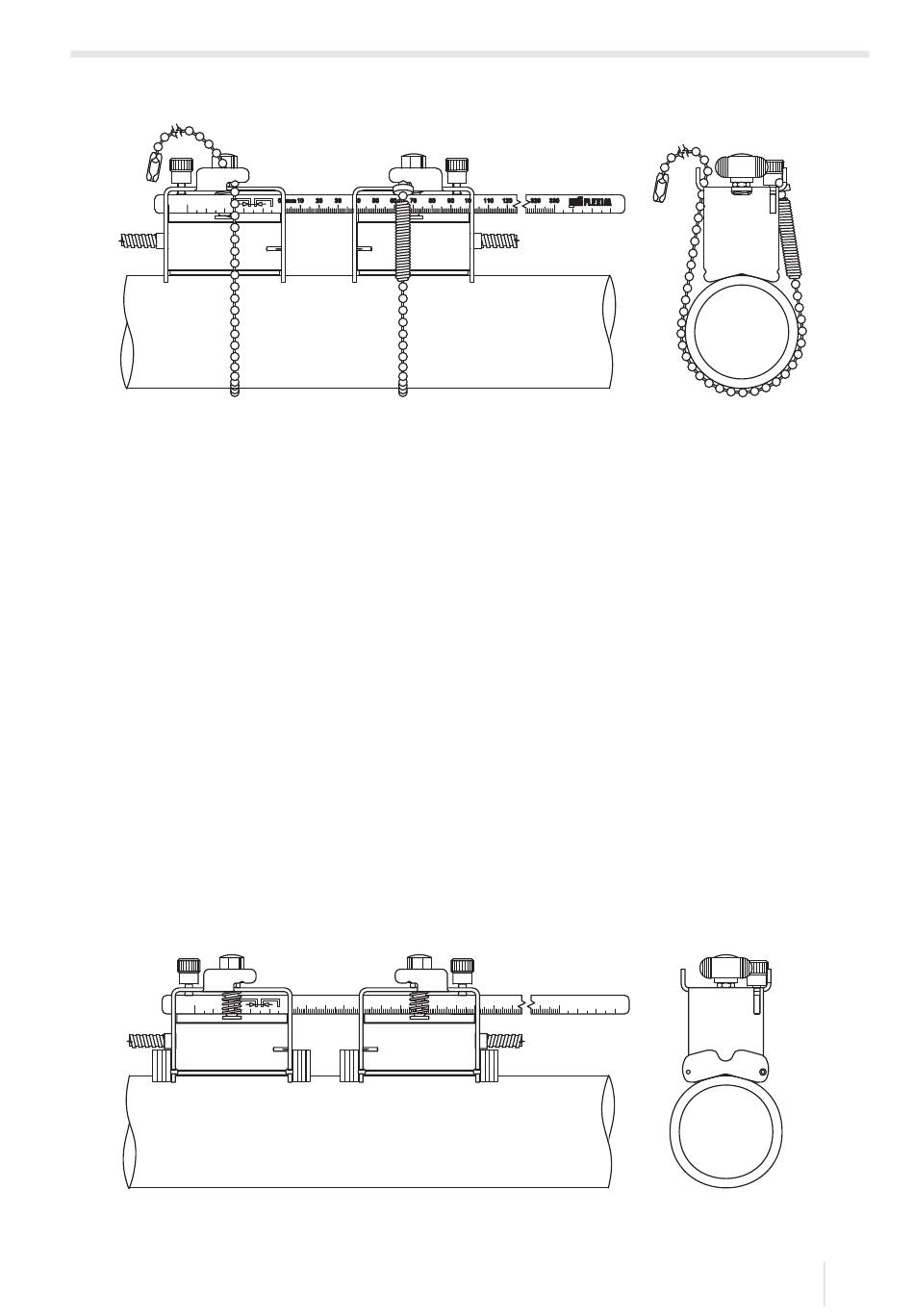

Afb. 6.8:
De sensoren bevestigen met klemschoenen en kettingen
De kogelketting verlengen
Om de ketting te verlengen, schuift u de laatste kogel van de verlenging in de klemslui-
ting van de kogelketting. U kunt de reserveklemsluitingen die met de ketting worden
meegeleverd gebruiken om een gebroken ketting te repareren.
6.2.2.3
De sensoren met klemschoenen en kettingen bevestigen
• Steek de sensoren in de klemschoen. Draai de schroef aan de bovenkant van de klem-
schoen 90° zodat het uiteinde van de schroef in de gleuf van de ingestoken sensor te-
rechtkomt en vastgeklemd wordt. Breng koppelpasta aan op het contactvlak van de
sensoren.
• Schuif de liniaal in de zijdelingse spleet van de klemschoen.
• Stel de sensorafstand in op de aangegeven waarde (zie paragraaf 9.3). Fixeer de sen-
soren met de kunststof schroeven aan de zijde van de klemschoen waar de sensorka-
bel zit.
• Plaats de module klemschoenen/liniaal op de buis op het meetpunt. Tussen het con-
tactvlak van de sensoren en de buiswand mogen zich geen luchtinsluitingen bevinden.
Afb. 6.9:
De sensoren bevestigen met magnetische klemschoenen
UMFLUXUS_F60xV5-0-2NL, 2018-07-05
6 Montage
6.2 Sensoren
41
