FLUXUS F60*

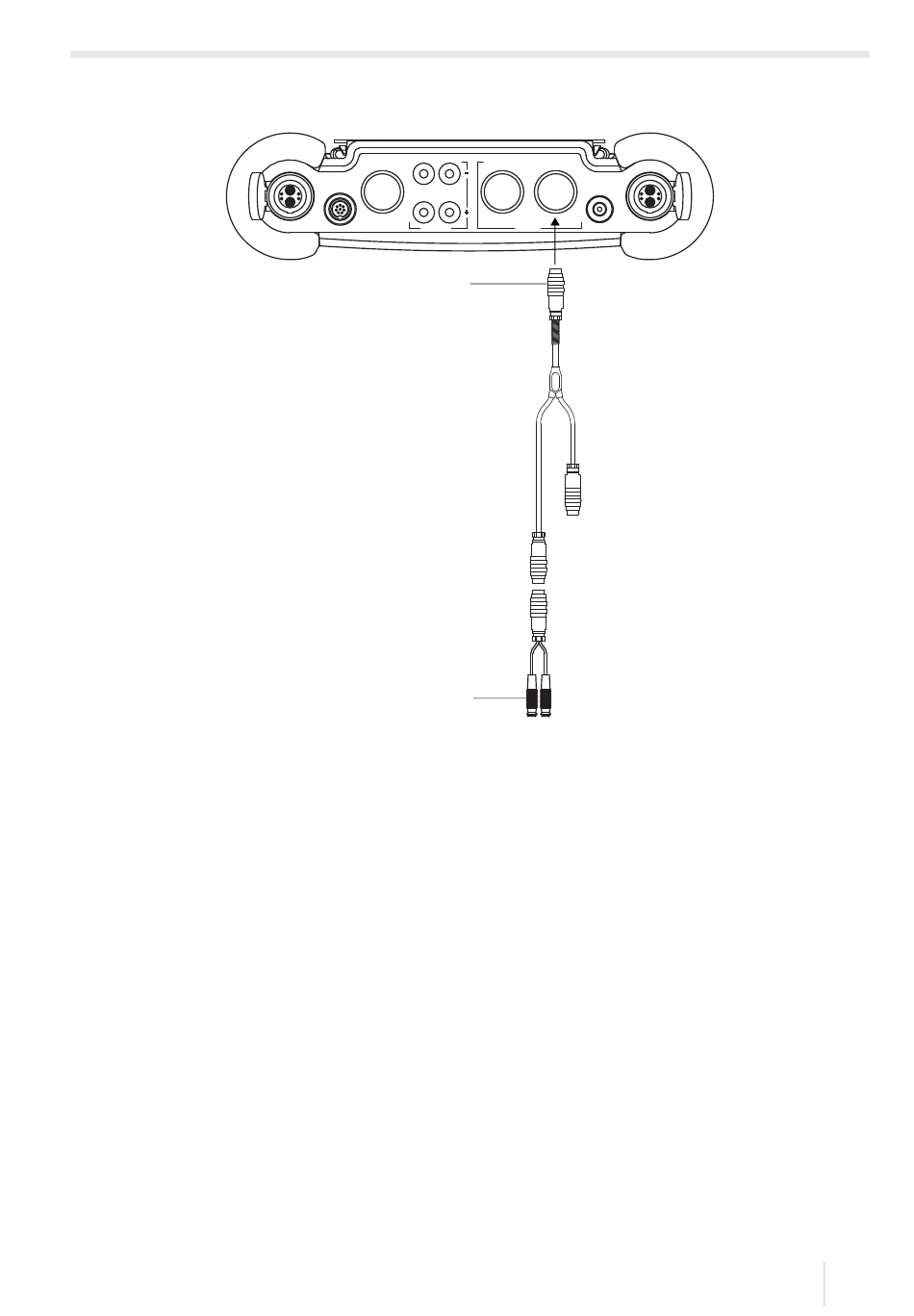

Afb. 7.8:
De adapter voor spannings- en stroomingangen aansluiten
1 – ingangsadapter
2 – adapter voor spannings- en stroomingangen
7.1.4.4
Een actieve ingang aansluiten
Als u een passieve stroombron wilt aansluiten op een passieve stroomingang, moet een
externe spanningsvoorziening gebruiken.
Als de transmitter een actieve uitgang heeft, dan kunt u de uitgang met behulp van een
adapter gebruiken als spanningsvoorziening. Voor het aansluiten van de adapter zie Afb.
7.9 en Tab. 7.4.
De adapter zorgt voor de verbinding tussen de actieve uitgang en de passieve ingang
van de transmitter. Tevens sluit u op de adapter de passieve stroombron aan.
UMFLUXUS_F60xV5-0-2NL, 2018-07-05
P3...P8
CH A
COMM
P2
P1
Output
T1/T3
T2/T4
DC-IN
Input
1
T4
T2
2
7 Aansluiting
7.1 FLUXUS *601
CH B
57
