FLUXUS F60*

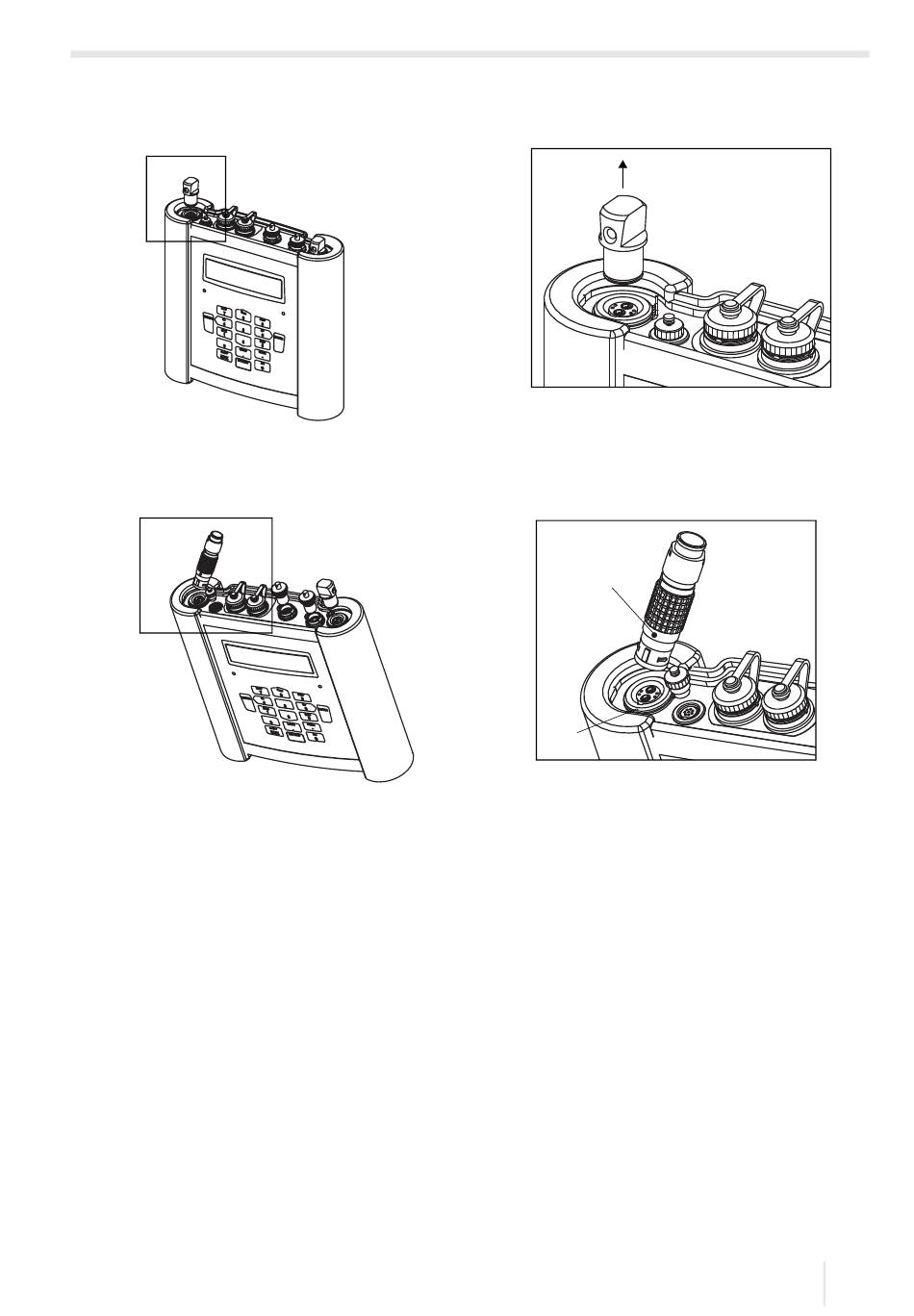

Afb. 7.12: De blinde stekker verwijderen
Afb. 7.13: De sensoren aansluiten
FLUXUS *608**-F2
De aansluitingen bevinden zich aan de bovenkant van de transmitter (zie Afb. 7.14).
• Verwijder de blinde stekker, indien aanwezig.
• Steek de connector van de sensorkabel in de stekkerbus van de transmitter. De rode
stip (a) op de stekker moet overeenstemmen met de rode markering (b) op de stekker-
bus (zie Afb. 7.15).
• Zet de connector vast met de borgring door de borgschroef vast te draaien (zie Afb.
7.16).
• Als een stekkerbus niet voor het aansluiten van de sensoren wordt gebruikt, sluit de
stekkerbus af met een blinde stekker. Zet de blinde stekker vast door de borgschroef
vast te draaien.
UMFLUXUS_F60xV5-0-2NL, 2018-07-05
(a)
(b)
