7 Aansluiting
7.2 FLUXUS *608
• Sluit de netadapter aan op de stekkerbus aan de bovenkant van de transmitter (zie Afb.
7.21).

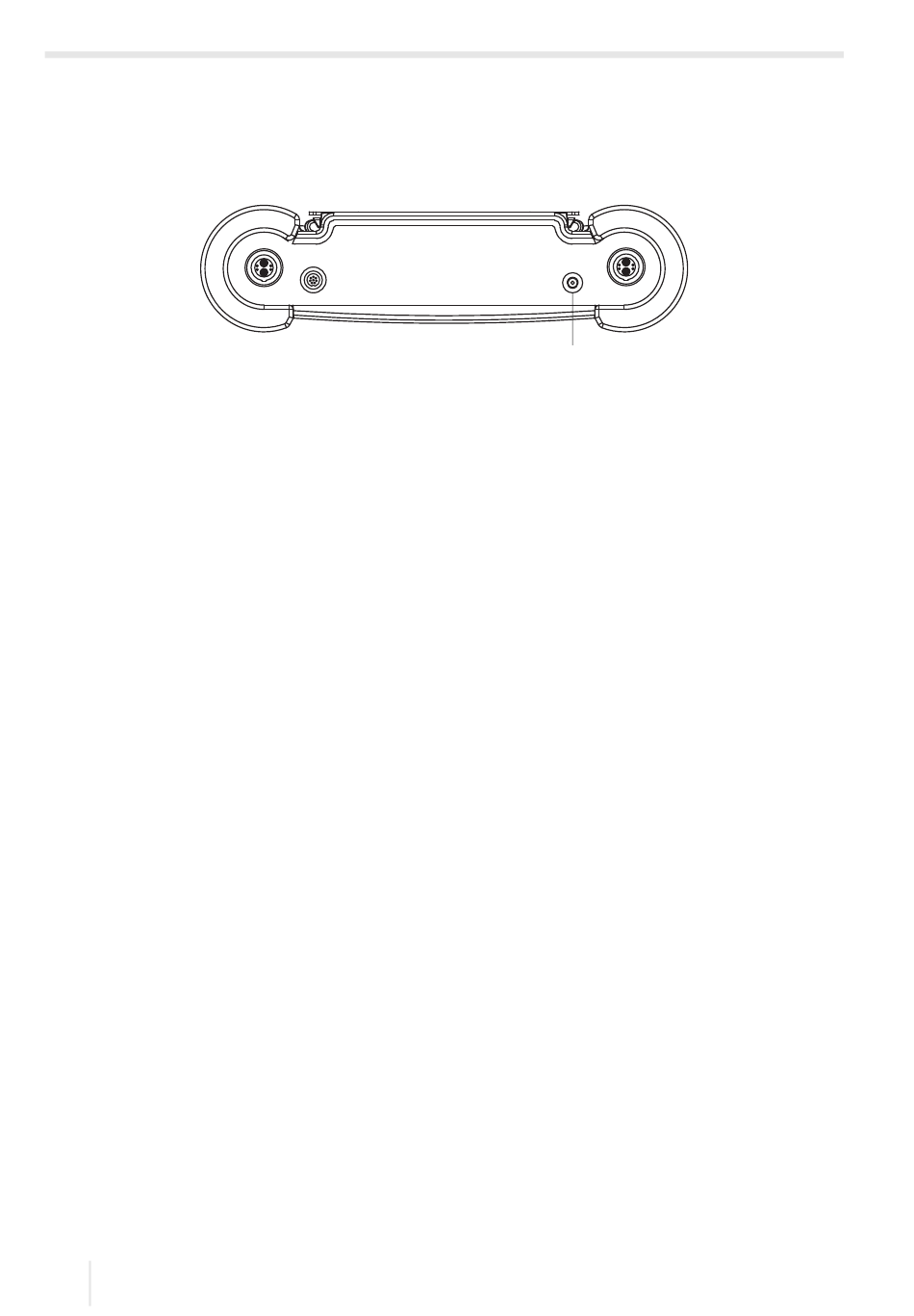

Afb. 7.21: Aansluitingen van de transmitter
1 – netadapter/acculaadapparaat
7.2.3
Uitgangen
Voor het aansluiten van de uitgangen moet de uitgangsadapter gebruikt worden (zie Afb.
7.22).
• Verwijder de blinde stop.
• Confectioneer de uitgangskabel met een kabelschroefverbinding M20.
• Schuif de uitgangskabel door de wartel, het inzetstuk en het lichaam van de kabel-
schroefverbinding (zie Afb. 7.23).
• Breng de uitgangskabel in de behuizing in (zie Afb. 7.22).
• Draai de dichtringzijde van het lichaam in de behuizing van de spanningsvoorziening
adapter.
• Bevestig de kabelschroefverbinding door de wartel op het lichaam van de schroefver-
binding te draaien (zie Afb. 7.23).
• Sluit de aders van de uitgangskabel op de klemmen van de uitgangsadapter aan (zie
Afb. 7.22 en Tab. 7.6).
• Haal de stekkerbusafdekking af van de transmitter voor het aansluiten van de uitgangs-
adapter.
• Steek de connector van de uitgangsadapter in de stekkerbus.
68
CH A
COMM
CH B
DC-IN
1
2018-07-05, UMFLUXUSF60xV5-0-2NL
FLUXUS F60*
