FLUXUS F60*

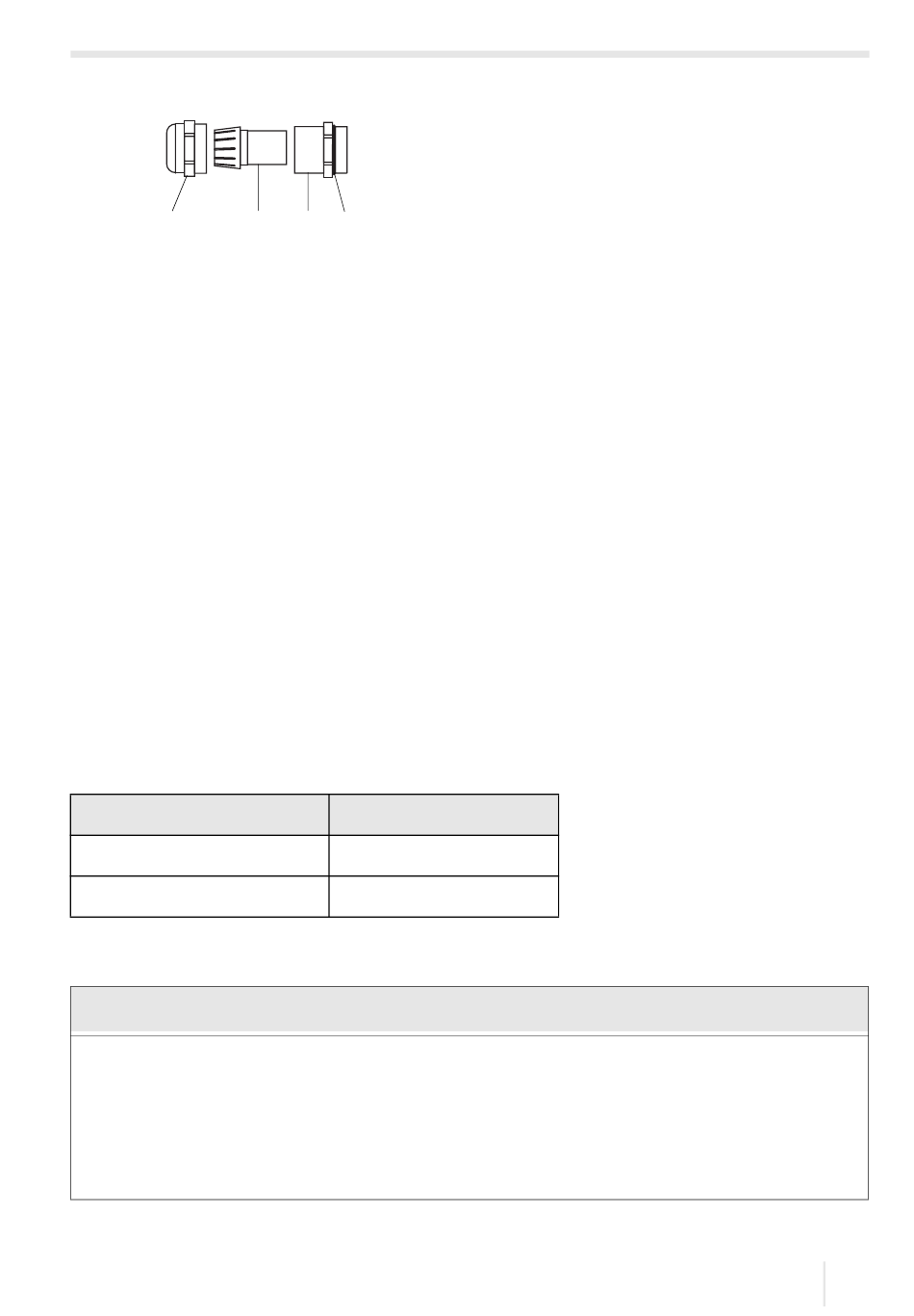

Afb. 7.20: Kabelschroefkoppeling
1
1 – wartel
2 – inzetstuk
3 – lichaam
4 – dichtringzijde van het lichaam
• Verwijder de blinde stop (zie Afb. 7.19).
• Confectioneer de kabel met een kabelschroefverbinding M20.
• Schuif de kabel door de wartel, het inzetstuk en het lichaam van de kabelschroefverbin-
ding (zie Afb. 7.19 en Afb. 7.20).
• Breng de kabel in de behuizing in.
• Draai de dichtringzijde van het lichaam in de behuizing van de spanningsvoorziening
adapter.
• Bevestig de kabelschroefverbinding door de wartel op het lichaam van de schroefver-
binding te draaien.
• Sluit de kabel op de klemmen van de spanningsvoorziening adapter aan (zie Afb. 7.19
en Tab. 7.5).
• Steek de connector van de spanningsvoorziening adapter in de stekkerbus van de
transmitter (zie Afb. 7.19).
Tab. 7.5:
Klemmenfuncties (spanningsvoorziening adapter)
klem
(+)
(-)
7.2.2.3
Gebruik met de voeding (alleen FLUXUS *608**-F2)
Opmerking!
→ Gebruik uitsluitend de meegeleverde netadapter.
→ De netadapter is niet beschermd tegen vocht. Gebruik hem uitsluitend in een
droge ruimte.
→ De spanning die op de netadapter staat vermeld, mag niet worden overschreden.
→ Sluit geen beschadigde netadapter op de transmitter aan.
UMFLUXUS_F60xV5-0-2NL, 2018-07-05
2
3
4
aansluiten DC
-DC
+DC
7 Aansluiting
7.2 FLUXUS *608
67
