5. Demonteer de luchtsectie van de pomp:
a. Draai de vier trekstangschroeven (312) los
met een dopsleutel en neem ze eraf.
b. Verwijder het luchtdeksel (320) en de O-ring
(318). Controleer de O-ring en vervang deze
als er lucht uit de pomp lekte.
c. Beweeg de cilinder (319) heen en weer en
verwijder hem van de middelste behuizing
(307)

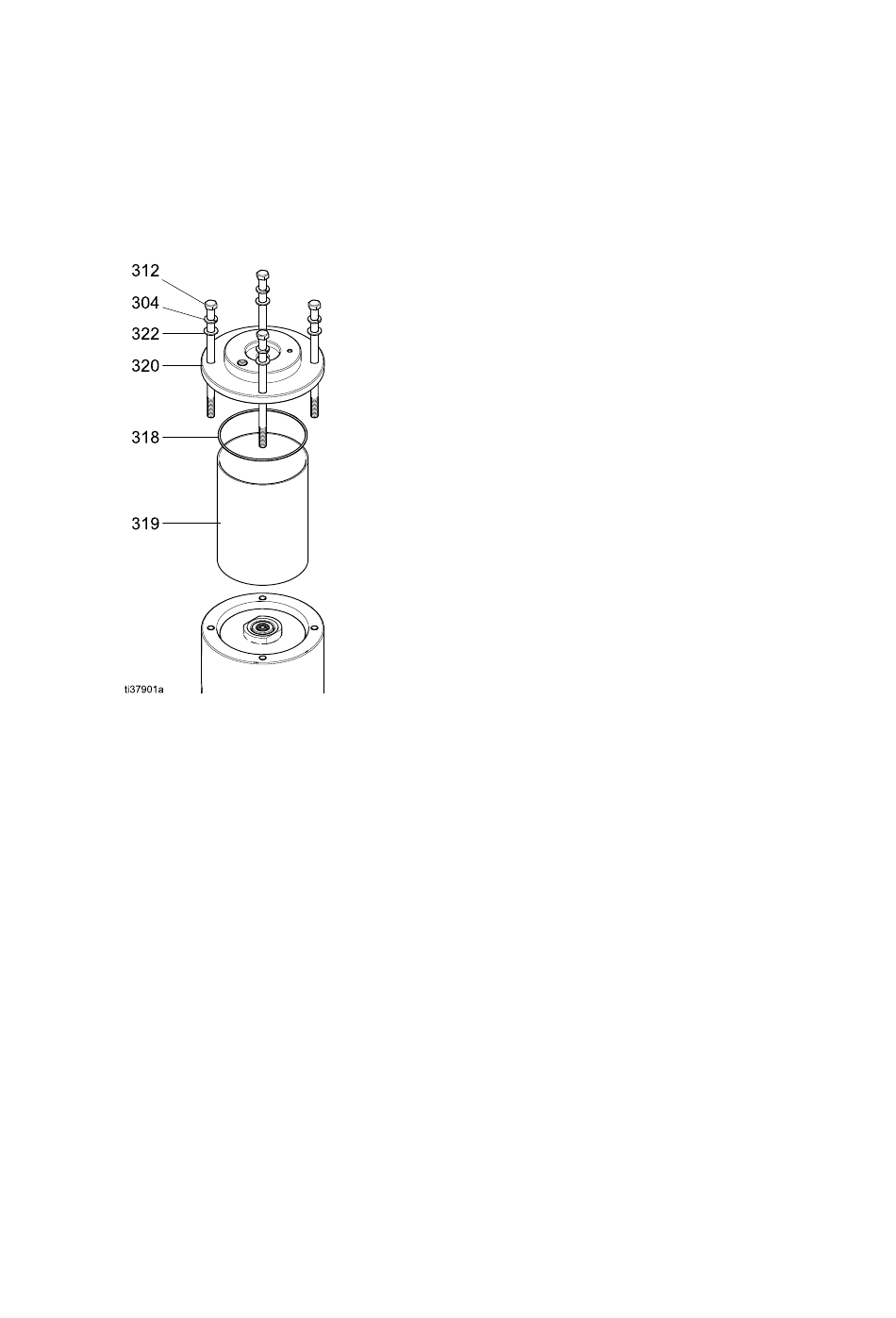

Figure 50 Het luchtdeksel verwijderen
6. Om de vloeistofzuiger (301) een onderhoudsbeurt
te geven:
a. Wrik de afdichting (302) van de achterkant
van de vloeistofzuiger (301) zonder de
voorkant van de zuiger te beschadigen. Met
schade aan de voorkant kan het mogelijk niet
volledig afdichten.
b. Vervang de afdichting op de vloeistofzuiger
(301).
104
7. Om de luchtzuiger (316) een onderhoudsbeurt
te geven:
a. Verwijder de O-ring (317) uit de luchtzuiger
(316).
b. Smeer de O-ring voordat u hem terugplaatst.
8. Om de zuigerstang te verwijderen (305):
a. Gebruik een 30,5 cm (12 inch) verstelbare
sleutel op de vlakke zijden van de zuigerstang
aan de vloeistofzijde, bij de vloeistofzuiger
(301).
b. Gebruik een 38,1 cm (15 inch) verstelbare
sleutel op de vlakke zijden van de
vloeistofzuiger (301) om deze los te maken.
c. Schroef de vloeistofzuiger (301) los van de
zuigerstang (305).
d. Duw de zuigerstang (305) door de middelste
behuizing (307) om ze te verwijderen.
9. Om de luchtzuiger (316) los te maken van de
zuigerstang (305):
a. Gebruik een 30,5 cm (12 inch) verstelbare
sleutel op de vlakke zijden van de
zuigerstang, in de buurt van de luchtzuiger
(316).
b. Gebruik een 38,1 cm (15 inch) verstelbare
sleutel op de vlakke zijden van de luchtzuiger
(316) om deze los te maken.
c. Schroef de luchtzuiger (316) los van
de zuigerstang (305). Onder de
luchtzuiger bevindt zich een O-ring
(315), magneethouder (313) en magneet
(314).
10. Verwijder indien nodig de stootrubbers (308) van
de zuiger aan beide kanten van de middelste
behuizing. Duw in een van de drie inkepingen
om ze los te maken. De stootrubbers klikken los.
