6. Vervang de zuigerdichtingen:
a. Plaats de u-cup (212) op de zuiger (211). De
u-cup moet naar boven gericht zijn (richting
zuigeras).
b. Plaats de afstandsring (213) naast de u-cup
(212).
c. Plaats de andere u-cup (212) op de zuiger
(211). De u-cup moet naar beneden gericht
zijn (richting borgkap).
d. Draai de borgkap met gematigde kracht aan
(214).
e. Schroef de zuigerkap (214) op de behuizing
(211).
f.
Gebruik een verstelbare sleutel rond de
vlakke zijden onderaan de zuigeras (211) om
aan te draaien. Gebruik een 9,5 mm (3/8
inch) zeskantsleutel op de borgkap (214).

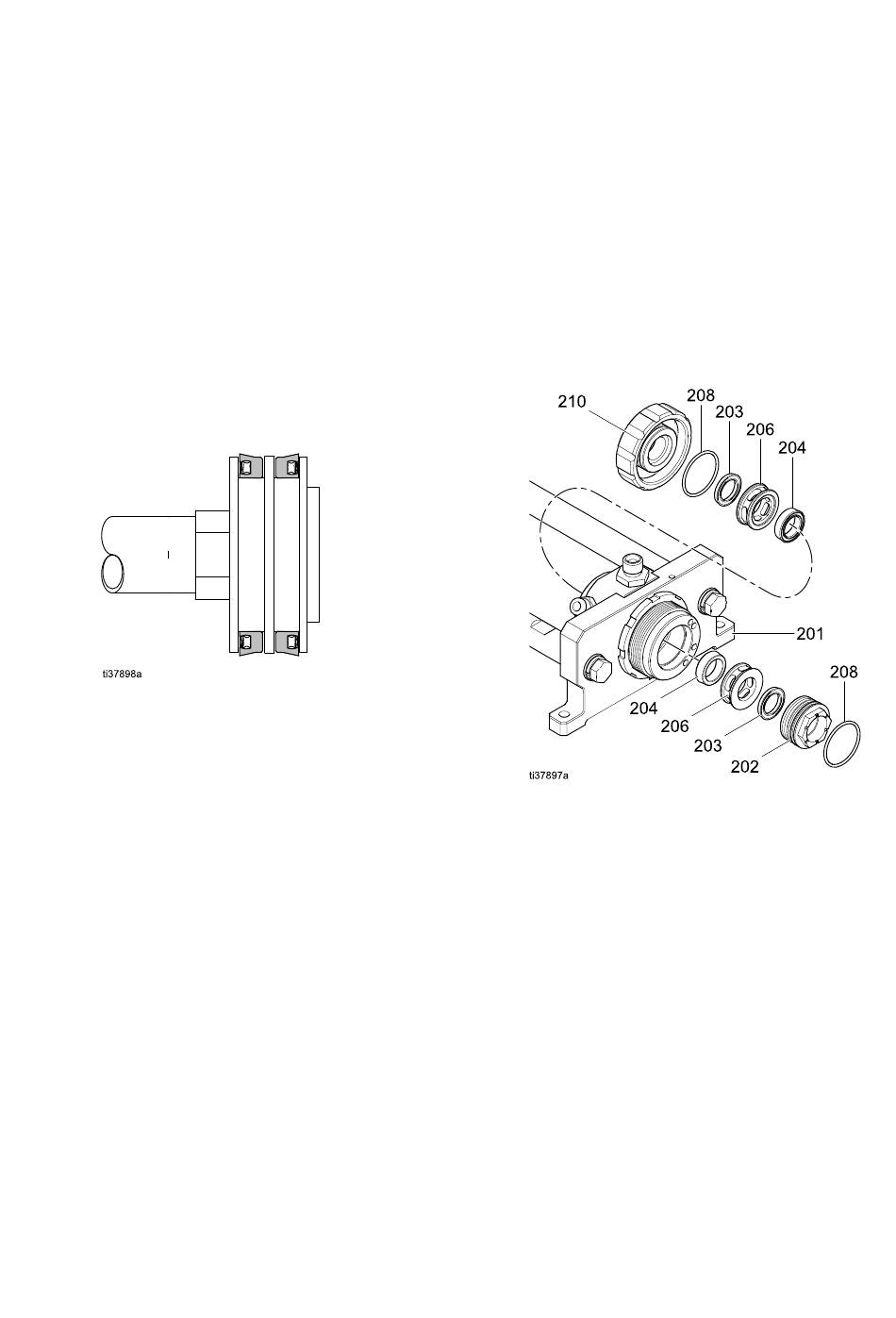

Figure 44 U-cups in tegengestelde richtingen
7. Ga verder met het demonteren van de onderste
behuizing:
Gebruik een 23,8 mm (15/16 inch) dop- of
moersleutel om de houder (wit) (202) van de
behuizing (201) te verwijderen. Let goed op dat
u het onderdeel niet beschadigt.
3A8462C
8. Verwijder de houder (202).
9. Vervang de afdichtingen van de houder (202):
a. Plaats de O-ring (208) terug in de groef naast
de schroefdraad.
b. Plaats de u-cup (203) terug waar die in zijn
plaats valt. De u-cup is naar buiten gericht.
10. Ga verder met het demonteren van de onderste
behuizing: Verwijder het u-cup-afstandsstuk
(206) en de u-cup-pakking (204). Er kunnen
verfresten uitkomen.
11. Om de afdichtingen in de bovenste behuizing
te vervangen, zie
De bovenste behuizing van
de isolatieklep een onderhoudsbeurt geven en
hermonteren, page
Figure 45 Houder onderaan
Repareren
100.
