Installation
Poortaansluitingen pistoolspoelkast
Poortaansluitingen
Poortaansluitingen
De pistoolspoelkast is uitgerust met vier
pneumatische poorten voor buizen van 4 mm (5/32
inch).

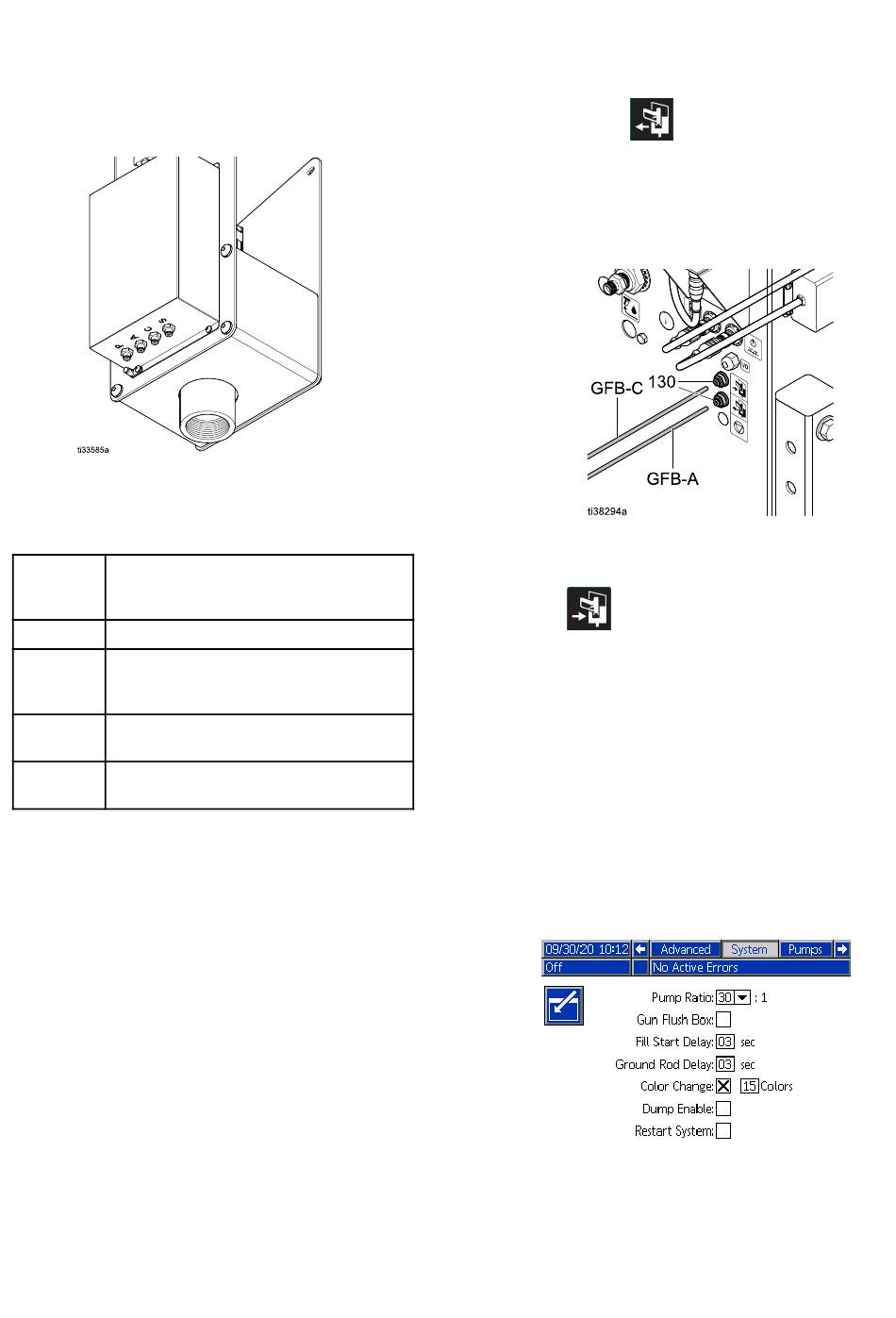

Figure 18 Poorten pistoolspoelkast
Table
Table
Table 4 4 4 Aansluitingen
Aansluitingen
Aansluitingen van
gebruik
gebruik met
gebruik
met een
met
een
een HydroShield
HydroShield- - - isolatiesysteem
HydroShield
Poort
Poort
Poort
Doel
Doel
Doel
pistool-
pistool-
pistool-
spoelkast
spoelkast
spoelkast
P
Voorziet de pistoolspoelkast van lucht.
A
Geeft het output-luchtsignaal om aan
te geven dat er zich een pistool in de
kast bevindt en het deksel is gesloten.
C
Voert inlaatlucht aan naar de cilinder
van de pistooltrekker.
S
Geeft het uitgangsluchtsignaal naar de
vernevelingsluchtafsluiter.
24
pistoolspoelkast
pistoolspoelkast
van de
van
de pistoolspoelkast
de
pistoolspoelkast voor
pistoolspoelkast
isolatiesysteem
isolatiesysteem
1. Voer lucht toe naar poort P.
2. Sluit poort A aan op de kast bij de schotfitting
met het label
Dit is aansluiting A11 in
Pneumatische aansluitingen, page
De uitgaande lucht is voor het systeem een teken
dat de pistoolspoelkast is gesloten en een pistool
bevat. Zie
voor
voor
Figure 19 Buisaansluitingen van pistoolspoelkast
op isolatiesysteem
3. Sluit poort C aan op de kast bij het schot met het
label
Dit is aansluiting A8 in
Pneumatische aansluitingen, page
De ingaande luchtaansluiting activeert het
solenoïdeventiel, dat weer de trekker van het
pistool in de pistoolspoelkast activeert.
4. Poortstekker S met 4 mm (5/32 inch) buisplug,
113279. Poort S wordt niet gebruikt, aangezien
het isolatiesysteem de luchttoevoer naar het
pistool regelt.
5. In het systeemmenu van de besturingsinterface
controleert u het veld Pistoolspoelkast in.
Wanneer deze optie is ingeschakeld, herkent het
systeem niet dat de pistoolspoelkast aanwezig
is. Zie
.
Statusscherm 1, page 54
.
Systeemscherm, page 69
112.
.
112.
.
3A8462C
