Installation
De vloeistofslang
vloeistofslang van
van pistool
De
De
vloeistofslang
van
1. Verwijder de luchtinlaatfitting van het pistool (21).
Note
Deze fitting heeft linksdraaiende
schroefdraad.

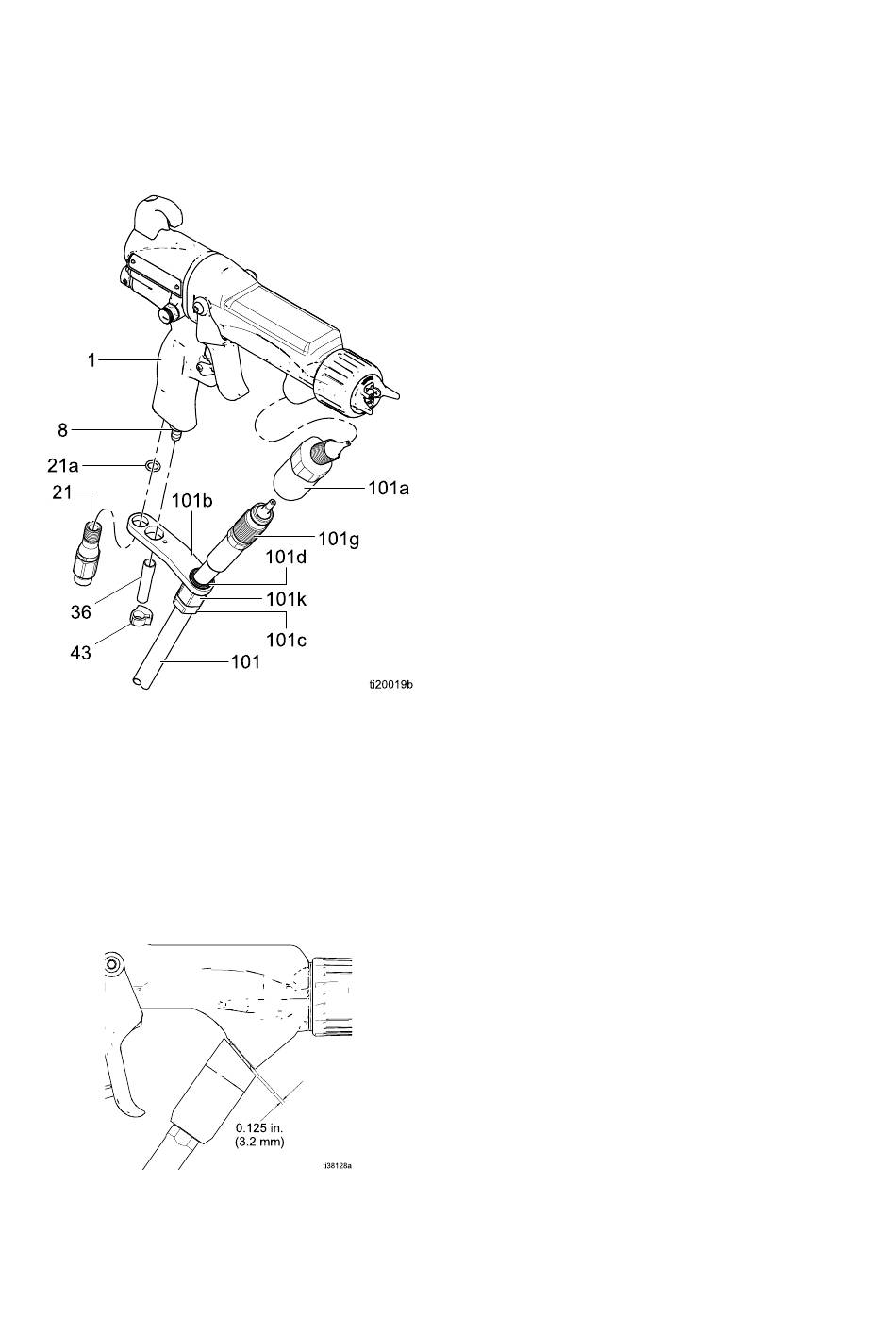

Figure 7 De vloeistofslang aansluiten
2. Verwijder de O-ring (21a) en plaats de inlaatfitting
door de steun (101b). Hermonteer de O-ring.
3. Zorg dat de vloeistofinlaat van de loop schoon
en droog is. Breng diëlektrisch vet aan op de
schroefdraad en voorkant van de loopconnector
(101a) en schroef deze op de vloeistofinlaat
handvast. Draai vervolgens de aansluiting nog
minstens een halve draai vaster en draai verder
door totdat de aansluiting zoals aangegeven is
georiënteerd. De ruimte tussen de aansluiting en
het vat moet kleiner zijn dan 3,2 mm (125 in).
Figure 8 Oriëntering van aansluiting en vat
18
pistool naar
naar isolatiekast
isolatiekast aansluiten
pistool
naar
isolatiekast
aansluiten
aansluiten
4. Draai de moer van de trekontlasting (101c) los.
5. Breng diëlektrisch vet aan op de schroefdraad
van de slangconnector (101g). Trek de connector
terug en breng vet aan op de buitendiameter van
de slang. Draai deze handvast in de vatconnector
(101a) en vervolgens nog minstens een 1/2 slag.
Gebruik een moersleutel om de vatconnector
tijdens het vastdraaien vast te houden.
6. Breng de openingen in de console (101b) op één
lijn met de luchtinlaat en de uitlaat. Bevestig met
de luchtinlaatfitting (21).
7. Draai de moer van de trekontlasting (101c) vast.
Note
Houd de vloeistofslang waar mogelijk
aan het pistoolvat gemonteerd. Koppel
de slangsteun bij de pistoolhandgreep
los om het vat te verwijderen.
8. Druk de uitlaatbuis (36) op het uitlaatventiel. Zet
vast met de klem (43).
9. Voordat u de kast opent:
a. Voer de
vloeistofspanning en aarding, page 29
b. Voer de
31
uit.
c. Open de kast. Schuif de elektrostatische
afscherming (82) omhoog om deze te
verwijderen en schuif de elektrostatische
afscherming (12) dan naar links om deze te
verwijderen.
10. Draai de moer van de trekontlasting aan het
uiteinde van de slanginlaat (101c) los.
11. Schuif het andere uiteinde van de slang door
de opening in de zijkant van de geïsoleerde
behuizing (CA). Sluit de wartel (101h) op de
vloeistofuitlaat van de pomp aan.
12. Bevestig de slang met de steun (101j) aan de
zijkant van de behuizing. Plaats een bout (S)
door het gat in de steun en schroef deze in de
zijkant van de behuizing. De stelschroef (101m)
kan worden losgedraaid om de steun waar nodig
te draaien.
Procedure voor het ontladen van
Drukontlastingsprocedure, page
uit.
3A8462C
