3. Zet de draden over naar de nieuwe
optocoupler-poorten:
Optocoupler
Optocoupler- - - poort
Optocoupler
poort
poort
A1+
A1+
A1+
A2–
A2–
A2–
Om beschadiging van de apparatuur te
voorkomen mag u deze aansluitblokken niet
gebruiken zonder optocoupler.
4. Verwijder ongebruikte aansluitblokken.
3A8462C
Aansluitblok
Aansluitblok
Aansluitblok
7
8
LET OP
OP
LET
LET
OP
De aarding
De
De
aarding van
aarding
van het
van
isolatiesysteem controleren
isolatiesysteem
isolatiesysteem
De megaohmmeter met onderdeelnummer 241079
(AB in Afb. 22) is niet goedgekeurd voor gebruik
op een plaats met explosiegevaar. Beperk het
risico van vonken door de megaohmmeter niet te
gebruiken om de elektrische aarding te controleren,
tenzij de volgende voorzorgsmaatregelen zijn
genomen:
• Het pistool is weggehaald uit de gevaarlijke
locatie;
• Of alle spuitapparatuur in het gevaarlijk gebied
is uitgeschakeld, ventilators in het gevaarlijk
gebied zijn in werking, en er zijn geen brandbare
dampen in het gebied (zoals door open houders
met oplosmiddel of nevels die zijn ontstaan bij
het spuiten).
Als deze waarschuwing niet wordt nageleefd, kan
dat leiden tot brand, ontploffingen en elektrische
schokken, wat ernstig letsel tot gevolg kan hebben.
De Graco-megaohmmeter (AB) met
onderdeelnummer 241079 is verkrijgbaar als
toebehoren om te controleren of het pistool goed is
geaard.
1. Laat een bevoegd elektricien de elektrische
aardingscontinuïteit van het spuitpistool en de
luchtslang nakijken.
2. Schakel de elektrostatica uit.
3. Sluit de lucht- en vloeistoftoevoer
naar het pistool af. Voer de
Drukontlastingsprocedure, page 31
De vloeistofslang moet leeg zijn.
4. Maak de vloeistofslang leeg met lucht, indien
nodig.
5. Zorg dat de rode geaarde luchtslang (HG) is
aangesloten en dat de aarddraad van de slang is
aangesloten op een goed aardpunt.

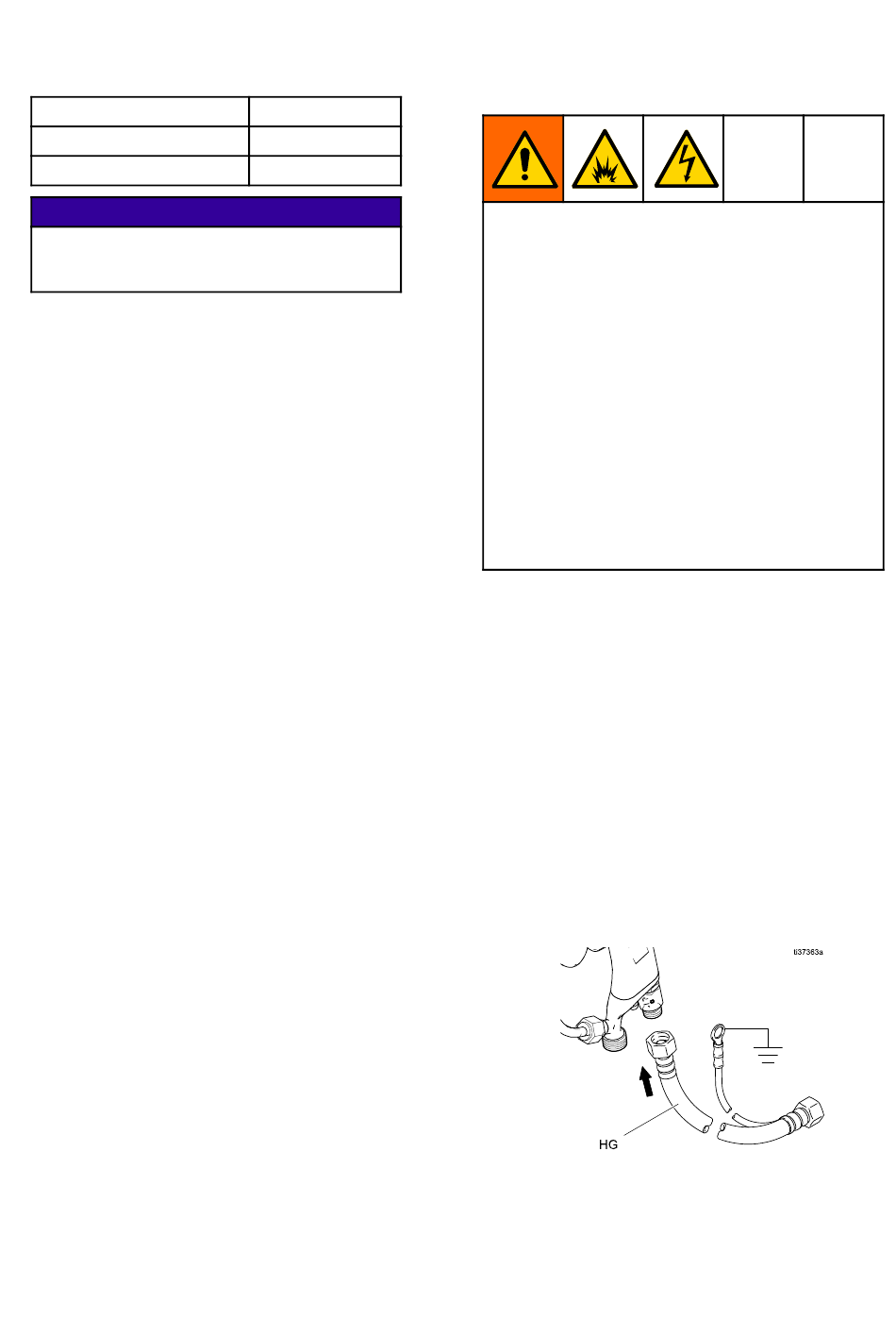

Figure 21 De rode Graco-luchtslang aarden
6. Gebruik een ohmmeter (of megaohmmeter
ingesteld in het ohm-bereik) om de weerstand
te meten tussen de pistoolhandgreep (BB) en
een goed aardpunt (CC). De weerstand mag niet
meer dan 100 ohm bedragen.
Installation
het spuitpistool
het
spuitpistool en
spuitpistool
controleren
controleren
uit.
en
en
27
