6 Montage
FLUXUS F808
6.2 Sensoren

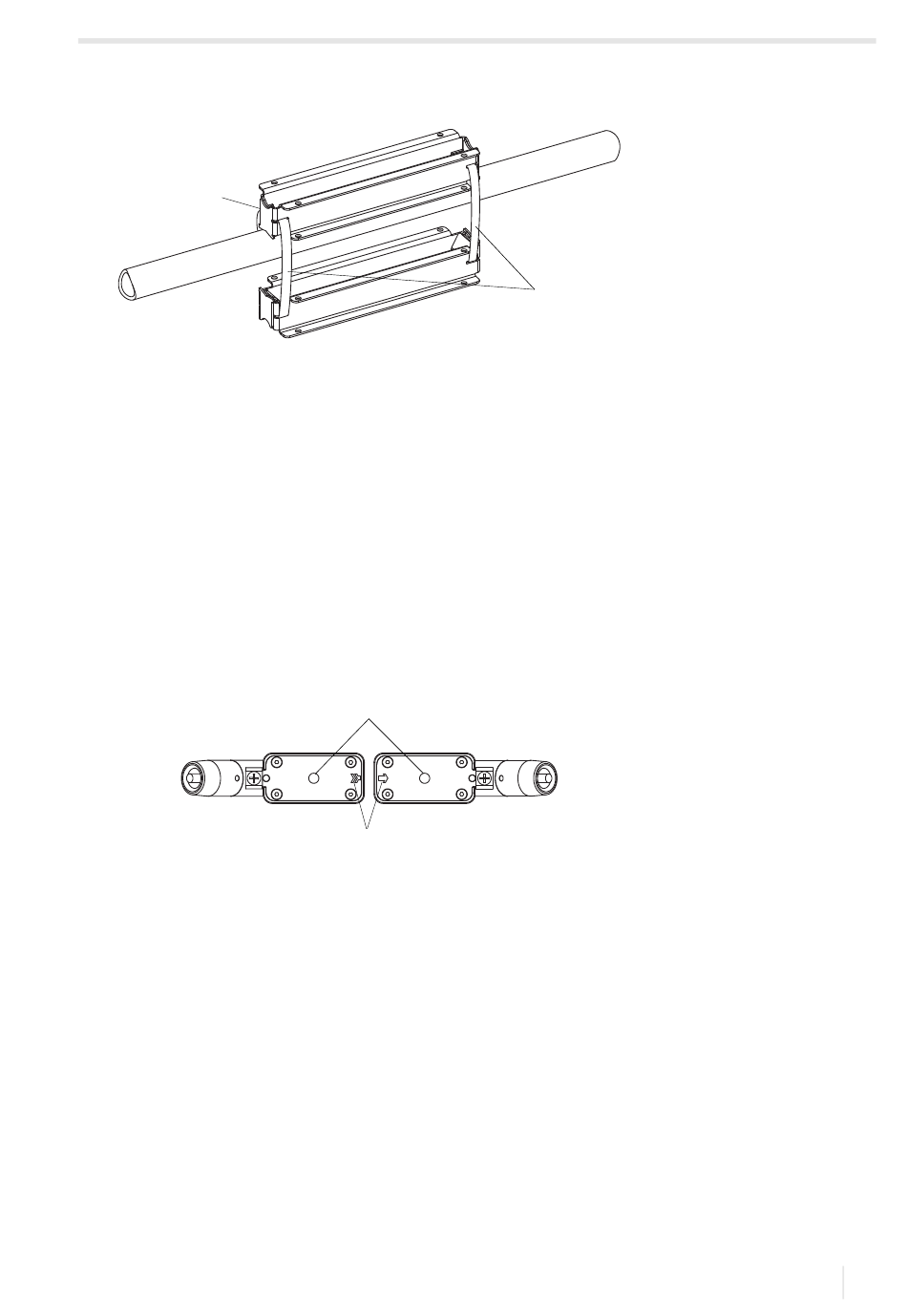

Afb. 6.53: De rail monteren met spanbanden (doorstralingsopstelling, kleine sensorafstand)
1
2
1 – rail
2 – spanbanden
De sensoren monteren
Monteer de sensoren zodanig in de rail, dat de graveringen op de sensoren een pijl vormen, zie Afb. 6.54. De sensorka-
bels wijzen in tegengestelde richting.
• Plaats de sensor met de kabeldoorvoerwartel in de rail.
• Zorg er voor dat er geen lucht wordt ingesloten tussen het contactvlak van de sensoren en de wand van de buis.
• Schuif de afdekking over de rail. De ronde uitsparing van de afdekking wijst in de richting van de kabeldoorvoerwartel.
• Stel de sensor zodanig met de afdekking af dat de opening in de sensor onder de aadrukschroef ligt. Druk de sensor te-
gen de buis aan door de aandrukschroef van de afdekking vast te draaien.
• Schroef de kabeldoorvoer (goedgekeurd voor FM Class I, Division 1) op de kabeldoorvoerwartel van de sensor.
• Herhaal de stappen voor de tweede sensor.
• Verbind de kabeldoorvoer volgens de ter plaatse geldende voorschriften met het kabeldoorvoersysteem van de installatie.
Afb. 6.54: De sensoren correct positioneren
1
2
1 – boringen voor de schroeven
2 – graveringen
51
UMFLUXUS_F808V2-2NL, 2020-06-25
