7 Aansluiting
7.1 Sensoren
Tab. 7.13: Klemmenfuncties
klem
aansluiting
AV
witte of gemarkeerde kabel (kern)
AVS
witte of gemarkeerde kabel (binnenafscherming)
ARS
bruine kabel (binnenafscherming)
AR
bruine kabel (kern)

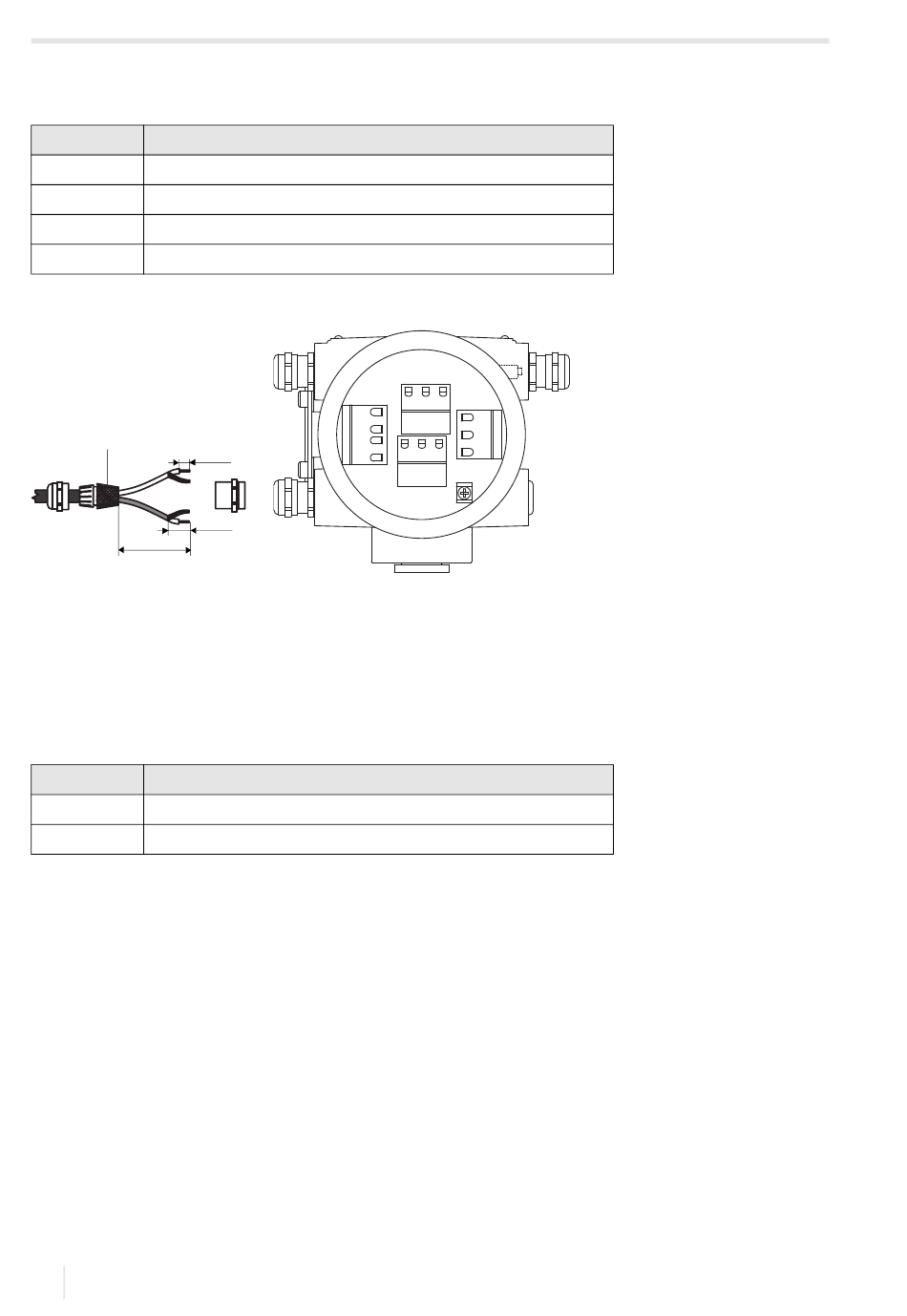

Afb. 7.14: Aansluiting van de verlengkabel op de transmitter
1
10 mm
20 mm
70 mm
1 – teruggeslagen buitenste afscherming
7.1.10
Aansluiting van de sensorkabel op de klembehuizing
• Verwijder de blinde stop voor het aansluiten van de sensorkabel, zie Afb. 7.15.
• Breng de sensorkabel met de SMB-stekkers in de klembehuizing in.
• Maak de sensorkabel vast door de kabelschroefkoppeling vast te draaien.
• Sluit de SMB-connectoren op de stekkerbussen van de klembehuizing aan, zie Afb. 7.15 en Tab. 7.14.
Tab. 7.14: Klemmenfuncties
klem
aansluiting
XV
SMB-connector (bruine kabel, wit gemarkeerd)
XR
SMB-connector (bruine kabel, zwart gemarkeerd)
68
KL1
KL4
KL2
ARS
L(+)
AR
N(-)
AV
PE
AVS
KL3
FLUXUS F808
2020-06-25, UMFLUXUS_F808V2-2NL
