FLUXUS F808
Tab. 7.6:
Klemmenfuncties
klem
aansluiting (verlengkabel)
TV
witte of gemarkeerde kabel (kern)
TVS
witte of gemarkeerde kabel (binnenafscherming)
TRS
bruine kabel (binnenafscherming)
TR
bruine kabel (kern)
kabelschroefverbinding
buitenste afscherming

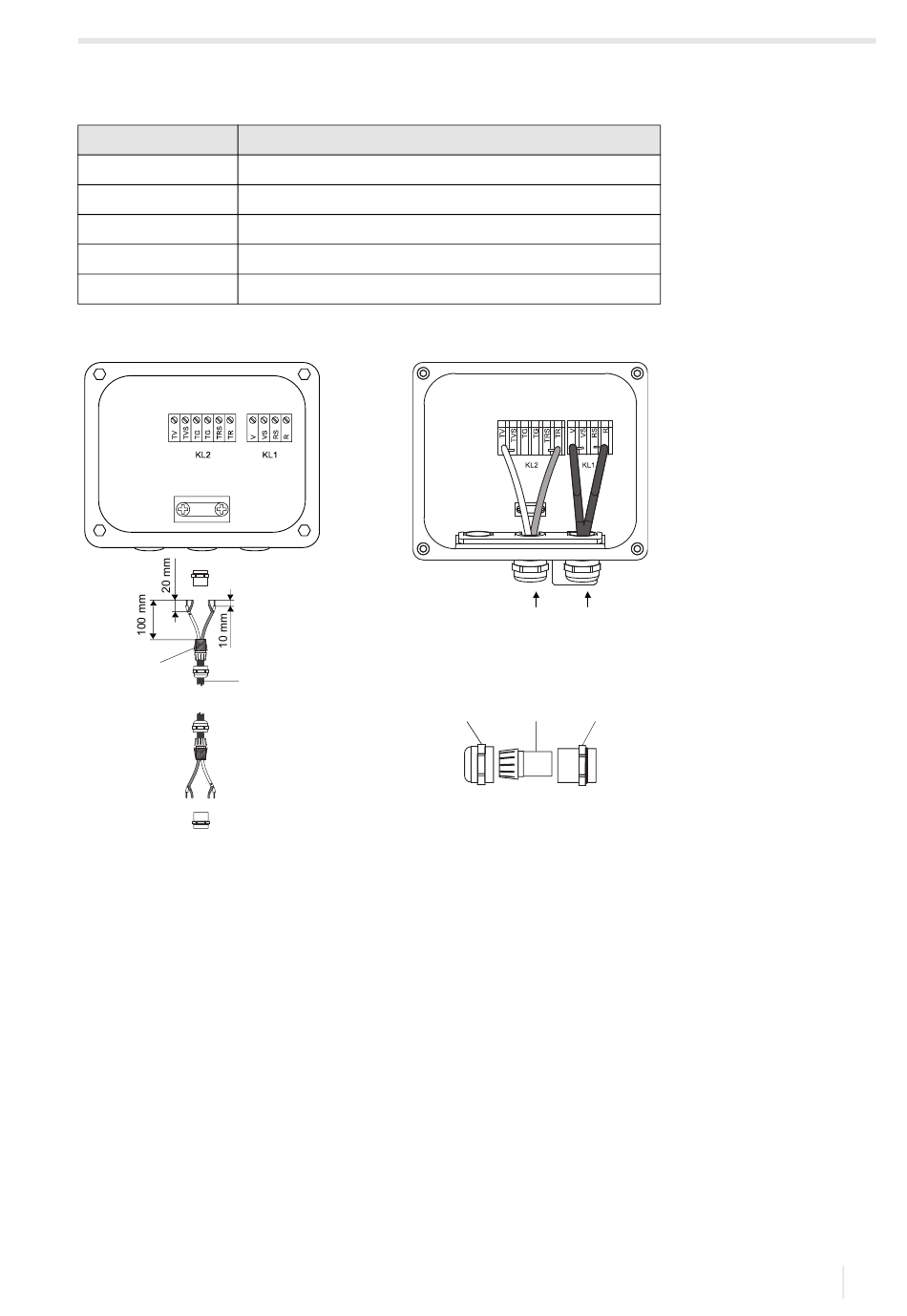

Afb. 7.8:
Aansluiting van de verleng- en sensorkabel op de klembehuizing
2
1
1 – verlengkabel
2 – teruggeslagen buitenste afscherming
3 – wartel
4 – inzetstuk
5 – lichaam
6 – aansluiting van de verlengkabel
7 – aansluiting van de sensorkabel
UMFLUXUS_F808V2-2NL, 2020-06-25
6
7
3
4
5
kabelschroefverbinding
7 Aansluiting
7.1 Sensoren
61
