FLUXUS F808
Transmitter FLUXUS F808**-F2
7.1.8
Aansluiting van de sensorkabel op de transmitter
Voor het monteren van sensoren met SMB-connectoren heeft u een SMB-adapter nodig.
• Verwijder de blinde stop voor het aansluiten van de sensorkabel.
• Verbind de sensoren met de SMB-adapter.
• Breng de sensorkabel met de SMB-adapter in de behuizing in.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Fixeer de kabelschroefkoppeling door de wartel op het lichaam te draaien.
• Sluit de kabel van de SMB-adapter aan op de klemmen van de transmitter, zie Afb. 7.13 en Tab. 7.12.
Tab. 7.12: Klemmenfuncties
klem
aansluiting
AV
SMB-adapter
AVS
SMB-adapter
ARS
SMB-adapter
AR
SMB-adapter

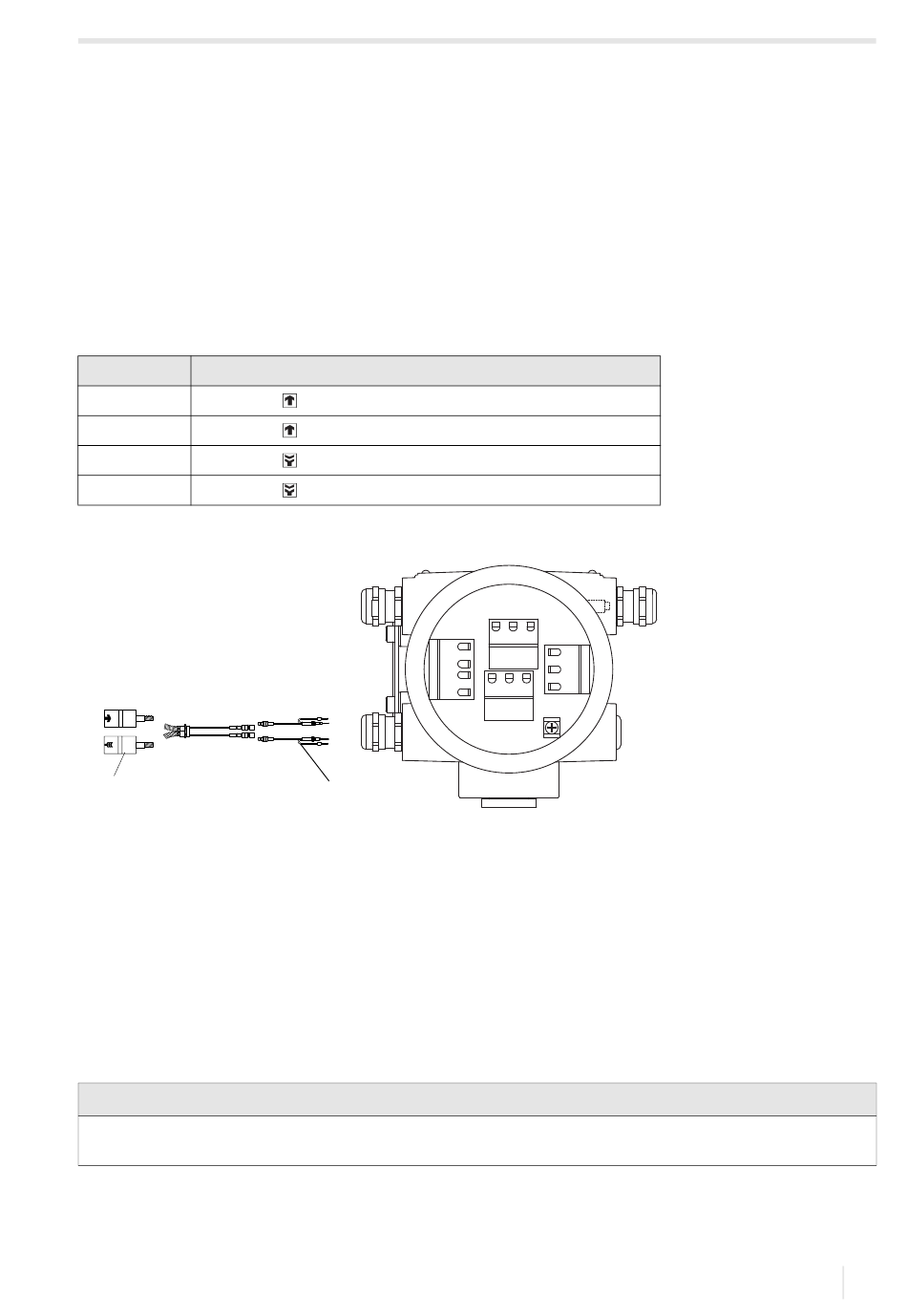

Afb. 7.13: Aansluiting van de sensorkabel met SMB-adapter op de transmitter
1
1 – sensoren
2 – SMB-adapter
7.1.9
De verlengkabel op de klembehuizing aansluiten
• De verlengkabel wordt aangesloten op de transmitter via de aansluiting van de sensor.
• Verwijder de blinde stop voor het aansluiten van de sensorkabel.
• Maak de kabelschroefkoppeling van de verlengkabel open. Het inzetstuk blijft in de wartel zitten.
• Schuif de verlengkabel door de wartel en het inzetstuk.
• Confectioneer de verlengkabel.
• Kort de buitenste afscherming af en sla hem terug over het inzetstuk.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Breng de verlengkabel in de behuizing in.
Opmerking!
Voor een goede EMC-eigenschappen te garanderen, is het belangrijk om een goed elektrisch contact te maken tus-
sen de buitenste afscherming en de wartel (en dus met de behuizing).
• Fixeer de kabelschroefkoppeling door de wartel op het lichaam te draaien.
• Sluit de verlengkabel aan op de klemmen van de transmitter, zie Afb. 7.14 en Tab. 7.13.
UMFLUXUS_F808V2-2NL, 2020-06-25
(bruine kabel, wit gemarkeerd)
(rode kabel)
(rode kabel)
(bruine kabel)
KL4
ARS
AR
AV
AVS
2
KL1
KL2
L(+)
N(-)
PE
KL3
7 Aansluiting
7.1 Sensoren
67
