7 Aansluiting
7.1 Sensoren
Transmitter FLUXUS F808**-F1
7.1.5
Aansluiting van de sensorkabel op de transmitter
• Verwijder de blinde stop voor het aansluiten van de sensorkabel.
• Haal de sensorkabel door de kabeldoorvoer (goedgekeurd voor FM Class I, Division 1) in de behuizing.
• Sluit de sensorkabel aan op de klemmen van de transmitter, zie Afb. 7.10 en Tab. 7.8.
Tab. 7.8:
Klemmenfuncties
klem
aansluiting
AV
sensor
AVS
sensor
ARS
sensor
AR
sensor

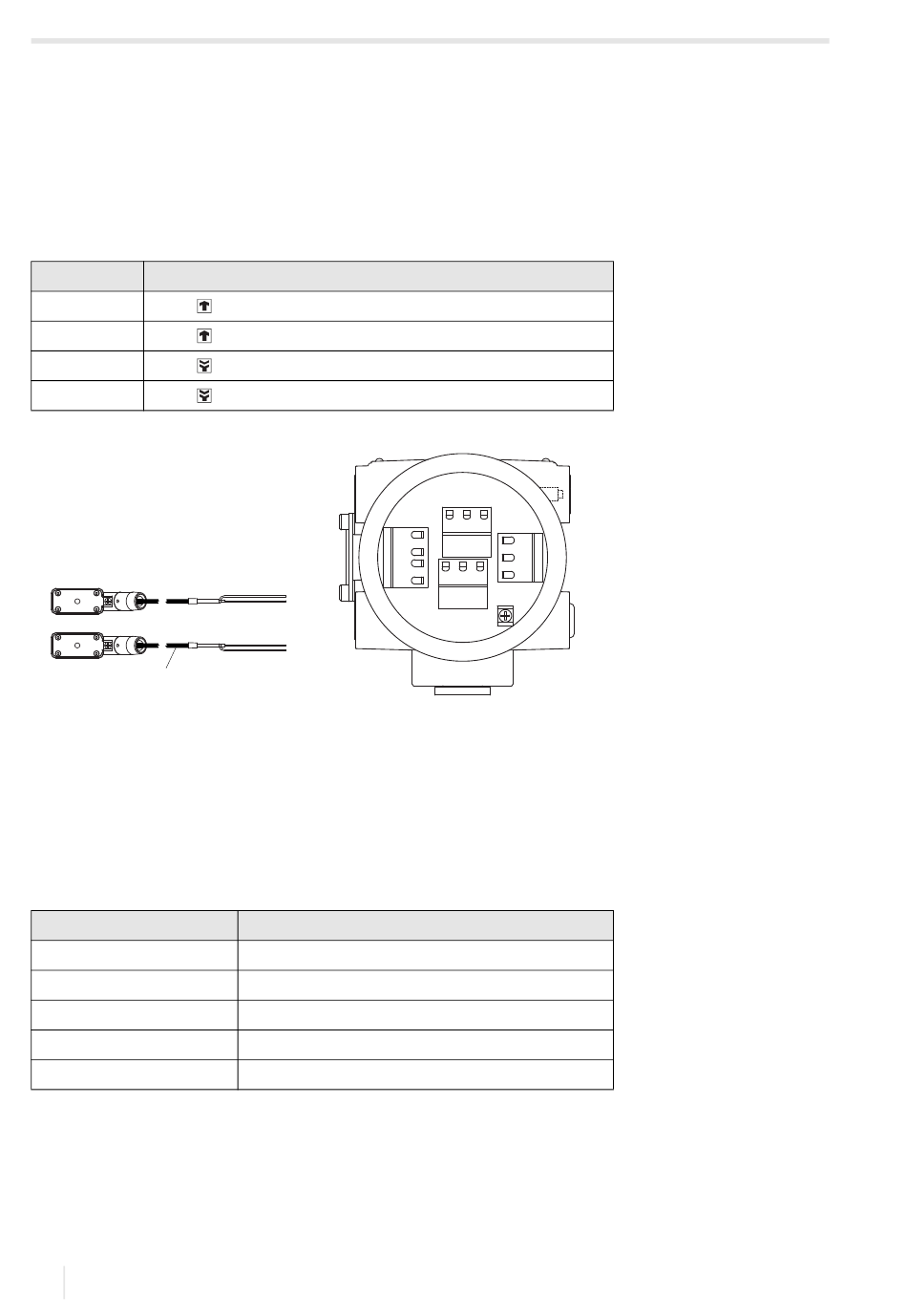

Afb. 7.10: De sensorkabel op de transmitter aansluiten
1
1 – sensorkabel
7.1.6
De verlengkabel op de transmitter aansluiten
• De verlengkabel wordt aangesloten op de transmitter via de aansluiting van de sensor.
• Verwijder de blinde stop voor het aansluiten van de sensorkabel.
• Haal de sensorkabel door de kabeldoorvoer in de behuizing (goedgekeurd voor FM Class I, Division 1).
• Confectioneer de verlengkabel.
• Sluit de verlengkabel aan op de klemmen van de transmitter, zie Afb. 7.11 en Tab. 7.9.
Tab. 7.9:
Klemmenfuncties
klem
AV
AVS
ARS
AR
potentiaalvereffeningsklem
64
(kern)
(binnenafscherming)
(binnenafscherming)
(kern)
aansluiting
witte of gemarkeerde kabel (kern)
witte of gemarkeerde kabel (binnenafscherming)
bruine kabel (binnenafscherming)
bruine kabel (kern)
buitenafscherming
KL1
KL4
KL2
ARS
L(+)
AR
N(-)
AV
PE
AVS
KL3
FLUXUS F808
2020-06-25, UMFLUXUS_F808V2-2NL
