7 Aansluiting
Waarschuwing!
Aanraken van delen die onder spanning staan
Elektrische schokken of lichtbogen kunnen zwaar lichamelijk letsel veroorzaken. Het meetapparaat kan
worden beschadigd.
→ Voordat u werkzaamheden gaat verrichten aan de transmitter (b.v. montage, demontage, aansluiten,
inbedrijfstelling), moet u de transmitter afkoppelen van de spanningsvoorziening.
Voorzichtig!
Ongevallenpreventievoorschriften voor elektrische installaties en bedrijfsmiddelen
Het niet naleven van de voorschriften kan zwaar lichamelijk letsel veroorzaken.
→ Bij alle elektrotechnische werkzaamheden dient u zich te houden aan de ongevallenpreventievoor-
schriften voor elektrische installaties en bedrijfsmiddelen.
De transmitter heeft 1 behuizing. De klemmen voor het aansluiten van de sensoren, uitgangen en de spanningsvoorzie-
ning bevinden zich aan de achterzijde van de behuizing, zie Afb. 7.1.
Important!
Gebruik voor het openen van de behuizing geen voorwerpen die de draad of de afdichting van de behuizing kunnen
beschadigen.

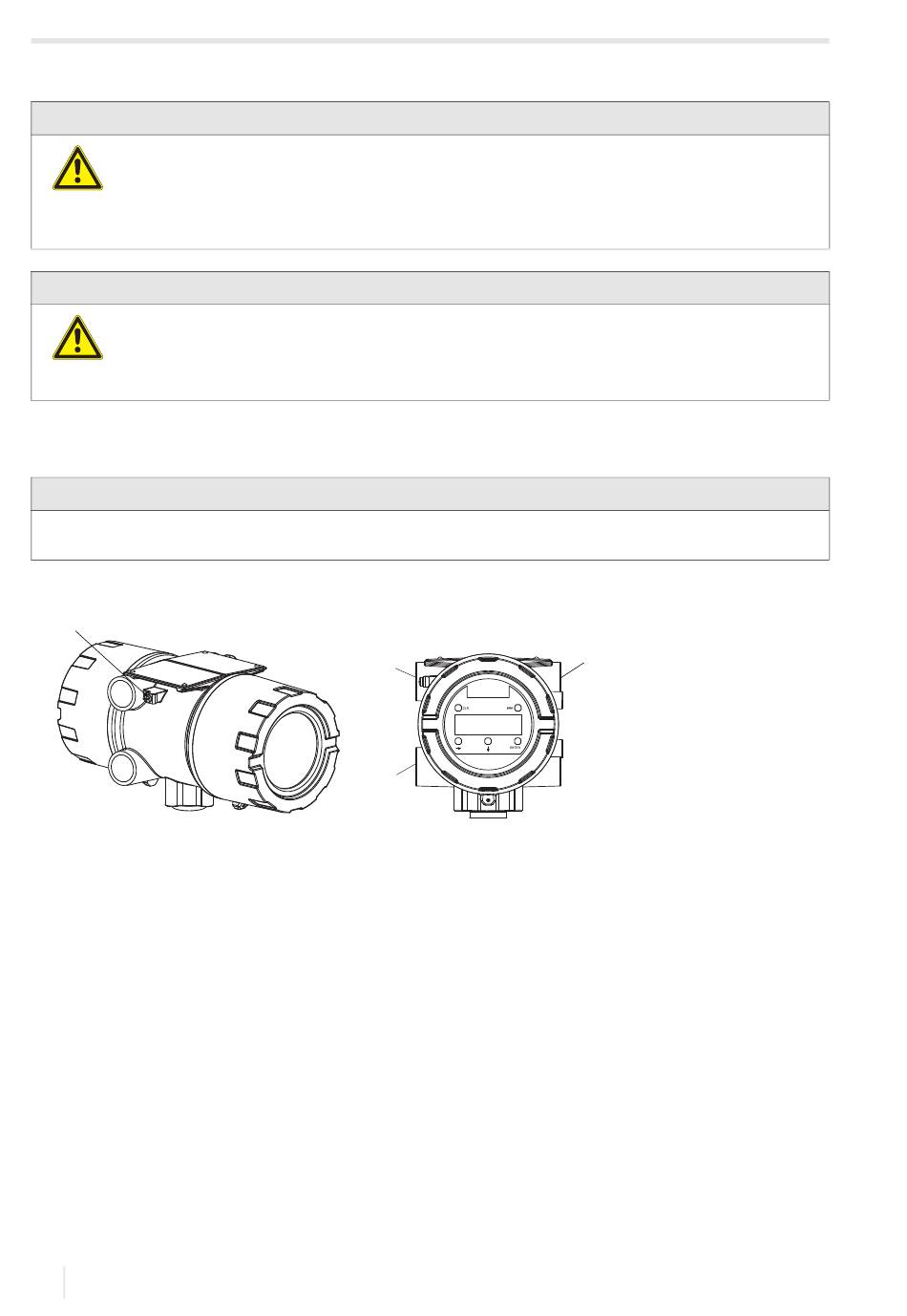

Afb. 7.1:
Aansluitingen van de transmitter
4
1 – sensoren
2 – spanningsvoorziening
3 – uitgangen
4 – potentiaalvereffeningsklem
54
3
1
FLUXUS F808
2
2020-06-25, UMFLUXUS_F808V2-2NL
