Deel 5
Als u het apparaat voor de eerste maal
demonteert of informatie nodig heeft om tot aan
dit startpunt in onze aanwijzingen te komen, ga
dan naar pagina 56 "Demontage" en start daar.
Installatieprocedure van het
systeem
Montage van de vriescilinder -
Shakegedeelte
Vergewis u ervan dat de aan/uit-
schakelaar in de stand "OFF" (uit) staat.
Veronachtzaming van dit voorschrift kan ernstig
letsel door gevaarlijke bewegende onderdelen
tot gevolg hebben.
Met de onderdelenbak voor het shakegedeelte
bij de hand:

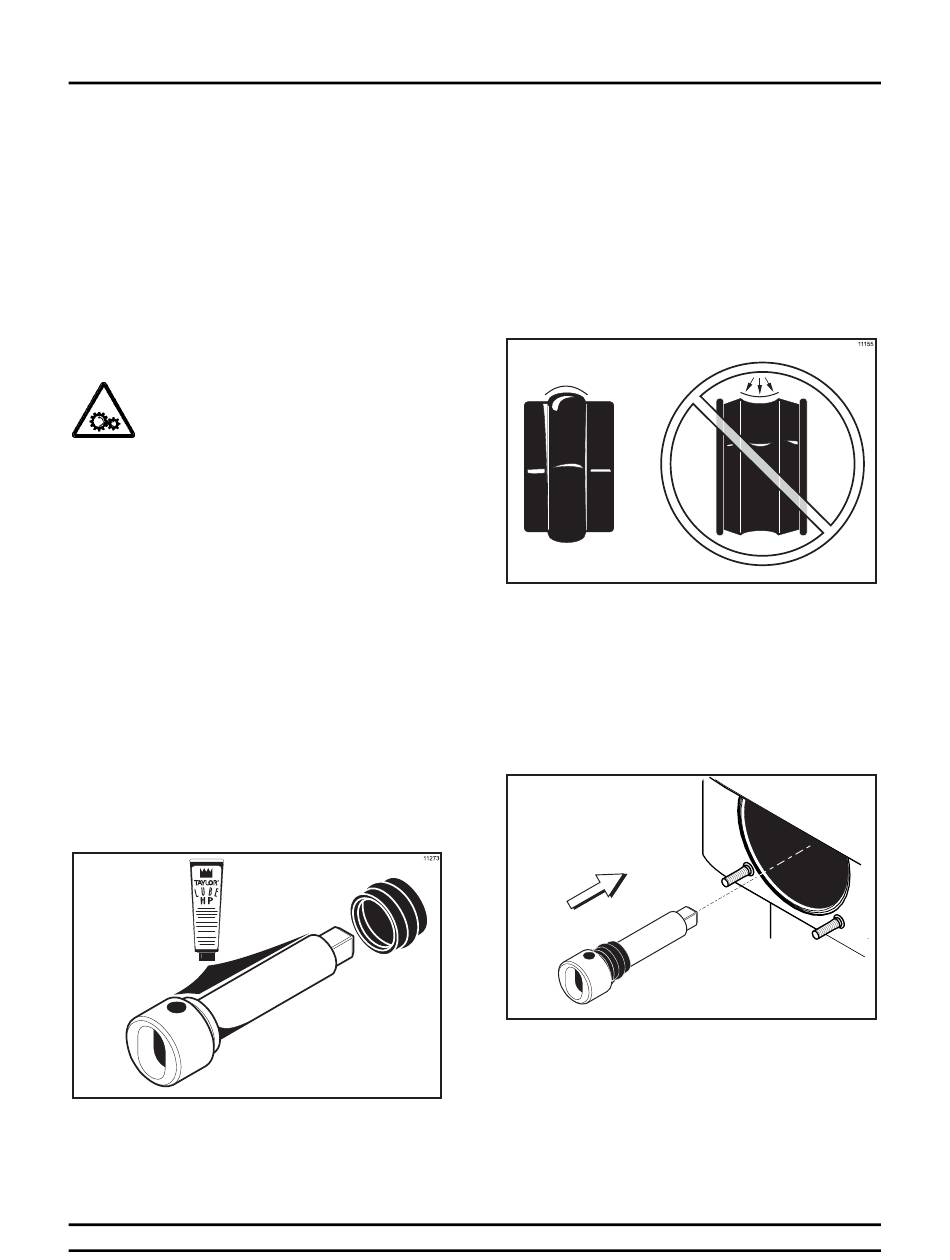

Stap 1
Smeer de groef in de shakeroerderaandrijfas
alvorens deze as te monteren. Schuif de
stofhulsafdichting van de roerderaandrijfas over
het kleine uiteinde van de roerderaandrijfas en
pas het in de groef op de as. Smeer de
binnenzijde van de stofhulsafdichting grondig en
smeer ook het vlakke uiteinde van de
stofhulsafdichting dat in aanraking komt met het
lager in de achterzijde van de vriescilinder.
Breng een gelijkmatige laag smeermiddel aan
op de as. Het vierkante uiteinde NIET smeren.
(Zie Figuur 53.)
Figuur 53
Model C606
Gebruiksaanwijzingen
Opmerking: Gebruik een voor levensmiddelen
goedgekeurd smeermiddel voor het smeren van
de onderdelen (bijvoorbeeld: Taylor Lube HP).
Opmerking: Om te voorkomen dat er mix uit de
achterzijde van de vriescilinder lekt, moet het
middelste gedeelte van de stofhulsafdichting bol
zijn of naar buiten steken. Als het middelste
gedeelte van de stofhulsafdichting hol is of naar
binnen wijst, moet u de afdichting
binnenstebuiten keren. (Zie Figuur 54.)
Stap 2
Monteer de aandrijfas van de roerder in de
vriescilinder via het lager in de achterzijde van
de vriescilinder en steek het vierkante uiteinde
stevig in de aandrijfaskoppeling. Vergewis u
ervan dat de aandrijfas in de aandrijfaskoppeling
past zonder te klemmen. (Zie Figuur 55.)
21
Figuur 54
Figuur 55
