Stap 3
Controleer de schraapmessen op kerven of
tekenen van slijtage. Vervang de messen indien
ze kerven vertonen.
Opmerking: de schraapmessen aan de
shakezijde moeten om de 6 maanden worden
vervangen.
Stap 4
Als de messen in goede toestand verkeren,
plaats ze dan over de houderpennen op de
roerder. (Zie Figuur 56.)

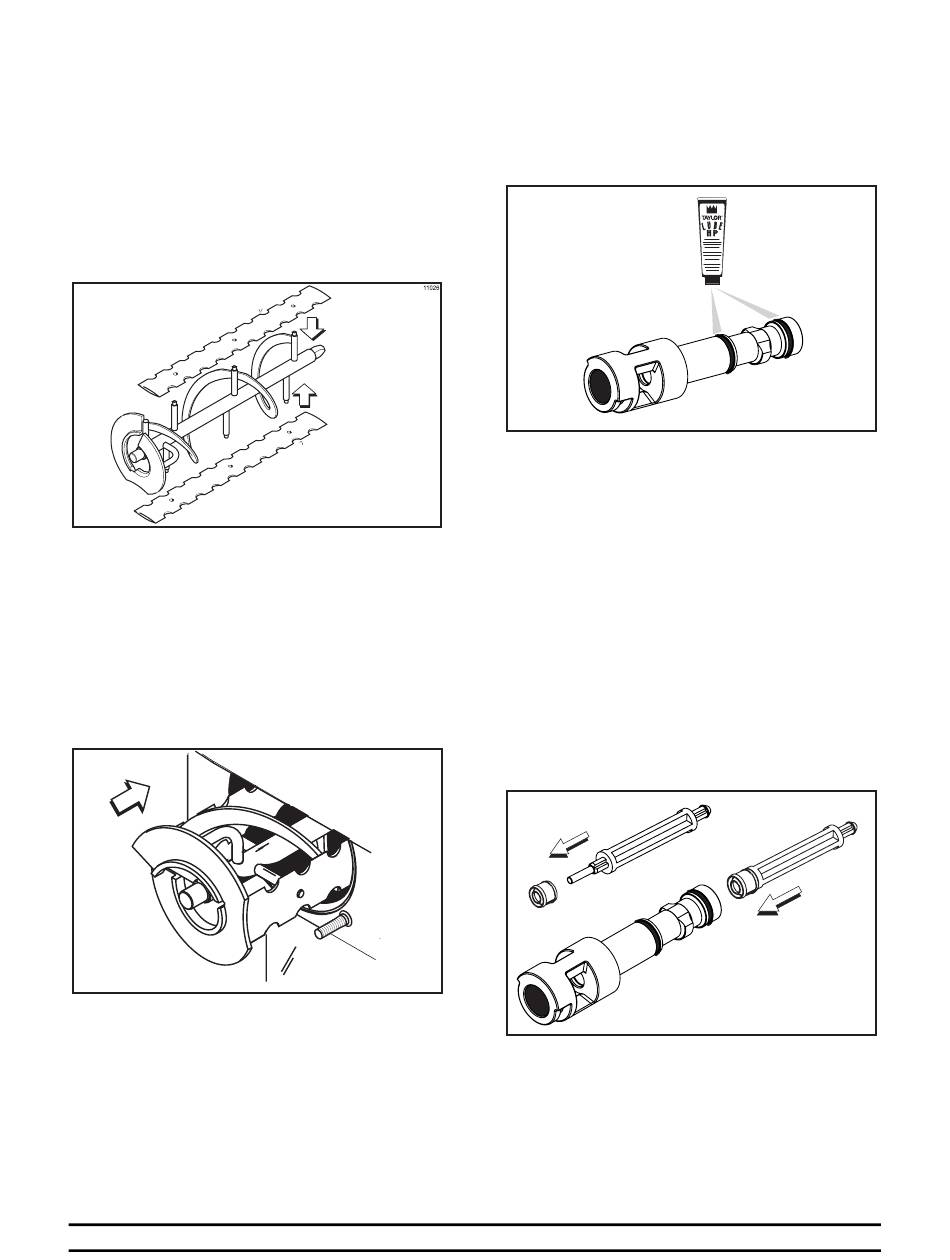

Figuur 56
Opmerking: De gaten in het schraapmes
moeten over de pennen passen, om schade te
voorkomen.
Stap 5
Houd de messen op de roerder vast en steek de
roerder in de vriescilinder. Zorg ervoor dat het
asuiteinde stevig in de aandrijfasmof past. (Zie
Figuur 57.)
Figuur 57
Opmerking: Een correct geplaatste roerder
steekt niet naar buiten aan de voorzijde van de
vriescilinder.
Model C606
Stap 6
Monteer de tapstaafwentelaar. Inspecteer de o-
ringen van de tapstaaf op sneden of kerven.
(Vervang een o-ring met sneden of kerven.) Als
de o-ringen van de tapstaaf in orde zijn, schuif
ze dan beide in de groeven van de tapstaaf en
smeer ze. (Zie Figuur 58.)
Stap 7
Smeer de buitenomtrek van de afdichting van de
wentelaaras. Vul de reservoirtjes aan weerszijde
van de afdichting met smeermiddel. Steek de
wentelaarasafdichting zo ver mogelijk in de
onderzijde van de tapstaaf. De
wentelaarasafdichting moet in de
afdichtingsgroef binnenin de holte van de
tapstaaf passen.
Belangrijk Controleer of de
wentelaarasafdichting correct in de groef
gemonteerd is. Bij een versleten, ontbrekende,
of verkeerd gemonteerde wentelaarasafdichting
zal er product uit de bovenkant van de tapstaaf
11254
lekken. (Zie Figuur 59.)
22
R
Figuur 58
Figuur 59
Gebruiksaanwijzingen
