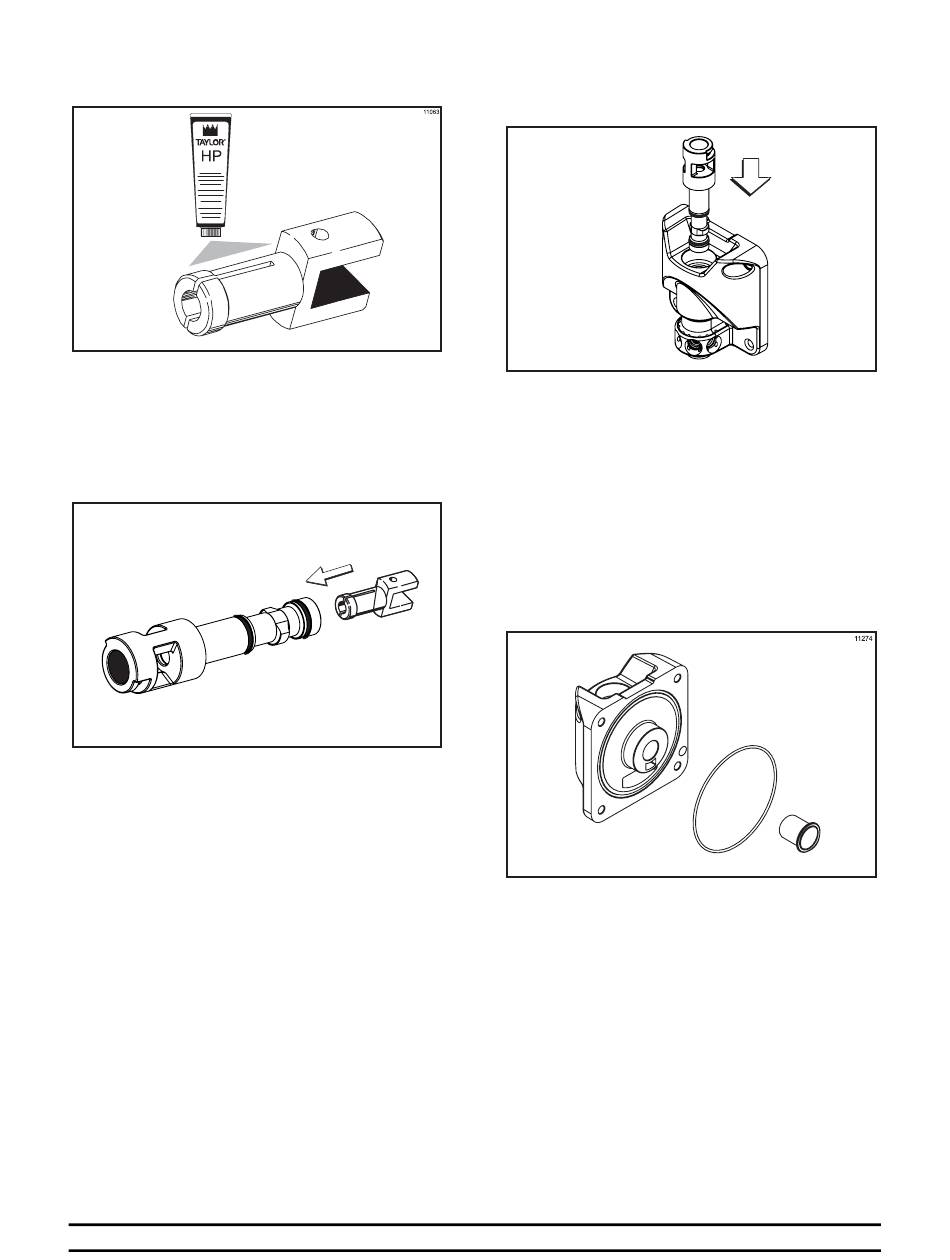

Stap 8
Smeer het kleinere uiteinde van de aangedreven
wentelaar. (Zie Figuur 60.)
Figuur 60
Stap 9
Knijp het gevorkte uiteinde samen en steek de
aangedreven wentelaar door de metalen
opening van de tapstaaf tot het op zijn plaats
klikt. (Zie Figuur 61.)
Figuur 61
Model C606
Stap 10
Plaats de wentelaar van de tapstaaf in de
shakedeur zoals op onderstaande figuur wordt
getoond. (Zie Figuur 62.)
Stap 11
Plaats de o–ring van de vriezerdeur in de groef
aan de achterzijde van de vriezerdeur. Smeer de
buitenomtrek van het voorste lager. Schuif het
voorste lager in de deurnaaf.
11246
Opmerking: Breng, indien nodig, een druppeltje
smeermiddel aan op de posities 10 uur en twee
uur op het bovengedeelte van de o-ring van de
vriezerdeur, om de o-ring op zijn plaats te
houden.
23
Figuur 62
Figuur 63
