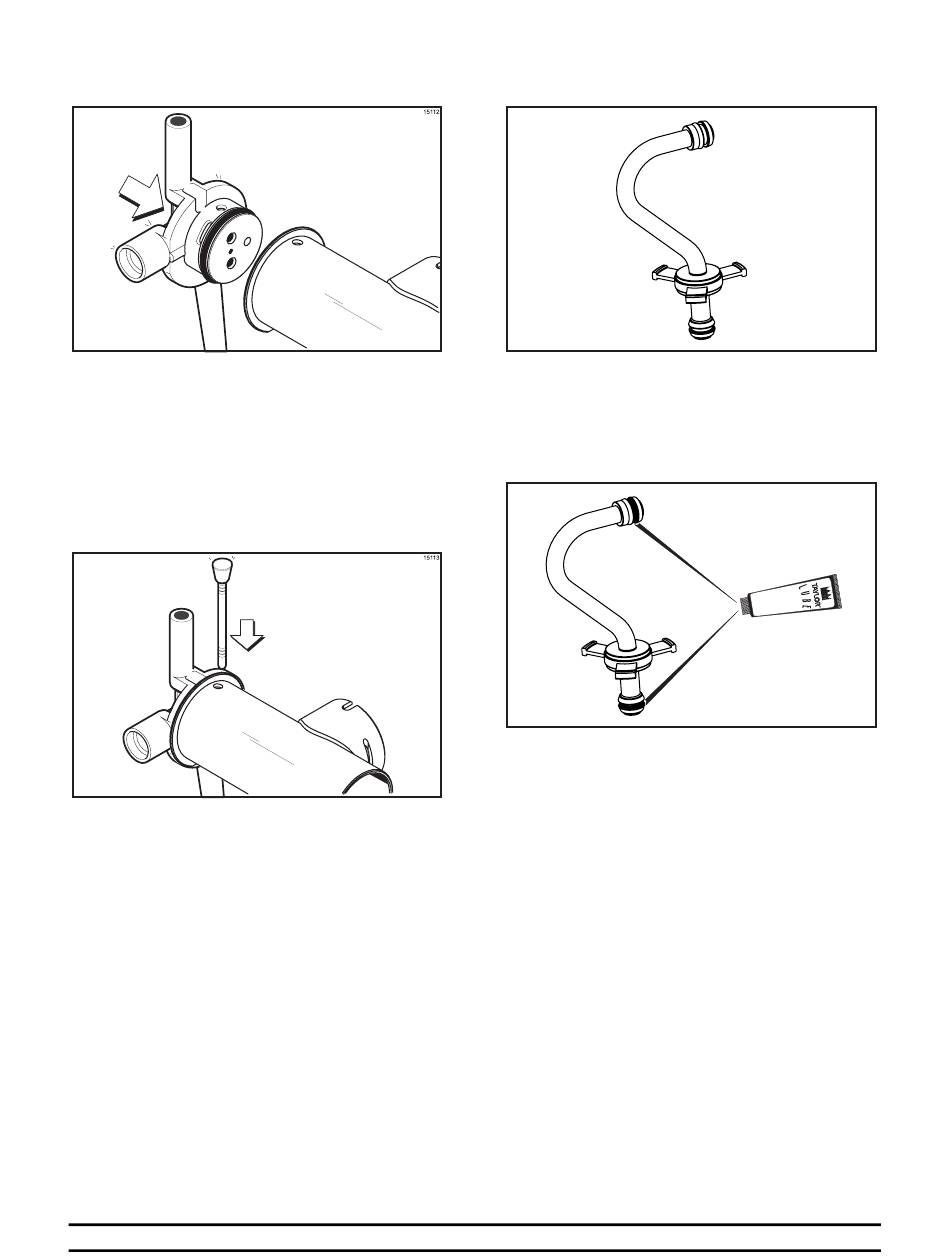

Stap 8
Plaats het mixinlaatgeheel in de pompcilinder.
(Zie Figuur 91.)
Figuur 91
Opmerking: De adapter moet in de inkeping
aan het uiteinde van de pompcilinder passen.
Stap 9
Zet de pomponderdelen vast in hun positie door
de borgpen door de kruisgaten aan het ene
uiteinde van de pompcilinder te schuiven. (Zie
Figuur 92.)
Figuur 92
Opmerking: Na installatie moet de kop van de
borgpen zich aan de bovenzijde van de pomp
bevinden.
Model C606
Stap 10
Monteer het invoerpijpgeheel. Schuif de ring in
de groef van de invoerpijp. (Zie Figuur 93.)
Stap 11
Monteer één rode o-ring aan elk uiteinde van de
mixinvoerpijp en smeer deze grondig. (Zie
Figuur 94.)
31
Figuur 93
Figuur 94
Gebruiksaanwijzingen
15120
15121
