Demontage - Shakegedeelte
Opmerking: Indien u de hieronder vermelde
onderdelen niet verwijdert voor een reiniging met
de borstel en voor smering, zal het apparaat
hierdoor schade oplopen. Indien deze
onderdelen niet alle 14 dagen worden
verwijderd, wordt de werking van het apparaat
geblokkeerd.
Stap 1
Vergewis u ervan dat de aan/uit-schakelaar in
de stand "OFF" (uit) staat. (Zie Figuur 165.)

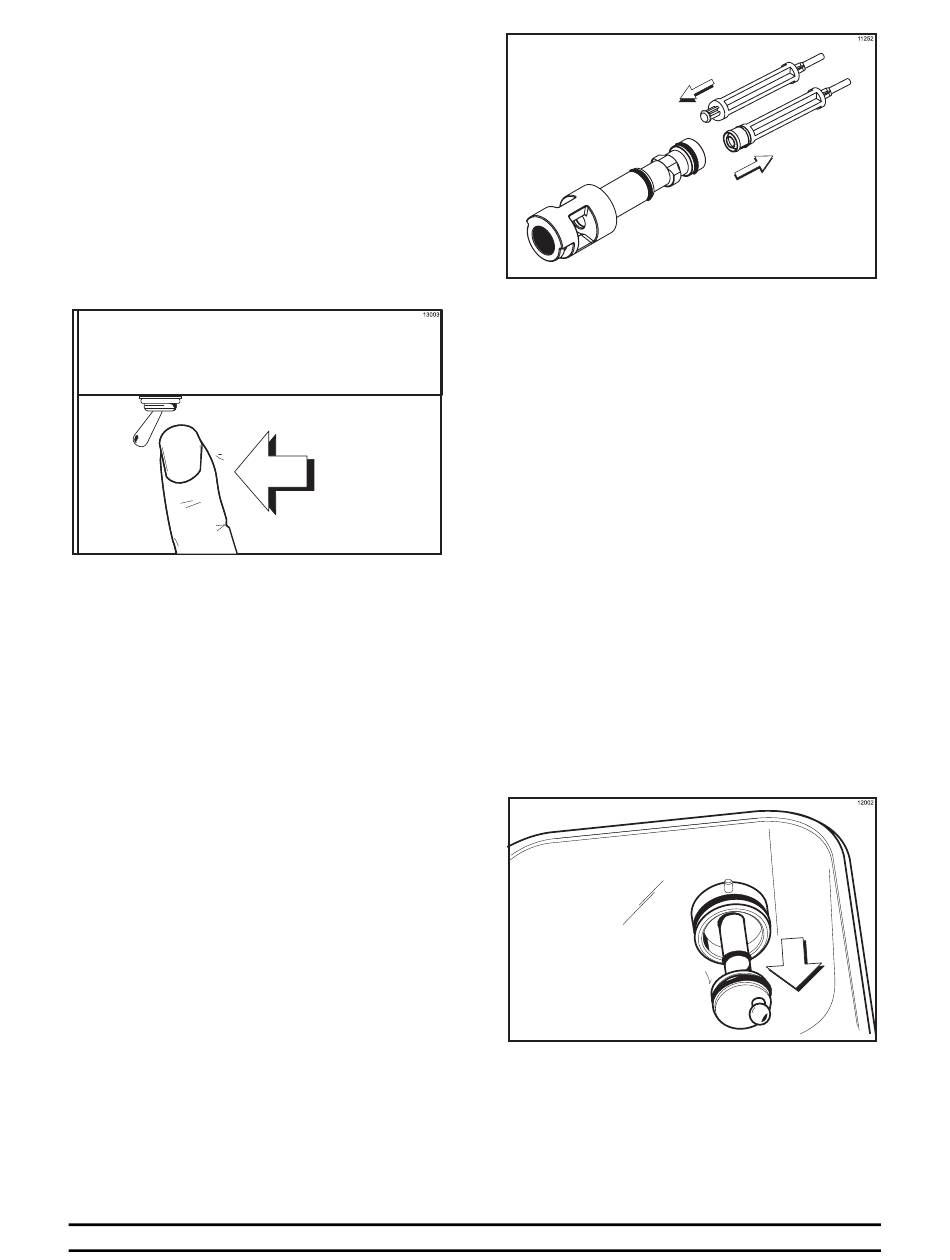

Figuur 165
Stap 2
Verwijder de stoppen uit de siroopopeningen en
verwijder de afschermingskap van de onderzijde
van de deurtapopening.
Stap 3
Verwijder de wentelaarschoep van de onderzijde
van de deurtapopening door de
vergrendelingskraag op de wentelaarkoppeling
op te heffen en de schoep omlaag te trekken.
Stap 4
Verwijder de handschroeven, de vriezerdeur, de
roerder, de aandrijfas, de aandrijfasafdichting en
de schraapmessen uit de vriescilinder.
Stap 5
Verwijder de aandrijfasafdichting van de
aandrijfas.
Stap 6
Verwijder de vriezerdeur-o-ring, het voorste
lager, de houderpennen en de
tapstaafwentelaar.
Verwijder de aangedreven wentelaar uit de
tapstaaf door de tapstaaf vast te nemen en de
aangedreven wentelaar eruit te trekken.
Verwijder de afdichting van de wentelaaras. (Zie
Figuur 166.)
Model C606
Stap 7
Verwijder de twee o-ringen uit de tapstaaf.
Opmerking: Neem de o-ringen vast met een
schone, ontsmette handdoek om ze te
verwijderen. Oefen druk naar boven uit tot de o-
ring uit zijn groef springt. Druk met de andere
hand de bovenkant van de o-ring naar voren,
zodat de ring uit de groef rolt en gemakkelijk kan
worden verwijderd. Als er meer dan één o-ring
moet worden verwijderd, verwijder dan altijd
eerst de achterste o-ring. Zo schuift de o-ring
over de voorste o-ringen zonder in de open
groeven te vallen.
Stap 8
Verwijder de borgpen, de mixinlaatadapter, de
klepkap, de pomppakking en de zuiger uit de
shakepompcilinder. Verwijder de o-ring uit de
zuiger en uit de klepkap.
Stap 9
Verwijder de pompaandrijfas uit de aandrijfnaaf
in de achterwand van de mixkoelkast. (Zie
Figuur 167.)
Verwijder de twee kleine o-ringen en de grote o-
ring van de pompaandrijfas.
56
Figuur 166
Figuur 167
