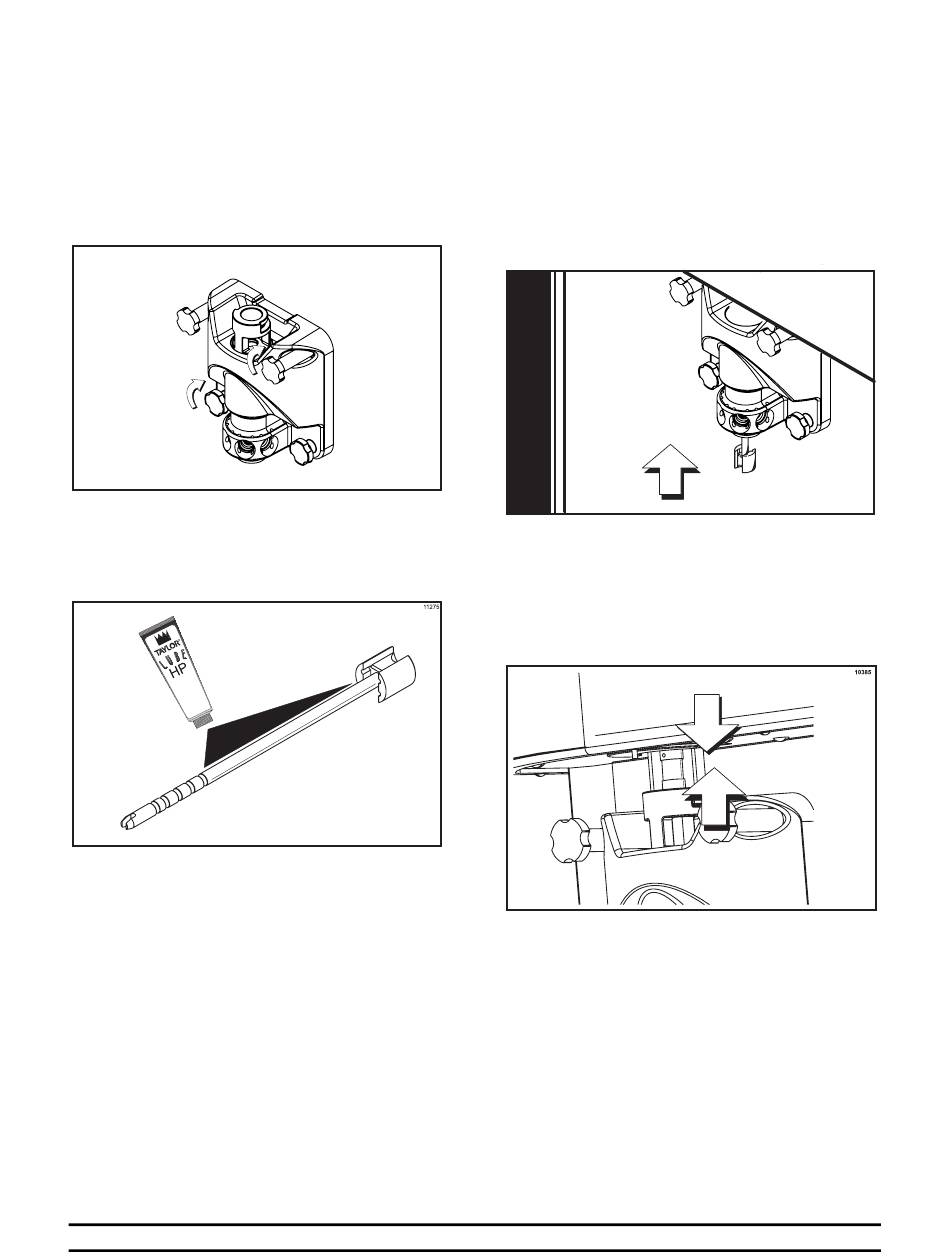

Stap 12
Monteer de shakevriezerdeur. Plaats de
vriezerdeur op de vier tapbouten aan de
voorzijde van de vriescilinder. Breng de
bovenzijde van de tapstaaf op één lijn met de
actuatorbeugel. Monteer de handschroeven
(korte handschroeven aan de onderzijde van de
deur). Span ze gelijkmatig kruiselings aan om
zeker te stellen dat de deur goed vastzit. Span
ze niet overmatig aan.
Figuur 64
Stap 13
Smeer de as van de wentelaarschoep tot aan de
groef. (Zie Figuur 65.)
Figuur 65
Model C606
Stap 14
Steek de wentelaarschoepas in het midden van
de aangedreven wentelaar en door de holte van
de tapstaaf tot de as aan de bovenzijde van de
tapstaaf te voorschijn komt. De wentelaarschoep
moet worden uitgelijnd tegenover de onderzijde
van de aangedreven wentelaar en daarin
gestoken worden. Hierdoor kan de wentelaaras
hoog genoeg komen om in de
wentelaarkoppeling bovenaan te worden
geschoven. (Zie Figuur 66.)
10389
Stap 15
Doe de borgkraag van de wentelaarkoppeling
omhoog en steek de wentelaaras in de holte van
de koppeling tot de borgkraag in de
borgingspostie kan vallen. (Zie Figuur 67.)
24
Figuur 66
Figuur 67
