Stap 7
Monteer de plunjerbuis op de plunjer door de
plunjer in de grotere opening in de plunjerbuis te
plaatsen. Duw op de plunjer, zodat de veer
wordt samengedrukt, tot het
schroefdraaduiteinde van de stang uit de
kleinere opening in de plunjerbuis en het
inzetstuk naar buiten steekt. (Zie Figuur 156.)

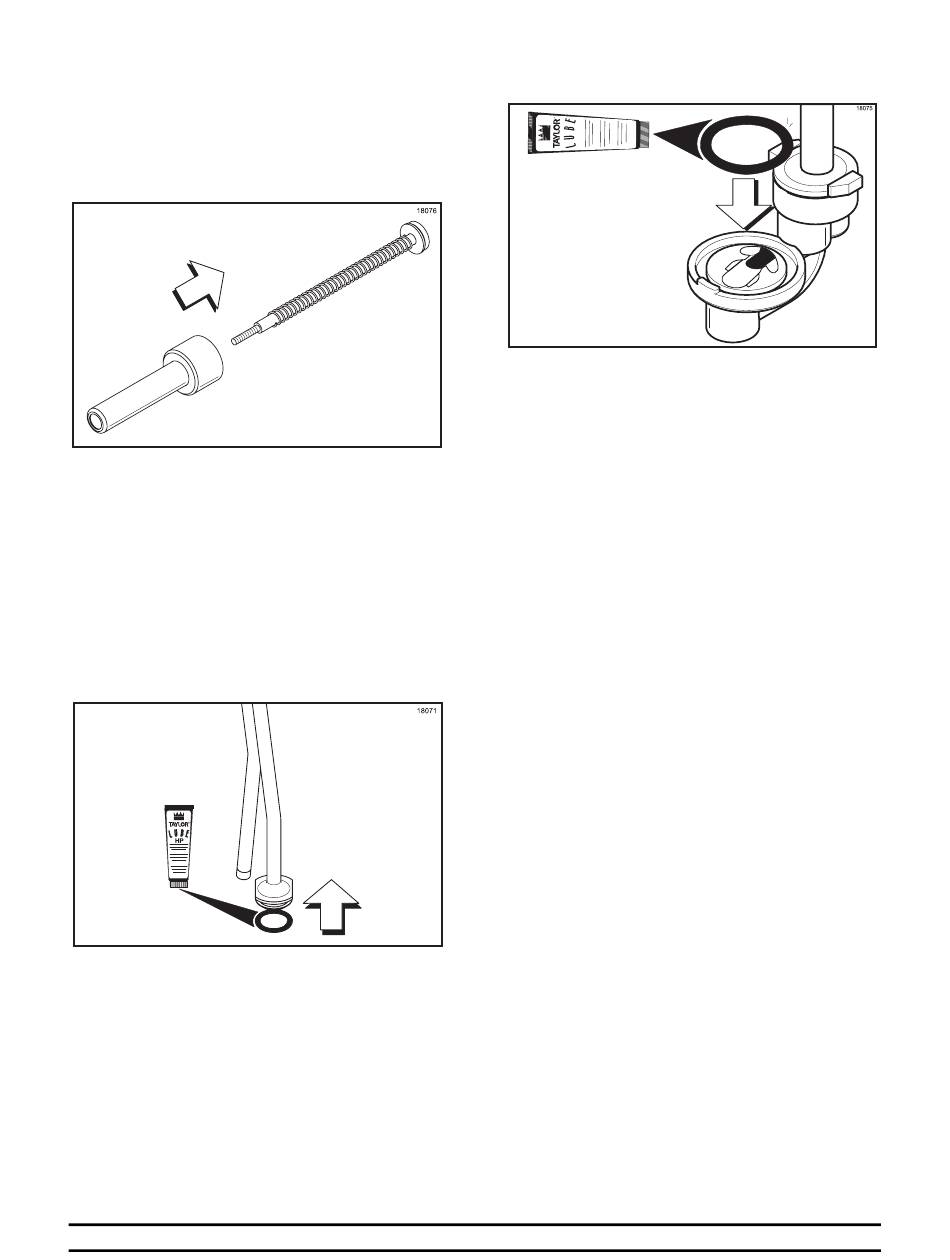

Figuur 156
Stap 8
Monteer de knop met de knop-o-ring op het
schroefdraaduiteinde van de plunjer. Houd het
plunjergeheel zo vast dat de plunjerbuis, die de
veer indrukt, zo ver mogelijk in de richting van
het zuigereinde wordt getrokken. Draai de knop
vast door hem rechtsom te draaien.
Stap 9
Smeer en monteer de o-ring van 1 inch in de
groef in de afvoerpijp. (Zie Figuur 157.)
Figuur 157
Model C606
Stap 10
Smeer en monteer de o-ring van 1-5/16 inch in
het kleplichaam. (Zie Figuur 158.)
Stap 11
Monteer de afvoerbuis op de kleinere opening in
het kleplichaam door de vlakke stukken op de
afvoerpijp in lijn te brengen met de
vergrendelingsgroeven op het kleplichaam. Duw
de afvoerpijp naar beneden tot onderaan in de
opening van het kleplichaam. Draai de afvoerpijp
rechtsom om ze volledig in de groeven op het
kleplichaam te vergrendelen.
Stap 12
Monteer de cilinder in de grotere opening in het
kleplichaam door de cilinder weg te kantelen van
de afvoerpijp en het breedste gedeelte van de
flens onder de middelste vergrendelingsgroef op
het kleplichaam te schuiven. Breng de lippen op
de cilinder in lijn met de vergrendelingsgroeven
op het kleplichaam. Draai de cilinder rechtsom
tot de lippen volledig in de groeven op het
kleplichaam grijpen.
Stap 13
Monteer het deksel door de afvoerpijp doorheen
de kleinere opening in het deksel te steken.
Verschuif het deksel tot de grote opening rond
de bovenzijde van de cilinder past. De borgmoer
van de afvoerpijp zal het deksel op zijn plaats
houden.
Stap 14
Monteer de borgmoer op de afvoerpijp. Draai de
borgmoer vast door hem rechtsom te draaien.
52
Figuur 158
