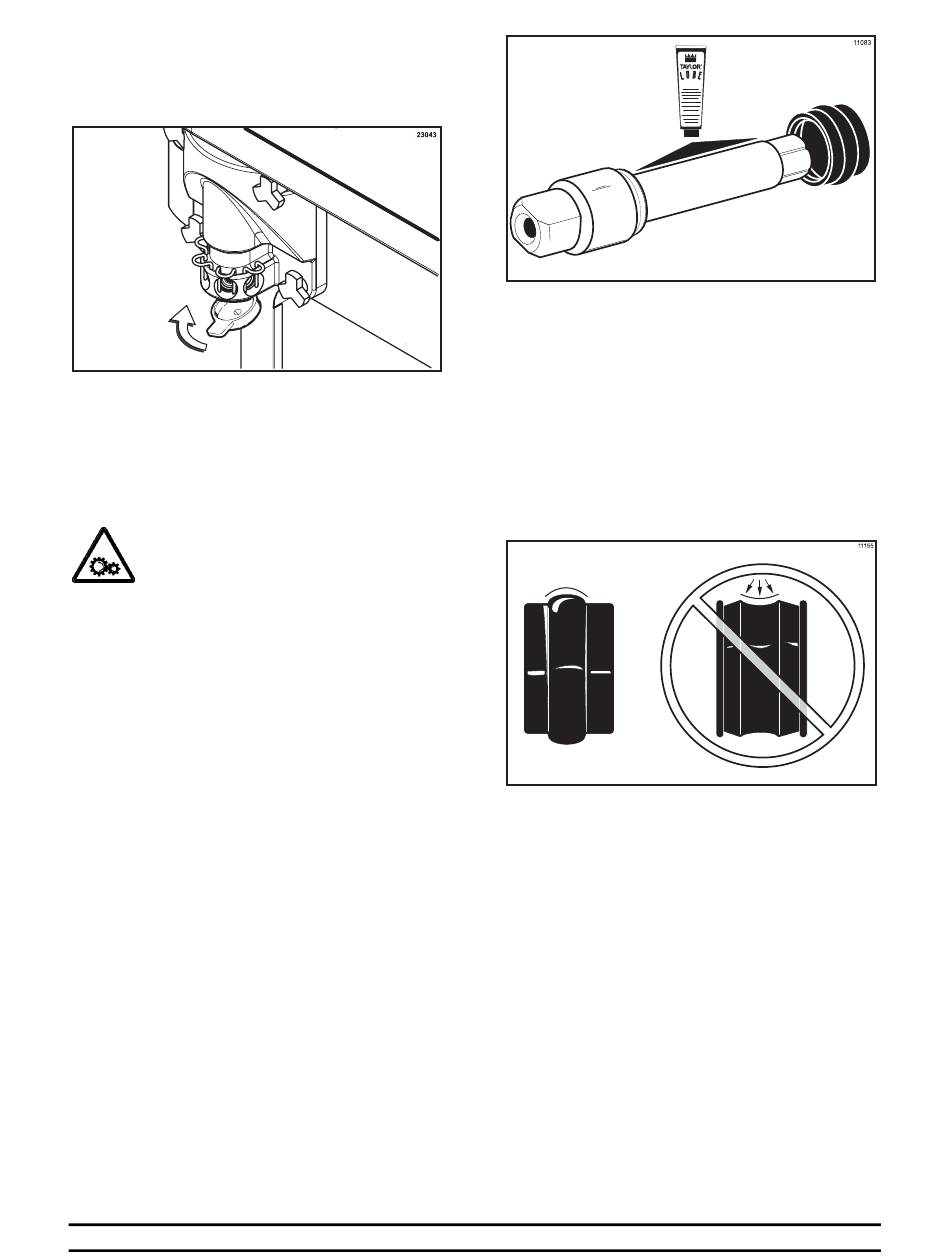

Stap 16
Plaats de afschermingskap over het uiteinde van
de deurtapopening en monteer de
siroopklephouderpennen. (Zie Figuur 68.)
Figuur 68
Montage van de vriescilinder -
Softijsgedeelte
Vergewis u ervan dat de aan/uit-
schakelaar in de stand "OFF" (uit) staat.
Veronachtzaming van dit voorschrift kan ernstig
letsel door gevaarlijke bewegende onderdelen
tot gevolg hebben.
Met de onderdelenbak voor het softijsgedeelte
bij de hand:
Stap 1
Smeer de groef in de softijsroerderaandrijfas
alvorens deze as te monteren. Schuif de
stofhulsafdichting van de roerderaandrijfas over
het kleine uiteinde van de roerderaandrijfas en
pas het in de groef op de as. Smeer de
binnenzijde van de stofhulsafdichting grondig en
smeer ook het vlakke uiteinde van de
stofhulsafdichting dat in aanraking komt met het
lager in de achterzijde van de vriescilinder.
Breng een gelijkmatige laag smeermiddel aan
op de as. Het zeskante uiteinde NIET smeren.
(Zie Figuur 69.)
Model C606
Opmerking: Gebruik een voor levensmiddelen
goedgekeurd smeermiddel voor het smeren van
de onderdelen (bijvoorbeeld: Taylor Lube HP).
Opmerking: Om te voorkomen dat er mix uit de
achterzijde van de vriescilinder lekt, moet het
middelste gedeelte van de stofhulsafdichting bol
zijn of naar buiten steken. Als het middelste
gedeelte van de stofhulsafdichting hol is of naar
binnen wijst, moet u de afdichting
binnenstebuiten keren. (Zie Figuur 70.)
25
Figuur 69
Figuur 70
