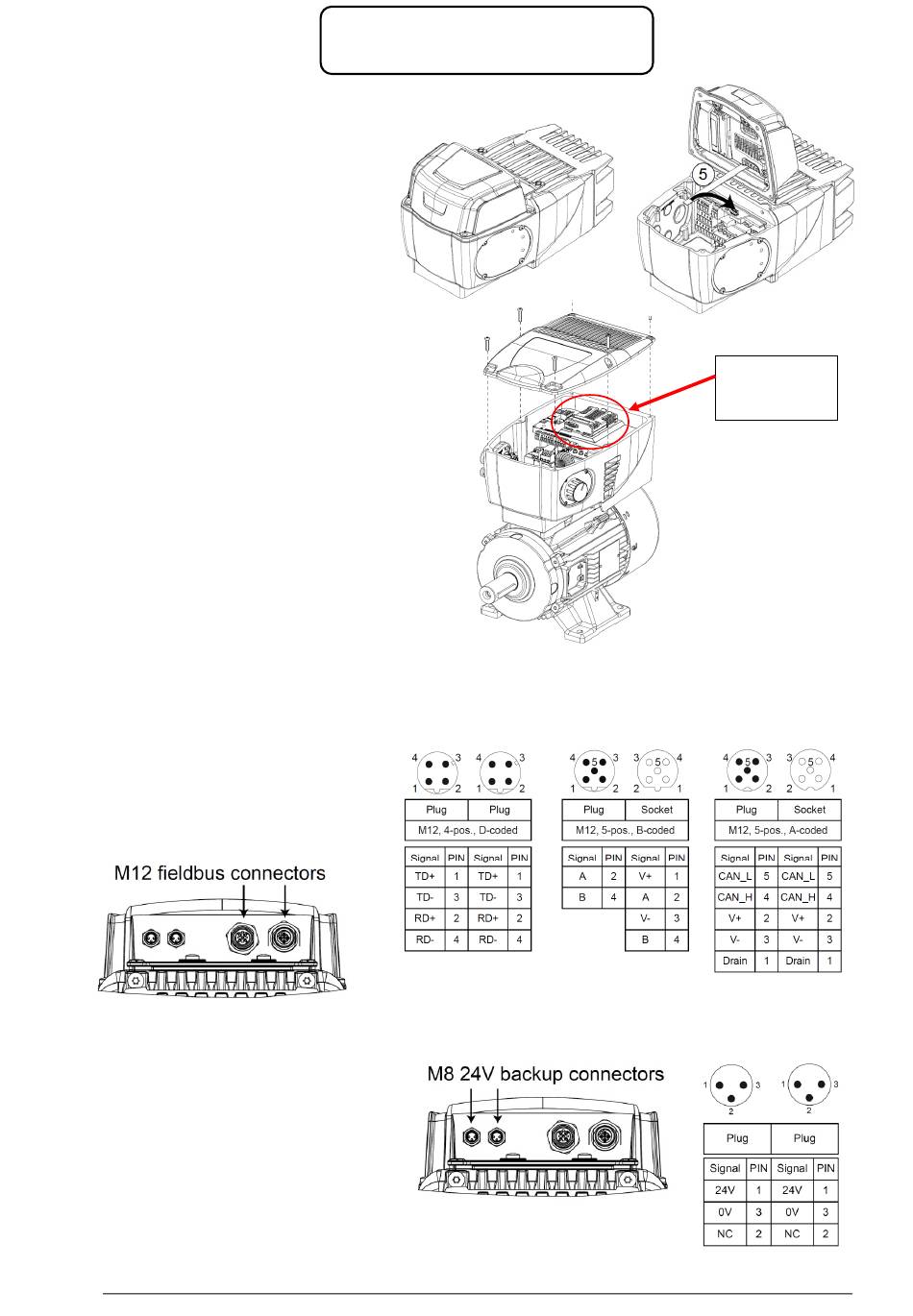

Optiemodule bij bouwgrootte 1 en 2
Bij bouwgrootte 1 en 2 is de optiemodule
aangebracht in een verhoogde kap die op
de plaats van de afsluitdeksel is geplaatst.
De verhoogde kap is scharnierend opge-
steld en is via een lintkabeltje verbonden
met de ID300. De aansluitingen voor de
veldbus en 24V back-up voeding zijn in de
vorm van connectoren aan de achterzijde
van de verhoogde kap aangebracht.
Optiemodule bij bouwgrootte 3
Bij bouwgrootte 3 is de optiemodule aan-
gebracht onder de kap bij de controle-
klemmen. De veldbuskabels kunnen in hun
standaardvorm via de wartels geleidt worden
en op de module aangesloten of ingeplugd
worden.
Bouwgrootte 3 beschikt niet over een 24V
backup voorziening.
Veldbusaansluiting
De veldbus aansluiting wordt bij bouw-
grootte 1 en 2 via twee connectoren aan
de achterzijde van de verhoogde deksel
naar buiten gebracht. De pinbezetting van
de connectoren is hiernaast weerge-
geven. De insteek connectoren zijn geen
onderdeel van de levering. Raadpleeg uw
leverancier voor de beschikbaarheid van
pré-fab kabels met connectoren.
24V back-up voeding
Om bij een uitgeschakelde AC voedig van
de ID300 de veldbus operationeel te
houden is bij bouwgrootte 1 en 2 de
verhoogde deksel voorzien van twee 24V
backup aansluitingen die als "daisy-chain"
meerdere ID300 units kan voeden. De
insteek connectoren zijn geen onderdeel
van de levering,
ID300 Handleiding versie 2.2
ID300 Optiemodule
Plaatsen en aansluiten van de module
Ethernet
EtherCat
PROFINET RT
Pagina 120 van 146
Positie van de
optiemodule in
bouwgrootte 3
CANopen
PROFIBUS
DeviceNet
