EN-ISO 13849-1
catagory 3
EN-ISO 13849-1
catagory 4
Architectuur volgens EN-ISO 13849-1: catagorie 4
EN-ISO 13849-1
EN-IEC 62061

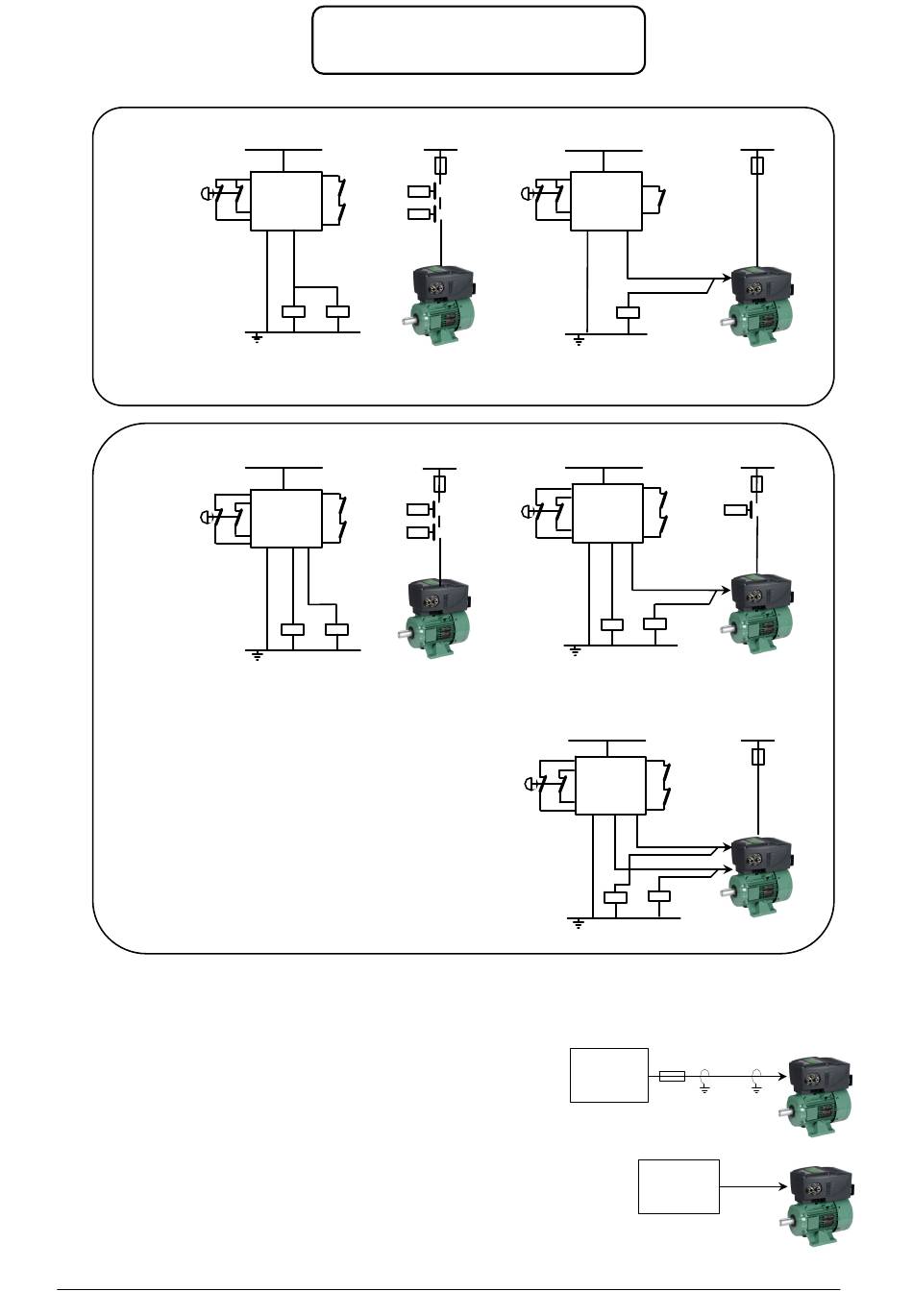

Safe Torque Off (STO) verbinding:
De STO verbinding moet bij categorie 2 t/m 4 voldoen aan één van de twee hieronder weergegeven voorwaarden.
Mogelijkheid 1:
De Safe Torque Off verbinding d.m.v. een afgeschermde draad waarbij
het scherm aan aarde ligt. In de verbinding is tevens een zekering
opgenomen die dusdanig bemeten is dat een kort- of aardsluiting in de
Safe Torque Off verbinding direct resulteert in het uitvallen van deze zekering.
Mogelijkheid 2:
De Safe Torque Off verbinding fysiek gescheiden aangelegd van overige bedrading,
zodat zeker gesteld is dat er geen kortsluiting kan plaatsvinden.
ID300 Handleiding versie 2.2
Commander ID300
Safe torque off
Conventionele situatie
24V=
K1
K1
Veiligheids-
relais, cat.3
K2
K2
K1
K2
Architectuur volgens EN-ISO 13849-1: catagorie 3
EN-ISO 13849-1
EN-IEC 62061
Conventionele situatie
24V=
K1
K1
Veiligheids-
relais, cat.4
K2
K2
K1
K2
:maximum haalbaar PLe
:maximum haalbaar SIL 3
Pagina 27 van 146
Safe Torque Off
24V=
Veiligheids-
relais, cat.3
Safe Torque Off
:maximum haalbaar PLe
:maximum haalbaar SIL 2
Enkele Safe Torque Off
24V=
Veiligheids-
relais, cat.4
K1
Dubbele Safe Torque Off
24V=
Veiligheids-
relais, cat.4
K1
Veiligheids-
relais,
cat.2, 3 en 4
K1
K1
K1
K1
K2
Safe Torque Off
K2
K1
K2
STO 1
STO 2
K2
F1
STO
STO
Veiligheids-
relais,
cat.2, 3 en 4
