ID300 Handleiding versie 2.2
Commander ID300
#

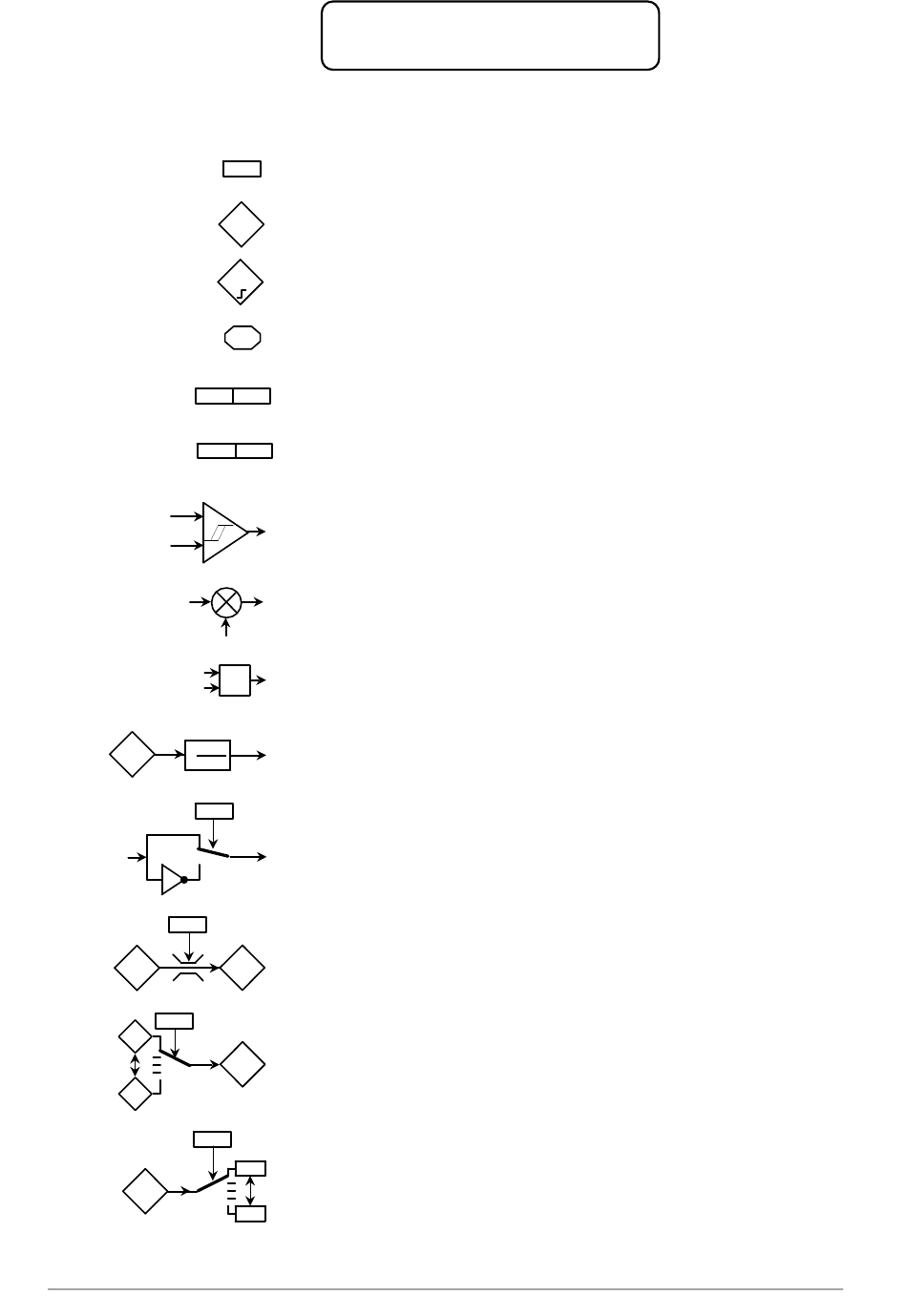

Parameter identificatie.
1.023
Programmeerbare parameter.
Diagnose parameter met een numerieke inhoud.
2.001
De weergegeven eenheid volgt uit de parameterbeschrijving.
Diagnose bitparameter, de inhoud is een logische 0 of 1.
10.003
Programmeerbare parameter , echter alleen via de overige menu's
1.023
en niet direct via het toetsenbord.
Parameter opgenomen in menu 0. Parameter 1.006 heeft in menu 0
het nummer 0.001.
Parameter opgenomen in menu 21. Parameter 5.024 is opgenomen in
parameterset 1 en 2. Parameterset 2 wordt afgehandeld in menu 21.
Comparator. Het niveau van twee numerieke parameters worden met
elkaar vergeleken en resulteerd in een logische 0 of 1.
Sommatiepunt. Twee numerieke waardes worden met verwerking
van voorteken bij elkaar opgeteld.
logische AND poort.
&
Scaling. De waarde in #9.003 wordt vermenigvuldigd met het
breukgetal gevormd door de inhoud van #9.024 / 1.000.
Inverter. Een numerieke waarde krijgt een ander voorteken en een
bitwaarde wisselt van logisch niveau.
Begrenzing. De overdracht van #4.003 naar #4.004 wordt begrensd op
4.004
het niveau wat in #5.006 is ingevuld.
Oorsprong. In #14.002 wordt het parameternummer ingegeven
14.019
waarvan de inhoud wordt geladen in #14.019.
#x.xx
Bestemming. In #14.016 wordt het parameternummer ingegeven van
de parameter die geladen wordt met de inhoud van #14.001.
#x.xx
