#6.077: 230V "Low Voltage" voeding.
De Commander ID300 in de 400 Volt uitvoering is als vorm van noodbedrijf in staat op een lagere voedings-spanning
te functioneren. Dit mag een enkel fasige AC spanning zijn tussen 230 en 240 Volt die aangesloten kan worden op
twee (of drie) van de drie AC voedingsklemmen. De exacte grenzen van dit spanningsbereik zijn in onderstaande
tabel weergegeven. Uiteraard moet de normale voedingsspanning en de Low Voltage spanning terdege t.o.v. elkaar
vergrendeld zijn om kortsluiting te voorkomen. De Low Voltage functie moet vrijgegeven worden d.m.v. parameter
6.077 op 1 te programmeren. Het motorvermogen is beperkt in deze Low Voltage fase door de gereduceerde
motorspanning, hoge ingangsstroom en de verhoogde rimpel in de tussenkringspanning, hetgeen bij een hoge

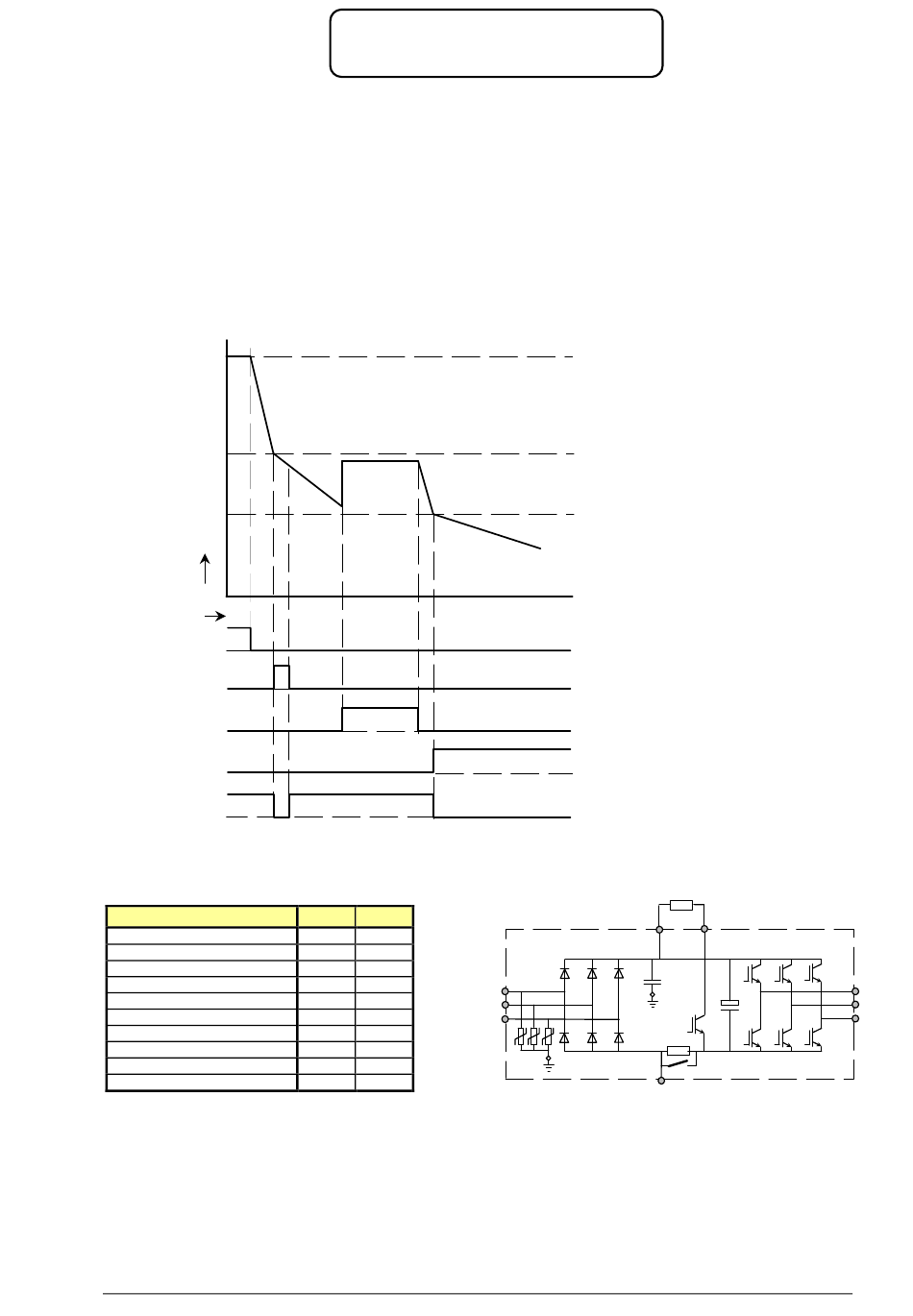

belasting snel tot een undervoltage of Phase Loss trip kan leiden. Onderstaande illustratie geeft de afhandeling weer
bij een programmering van #6.077 = 1.
Udc
0
t
Conditie
Overvoltage trip
Inschakeling remweerstand
Deceleratie verlengen
Hoogste voedingsspanning
Laagste voedingsspanning
Undervoltage reset
Undervoltage trip
Back-up voeding
Back-up voeding UV trip
ID300 Handleiding versie 2.2
ID300 menu 6
Sequencer
Udc
Uac
830
780
750
747
528
L1
484
342
L2
345
244
L3/N
330
234
< 330
< 234
< 200
< 142
Pagina 83 van 146
560 VDC
330 VDC
200 VDC
Uitval 400 Volt AC voeding
Normale undervoltage trip
230 Volt AC voeding
Laag niveau undervoltage trip
Unidrive M bedrijfsgereed
+
EMC
MOV
_
Inwendig ontwerp
BR
U
V
W
